Понимание формы и размеров оборудования необходимо для правильного проектирования серверной. Унифицирование и выделение конкретных категорий – основа грамотного выбора сервера, подходящего именно вашей компании. Форм-фактор – это стандарт, который дает основу для понимания. Серверные устройства имеют три форм-фактора: Tower, Rack Mount и Blade. Но все они измеряются в единой системе – юнитах. А теперь обо всем по порядку.
Единица измерения форм-фактора
Измерение высоты серверов осуществляется в юнитах, а один юнит высоты приблизительно соответствует одному вершку. Unit (U) – сам по себе монтажная единица серверного оборудования, значение его важно понимать, если перед нами стоит необходимость установки в технологическую стойку. Точный размер 1U – 1,75 дюйма (44,45 мм), это установившийся стандарт для габаритов устройства. Такая общая для всех единица измерения помогает выбрать верную комплектацию и произвести монтаж необходимого серверного решения.

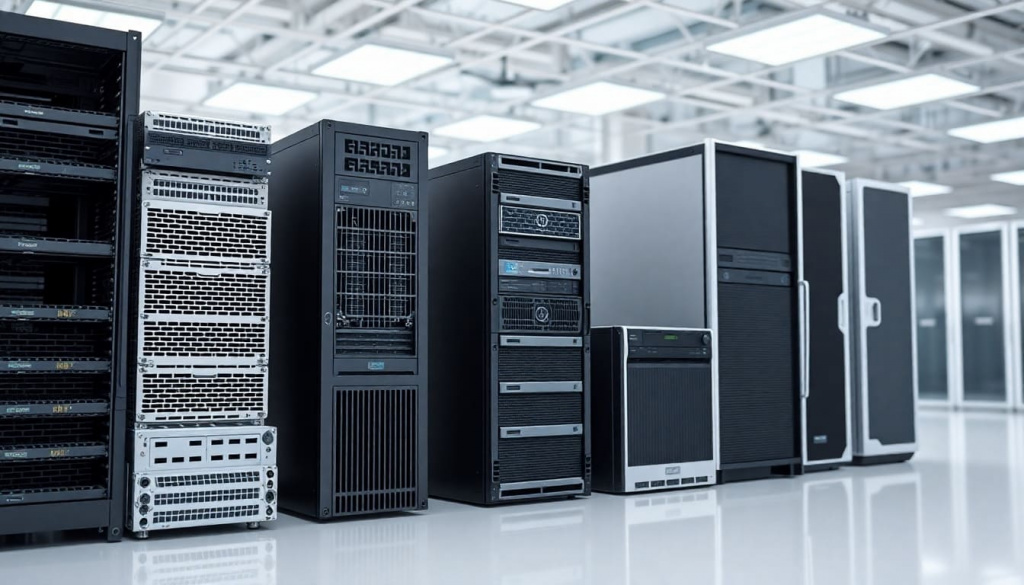

Виды форм-факторов сервера
Существует всего лишь три вида форм-факторов серверов: Tower, Rack Mount и Blade. Давайте подробно рассмотрим их различия, преимущества и недостатки.
Tower
Самый первый вид форм-фактора, который появился на свет. Из названия – переводится с английского как «башня» – становится ясно, что он вертикальный, ровно такой же, как и обычный стационарный системный блок. Серверы этого вида не только находятся в специально отведенных серверных помещениях, но и располагаются рядом с людьми. Именно поэтому у них самый низкий уровень шума. Такую модель обычно укладывают в стойке набок. Размеры таких серверов могут быть разными, так как они подвергаются конвертации.
Башенный сервер обычно занимает от 4U (если располагается в горизонтальной плоскости) до 7U (в вертикальной). Не имеет четкой стандартизации и иногда считается уже устаревшим, но все равно популярен для использования в различных компаниях. Не требователен к условиям содержания и может располагаться на любой плоской поверхности. Тем не менее необходимо следить, чтобы он не перегревался, не контактировал с пылью и не испытывал скачки электричества.
Tower может быть рассчитан на большую вместительность. Внутри него достаточно места под множество различных дисков, плат расширения, видеоплат и так далее. Это самый расширяемый вид сервера. Он очень вместителен и в то же время может быть очень емким, поскольку существует в разнообразных вариациях форм-факторов. Его используют как в офисах или парикмахерских, так и на крупных заводах.
Есть серверы Tower для установки и в стойки, но обычно у них специализированное крепление. Как вариант, можно закупить конвертирующий комплект – новые боковины, рельсы, лицевую панель корпуса. После небольшой перестройки такой сервер будет способен встать в стандартный, 19-юнитовый, серверный шкаф в положении лежа. Обычно Tower конвертируется, когда необходимо получить много потоков, больше места под накопители, видеокарты и так далее.
Чаще всего такие серверы используются на мелких предприятиях, где нет необходимости в большом количестве оборудования и приобретении стоечного шкафа или нет возможности арендовать отдельное помещение и закупить шкафы с большим количеством оборудования. В таких случаях вертикальный сервер хорошо расположить под столом в бухгалтерии, на столе, на подоконнике или в коридоре.
А этот сервер относится к форм-фактору Mini-Tower, не исчисляется в юнитах, рассчитан только для вертикальной установки на столе, справляется с простыми задачами: резервным копированием, почтой, сетевым хранилищем или сервером для 1С.
Rack Mount
Стоечные или рэковые – rack – серверы. Это часто используемые стоечные серверы со стандартной высотой в 1U или 2U, хотя на практике можно встретить 3U и 4U. В отличие от Tower-моделей они горизонтальные и у них заметно ограничено внутреннее пространство. Именно этим они и заслужили свою популярность и широкое использование. Они компактны и предназначены специально для серверных шкафов. Их недостаток – это шум.
Основной способ хранения таких серверов – это специальная конструкция: серверная стойка, у которой существует свой жесткий стандарт в размере 19 дюймов. Такой стандарт дает точное понимание о ее вместительности. Все стандартные серверы способны поместиться в 19-дюймовый шкаф.
Существуют и более экстравагантные системы шириной в 23 дюйма, однако они применяются только в крупных корпорациях.
Rack Mount устанавливается в стойку и экономит место без потери в характеристиках и технических параметрах. Главный недостаток – они довольно требовательны к содержанию. Серверная стойка должна находиться в помещении без пыли и быть подключена к системам кондиционирования, отвода горячего воздуха, поддержания влажности, источникам бесперебойного питания.
Высота этого сервера для стойки – 2 юнита. Идеальный выбор для ЦОДа
Blade
Blade-серверы имеют самый маленький форм-фактор (1/2U или даже 1/4U) на рынке и не используются так, как предыдущие модели, поскольку предназначены для иных целей: серверы Blade используют только как составляющие больших Blade-систем.
У таких серверов существует одно преимущество, которое обеспечивает хорошую отказоустойчивость, компактность и надежность: на задней стенке Blade-сервера расположен разъем, через который он подключается к шасси. Именно в нем есть сразу все: видео, клавиатура, мышь, Ethernet, электропитание, сетевые соединения, а в некоторых случаях даже интегрирована система хранения данных.
Этот тонкий, максимально упрощенный вычислительный элемент значительно экономит пространство, избавляет от кучи проводов и упрощает обслуживание, поскольку его легко добавить, заменить или изъять. Такое техническое решение значительно упрощает ежедневную работу и эксплуатацию, так как выполняет широкий круг обязанностей.
Совсем малыш, а сколько может…
Такой сервер особенно пригодится там, где есть необходимость в использовании большого количества средних, типовых серверов по унифицированной конфигурации, а также при сдаче физических серверов в аренду. Blade-серверы можно сдавать поштучно вместе с помещением.
Выбор сервера в зависимости от форм-фактора
У человека, который только начинает пользоваться серверами, может возникать довольно много вопросов. Один из них о форм-факторе и его использовании в своих целях. Причем стоит учитывать, что от этого выбора будет зависеть дальнейшее приобретение оборудования и комплектующих – для производителей важно соблюдение спецификации. Все это необходимо для совместимости компонентов: материнской платы, корпуса, дисков, блоков питания.
О том, какие серверы будут использоваться, сколько они займут места и где будут располагаться, стоит подумать на берегу. Это необходимо для того, чтобы избежать лишних проблем и путаниц с размерами.
Допустим, вы приобрели стандартную стойку высотой в 42 юнита. Далее необходимо подумать, какие серверы вам нужны и какого они должны быть размера – 1U, 2U и так далее. Теперь остается рассчитать, влезут ли они в данный шкаф и не потребуется ли приобретать дополнительное пространство. Например, если нужно поставить 4 видеокарты, то, конечно, в 1U-сервер они не поместятся. В такой ситуации придется отдать свой выбор в пользу двухюнитового. Обратный пример – отсутствие необходимости устанавливать в сервер больше четырех накопителей. В таком случае можно сэкономить и приобрести 1U-сервер.
Если встает вопрос о том, какое количество юнитов лучше выбрать, когда вы собираетесь купить сервер, стоит оценить свои потребности и, конечно, бюджет. Что касается бюджета, то, разумеется, 1U-сервер будет требовать вдвое меньше денежных средств, нежели 2U. И если необходимости в 2U нет, то лучше приобрести одноюнитовый.
Более серьезные системы, в которые необходимо уместить еще больше, делаются трех- и даже пятиюнитовыми. Их используют для хранения данных, развертывания виртуальных сред, построения вычислительных кластеров, систем хранения данных (СХД), графических станций и т. д.
Вместо заключения
Форм-фактор играет важную роль как в создании и проектировании серверов, так и в их выборе и использовании. В мире серверов существует три вида форм-факторов: Tower, Rack Mount и Blade. Каждый из них имеет свои достоинства и недостатки и способен закрывать определенный ряд потребностей. Останется только выбрать, какой форм-фактор подходит именно вам.
