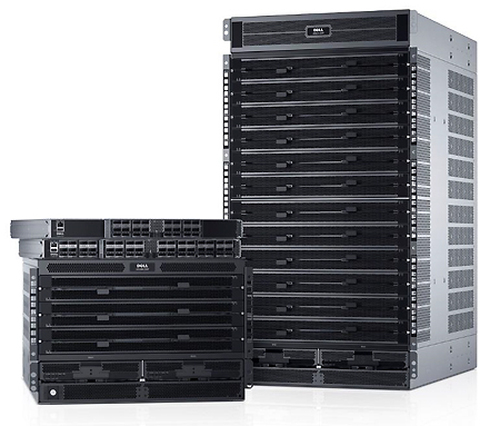

Коммутаторы директорного класса Dell EMC серии H

Уточняйте стоимость у менеджеров

вкл. НДС 20%

Под заказ

Купить

Доставка: по всей России бесплатно

Оплата: возможна рассрочка и отсрочка платежей

Нужна консультация? Звоните: +7 495 510 3335 8 (800) 505 5110 (бесплатно по РФ) Подберем конфигурацию вместе! Задать вопрос

ХарактеристикиОбзор

Характеристики

Dell Networking H9106-OPF	Модульный директорный коммутатор с 6 разъемами для модулей в форм-факторе 7U Подходит для стандартной стойки шириной 19" Число разъемов для оконечных модулей: 6 Число разъемов для центральных модулей: 3 Число разъемов для модулей управления (мин./макс.): 1/2 Число источников питания (мин./пост. тока/перем. тока с резервированием): 2/3/4 Число модулей вентиляторов: 3 Макс. число портов: 192 порта 100 Гбит/с Коммутационная способность: 4,8 Тбит/с Используются только блоки питания с напряжением 180–240 В переменного тока (конфигурация с блоками питания постоянного тока отсутствует) 1 стандартный модуль управления (второй опциональный) В комплект поставки входят все 3 вентилятора с резервированием по схеме N+1 Номинальная потребляемая мощность: 1,8 кВт (медные кабели) или 2,4 кВт (только оптоволоконные кабели — не более 3 Вт) Макс. потребляемая мощность: 2,3 кВт (медные кабели) или 3 кВт (только оптоволоконные кабели — не более 3 Вт) Размеры (ВхШхД): 7 RU, 31 х 44,7 х 74,9 см Вес (полная конфигурация): 120,1 кг (264,7 фунта)

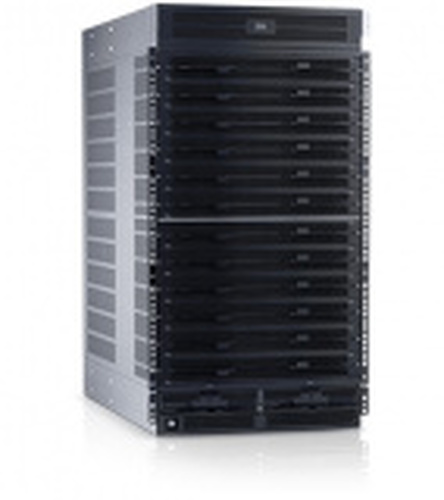

Dell Networking H9124-OPF	Модульный директорный коммутатор с 24 разъемами для модулей в форм-факторе 20U (с опорным лотком 1U) Подходит для стандартной стойки шириной 19" Число разъемов для оконечных модулей: 24 Число разъемов для центральных модулей: 12 Число разъемов для модулей управления (мин./макс.): 1/2 Число источников питания (мин./пост. тока/перем. тока с резервированием): 6/7/12 Число модулей вентиляторов: 9 Макс. число портов: 768 портов 100 Гбит/с Коммутационная способность: 19,2 Тбит/с В комплект поставки входят 7 блоков питания (другие опциональные) Используются только блоки питания с напряжением 180–240 В переменного тока (конфигурация с блоками питания постоянного тока отсутствует) 1 стандартный модуль управления (второй опциональный) В комплект поставки входят все девять вентиляторов с резервированием по схеме N+1 Номинальная потребляемая мощность: 6,8 кВт (медные кабели) или 9,4 кВт (только оптоволоконные кабели — не более 3 Вт) Макс. потребляемая мощность: 8,9 кВт (медные кабели) или 11,6 кВт (только оптоволоконные кабели — не более 3 Вт) Размеры (ВхШхД): 20 RU (+ опорный лоток 1 RU); 88,9 x 44,7 x 74,9 см
Оконечные модули:	32 порта QSFP28 100 Гбит/с
Центральные модули:	96 внутренних портов на объединительной панели (3 оконечных модуля с 32 портами) и 32 внешних порта
Порты управления:	1 порт 10/100/1000BASE-T
Порты USB:	1 последовательный порт Type-A
Производительность	Размер таблицы многоадресной рассылки: 8 192 Размер таблицы одноадресной рассылки: 49 151
Условия эксплуатации и хранения	Рабочая температура: от 0 до 40 ºC (от 32 до 104 ºF) Температура хранения: от –40 до 70 ºC (от –40 до 158 ºF) Влажность при эксплуатации: от 5 до 85% (без конденсации) Влажность при хранении: от 5 до 95% (без конденсации)
Питание	Блок питания: 180–240 В~, 50–60 Гц Возможность горячего переключения: да

Обзор

Коммутаторы контроллерного класса с высокой степенью интеграции

Высокий уровень масштабируемости и интеграции, необходимый для инфраструктур высокопроизводительных вычислений. Увеличение плотности вычислительных ресурсов и надежности. Сокращение энергопотребления и расходов.

Коммутационная сеть на базе архитектуры Intel® Omni-Path — это высокая производительность и доступность при минимальных затратах.

Коммутаторы серии H класса Director поддерживают до 768 портов в блоках по 32 порта с пропускной способностью 100 Гбит/с и позволяют масштабировать совокупную пропускную способность до 19,2 терабайта в секунду (Тбайт/с). Коммутаторы на базе архитектуры Intel OPA обеспечивают встроенную поддержку высокой доступности благодаря передовым функциям: резервированию модулей питания, коммутационной сети и управления, диагностике и оповещениям на уровне отдельных компонентов, а также возможности управления в режиме out-of-band.
Инновационные функции позволяют достичь совершенно нового уровня отказоустойчивости и доступности коммутационной сети без снижения производительности. Например, функция защиты целостности пакетов (Packet Integrity Protection, PIP) дает высокую надежность при передаче пакетов, проверку на наличие ошибок без задержки и восстановление на уровне каналов. Функция динамического масштабирования каналов (Dynamic Lane Scaling, DLS) поддерживает пропускную способность канала на уровне 75% в случае его физического отказа, обеспечивая своевременное и беспрепятственное выполнение задач высокопроизводительных вычислений.
Контроллер Dell Networking серии H: детерминированная задержка и повышенная надежность

Детерминированная задержка

Коммутаторы серии H сводят к минимуму снижение производительности из-за большого размера максимальных блоков данных (MTU) в небольших сообщениях и поддерживают постоянный уровень задержки при межпроцессном взаимодействии (IPC), например при передаче сообщений через интерфейс передачи сообщений (MPI), когда в коммутационной сети одновременно передаются крупные сообщения (как правило, системы хранения данных). Это позволяет коммутатору пропускать крупные пакеты с низким приоритетом и передавать небольшие высокоприоритетные пакеты, тем самым обеспечивая небольшую и более предсказуемую задержку в коммутационной сети.
С целью сокращения задержки улучшения системы обнаружения и коррекции ошибок включают отсутствие загрузки при обнаружении. Если требуется коррекция, пакеты повторно передаются с последнего канала, а не с исходного узла.

Основные преимущества

Повышает масштабируемость коммутационной сети, сокращает задержки, увеличивает плотность, а также снижает расходы и энергопотребление. Эти коммутаторы позволяют значительно сократить расходы на приобретение коммутационной сети и одновременно снизить требования к свободному пространству и электропитанию.
Программные средства управления упрощают установку коммутационных сетей любого размера и сложности, а также управление ими

Модели серии: H9106-OPF, H9124-OPF
На базе архитектуры Intel Omni-Path (OPA)
До 768 портов с пропускной способностью 100 Гбит/с, масштабирование до 19,2 Тбайт/с
