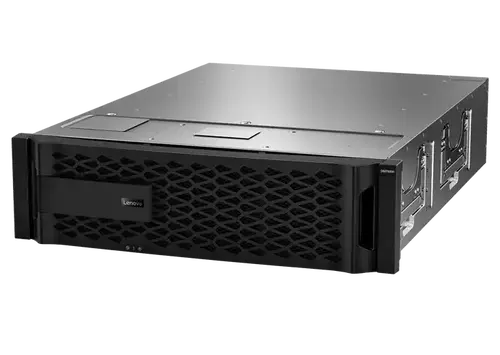

Гибридный массив хранения данных Lenovo ThinkSystem DM7100H

Уточняйте стоимость у менеджеров

вкл. НДС 20%

Под заказ

Купить

Доставка: по всей России бесплатно

Оплата: возможна рассрочка и отсрочка платежей

Нужна консультация? Звоните: +7 495 510 3335 8 (800) 505 5110 (бесплатно по РФ) Подберем конфигурацию вместе! Задать вопрос

ХарактеристикиОбзор

Характеристики

Фактор формы	Корпус контроллера DM7100H (тип машины 7D26): монтируется в стойку высотой 4U. Корпус расширения DM240S 2U24 SFF (типы машин 7Y58, 7D7Y): монтируется в стойку 2U. Корпус расширения DM120S 2U12 LFF (типы машин 7Y59, 7D7X): монтируется в стойку 2U. Корпус расширения DM600S 4U60 LFF (типы машин 7Y43, 7D7Z): монтируется в стойку 4U.
Конфигурация контроллера	Конфигурация с двумя активными-активными контроллерами (пара HA). До 6 пар высокой доступности можно объединить в один кластер SAN или до 12 пар высокой доступности можно объединить в один кластер NAS.
Соединительные порты пары высокой доступности	4 встроенных порта 25 GbE SFP28 (кабели ЦАП) (по 2 порта на контроллер).
Межблочные порты кластера	4 встроенных порта 100 GbE QSFP28 (кабель ЦАП или оптоволоконный кабель SW, MPO) (2 порта на контроллер).
Подключение MetroCluster	MetroCluster IP: 4 порта 40/100 GbE QSFP28 (оптоволоконный кабель SW, MPO) (2 порта на каждый контроллер на дополнительных картах адаптера 100 GbE iWARP). (требуется ONTAP 9.8 или новее) MetroCluster FC: 4 порта FC SFP+ 4/8/16 Гбит/с (оптоволоконный кабель SW, LC) (2 порта на каждый контроллер на дополнительных картах адаптера FC-VI 16 Гбит/с).
Уровни RAID	RAID-4, RAID-DP, RAID-TEC. Примечание. RAID-4 можно настроить только через CLI.
Память контроллера	256 ГБ ОЗУ на систему (128 ГБ на контроллер). 32 ГБ NVRAM с батарейным питанием на систему (16 ГБ на контроллер), зеркально отображаемые между контроллерами.
Кэш контроллера	Флеш-кэш на базе NVMe емкостью 4 ТБ (2 ТБ на контроллер).
Дисковые отсеки	До 720 отсеков для дисков с возможностью горячей замены: LFF: до 12 корпусов расширения LFF 4U60. SFF: до 30 полок расширения SFF 2U24. Поддерживается сочетание корпусов расширения 2U24 SFF, 2U12 LFF и 4U60 LFF.
Приводная техника	Жесткие диски SAS и NL SAS 12 Гб, твердотельные накопители SAS 12 Гб. Примечание. На одну пару высокой доступности поддерживается максимум 480 твердотельных накопителей.
Возможность расширения накопителя	4 базовых порта расширения SAS x4 12 Гбит (Mini-SAS HD SFF-8644) и 4 или 8 дополнительных портов расширения SAS x4 12 Гбит (Mini-SAS HD SFF-8644) с одной или двумя картами адаптера SAS на каждом из двух контроллеров в корпус контроллера для крепления корпусов расширения. 4 порта расширения SAS x4 по 12 Гбит/с (Mini-SAS HD SFF-8644) на каждом из двух модулей ввода-вывода в корпусе расширения для подключения к корпусу контроллера и последовательного подключения корпусов расширения.
Диски	Диски 2U24 SFF: Жесткие диски SAS емкостью 900 ГБ, 1,2 ТБ и 1,8 ТБ, 10 000 об/мин. Твердотельные накопители SAS емкостью 960 ГБ, 3,84 ТБ, 7,68 ТБ и 15,36 ТБ. Диски большого форм-фактора 2U12: жесткие диски NL SAS емкостью 4 ТБ, 8 ТБ, 10 ТБ и 16 ТБ, 7,2 тыс. об/мин. Диски 4U60 LFF: жесткие диски NL SAS емкостью 4 ТБ, 8 ТБ, 10 ТБ и 16 ТБ, 7,2 тыс. об/мин.
Вместимость хранилища	До 10,95 ПБ (240 жестких дисков большого форм-фактора по 16 ТБ и 480 твердотельных накопителей малого форм-фактора по 15,36 ТБ);
Протоколы хранения	NAS (доступ к файлам): NFS, CIFS/SMB. SAN (Блоковый доступ): iSCSI, FC.
Возможность подключения к хосту	Базовые порты на мезонинных платах (на корпус контроллера): 8 портов 25 GbE SFP28 (кабель ЦАП или оптоволоконный кабель SW, LC) (4 порта на контроллер); или 8 портов FC SFP+ 4/8/16 Гбит/с (оптоволоконный кабель SW, LC) (4 порта на контроллер). Дополнительные дополнительные порты для четырех пар карт адаптеров (до четырех карт адаптеров на контроллер) со следующими портами на карту адаптера: 2 порта 1/10 GbE RJ-45 (кабели UTP категории 6/6a). 4 порта 10 GbE SFP+ (кабели ЦАП). 2 порта 25 GbE SFP28 (кабели ЦАП или оптоволоконные кабели SW, LC). 2x 40/100 GbE QSFP28 (кабели ЦАП или оптоволоконные кабели SW, MPO). 4 хост-порта FC SFP+ 8/16/32 Гбит/с (оптоволоконные кабели SW, LC). Примечание. ONTAP не поддерживает прямое подключение хоста для протокола FC.
Хостовые операционные системы	Microsoft Windows Server 2012 R2, 2016 и 2019 годов; Red Hat Enterprise Linux (RHEL) 6, 7 и 8; SUSE Linux Enterprise Server (SLES) 11, 12 и 15; VMware vSphere 6.0, 6.5, 6.7 и 7.0.
Производительность	До 470 000 операций ввода-вывода в секунду при произвольном чтении (блоки по 8 КБ).
Максимум конфигурации	Максимальная необработанная емкость хранилища: 11,2 ПБ. Максимальный размер кэша флэш-пула: 72 ТБ (включая Flash Cache) Максимальный совокупный размер: 400 ТБ. Максимальное количество томов FlexVol на пару высокой доступности: 5000. Максимальный размер тома: 100 ТБ (Максимальный размер будет увеличен до 300 ТБ в ONTAP 9.12.1P2 и более поздних версиях.) Максимальное количество LUN на контроллер: 12 288 Максимальное количество LUN на том FlexVol: 512. Максимальный размер LUN: 16 ТБ (Максимальный размер будет увеличен до 128 ТБ в ONTAP 9.12.1P2 и более поздних версиях.) Максимальное количество дисков в группе RAID (диски данных + четность): RAID 4: 14 (13 + 1 твердотельный накопитель SAS) или 7 (6 + 1 жесткий диск NL SAS) RAID-DP: 28 (26 + 2 твердотельных накопителя SAS) или 20 (18 + 2 жестких диска NL SAS) RAID-TEC: 29 (26 + 3 твердотельных накопителя SAS или жестких дисков NL SAS) Максимальное количество инициаторов на пару HA: 8192 Максимальное количество LUN на пару высокой доступности: 24 576. Максимальное количество снимков на том FlexVol: 1023.
Охлаждение	Резервное охлаждение: DM7100H 4U: Восемь системных вентиляторов с возможностью горячей замены. DM600S 4U60 LFF: два модуля охлаждения. DM240S 2U24 SFF, DM120S 2U12 LFF: Вентиляторы, встроенные в блоки питания.
Источник питания	4х 1600 Вт (100–240 В) (корпус контроллера DM7100H 4U), 2х 913 Вт (100–240 В) (корпуса DM240S 2U24 SFF и DM120S 2U12 LFF) или 2325 Вт (200–240 В) (корпуса DM600S 4U60 LFF) ) резервные блоки питания переменного тока Platinum с возможностью горячей замены.
Детали с возможностью горячей замены	Контроллеры, модули ввода-вывода, накопители, блоки питания, системные вентиляторы (только DM7100H 4U), модули охлаждения (только DM600S 4U60 LFF), а также трансиверы SFP+/SFP28/QSFP+/QSFP28 и кабели ЦАП.
Порты управления	1 порт 1 GbE (UTP, RJ-45) на каждый контроллер для внеполосного управления. 2 последовательных консольных порта (RJ-45 и Micro-USB) для настройки системы. 1 порт USB типа A (только для чтения) для обновлений программного обеспечения.
Интерфейсы управления	веб-интерфейс ThinkSystem Storage Manager; SSH-интерфейс командной строки; CLI последовательной консоли; оповещения по SNMP, электронной почте и системному журналу; дополнительный Lenovo XClarity.
Функции безопасности	Secure Socket Layer (SSL), Secure Shell (SSH), безопасность на уровне пользователя, управление доступом на основе ролей (RBAC), аутентификация LDAP.
Гарантия и поддержка	Трех- или пятилетняя гарантия на блок с возможностью замены пользователем и ограниченная гарантия на месте с возможностью выбора уровня обслуживания: обслуживание 9x5 с доставкой деталей на следующий рабочий день (NBD) (базовая гарантия), обслуживание 9x5 с ответом NBD на месте (основное обслуживание), круглосуточное обслуживание с 4 -часовое реагирование на месте (основная услуга) или круглосуточное обслуживание с выездом на место в течение 2 часов или гарантированный ремонт в течение 6 часов (в некоторых регионах) (расширенное обслуживание). Также доступна премьер-поддержка. Поддержка программного обеспечения включена в базовую гарантию или обслуживание Foundation, Essential или Advanced на протяжении всего гарантийного периода.
Размеры	Корпус контроллера 4U: Высота: 175 мм (6,9 дюйма) Ширина: 447 мм (17,6 дюйма) Глубина: 828 мм (32,6 дюйма) Корпус расширения 2U24 SFF: Высота: 85 мм (3,4 дюйма) Ширина: 449 мм (17,7 дюйма) Глубина: 484 мм (19,1 дюйма) Корпус расширения большого форм-фактора 2U12: Высота: 85 мм (3,4 дюйма) Ширина: 447 мм (17,6 дюйма) Глубина: 483 мм (19,0 дюймов) Корпус расширения 4U60 LFF: Высота: 174 мм (6,9 дюйма) Ширина: 449 мм (17,7 дюйма) Глубина: 922 мм (36,3 дюйма)
Масса	Контроллерный шкаф 4U (полная конфигурация): 49,2 кг (108,5 фунтов) Корпус расширения малого форм-фактора 2U24 (полная конфигурация): 24,4 кг (53,8 фунта) Корпус расширения большого форм-фактора 2U12 (полная конфигурация): 28,7 кг (63,3 фунта) Корпус расширения 4U60 LFF (полная конфигурация): 111,5 кг (245,8 фунта)

Обзор

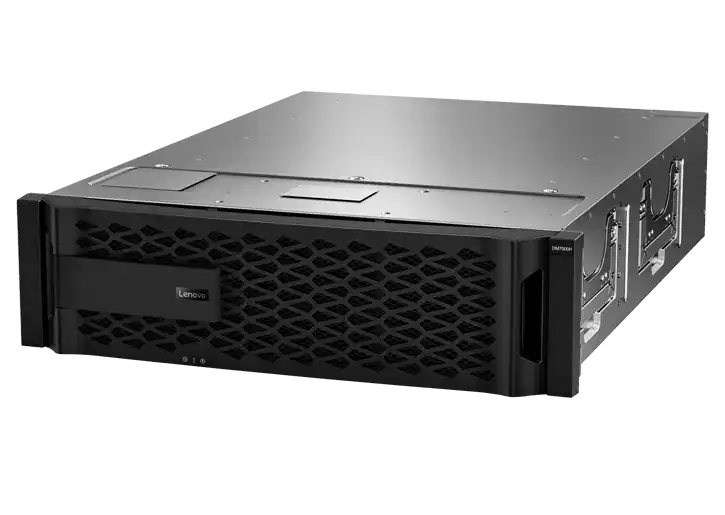

Унифицированный гибридный массив хранения данных

Lenovo ThinkSystem DM7100H — это масштабируемая унифицированная гибридная система хранения данных, разработанная для обеспечения высокой производительности, простоты, емкости, безопасности и высокой доступности для крупных предприятий. ThinkSystem DM7100H, работающий на базе программного обеспечения ONTAP, обеспечивает возможности управления хранилищем корпоративного класса с широким выбором вариантов подключения к хосту, гибкими конфигурациями дисков и расширенными функциями управления данными. ThinkSystem DM7100H идеально подходит для широкого спектра корпоративных рабочих нагрузок, включая большие данные и аналитику, искусственный интеллект, проектирование и проектирование, гибридные облака и другие приложения с интенсивным вводом-выводом хранилища.

Ключевые особенности:

Улучшенная производительность и защита данных с помощью RAID-DP и RAID-TEC, а также поддержка традиционного RAID 4.
Гибкое подключение к хосту для удовлетворения разнообразных потребностей клиентов с поддержкой унифицированных протоколов хранения данных NAS и SAN, включая 1/10 GbE, 25 GbE и 40/100 GbE NAS и iSCSI, а также подключение по Fibre Channel 8/16/32 Гбит/с.
Возможность подключения на стороне диска SAS 12 Гбит/с с поддержкой нескольких путей: до 24 2,5-дюймовых дисков малого форм-фактора (SFF) в корпусах расширения SFF 2U24, до 12 3,5-дюймовых дисков большого форм-фактора (LFF) в корпусах расширения 2U12 LFF, или до 60 3,5-дюймовых накопителей большого форм-фактора в корпусах расширения 4U60 большого форм-фактора.
Масштабируемость до 720 накопителей SFF или LFF с подключением корпусов расширения ThinkSystem DM240S 2U24 SFF, DM120S 2U12 LFF или DM600S 4U60 LFF для удовлетворения растущих потребностей в емкости и производительности хранилища.
Гибкость хранения данных на высокопроизводительных твердотельных накопителях SAS, жестких дисках SAS с оптимизированной производительностью или жестких дисках NL SAS корпоративного класса с оптимизированной емкостью; смешивание и сопоставление типов и форм-факторов накопителей в одной системе для идеального удовлетворения требований к производительности и емкости для различных рабочих нагрузок.
Ускорение рабочих нагрузок, ориентированных на чтение, с помощью высокоскоростного встроенного кэширования SSD-накопителя NVMe с малой задержкой.
Богатый набор стандартных функций управления хранилищем, доступный без дополнительной платы, включая SSD-кэш чтения, гибридные пулы хранения, моментальные снимки, копирование томов, качество обслуживания, тонкое выделение ресурсов, сжатие, дедупликацию, шифрование, резервное копирование на диск, приложения и виртуальные машины. резервное копирование, быстрое восстановление данных, кластеризация, синхронная репликация и асинхронная репликация.
Дополнительные лицензируемые функции, включая WORM (один раз писать, читать много), защиту данных (SnapLock) и автоматическое многоуровневое хранение данных с высокопроизводительных твердотельных накопителей в хранилище объектов в публичных или частных облаках (FabricPool).
Масштабируемая кластеризация до 12 систем хранения данных ThinkSystem серии DM для подключения NAS или до шести систем хранения данных серии DM для подключения SAN.
Интуитивно понятный веб-интерфейс для простой настройки и управления системой.
Поддержка Lenovo XClarity для централизованного управления системами серверов Lenovo x86, коммутаторов и систем хранения данных, которая обеспечивает автоматическое обнаружение без использования агентов, инвентаризацию, мониторинг и дополнительные функции, специфичные для платформы, в нескольких системах.
Обеспечивает доступность на уровне 99,9999 % с резервными компонентами с возможностью горячей замены, включая контроллеры и модули ввода-вывода, источники питания, системные вентиляторы (корпуса контроллеров 4U), модули охлаждения (корпуса большого форм-фактора 4U60), а также обновление встроенного ПО без прерывания работы.
Сертифицированное хранилище для Oracle VM
Сертифицированное хранилище для Citrix XenServer

Унифицированный гибридный массив хранения данных ThinkSystem DM7100H поддерживает полный спектр требований к хранению данных: от часто используемых приложений до приложений с высокой емкостью и низким уровнем использования.

Поддерживаются следующие диски:

Оптимизированные по производительности жесткие диски корпоративного класса 2U24 SFF: 900 ГБ, 1,2 ТБ и 1,8 ТБ, 10 000 об/мин.
Твердотельные накопители 2U24 SFF с оптимизированной емкостью: 960 ГБ, 3,84 ТБ, 7,68 ТБ и 15,36 ТБ
Жесткие диски высокой емкости 2U12 LFF и 4U60 LFF Nearline: 4 ТБ, 8 ТБ, 10 ТБ и 16 ТБ, 7,2 тыс. об/мин.
Все диски двухпортовые и поддерживают горячую замену.
Корпус контроллера DM7100H поддерживает подключение следующих корпусов расширения ThinkSystem серии DM:
До 30 корпусов ThinkSystem DM240S 2U24 SFF.
До 60 корпусов ThinkSystem DM120S 2U12 LFF.
До 12 корпусов ThinkSystem DM600S 4U60 LFF.
Комбинация корпусов DM240S, DM120S и DM600S для максимум 720 дисков.

Клиенты могут размещать корпуса расширения 2U24 SFF, 2U12 LFF и 4U60 LFF за корпусом контроллера. Эта конфигурация обеспечивает дополнительную гибкость при объединении 3,5-дюймовых и 2,5-дюймовых накопителей в одной системе (но не в корпусе).
Больше дисков и корпусов расширения можно добавлять динамически практически без простоев, что помогает быстро и беспрепятственно реагировать на постоянно растущие потребности в емкости.

Оптимизированная емкость обеспечивает высокий уровень доступности системы и данных благодаря следующим технологиям:
Двойные активные контроллеры (пара высокой доступности) с автоматической балансировкой нагрузки и аварийным переключением
Зеркальный контроллер с батарейным питанием NVRAM
Двухпортовые жесткие диски и твердотельные накопители SAS с автоматическим обнаружением сбоев и восстановлением дисков.
Резервированные аппаратные компоненты с возможностью горячей замены и замены пользователем, включая трансиверы SFP+/QSFP+, контроллеры и модули ввода-вывода, блоки питания, системные вентиляторы (корпус контроллера 4U), модули охлаждения (корпус LFF 4U60) и накопители.
Автоматическое переключение при сбое для пути данных между хостом и дисками с поддержкой нескольких путей.
Обновление прошивки контроллера и привода без прерывания работы
Масштабируемая кластеризация

Масштабируется до 11,2 ПБ необработанной емкости хранилища, до 720 накопителей SFF или LFF с подключением корпусов расширения
Кластер масштабируется до 134 ПБ для NAS или до 67 ПБ для сред SAN, до 24 SFF в корпусах расширения 2U24, до 12 LFF в корпусах расширения 2U12 LFF, или до 60 LFF 4U60
Возможность выбора из 1/10 GbE, 25 GbE и 40/100 GbE NAS и iSCSI, а также 8/16/32 Gb Fibre Channel.
