Характеристики
| header
| Номинальная мощность (кВ·А = кВт) | (кВ·А = кВт) 100, 200, 300, 400, 500, 600 | Масштабируемость | Номинальная мощность N+1
Топология Онлайн, двойное преобразование,
Режим повышенной эффективности | Основные функции | Модульная конструкция Силовой модуль, модуль управления, электронный байпас
Дисплей Цветной сенсорный дисплей, 7 дюймов, мнемосхема на экране
Тип шкафа: Черный , со встроенным механическим байпасом или без него | Эффективность | Режим двойного преобразования 96,60%
Режим повышенной эффективности До 99 %
| Вход | Номинальное напряжение 380/400/415В пер. тока
Диапазон входных напряжений (фаза-фаза) 138-485В
Одиночный/двойной ввод Одиночный ввод по умолчанию.
Простое преобразование в двойной.
Соединения Одиночный ввод: три фазы + нейтраль + заземление, двойной ввод: три фазы +
заземление
Коэффициент нелинейных искажений по входному току (THDi) < 3 % на полной линейной нагрузке
Входной коэффициент мощности > 0,99 при нагрузке > 25 %
Ввод кабеля По умолчанию сверху.
Входная защита от обратного тока Входная защита от обратного тока: в комплекте. (сухие контакты)
Совместимость с ДГУ Да | Выход | Номинальные выходные напряжения 380/400/415В пер. тока
Коэффициент мощности нагрузки PF = 1 при 40 °C без снижения рабочих характеристик
Регулирование напряжения ±1 % (симметричная нагрузка)
Частота 50/60 Гц ± 0,1 % (без синхронизации)
Режим работы с перегрузкой 150 % в течение 1 мин; 125 % в течение 10 мин
Коэффициент мощности нагрузки PF = 1 при 40 °C без снижения рабочих характеристик
Режим работы с перегрузкой в электронном байпасе 125 % постоянно при +40С
Коэффициент нелинейных искажений по выходному напряжению (THDv)
при линейной нагрузке < 1 %
Классификация выходного напряжения VFI-SS-111 | Параллельность | Параллельная работа До 6 ИБП для увеличения мощности или 5+1 ИБП для резервирования | Батареи | Тип батареи Свинцово-кислотная/литий-ионная LFP 512V
Шина пост. тока / число блоков свинцово-кислотных батарей 480–576 В (40–50 блоков) без снижения выходной мощности,
30-39блоков – со снижением.
Максимальная мощность заряда на модуль (частичная нагрузка) 100A (60kw)
Максимальная мощность заряда на модуль (нагрузка 100 %) 30A (18kw)
Количество поддерживаемых батарейных автоматов 3
Температурная компенсация –3,3 мВ/°C/ячейка, для T ≥ 25 °C
0 мВ/°C/ячейка, для T < 25 °C
Функция отключения автомата Катушка расцепителя минимального напряжения на батарейном автомате
Расчет времени работы от батареи Да
Защита батареи от глубокого разряда Да | Условия окружающей среды | Рабочая температура 0–40 °C без ухудшения характеристик
Температура хранения –25°…55 °C
Влажность 0–95 %
Высота над уровнем моря 1000 м при 100%-ной нагрузке
От 1000 До 5000 м со снижением рабочих характеристик
Акустический шум при 100%-ной нагрузке 400 В: 70 дБ;
Класс защиты (степень защиты) IP20
Пылезащита
Устойчивость к суровым условиям окружающей среды
Степень загрязнения 2 (МЭК 62040 [ГОСТ Р МЭК 62040])
Воздушный фильтр в комплекте
Покрытие лаком плат Да | Размеры и вес | Габариты шкафа ИБП 800x1000x2000мм
Вес (в зависимости от мощности и конфигурации) 340-460кг
Силовой модуль (100кВт) 3U, 56кг |
Обзор

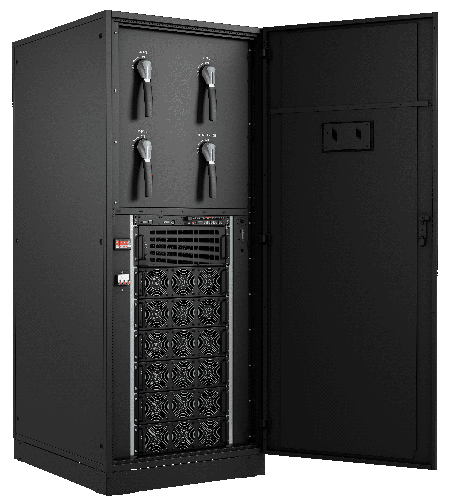

Трехфазный источник бесперебойного питания (ИБП)
Excelente VX — это высокоэффективный, компактный, модульный и масштабируемый трехфазный источник бесперебойного питания (ИБП) для защиты нагрузок в диапазоне 100–3600 кВт (400 В).
Благодаря своим свойствам он подходит для средних и крупных центров обработки данных, а также критически важной коммерческой и промышленной инфраструктуры.
Модульный дизайн
ИБП построен по модульной архитектуре с горячей заменой силовых модулей, модулей управления, модуля байпаса.
Высокая надежность
• Широкий диапазон входных напряжений 138-485В
• Покрытие плат лаком для работы в неблагоприятных средах
• Двойная цифровая шина связи для параллельных систем
• Общее «облако» силовых модулей для системы.
• Единичный коэффициент мощности по выходу при +40 °C
Возможность использования батарей различных типов, в том числе литий-ионных
• Поддержка от 30 до 50 свинцово-кислотных батарей
• Поддержка Li-ION (LFP) батарей на программном уровне
• Экономия на кабеле: батарейная шина без средней точки.
• Быстрый заряд батарей благодаря усиленному зарядному устройству
Экономия ресурсов
• КПД 96,6% в режиме двойного преобразования (трехуровневый инвертор)
• КПД до 99% в режиме повышенной энергоэффективности (компенсация гармоник, заряд батарей, безразрывное переключение)
Компактность и удобство
• ИБП имеет исполнение в шкафах 400-500-600кВ ной мощности. Возможно исполнение со встроенным механическим байпасом или без него
• Высокоплотные силовые модули: 100кВт в 3U на доступной и популярной элементной базе
• Форм-фактор ИБП одна «телеком стойка»: 800x1000x2000мм.
Мониторинг и управление
• Локальное управление — с большого 7” дисплея
• Дистанционное — через сетевой интерфейс, WEB/SNMP, MODBUS RTU, сухие контакты
• Поддержка записи осциллограмм при отказах
• Поддержка мониторинга компонентов с ограниченным ресурсом
Может применяться в различных сферах
• Крупные ЦОДы, CoLo и объекты ИТ-инфраструктуры
– Периферийные вычислительные системы
– ЦОД с интернет-ресурсами
– Облачные вычисления
• Телекоммуникации и компьютерные сети
• Легкая промышленность и коммерческие здания
• Инфраструктура и транспорт
- Мощность 100 — 600 кВА
-
Решение с силовыми модулями на 100 кВт и форм фактором в 1 телекоммуникационную стойку (800 мм)
