Инфраструктура для ИИ на Dell PowerEdge 17G с AMD: рекомендации по оптимизации

Развитие генеративного ИИ, обучения больших языковых моделей (LLM) и высокопроизводительного инференса вывело серверную платформу - а не только GPU - в число ключевых факторов производительности. Процессоры, подсистема памяти, ввод-вывод и возможности системы охлаждения совместно определяют, насколько эффективно ускорители получают данные и способны длительно работать с максимальной производительностью.

Серверы Dell PowerEdge с процессорами AMD EPYC 9005 и высокой плотностью ускорителей NVIDIA H200, B200 и B300, а также RTX Pro 6000 предоставляют необходимую для таких нагрузок пропускную способность памяти, поддержку PCIe 5.0, до 12 каналов DDR5 на сокет и архитектуру с топологией NUMA.

Однако штатные настройки ориентированы на сбалансированную работу с универсальными нагрузками, а не на максимальную устойчивую производительность ускоренных вычислений. Без целевой оптимизации производительность задач ИИ может снижаться из-за неоптимальной топологии NUMA, задержек при выходе из состояний простоя, переключения интерконнекта между режимами энергопотребления, влияния PCIe ASPM, теплового ограничения частот и обращений к памяти удаленных NUMA-узлов.

Ниже рассматривается комплексная методика настройки четырех уровней:

• BIOS - конфигурация NUMA, SMT, управление питанием, детерминированностью производительности и режимами PCIe

• iDRAC - настройка профиля охлаждения и скорости вращения вентиляторов

• операционная система - параметры загрузки ядра для ASPM, IOMMU и NUMA

• среда выполнения - привязка задач к CPU, памяти и PCIe с учетом топологии системы

Совместное применение этих настроек позволяет объединить процессорные ядра, системную память, Infinity Fabric, корневые комплексы PCIe и GPU в согласованные домены локальности. Цель такой настройки - минимизировать вариативность задержек и обращения к удаленным ресурсам, ограничивающие производительность ИИ, и добиться максимально стабильной производительности серверов Dell PowerEdge на базе AMD под длительной нагрузкой.

Архитектура платформ AMD EPYC и Dell PowerEdge для ИИ

Портфель Dell AI Factory с AMD включает высокопроизводительные серверные платформы, рассчитанные в том числе на наиболее ресурсоемкие задачи с базовыми моделями.

Процессоры AMD EPYC используют сложную архитектуру: несколько вычислительных кристаллов Core Complex Die (CCD) соединены через Infinity Fabric с кристаллом ввода-вывода I/O Die (IOD), в котором размещены контроллеры памяти и корневые комплексы PCIe 5.0. Такая топология приводит к неодинаковым задержкам доступа к памяти и устройствам PCIe в зависимости от их расположения - именно поэтому локальность ресурсов становится основой дальнейших рекомендаций.

Рекомендации основаны на трех принципах:

• Максимальная локальность ресурсов - вычисления, память и ввод-вывод по возможности должны находиться в одном NUMA-домене.

• Минимальная вариативность задержек - переходы в энергосберегающие состояния, способные нарушать стабильную работу GPU под постоянной нагрузкой, следует отключать.

• Устойчивая, а не только пиковая производительность - необходим достаточный запас по охлаждению и питанию для поддержания повышенных частот процессоров и Infinity Fabric при длительной нагрузке ИИ.

Все настройки необходимо проверять на характерных для конкретной инфраструктуры нагрузках до промышленного внедрения. Оптимальное соотношение стабильности производительности, энергопотребления и теплового запаса зависит от поколения платформы, версии BIOS и условий эксплуатации серверов в стойке.

Настройка BIOS для платформ ИИ и серверов с GPU

Настройка BIOS - базовый уровень оптимизации платформ для задач ИИ и вычислений на GPU.

Количество NUMA-узлов на сокет - NPS

NPS - NUMA Nodes Per Socket - определяет, на сколько NUMA-доменов разделяется каждый процессорный сокет. Эта настройка не объединяет два сокета в единый NUMA-домен - каждый процессор разделяется независимо.

• NPS1 - 1 NUMA-узел на сокет

• NPS2 - 2 NUMA-узла на сокет

• NPS4 - 4 NUMA-узла на сокет - рекомендуется для оптимизированных GPU-нагрузок

NPS4 позволяет повысить локальность ресурсов и лучше подходит для максимизации производительности ИИ при корректной настройке NUMA. NPS1 упрощает управление ресурсами и предпочтителен для приложений без поддержки NUMA или сред, где ручная привязка CPU и GPU нецелесообразна.

Расширенная настройка NPS

NPS4 - режим с оптимизацией производительности - рекомендуется для ИИ. При NPS4 процессорные ядра, контроллеры памяти и корневые комплексы PCIe распределяются по меньшим локальным NUMA-доменам. Это дает следующие преимущества:

• точная привязка CPU к GPU с учетом топологии

• сокращение обмена данными между NUMA-доменами через Infinity Fabric

• снижение задержек при передаче данных между сервером и GPU

• более стабильная и предсказуемая производительность при высокой параллельной нагрузке

NPS4 лучше всего подходит для:

• обучения больших языковых моделей и других задач на нескольких GPU

• распределенных вычислений

• приложений с поддержкой NUMA

• сред с ручной оптимизацией производительности

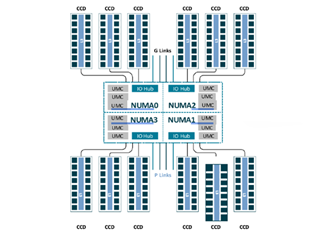

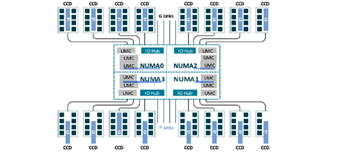

NUMA-узлы 128-ядерного процессора Zen 5 при NPS=4

NPS1 - режим упрощенной настройки

При NPS1 каждый процессорный сокет представлен как единый NUMA-домен, объединяющий все его ядра и память.

Основные преимущества:

• Простота эксплуатации

• не требуется обязательная ручная привязка к NUMA-узлам с помощью numactl или taskset

• планировщик ОС может свободно распределять задачи в пределах сокета

• снижается сложность настройки при отсутствии опыта оптимизации NUMA

• Снижение риска ошибок конфигурации

• уменьшается вероятность неправильной привязки CPU и GPU

• снижается риск частичной локальности из-за некорректного размещения нагрузки

• режим удобнее для универсальных и смешанных нагрузок

• Более простая работа без ручной оптимизации

• приложения без поддержки NUMA могут сохранять приемлемую производительность

• реже требуется предварительно анализировать топологию, например через nvidia-smi topo -m

• Упрощение работы с несколькими GPU

• проще размещать процессы в программных средах без управления NUMA

• снижается сложность настройки Kubernetes, Slurm и других систем управления вычислительными ресурсами.

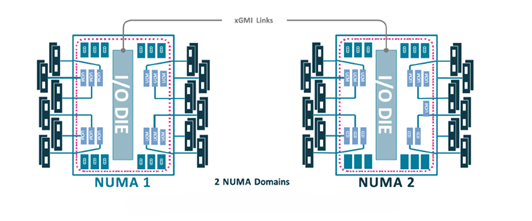

Два процессора EPYC 9005 соединены через четыре канала xGMI (NPS1)

Ограничения NPS1

Использование NPS1 может иметь следующие ограничения:

• более высокая вероятность обращений к удаленной памяти в пределах сокета

• увеличение обмена данными через Infinity Fabric между CCD и отдельными областями процессора

• меньшие возможности для точной привязки процессорных ядер к конкретным корневым комплексам PCIe

Это может приводить к:

• увеличению задержек

• снижению эффективности передачи данных на GPU

• ухудшению масштабируемости при пиковых нагрузках

Когда выбирать NPS1, а когда NPS4

Логические процессоры - SMT

Отключение SMT может повысить предсказуемость производительности для нагрузок, ограниченных ресурсами CPU. Однако в задачах ИИ с интенсивной подготовкой данных и вводом-выводом SMT способен увеличить пропускную способность. Поэтому влияние SMT рекомендуется оценивать отдельно для каждой нагрузки, а не отключать его по умолчанию. Такой подход соответствует и рекомендациям AMD для высокопроизводительных вычислений.

Виртуализация

Рекомендация: для серверов ИИ без гипервизора процессорную виртуализацию можно отключить, если не используются SR-IOV, разделение ресурсов GPU или виртуальные машины.

Обоснование: Virtualization Technology и IOMMU Support в BIOS Dell являются отдельными настройками. Если IOMMU необходим, его режим следует настраивать отдельно с учетом используемых GPU, операционной системы и требований к DMA.

Настройка памяти

Рекомендуемые параметры:

• скорость памяти - максимальная, поддерживаемая конкретной платформой и установленными DIMM, например DDR5-6400 для соответствующих конфигураций EPYC 9005

• чередование памяти - включено с учетом выбранной конфигурации NPS

• установка DIMM - задействовать все 12 каналов памяти каждого процессора

Для задач ИИ пропускная способность памяти центрального процессора может становиться одним из ограничивающих факторов. Использование всех каналов памяти и максимально поддерживаемой частоты повышает доступную пропускную способность, что особенно важно при подготовке данных и работе с закрепленной системной памятью для обмена с GPU.

Настройка хранения данных

По рекомендации Dell, режим RAID не следует использовать в конфигурациях NPS2 и NPS4 из-за заявленного повышенного риска отказов.

Системный профиль и управление питанием

Для System Profile устанавливается режим Performance или Custom.

Custom применяется в случаях, когда требуется вручную переопределить отдельные параметры, описанные далее.

Управление C-states

Рекомендация Dell для данной конфигурации ИИ: отключить Global C-State Control и DF C-States.

Переход процессора и Data Fabric между состояниями простоя может добавлять задержки выхода из них, что влияет на стабильность синхронизированных вычислительных процессов и обмена данными с GPU.

Эта настройка ориентирована прежде всего на чувствительные к задержкам и длительные нагрузки ИИ. Более ранние рекомендации AMD для HPC предусматривали отключение DF C-States при сохранении Core C-states, поэтому оптимальный вариант следует определять тестированием конкретной нагрузки.

Управление детерминированностью

• Performance Determinism - распределенное обучение на нескольких узлах. Выравнивание производительности процессоров между серверами уменьшает влияние более медленных узлов на общую скорость синхронных операций

• Power Determinism - односерверные системы и инференс. Позволяет отдельным процессорам повышать частоты при наличии запаса по питанию и охлаждению

• путь в BIOS: BIOS Settings -> System Profile Settings -> Determinism Control -> Manual

• путь в BIOS: BIOS Settings -> System Profile Settings -> Determinism Slider

Dell рекомендует выбирать режим в зависимости от характера нагрузки, а не применять один вариант для всех сценариев.

Выбор профиля питания

Для Power Profile рекомендуется режим Maximum IO Performance, поддерживающий Infinity Fabric, контроллеры памяти и корневые комплексы PCIe в высокопроизводительном состоянии.

APBDIS и фиксация P-state

Algorithm Performance Boost динамически изменяет рабочие состояния Infinity Fabric и подсистемы памяти в зависимости от нагрузки. Для задач ИИ, чувствительных к задержкам, такие переходы могут увеличивать вариативность времени выполнения.

Рекомендация: установить APBDIS = Enabled и зафиксировать соответствующее состояние Fabric на P0 - наиболее производительном фиксированном P-state. Аналогичная базовая настройка APBDIS и P0 присутствует в руководстве AMD по оптимизации EPYC для HPC.

Фиксация высокопроизводительного состояния уменьшает вариативность задержек, но одновременно повышает энергопотребление и тепловую нагрузку. При такой настройке необходимо учитывать возможности питания и охлаждения сервера.

Управление энергопотреблением PCIe - ASPM

Рекомендация Dell: Disabled.

Для плотных GPU-конфигураций переходы PCIe в энергосберегающие состояния L0s/L1 могут увеличивать задержки и в отдельных случаях сопровождаться проблемами восстановления соединения с ускорителями. Поэтому Dell рекомендует отключать ASPM для таких платформ.

Энергосбережение PCIe в режиме простоя

Рекомендация: Optimize for IO latency.

Политика энергопотребления PCIe в режиме простоя настраивается с приоритетом минимальной задержки, чтобы переходы между состояниями питания PCIe меньше влияли на стабильность обмена данными с GPU.

Настройка охлаждения через iDRAC

Тепловое ограничение частот способно снижать производительность сервера при длительной нагрузке ИИ. Поэтому профиль охлаждения должен учитывать продолжительную работу CPU, памяти и GPU с высоким энергопотреблением.

Выбор профиля охлаждения

Путь:

iDRAC -> Configuration -> System Settings -> Hardware Settings -> Cooling Configuration -> Thermal Profile = Maximum Performance

Этот профиль изменяет параметры охлаждения и:

• повышает базовую скорость вращения вентиляторов

• снижает вероятность теплового ограничения частот CPU, памяти и GPU

• увеличивает запас для длительной работы на повышенных частотах

Настройка Fan Speed Offset

Fan Speed Offset выбирается с учетом температуры воздуха на входе в стойку.

Установленное смещение сохраняется после перезагрузки и обновления микропрограммы. На поддерживаемых платформах его можно сочетать с ручным ограничением минимальной скорости вентиляторов и температуры выходящего воздуха.

Настройка операционной системы Linux

Параметры ядра GRUB

В /etc/default/grub изменяется GRUB_CMDLINE_LINUX, после чего для систем с соответствующей конфигурацией GRUB2 создается обновленный файл загрузчика:

grub2-mkconfig -o /boot/grub2/grub.cfg

Эту команду нельзя считать универсальной для всех дистрибутивов. Например, Ubuntu обычно использует update-grub, поэтому процедуру следует сопоставлять с конкретной ОС.

Базовый набор параметров, рекомендуемый Dell:

GRUB_CMDLINE_LINUX="... pcie_aspm=off iommu=pt numa_balancing=disable pci=realloc=off"

Назначение параметров

pcie_aspm=off - отключает управление PCIe ASPM со стороны Linux; в данной конфигурации он дополняет отключение ASPM на уровне BIOS и не позволяет ОС активировать энергосберегающие состояния PCIe.

iommu=pt - включает режим passthrough по умолчанию: DMA для соответствующих устройств может обходить преобразование IOMMU. В актуальной документации Linux этот режим эквивалентен iommu.passthrough=1.

numa_balancing=disable - отключает автоматическую балансировку NUMA ядром, что позволяет сохранить заданное вручную размещение процессов и памяти.

pci=realloc=off - запрещает ядру перераспределять ресурсы мостов PCIe, первоначально назначенные BIOS. Dell рекомендует этот параметр для рассматриваемой конфигурации GPU.

Различие между iommu=pt и amd_iommu

IOMMU преобразует адреса DMA устройств в адреса физической памяти и может использоваться даже в системах без гипервизора.

iommu=pt определяет режим работы DMA и по умолчанию переводит его в режим обхода IOMMU. Это позволяет уменьшить накладные расходы преобразования адресов для устройств, которым оно не требуется.

amd_iommu= относится к параметрам драйвера AMD IOMMU и управляет его поведением. Эти параметры не следует смешивать с iommu=pt, который задает режим преобразования DMA.

Оптимизация нагрузки во время выполнения

После настройки платформы одним из наиболее значимых этапов становится привязка процессов и памяти к локальным ресурсам непосредственно при запуске нагрузки.

Привязка к NUMA-узлам с помощью numactl

Шаг 1 - определить топологию:

numactl -H

lscpu

lstopo

• numactl -H - NUMA-узлы, процессорные ядра и объем памяти каждого узла

• lscpu - топология процессоров и ядер

• lstopo - иерархическая топология системы, включая подключение устройств PCIe

Шаг 2 - определить соответствие GPU и NUMA:

rocm-smi --showtoponuma

для AMD Instinct

nvidia-smi topo -m

для NVIDIA.

Шаг 3 - привязать нагрузку:

numactl --cpunodebind=0 --membind=0 ./ai_workload

или:

numactl --physcpubind=0-15 --membind=0 ./ai_workload

Для контролируемой NUMA-локальности следует задавать как привязку CPU, так и --membind: без явной привязки памяти часть выделений может размещаться в удаленных NUMA-узлах.

Привязка процессорных ядер к PCIe и GPU

Основной принцип: процессы CPU, обслуживающие конкретный GPU, следует по возможности размещать в том же NUMA-домене, что и корневой комплекс PCIe этого ускорителя.

При NPS4 корневые комплексы PCIe распределяются между NUMA-доменами. Привязка рабочих процессов каждого GPU к соответствующему локальному домену сокращает междоменный обмен через Infinity Fabric при:

• передаче данных между системной памятью и GPU

• подготовке данных в закрепленной памяти

• координации NCCL/RCCL со стороны CPU

• планировании рабочих процессов программной среды

Соответствие необходимо проверять непосредственно на конкретном сервере: разводка линий PCIe различается между PowerEdge XE7745, XE9785/XE9785L и XE9685L.

Пример запуска распределенного обучения:

numactl --cpunodebind=<gpu_numa> --membind=<gpu_numa> python train.py --local-rank <id>

Привязка OpenMP, если она используется:

export OMP_NUM_THREADS=<cores_per_node>

export OMP_PROC_BIND=close

export OMP_PLACES=cores

export GOMP_CPU_AFFINITY="<core_range>"

Заключение

В конечном счете оптимальная конфигурация определяется сценарием эксплуатации:

• для тщательно оптимизированных и критичных к производительности систем ИИ предпочтительны детальное разделение NUMA и явная привязка вычислительных ресурсов

• для универсальных и смешанных нагрузок приоритетом могут быть простота настройки и стабильность, а не достижение максимальной производительности

Поэтому наиболее эффективный подход - целенаправленная настройка с учетом характера нагрузки и обязательная проверка результатов на репрезентативных приложениях.

Соблюдение локальности ресурсов, минимизация вариативности задержек и корректная привязка нагрузок - базовые принципы для построения предсказуемой, масштабируемой и производительной инфраструктуры ИИ на серверах Dell PowerEdge с процессорами AMD.
