Главные принципы охлаждения серверной комнаты

Современные серверы выделяют колоссальное количество тепла. Процессоры мощностью 350-500 Вт, массивы GPU с тепловыделением свыше 5 кВт — всё это требует эффективного охлаждения серверной комнаты. Без правильно организованной системы охлаждения серверное оборудование быстро выйдет из строя, а вместе с ним встанет и весь бизнес.

Значение правильного охлаждения серверной комнаты

Критическая важность охлаждения серверных помещений обусловлена несколькими факторами. Перегрев оборудования снижает производительность процессоров, вызывает сбои в работе памяти и накопителей. При температурах выше 35°C срок службы компонентов сокращается вдвое. Каждые 10°C превышения оптимальной температуры увеличивают вероятность отказа серверов на 50%.

Финансовые потери от простоя серверов исчисляются тысячами долларов в час. Для крупных дата-центров речь идет о миллионных убытках. Современные компании полностью зависят от работоспособности IT-инфраструктуры — остановка сервера означает прекращение бизнес-процессов. Развитие технологий привело к экспоненциальному росту тепловыделения: если серверы начала 2000-х потребляли 200-300 Вт, то современные системы с GPU для искусственного интеллекта достигают 10-15 кВт на узел.

Dell заявляет, что их новейшие стойки способны рассеивать до 480 кВт тепловой нагрузки, что в 20 раз превышает показатели предыдущих поколений серверного оборудования. Поэтому компании вынуждены пересматривать подходы к проектированию систем охлаждения.

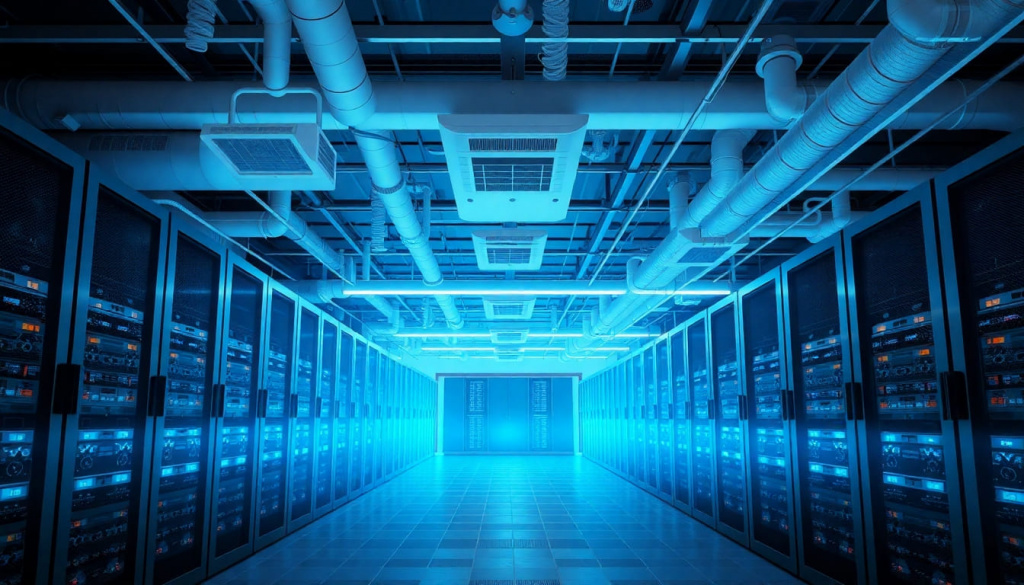

Основные задачи системы охлаждения

Казалось бы, поставил кондиционер помощнее — и проблема решена. Но не все так просто. Система охлаждения серверной должна решать целый комплекс задач:

• Отвод избыточного тепла — главная задача, от которой зависит работоспособность всей инфраструктуры. Современные процессоры автоматически снижают частоту при перегреве;
• Поддержание стабильной температуры — колебания температуры так же опасны, как и перегрев. Термоциклирование ведет к деградации паяных соединений;
• Контроль влажности воздуха — слишком сухой воздух провоцирует статическое электричество, которое может вывести из строя чувствительные компоненты. Избыточная влажность же вызывает коррозию контактов;
• Фильтрация воздуха — пыль забивает вентиляторы и радиаторы, что снижает эффективность охлаждения серверного оборудования;
• Равномерное распределение холодного воздуха — исключение локальных перегревов, которые могут вывести из строя отдельные компоненты сервера.

Современные системы решают эти задачи комплексно, используя интеллектуальные алгоритмы управления.

Ключевые принципы

Поддержание оптимальной температуры и влажности

Стандарт ASHRAE TC 9.9 определяет оптимальные параметры для серверных помещений:

Производители серверов адаптируют оборудование под эти условия. Dell PowerEdge поддерживает работу при температурах до 45°C благодаря технологии Smart Cooling. Серверы Lenovo Neptune способны использовать охлаждающую воду температурой до 50°C, что позволяет отказаться от дорогостоящих чиллеров и работать даже в жарком климате.

Важно понимать, что оптимальная температура зависит от типа оборудования в серверной комнате. Для серверов с механическими дисками рекомендуется поддерживать 20-22°C, для систем с твердотельными накопителями можно повысить до 25-27°C без ущерба надёжности. С влажностью тоже не все просто. Оптимальный диапазон – 40-60%. Выше – появляется конденсат, ниже – накапливается статическое электричество. И то, и другое губительно для электроники.

Эффективное распределение холодного воздуха

Недостаточно просто охладить воздух в помещении. Нужно, чтобы холодный воздух попадал на вход серверов, а горячий — эффективно отводился. Иначе получится ситуация, когда кондиционеры работают на полную мощность, а серверы все равно перегреваются.

Основные подходы:

Концепция холодных и горячих коридоров. Серверные стойки устанавливаются рядами, фронтальные части направлены друг к другу. Холодный воздух подаётся в коридор между фронтальными сторонами, горячий отводится с тыльной стороны. Эффективность системы охлаждения повышается на 20-40% по сравнению с хаотичным размещением.

Изоляция воздушных потоков. Dell в серверах PowerEdge R7625 применяет технологию Smart Flow — изолированный воздушный канал через центр шасси, повышающий эффективность охлаждения на 17% и снижающий энергопотребление вентиляторов до 52%. HPE использует многовекторную подачу с зональным контролем вентиляторов, что позволяет охлаждать каждый компонент индивидуально.

Контейнеризация потоков. Физическая изоляция холодных или горячих коридоров повышает эффективность на 30-40%. Используются шторы, двери или жесткие панели. Важно обеспечить герметичность — даже небольшие щели снижают эффективность системы.

Минимизация тепловых зон и горячих точек

В любой серверной есть проблемные места. Где-то стоит особо мощное оборудование, где-то плохо циркулирует воздух. Результат — локальные перегревы, которые могут вывести технику из строя.

Методы борьбы:

1. Мониторинг температуры в реальном времени — современные серверы оснащены десятками датчиков. ASUS в модели ESC N8-E11 использует раздельные аэродинамические схемы: процессоры охлаждаются прямым фронтальным потоком через радиаторы, а восемь GPU — горизонтальным тыловым через собственный канал.
2. Адаптивное управление вентиляторами — скорость вращения регулируется индивидуально для каждой зоны серверного шкафа. Supermicro применяет зональную вентиляцию в платформах BigTwin и FatTwin с независимыми группами вентиляторов для каждой вычислительной платы.
3. Оптимизация размещения оборудования — самые горячие серверы размещают ближе к источникам холода. Критически важно избегать размещения мощных GPU-серверов рядом друг с другом.

Обеспечение постоянного мониторинга условий

Система мониторинга — глаза и уши серверной комнаты. Без неё невозможно обеспечить надежную работу. Контролируемые параметры:

• температура воздуха в ключевых точках помещения;
• температура на входе и выходе каждого серверного шкафа;
• влажность и точка росы;
• скорость воздушного потока;
• перепад давления на фильтрах;
• энергопотребление систем охлаждения;
• состояние вентиляторов и компрессоров.

Интеграция с DCIM-системами позволяет прогнозировать проблемы и оптимизировать работу охлаждения. Современные решения используют машинное обучение для предсказания отказов.

Выбор и проектирование системы охлаждения

Типы систем охлаждения: кондиционеры, криогенные системы, жидкостное охлаждение

Прецизионные кондиционеры для серверной остаются базовым решением для большинства серверных комнат. Они обеспечивают точный контроль температуры (±1°C) и влажности (±5%), но их эффективность ограничена при плотности свыше 10-15 кВт на стойку. Преимущества: надежность, простота обслуживания, отработанные технологии. Недостатки: высокое энергопотребление, ограниченная масштабируемость.

Фрикулинг использует наружный воздух для охлаждения серверной. Экономия энергии достигает 70% в холодном климате. Требуется тщательная фильтрация и контроль влажности. В климате Москвы эффективен 6-7 месяцев в году.

Жидкостное охлаждение становится стандартом для высокоплотных инсталляций:

• Прямое жидкостное (DLC) — холодные пластины устанавливаются на CPU/GPU. Dell PowerEdge DLC отводит до 98% тепла жидкостью. HPE Apollo 6500 Gen10 Plus с интегрированной системой прямого жидкостного охлаждения надежно охлаждает до 16 GPU.
• Иммерсионное — погружение серверов в диэлектрическую жидкость. Gigabyte предлагает готовые решения с PUE 1.05 и специально адаптированные серверы без вентиляторов.
• Гибридное — сочетание воздушного и жидкостного. Lenovo Neptune 6-го поколения обеспечивает 100% отвод тепла при плотности 100 кВт на стойку.

Расчет мощности системы

Точный расчёт холодопроизводительности критичен для эффективной работы системы охлаждения. Формула расчета:

Q = Q_серверы + Q_ИБП + Q_освещение + Q_люди + Q_теплопритоки + Q_запас

Где:

• Q_серверы = суммарное энергопотребление × 0.95
• Q_ИБП = мощность ИБП × (1 - КПД)
• Q_освещение = 10-20 Вт/м²
• Q_люди = 100-150 Вт/человек

Рекомендуется закладывать запас 20-30% для будущего расширения.

Расположение оборудования и вентиляционных отверстий

Правильное размещение оборудования может снизить нагрузку на систему охлаждения на 20-30%. Ключевые принципы:

• минимизация длины воздуховодов — каждый метр снижает эффективность на 2-3%;
• исключение рециркуляции — горячий воздух не должен попадать на вход серверов;
• равномерное распределение нагрузки — избегайте концентрации мощного оборудования;
• учет направления воздушных потоков — все серверы должны "дышать" в одном направлении.

Энергопотребление и эффективность

Оптимизация расхода энергии

Охлаждение потребляет 30-50% энергии ЦОД. В старых дата-центрах этот показатель может достигать 60%. Методы оптимизации:

Повышение рабочих температур. Современные серверы надежно работают при 27-30°C. Каждый градус повышения экономит 4-5% энергии на охлаждение. Google в своих ЦОД поддерживает температуру 27°C, экономя миллионы долларов.

Использование экономайзеров. В холодное время года наружный воздух охлаждает теплоноситель без включения компрессоров. Это особенно актуально для российского климата.

Адаптивное управление. Системы искусственного интеллекта прогнозируют нагрузку и заранее корректируют параметры охлаждения. DeepMind от Google снизил потребление на 40%.

Использование энергоэффективных технологий

Инверторные компрессоры плавно регулируют производительность, экономя до 30% энергии по сравнению с традиционными. Работают в диапазоне 10-100% мощности.

EC-вентиляторы с электронной коммутацией потребляют на 40% меньше энергии и создают на 10 дБ меньше шума. Срок службы выше в 2-3 раза.

Адиабатическое охлаждение использует испарение воды. КПД достигает 95% против 70% у традиционных систем.

Жидкостное охлаждение нового поколения:

• xFusion FusionServer V6 с микроканальными cold-plate достигает PUE 1.05-1.1;
• Lenovo ThinkSystem N1380 Neptune обеспечивает работу без кондиционеров;
• Supermicro DLC-2 отводит 98% тепла от узла с 8 GPU, снижая TCO на 20%.

Обеспечение безопасности и надежности

Резервное охлаждение

Отказ системы охлаждения критичнее отключения электричества — перегрев наступает за минуты. Схемы резервирования:

• N+1 — один резервный кондиционер для серверной на группу. Минимальная защита;
• N+2 — два резервных блока. Позволяет проводить обслуживание;
• 2N — полное дублирование всех компонентов. Стандарт для критичных систем;
• 2(N+1) — два независимых контура с резервированием. Максимальная надежность.

Защита от перегрева и отказов

Многоуровневая защита включает:

1. Автоматическое снижение частоты процессоров при перегреве.
2. Системы раннего оповещения при приближении к пороговым значениям.
3. Аварийные портативные кондиционеры мощностью 5-20 кВт.
4. Тепловые шторы и барьеры для изоляции горячих зон.

Регулярное обслуживание и контроль системы

Профилактика дешевле ремонта. График обслуживания:

Ежедневно: проверка показаний датчиков через систему мониторинга, визуальный осмотр на предмет утечек.

Еженедельно: контроль вибрации вентиляторов, проверка дренажных систем.

Ежемесячно: очистка или замена фильтров, калибровка датчиков температуры.

Ежеквартально: проверка уровня хладагента, тестирование резервных систем, термография серверных шкафов.

Ежегодно: полная диагностика компрессоров, промывка систем жидкостного охлаждения.

Заключение

Эффективное охлаждение серверной комнаты — это баланс между надежностью, энергоэффективностью и экономической целесообразностью. Универсального решения не существует — каждый проект требует индивидуального подхода.

Основные рекомендации:

1. Начните с правильного проектирования — исправление ошибок обойдется в 5-10 раз дороже. Используйте CFD-моделирование.
2. Инвестируйте в мониторинг — предотвращение проблем дешевле устранения последствий.
3. Рассмотрите жидкостное охлаждение — при плотности свыше 20 кВт на стойку это единственное решение.
4. Не экономьте на резервировании — простой серверов обходится дороже дополнительного оборудования.
5. Следите за трендами — технологии охлаждения развиваются стремительно.

Правильно спроектированная и обслуживаемая система охлаждения — это инвестиция в бесперебойную работу IT-инфраструктуры. В эпоху цифровой трансформации от этого зависит успех всего бизнеса.
