Обзор: HPE ProLiant DL380 Gen11 — универсальный стоечный сервер

HPE ProLiant DL380 Gen11 — двухпроцессорный стоечный сервер форм-фактора 2U, рассчитанный на ресурсоёмкие корпоративные нагрузки. В этой версии платформа получила поддержку процессоров Intel Xeon Scalable 4-го и 5-го поколений (Sapphire Rapids), оперативной памяти DDR5, интерфейсов PCIe 5.0 и расширенные возможности I/O.

Оперативная память теперь расширяется до 8 ТБ за счёт модулей HPE DDR5 SmartMemory (достигается модулями 256 ГБ и доступно только с 2× Xeon 9500/8500 серий TDP ≤ 350 Вт), а потенциал масштабирования I/O вырос благодаря восьми слотам PCIe 5.0 и двум разъёмам OCP 3.0 под сетевые модули. Конфигурация дисковых корзин серьёзных изменений не претерпела — ёмкости DL380 всегда хватало с запасом, однако в Gen11 добавлена поддержка SAS4 (только при установке контроллера HPE MR408i-o Gen11 (OCP) и твердотельных накопителей NVMe EDSFF, что открывает путь к ещё более быстрой и плотной системе хранения.

DL380 Gen11 традиционно остаётся «рабочей лошадкой» линейки HPE: в компактном 2U-корпусе реализовано множество вариантов дисковых корзин и слотов расширения, что позволяет гибко подбирать конфигурацию под конкретные задачи. По сравнению с моделями на базе Ice Lake (3-е поколение Xeon Scalable) новинка обеспечивает заметный прирост производительности во всех типах рабочих нагрузок.

Флагманский стоечный сервер HPE — ProLiant DL380 — традиционно славится богатой аппаратной базой, позволяющей уверенно справляться практически с любыми корпоративными нагрузками. Сервер ориентирован и на SMB-сегмент, и на крупные предприятия с разнообразными и требовательными сценариями: высоковиртуализированные среды, облачные сервисы, Big Data и AI-приложения. В числе ключевых обновлений — официальная поддержка ускорителей NVIDIA H100, L40 и L4, что открывает возможности для построения систем машинного обучения и аналитики прямо в стандартной стойке.

Сервер установил мировой рекорд в бенчмарке TPC-H при нефрагментированном масштабе данных 10 000 GB. Напомним, TPC-H — это эталонная нагрузка для систем поддержки принятия решений (DSS), имитирующая запросы к крупным аналитическим БД. На уровне 10 ТБ такой рекорд фактически означает, что несколько узлов DL380 Gen11, работающих в паре, выполняют аналитику быстрее всех. Кроме того, система показала лучшее в мире время среди двухпроцессорных конфигураций и стала первой платформой, преодолевшей отметку в 2 млн QphH (Composite Queries per Hour) в рамках того же теста.

По данным HPE, производительность DL380 Gen11 превышает показатели серверов предыдущего поколения Dell PowerEdge R940xa на 42,79 %. Для справки: PowerEdge R940xa — это 4U-платформа с базовой двухсокетной конфигурацией, которую можно расширить до четырёх процессоров посредством дополнительной CPU мезонин-платы.

В тестовой конфигурации HPE использовала Xeon 8490H+ по 60 ядер на сокет. Безусловно, цифры впечатляют, но «сухие» бенчмарки не дают полной картины. Поэтому далее — подробный разбор аппаратной архитектуры сервера.

Базовая архитектура

В основе DL380 Gen11 — процессоры Intel Xeon Scalable 4-го и 5-го поколений (Sapphire Rapids), которые приносят сразу несколько ключевых апгрейдов:

• Поддержка DDR5 (до 1,6-кратного прироста пропускной способности памяти).
• Интерфейсы PCIe 5.0 для современных GPU, NVMe и сетевых карт.
• Шина Ultra Path Interconnect 2.0 с повышенной скоростью межпроцессорного обмена.

Важно! Для 5-го поколения требуется ROM-upgrade 2.0 и SUT 2.10 (доступно с марта 2025 г.)

Подсистема хранения HPE ProLiant DL380 Gen11

DL380 Gen11 впечатляет набором поддерживаемых интерфейсов, носителей и форм-факторов. Передняя панель выполнена по фирменной трехсекционной схеме HPE и допускает гибкую компоновку.

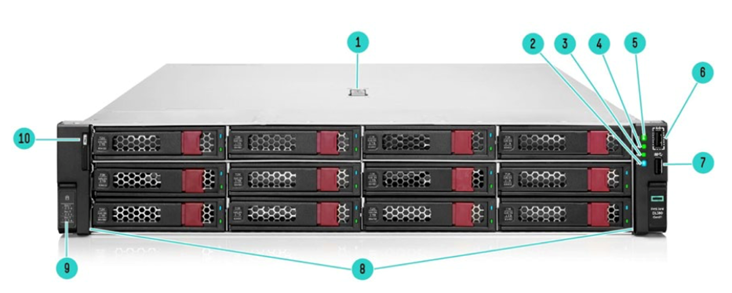

Вид спереди — шасси с 12 LFF-отсеками для 3,5ʺ накопителей

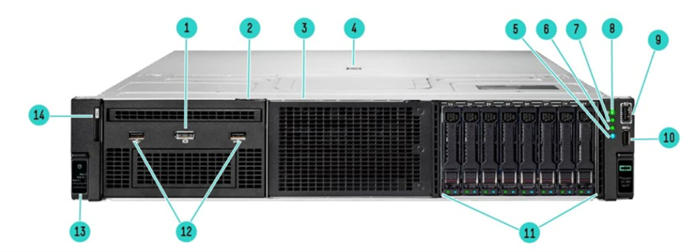

Вид спереди — шасси SFF с опциональным универсальным медиа-отсеком

До 24 SFF (2,5ʺ) накопителей:

Данное шасси предлагает наиболее широкие возможности по расширению:

• Базовая конфигурация на 24 отсека спереди.
• Компактная конфигурация на 8 отсека.
• При установке задней корзины добавляется ещё 6 слотов, всего 30.
• Опциональный mid-tray позволяет установить ещё 8 накопителей, доведя суммарную вместимость до 30 SFF-дисков.

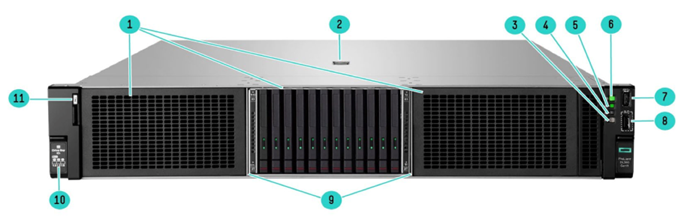

Вид спереди — шасси с EDSFF-отсеками

До 36 NVMe EDSFF модулей для максимальной плотности и производительности:

Это шасси доступно в двух вариантах расширения:

• Версия с 12 отсеками EDSFF.
• Версия с 20 отсеками EDSFF.

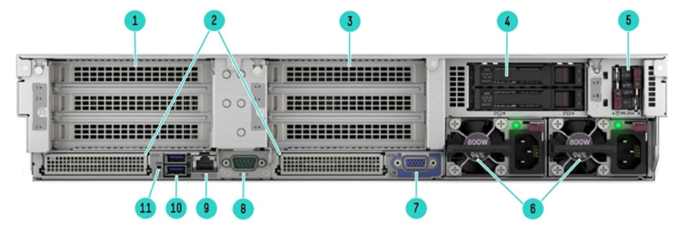

Вид сзади — стандартная конфигурация для всех DL380 Gen11

За счёт части слотов расширения можно добавить до трёх задних корзин по два SFF-диска каждая. Учтите температурные ограничения HPE: система поддерживает максимум 30 SFF-накопителей. Дополнительно можно установить верхнюю корзину на 4 LFF или 8 SFF — она располагается над процессорами, заменяет воздуховод и требует оснастить CPU низкопрофильными (1U) высокоэффективными радиаторами.

На задней панели сервера также предусмотрены два слота OCP, и в один из них можно установить контроллер хранения HPE MR408i-o OCP 3.0 (поколение Gen11). По заявлениям HPE, этот контроллер оптимален для ЦОД-сред с поддержкой как режимов RAID, так и HBA/Pass-through. Он рассчитан на линии PCIe 4.0 и выпускается в двух форм-факторах: стандартная карта PCIe HHHL и модуль OCP NIC 3.0. Контроллер оснащён кэшем 4 ГБ и поддерживает диски SATA 6 Гбит/с, SAS 12 Гбит/с и NVMe 16 Гбит/с через восемь портов SlimSAS. В документации QuickSpecs упоминается также версия с поддержкой SAS 24 Гбит/с.

В отличие от серверов HPE на базе AMD, все модели с процессорами Intel оснащаются встроенным RAID-контроллером на системной плате. Им служит Intel VROC (Virtual RAID on CPU), поддерживающий до 14 SATA-дисков или 8 прямоподключённых NVMe-устройств и позволяющий создавать программно управляемые массивы RAID 0, 1, 10 и 5.

В этой конфигурации отсутствуют встроенные сетевые порты, поэтому во второй слот OCP обычно установлен контроллер HPE Broadcom BCM5719 OCP 3.0 с четырьмя портами 1 GbE RJ-45. Это энергоэффективное решение под виртуализированные среды. Сам слот OCP поддерживает и другие адаптеры: 10 GbE, 25 GbE, 100 GbE и даже 200 GbE с интерфейсами SFP/SFP+/SFP28 или, для 100 GbE, двойным QSFP28.

Между OCP-модулями расположены индикатор UID, два порта USB 3.0, выделенный сетевой разъём iLO для удалённого управления и опциональный последовательный порт; рядом с парой резервируемых БП установлен VGA-разъём. Над блоками питания можно добавить загрузочный модуль NS204i-u: два тыловых M.2 NVMe-диска, объединённые в аппаратный RAID 1. Система всё ещё поддерживает загрузку с SD-карты или USB-накопителя, однако в последних версиях VMware изменились рекомендации по установке — начиная с VMware ESXi 7.0 для установки гипервизора потребуется локальный накопитель с постоянным хранением.

Сервер поддерживает источники питания 800 Вт, 1000 Вт и 1600 Вт с сертификатами 80 Plus Platinum или Titanium.

Управление сервером

Интегрированный порт iLO (Integrated Lights-Out) на задней панели позволяет администраторам управлять сервером удалённо через обычный веб-браузер. Платформа поставляется с iLO 6 Standard и функцией Intelligent Provisioning, что даёт возможность мониторить, настраивать и обновлять систему из любой точки.

Для управления отдельным сервером этого достаточно, однако при работе в составе кластера или стойки можно задействовать HPE OneView Standard (доступен для скачивания). Расширенные возможности обеих систем — iLO Advanced и OneView Advanced — приобретаются по лицензии.

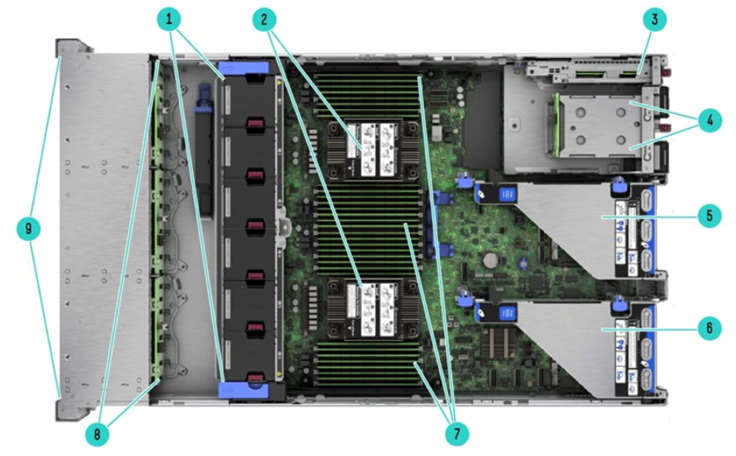

Вид изнутри — шасси с 8 SFF-отсеками

Шасси сервера выполнено крайне добротно: сняв крышку, мы видим аккуратный внутренний дизайн, где два процессорных разъёма расположены ближе к передней части системной платы и по обе стороны окружены группами из восьми слотов DIMM.

При снятой крышке видно, насколько лаконична базовая конфигурация: установлен только один райзер с тремя слотами PCIe — и на этом список разъёмов практически заканчивается. Однако варианты райзеров бывают разные.

Первичный райзер поставляется в двух исполнениях:

• Два слота ×8 PCIe 5.0 + один ×16.
• Или три слота ×16 PCIe 5.0.

Во всех случаях коннекторы имеют полную 16-линковую электрическую проводку.

Опциональный вторичный райзер, который располагается рядом с первичным, тоже поддерживает PCIe 5.0 и предлагается в двух вариантах:

• Три слота ×16.
• Или комбинация двух ×8 и одного ×16 (все с 16-линковыми коннекторами).

Третичный райзер устанавливается над блоками питания и включает два слота:

• Либо один ×16 PCIe 5.0 и один ×16 PCIe 4.0.
• Либо оба PCIe 5.0 (комбинация ×8 и ×16).

Следует учитывать, что при установке задних дисковых корзин часть этих PCIe-слотов будет перекрыта.

Для фронтальной корзины на 8 дисков предусмотрен единый бэкплейн, сразу за которым располагается ряд вентиляторов. Если в систему устанавливаются GPU-ускорители, промежуточные (mid-tray) корзины, высокопроизводительные NVMe-диски, три фронтальные корзины одновременно или процессоры с TDP > 205 Вт, требуется комплект высокопроизводительных вентиляторов.

Платформа основана на чипсете Intel C741 и поддерживает процессоры с тепловым пакетом до 350 Вт. Большинство таких CPU должны охлаждаться высокоэффективным радиатором, а модели с суффиксом «Q» (фактически рассчитанные на жидкостное охлаждение) требуют радиатора «максимальной» производительности — по сути, жидкостного.

Сервер совместим с линейками процессоров Platinum, Gold, несколькими моделями Silver и одной Bronze. Поддерживается только регистровая память DDR5 RDIMM, обеспечивающая до 60 % прироста пропускной способности по сравнению с DDR4. При заполнении всех 32 слотов модулями по 256 ГБ возможна конфигурация до 8 ТБ ОЗУ с частотой 4800 MT/с (зависит от процессора). Так, единственный процессор Bronze ограничен 4000 MT/с — что всё-таки быстрее максимальных 3200 MT/с у DDR4; некоторые CPU Silver и Gold тоже поддерживают более низкие частоты, чем 4800 MT/с.

Платформа допускает установку максимум трёх GPU-ускорителей NVIDIA H100 80 ГБ, L40 48 ГБ, A16 64 ГБ или A100 80 ГБ (форм-фактор PCIe). Альтернативно можно разместить до восьми ускорителей NVIDIA L4 24 ГБ PCIe.

• Единственный адаптер, рассчитанный на PCIe 5.0, — NVIDIA H100 80 ГБ; при установке трёх таких карт обязателен комплект прямого жидкостного охлаждения.
• H100 не поддерживается в конфигурациях шасси с 24 SFF или 12 LFF дисковыми корзинами.
• GPU H100 предназначен для трансформационных задач ИИ-обучения и ускоряет широкий спектр нагрузок — HPC, AI/ML, научный анализ и т.д. Карта поддерживает разделение на до семи виртуальных экземпляров (2-е поколение MIG).

Важно учитывать многочисленные примечания производителя: для разных GPU требуются определённые комплекты вентиляторов, конкретные слоты PCIe, кабель-киты и ограничения по вариантам дисковых корзин.

Управление сервером HPE ProLiant DL380 Gen11

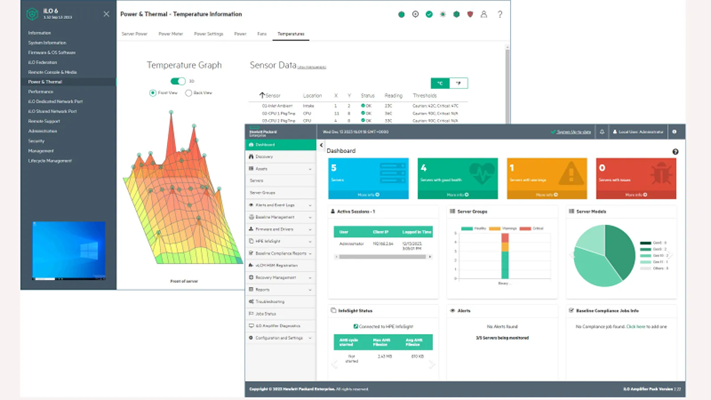

Система удалённого управления в DL380 Gen11 реализована на базе встроенного контроллера HPE iLO 6, который предоставляет широкий набор средств мониторинга и администрирования, а также расширенные функции безопасности. На основе возможностей iLO 5, таких как Secure Start и «кремниевая корневая доверия» (silicon root of trust) для проверки прошивки, модуль iLO 6 SPDM (Security Protocol and Data Module) аутентифицирует все аппаратные компоненты, включая опционные PCIe-карты, и мгновенно предупреждает о появлении «враждебных» устройств.

Контроллер iLO 6 интегрируется с веб-консолью HPE OneView, которая из единого окна позволяет мониторить и администрировать все серверы HPE, гипервизоры, СХД, пулы ресурсов и коммутаторы. Для массового учёта и проверки соответствия конфигураций служит HPE iLO Amplifier Pack — решение, способное обнаруживать до 10 000 серверов Gen8-Gen11, собирать инвентаризационные данные и формировать отчёты о соответствии политик.

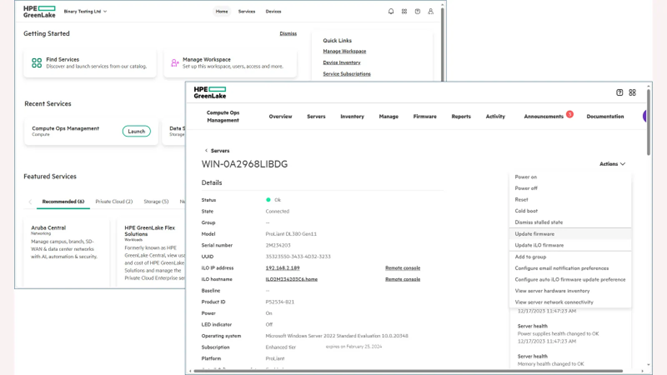

Как часть облачных сервисов HPE GreenLake, портал Compute Ops Management (COM) отображает всю инфраструктуру, упрощает развёртывание серверов и автоматизирует соблюдение жизненного цикла ПО и прошивок. В пробной 90-дневной версии COM получил обновлённый интерфейс и возможность подключать локальные экземпляры OneView, что особенно полезно для устаревших Gen8 и Gen9, которые напрямую из COM не управляются.

Мы добавили DL380 Gen11 в учётную запись COM по серийному номеру и артикулу, назначили теги и поместили сервер в группу. На домашней странице COM сразу отобразилось его состояние; при детальном просмотре доступны все аппаратные компоненты, массивы RAID, установленная ОС и др., а также консольный доступ. Уже через несколько минут портал выявил отсутствие актуального пакета сервис-прошивок (SPP) и предложил выполнить удалённое обновление.

Технические характеристики и сравнение платформ серверов HPE ProLiant DL380 Gen11

Для ИТ-специалистов, планирующих модернизацию инфраструктуры или новое развёртывание, важно понимать различия версий DL380 Gen11. Рассмотрим все варианты, включая стандартные конфигурации (SFF, LFF, EDSFF) и оптимизированную для GPU модель DL380a.

Обзор базовой архитектуры серверов HPE ProLiant DL380 Gen11

Все серверы DL380 Gen11 обладают едиными базовыми возможностями:

• Процессоры: два процессора Intel Xeon Scalable 4-го или 5-го поколения, до 64 ядер на каждый.
• Память: до 8 ТБ DDR5 через 32 слота DIMM (по 16 на CPU) с частотой до 4800/5600 MT/с.
• Расширение: до 8 слотов PCIe 5.0 и 2 слотов OCP 3.0 для сетевых адаптеров.
• Безопасность и управление: контроллер HPE iLO 6 с аппаратной корневой доверия (silicon root of trust) и другими механизмами защиты прошивки.

Стандартные конфигурации серверов HPE ProLiant DL380 Gen11

Конфигурация SFF-модели (диски 2,5″)

• Базово: 8 фронтальных отсеков SFF.
• Расширение: до 24 фронтальных + 6 задних SFF, всего 30 накопителей.
• Поддержка дисков: SAS, SATA и NVMe (через Tri-Mode-бэкплейны).
• Сценарии применения: универсальные и смешанные нагрузки, виртуализация, общесерверные задачи.

Примечание: Ранние версии статьи ссылались на неофициальные данные о поддержке 38 дисков; официально HPE ограничивает конфигурацию 30 SFF-накопителями из-за тепловых ограничений.

Конфигурация LFF-модели (диски 3,5″)

• Базово: 12 фронтальных LFF-отсеков.
• Расширение: опционально 4 задних LFF-отсека, всего 16 накопителей.
• Поддержка дисков: преимущественно HDD/SSD SAS или SATA.
• Сценарии применения: задачи, где критична ёмкость — резервное копирование, data-lake-хранилища, массивы большого объёма.

Конфигурация EDSFF NVMe-модели (полностью флеш-NVMe)

• Опции корзин: 12 или 20 фронтальных EDSFF-отсеков.
• Поддержка накопителей: NVMe-диски PCIe Gen5 в форм-факторе EDSFF.
• Сценарии применения: высокопроизводительные флеш-нагрузки (VDI, аналитика в реальном времени, инфраструктуры SDS на базе NVMe).

Модель HPE ProLiant DL380a Gen11 — оптимизированная под ускорители

• Вместимость GPU: до 4 двухслотовых либо 8 односотовых ускорителей.
• Охлаждение и питание: усиленный воздушный тракт; до 4 БП (2 из них — резерв для GPU).
• Оперативная память: 24 слота DIMM, максимум ≈ 3 ТБ DDR5.
• Отсеки для дисков: 8 фронтальных (SFF или EDSFF); mid-tray и задние корзины не предусмотрены.
• Сценарии применения: AI/ML-нагрузки, HPC и вычисления с активным использованием GPU.

Каждая конфигурация DL380 Gen11 рассчитана на определённый тип ИТ-нагрузок. Хотите ли вы развернуть виртуализированную среду, создать систему хранения большого объёма или спроектировать кластер ИИ, для каждой задачи найдётся соответствующая модель DL380 Gen11. Зная её ограничения и сильные стороны, вы сможете точнее планировать инфраструктуру и принимать более грамотные решения.

Сравнение конфигураций

Как выбрать подходящий сервер HPE ProLiant DL380 Gen11

• SFF-вариант — универсальное решение. Оптимален, если нужна гибкая конфигурация хранилища при высокой производительности.
• LFF-вариант — лучшее соотношение «ёмкость / стоимость». Выгоден, когда приоритетом является максимальный объём данных по минимальной цене за ТБ.
• EDSFF-вариант — высокая скорость и плотность NVMe. Идеален для полностью флеш-сред, где критичны задержки и пропускная способность.
• DL380a (GPU-ориентированный) — выбирайте, если рабочие нагрузки требуют нескольких GPU или интенсивных вычислений на ускорителях.

HPE ProLiant DL380 Gen11 — стоит ли игра свеч?

Универсальность модели позволяет подбирать конфигурацию HPE ProLiant DL380 Gen11 под любые задачи — от классических HDD-массивов большой ёмкости до сверхбыстрых NVMe-решений для аналитики и ИИ-нагрузок. Функциональность у DL380 Gen11 впечатляющая, но если такие возможности избыточны, всегда можно выбрать более компактный 1U-сервер HPE ProLiant DL360 Gen11.

Существует ряд причин, по которым HPE ProLiant DL380 остаётся одним из самых популярных серверов компании: он сочетает выдающиеся возможности масштабирования с богатым набором сервисов хранения данных по привлекательной цене. Поколение DL380 Gen11 привносит множество новшеств, делая платформу идеальным выбором для самых требовательных корпоративных нагрузок, а фирменные средства удалённого управления HPE по-прежнему являются лучшими в отрасли.
