Обзор: Семейство систем хранения Dell PowerVault ME5: ME5012, ME5024, ME5084

Системы хранения Dell PowerVault ME5 — блочные системы хранения, специально созданные и оптимизированные для SAN- и DAS-сред с ограниченным бюджетом, где важны простота, производительность и доступная цена. Сказать, что эту СХД просто развернуть и администрировать, — значит ничего не сказать. Серия PowerVault ME5 пришла на смену PowerVault ME4, выпущенной в 2018 году.

На практике жизненный цикл корпоративных СХД обычно составляет 5–7 лет: по его завершении оборудование перестает отвечать требованиям по производительности, емкости или совместимости с новыми технологиями. Поскольку серия Dell PowerVault ME4 была выпущена в 2018 году, к середине 2025 года большинство таких систем уже подошли к концу своего жизненного цикла, что делает их замену на более производительные ME5 не только актуальной, но и экономически оправданной.

Серверы Dell PowerEdge и PowerVault ME5 - Расширение серверных возможностей

Добавление внешней системы хранения к серверам способно принести малому и среднему бизнесу ощутимые выгоды. Разделение серверов и хранилища позволяет избежать необходимости замены или апгрейда серверов из-за нехватки ёмкости. Использование массивов PowerVault ME5 с контроллерами или JBOD-полок даёт возможность проводить модернизацию и обслуживание серверов без прерывания доступа к данным — они продолжают храниться на своём месте. Системы хранения PowerVault ME5, прошедшие валидацию с серверами Dell PowerEdge и различными ОС, обеспечивают ИТ-инфраструктуру любого масштаба, отличающуюся высокой производительностью, масштабируемостью и экономичностью.

1. Проверенные конфигурации серверов и хранилищ
Готовые и протестированные комбинации Dell PowerEdge и PowerVault позволяют быстрее, проще и дешевле развернуть инфраструктуру для широкого спектра задач — от HPC и VDI до Microsoft SQL, систем видеонаблюдения, резервного копирования и edge-сценариев. Dell Technologies поставляет преднастроенные решения с ПО, оборудованием, сетевыми компонентами и руководствами по лучшим практикам, что позволяет начинать с малого и масштабироваться по мере роста потребностей.

2. Гибкие варианты развертывания RAID
Связка PowerEdge и PowerVault ME5 предоставляет выбор, где будет работать и управляться RAID, чтобы оптимизировать производительность и затраты. Данные могут защищаться как внутренними PERC-контроллерами в сервере, так и внешними RAID-массивами, не загружая процессор сервера. Контроллер RAID в ME5 сохраняет вычислительные ресурсы, повышает скорость чтения/записи и совместим с любой ОС. Использование ADAPT RAID ускоряет восстановление массива при сбое диска. При JBOD-подключении внутренний PERC RAID обеспечивает высокую скорость и надёжность по доступной цене.

3. Гибкость топологии
PowerEdge и PowerVault ME5 поддерживают как SAN-, так и DAS-подключения. Разделение вычислительных ресурсов и хранилища позволяет модульно наращивать инфраструктуру: заменять PowerEdge при необходимости увеличения памяти или CPU, а PowerVault ME5 — при росте объема данных. DAS подойдет для приложений, которым важна максимальная скорость ввода-вывода без сетевых задержек, SAN — для повышения доступности и организации совместного доступа к данным через несколько путей.

4. Быстрое извлечение ценности из больших данных
Связка серверов Dell PowerEdge с хранилищами PowerVault ME5 помогает хранить, обрабатывать и быстро анализировать большие массивы данных при оптимальном соотношении цены и производительности. Гибкая модульная архитектура позволяет масштабировать пропускную способность и емкость с минимальным вмешательством и без простоев.

6. Единые стандарты сервиса и поддержки
При совместном использовании PowerEdge и PowerVault ME5 заказчик получает комплексную техническую поддержку Dell без размывания ответственности. Команда специалистов опытного партнера обеспечивает высокий уровень сервиса на всех этапах — особенно важный фактор в условиях быстрого роста бизнеса и постоянных изменений.

Преимущества подхода

• Упрощенное расширение серверных ресурсов
• Высокоскоростной доступ бизнес-приложений к данным
• Множество вариантов масштабирования емкости
• Единый стандарт сервиса и поддержки Dell
• Полная совместимость PowerVault ME5 с серверами PowerEdge 16-го поколения

СХД Dell PowerVault ME5 vs. ME4

Между сериями систем хранения Dell ME4 и ME5 есть сходства, но улучшения в производительности и ёмкости у ME5 — значительные. Обновлённые процессоры Xeon с вдвое большим количеством ядер и увеличенная до 16 ГБ на контроллер памяти делают ME5 достойным кандидатом для следующего проекта.

PowerVault ME5 обеспечивает в два раза более высокую производительность по сравнению с ME4. Пропускная способность при последовательном чтении и записи выросла более чем на 70 %. Размер виртуального и линейного пула для ME5 увеличен до 4 ПБ на пул/контроллер. Сетевые возможности расширены — появилась поддержка 32 Gb FC и дополнительного оптического протокола 25 Gb iSCSI.

Кроме того, СХД Dell ME5 поддерживает работу по нескольким протоколам, совместима с широким спектром типов и объёмов дисков, включая SED-диски (с функцией самошифрования), которые можно смешивать с другими, масштабируется до 6,72 ПБ (валидация с серверами Dell PowerEdge) и поставляется с полным набором ПО. Прошивка уже рассчитана на поддержку ёмкости до 8 ПБ (в 4 раза больше) с будущими высокоемкими HDD.

Система ME5 использует существующие полки расширения ME4, что позволяет масштабироваться до 336 дисков и достигать объема в 8 ПБ. ME5 удваивает доступную ёмкость ME4, используя те же корпуса и полки. И в отличие от ME4, полный объём в 6,72 ПБ и 8 ПБ доступен как в виртуальном, так и в линейном режимах.

Конфигурации Dell PowerVault ME5

Гибкость ME5 наглядно проявляется в доступных вариантах конфигурации. Систему можно развернуть в доступной по цене полностью HDD-комплектации для начального этапа. Альтернативой станет гибридная конфигурация или полностью флеш-массив, способный удовлетворить более высокие требования растущего бизнеса. PowerVault ME5 предлагает организациям решение для хранения данных, которое легко внедрять и администрировать, при этом сохраняя широкий набор функций, обычно встречающихся в продуктах корпоративного уровня.

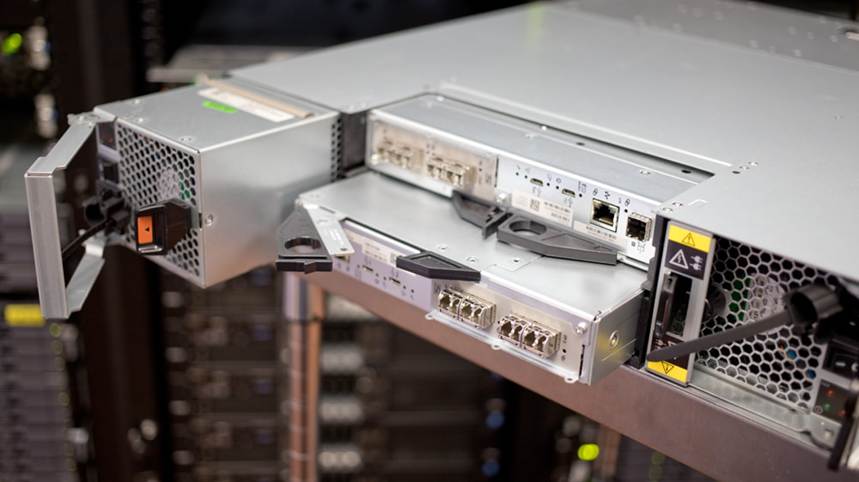

ME5 поставляется с процессорами Intel Xeon и архитектурой с двумя активными контроллерами, обеспечивая скорость чтения до 12 ГБ/с и записи до 10 ГБ/с. Для быстрого наращивания ёмкости используется внутренний протокол 12 Gb SAS.

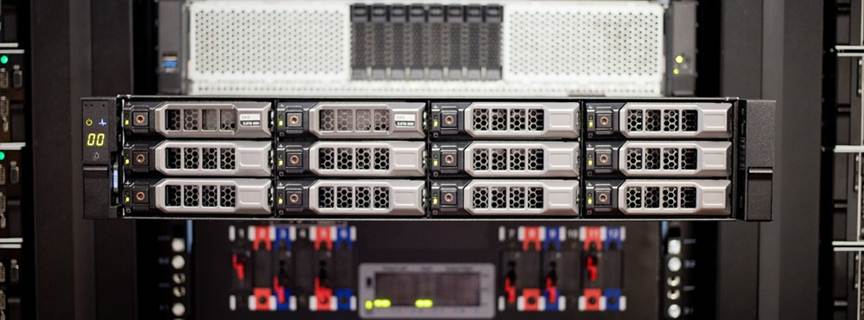

Базовые массивы PowerVault ME5012 и ME5024 имеют форм-фактор 2U, а модель ME5084 — 5U. Все базовые версии поддерживают два активных контроллера, каждый из которых оснащён 16 ГБ памяти.

Опциональные полки расширения ME5 позволяют масштабировать систему до 336 дисков или 8 ПБ. Полки расширения PowerVault ME412 и ME424 совместимы только с базовыми массивами ME5012 или ME5024, а высокая плотность ME484 поддерживается с любым из базовых массивов ME5. Доступен широкий выбор накопителей: SSD, 10K и NLSAS (включая SED с сертификацией FIPS).

Баланс между HDD и SSD

Дискуссия о том, что выбрать — SSD или HDD, остается актуальной, и мнения часто расходятся. У каждой технологии есть свои преимущества: SSD обеспечивают более высокую производительность и меньшую задержку по сравнению с традиционными HDD, но их использование для долгосрочного хранения данных экономически неоправданно — в таких случаях целесообразнее применять HDD. С ME5 и входящим в комплект ПО нет необходимости заранее выбирать только один тип накопителей. Благодаря интеллектуальному ПО авто-тиринга ME5 позволяет гибко комбинировать разные типы носителей и автоматически в реальном времени определяет, где лучше разместить данные — на HDD или SSD. Система анализирует паттерны входящих данных и размещает их на соответствующем уровне, обеспечивая оптимальную производительность.

Программное обеспечение ME5 исходит из того, что все данные потенциально критичны и требуют низкой задержки и высокой производительности, присущих SSD. Авто-тиринг работает за счет логического разбиения томов на небольшие страницы размером 4 КБ и их ранжирования по сложному алгоритму. Размещение данных выполняется на уровне sub-LUN и требует минимальных ресурсов процессора и памяти. По сути, активные критичные данные в реальном времени перемещаются на подходящий тип носителя.

Алгоритм тиринга запускается каждые пять секунд, в течение которых страницы ранжируются, сканируются и при необходимости мигрируют в реальном времени. Порядок определяется по паттернам доступа, а сканирование выявляет страницы с высоким рейтингом. Возможна смена приоритета как в сторону повышения, так и понижения, но снижение выполняется только в случае, если требуется место для других страниц с более высоким приоритетом. Чтобы избежать деградации производительности, за каждые 5 секунд перемещается не более 80 МБ данных. Основное преимущество авто-тиринга — более эффективное использование носителей.

ME5 также поддерживает SSD Read Cache как альтернативный способ задействовать SSD. Read Cache — это специализированная группа дисков, предназначенная для хранения копий данных на одном или нескольких SSD. Эти копии являются временными и дублируют данные с HDD-уровня, при этом для обеспечения отказоустойчивости не требуется установка дополнительных SSD. SSD обеспечивают ускорение операций чтения, а HDD — надёжность хранения.

Виртуализация на системах хранения Dell PowerVault ME5

Dell PowerVault ME5 — это оптимизированная для виртуализации СХД, которая сочетает высокую производительность, простоту администрирования и доступную стоимость, что делает ее подходящей как для VMware vSphere, так и для Microsoft Hyper-V.

1. Высокая производительность для виртуальных нагрузок
   ME5 обеспечивает до 800 000 IOPS и оснащается двумя активными контроллерами, что гарантирует стабильную работу даже при интенсивной нагрузке на кластеры виртуальных машин.
2. Гибкие варианты подключения
   Поддерживаются iSCSI, Fibre Channel и SAS, что позволяет интегрировать СХД в инфраструктуру любого масштаба — от небольших офисов до распределённых ЦОД.
3. Широкий спектр сценариев применения
   ME5 может использоваться как основное хранилище для VM, как пул для тестовых и разработческих сред или как вторичный массив в системах резервного копирования и аварийного восстановления.
4. Совместимость с современными гипервизорами
   Поддерживаются VMware ESXi 8.0+ и Hyper-V на Windows Server 2022+, с возможностью оптимизации хранения за счёт тонкого выделения (Thin Provisioning) и автоматического тиринга данных.
5. Выбор RAID в зависимости от задач
   RAID 10 рекомендован для нагрузок с высоким уровнем транзакций, RAID 5/6 — для универсальных VM. Виртуальные пулы позволяют гибко распределять ресурсы между проектами.
6. Оптимизация сетевой конфигурации
   Для iSCSI — выделенные VLAN, jumbo frames и NIC Teaming; для FC — корректная настройка zoning и резервных путей; для SAS — дублирование контроллеров и кабелей для отказоустойчивости.
7. Поддержка мультипасинга
   ALUA, MPIO (Windows) и round-robin (VMware) обеспечивают балансировку нагрузки между путями и предотвращают узкие места.
8. Интеграция с гипервизорами
   VMware: создание VMFS-датаcторов и управление через плагин vCenter.
   Hyper-V: использование Cluster Shared Volumes (CSV) для высокой доступности.
9. Встроенные средства защиты данных
   Снимки и копии томов можно планировать или запускать вручную, обеспечивая быструю защиту VM от сбоев или ошибок пользователя.
10. Тонкая настройка производительности
    Рекомендуется оптимизация глубины очередей, включение кэширования на стороне хоста и периодическое тестирование (IOAnalyzer, IOMeter) для контроля трендов и планирования масштабирования.

Таким образом, системы хранения Dell PowerVault ME5 позволяют выстроить надежную и производительную виртуальную инфраструктуру, сохраняя при этом доступность и экономичность решений корпоративного класса.

Производительность Dell PowerVault ME5 в задачах HPC

1. Проверенные конфигурации для HPC
   Dell предлагает валидированные комплекты PowerEdge и PowerVault ME5, включая ПО, оборудование, СХД и сетевые компоненты, что ускоряет и удешевляет развертывание HPC-сред. Эти решения позволяют начинать с малого и масштабироваться по мере роста вычислительных и стоечных требований.
2. Оптимальное соотношение цена/производительность
   Комбинация серверов PowerEdge и СХД PowerVault ME5 обеспечивает высокую скорость обработки и хранения больших объемов данных при доступной стоимости. Гибкость конфигурации RAID на стороне сервера или массива позволяет адаптировать систему под конкретные задачи HPC.
3. Гибкая топология DAS
   Возможность использования PowerVault ME5 с прямым подключением (DAS) минимизирует задержки ввода-вывода, так как серверы обращаются к данным без прохождения через коммутируемую сеть, что особенно важно в высокопроизводительных вычислительных кластерах.
4. Модульное масштабирование
   Разделение вычислительных и storage-ресурсов позволяет заменять только серверы при необходимости наращивания CPU или памяти, добавляя емкость СХД по мере роста массива данных.
5. Высокая пропускная способность
   Контроллеры PowerVault ME5 обеспечивают высокие показатели IOPS и throughput, что критично для параллельных файловых систем HPC, требующих непрерывной загрузки и выгрузки больших объёмов данных.
6. Поддержка любых ОС и файловых систем
   ME5 совместим с различными ОС и может использоваться как с серверными RAID-контроллерами PERC, так и с массивными аппаратными контроллерами самого массива.
7. Упрощенное управление
   Интеграция с Dell OpenManage Enterprise, iDRAC и CloudIQ позволяет управлять серверами и СХД из единой консоли, проводить проактивный мониторинг и сокращать время на устранение неполадок.
8. Широкий спектр применений в HPC
   Решение подходит для высокопроизводительных задач в медиаиндустрии, нефтегазовой отрасли, финансовом секторе, геномике и науках о жизни, обеспечивая необходимую производительность и масштабируемость.
9. Долговечность инвестиций
   Благодаря модульной архитектуре и поддержке масштабирования без простоев, PowerVault ME5 в составе HPC-инфраструктуры позволяет эффективно использовать оборудование в течение длительного времени, адаптируясь к изменяющимся нагрузкам.

Производительность Microsoft SQL Server на Dell PowerVault ME5

Системы хранения Dell PowerVault ME5 обеспечивают высокий уровень производительности и надёжности для СУБД Microsoft SQL Server, предлагая гибкие конфигурации для OLTP, OLAP и смешанных нагрузок. Ниже представлены ключевые аспекты, влияющие на производительность и оптимизацию работы SQL Server на этих СХД.

1. Поддержка разных типов нагрузок
   PowerVault ME5 одинаково эффективно обрабатывает небольшие случайные операции чтения/записи (OLTP) и большие последовательные чтения (OLAP/DSS), что позволяет использовать их в смешанных сценариях, характерных для корпоративных баз данных.
2. Высокая производительность в OLTP
   При использовании уровня ADAPT (RAID 8+2) система достигает до 170 000 IOPS в тестах OLTP, что обеспечивает быстрый отклик транзакционных систем с высокой интенсивностью операций.
3. Максимизация IOPS с RAID10
   Для задач, требующих предельной скорости транзакций, RAID10 на PowerVault ME5 обеспечивает до 344 000 IOPS, что делает его оптимальным для приложений с критически важным временем отклика.
4. Производительность при RAID5
   RAID5 конфигурации позволяют увеличить доступную ёмкость при сохранении высокой производительности — до 207 000 IOPS в OLTP-тестах, но с меньшей устойчивостью к отказам по сравнению с ADAPT.
5. Высокая пропускная способность для OLAP
   При работе с аналитическими нагрузками (128k+ блок, 100% чтение) PowerVault ME5 достигает скорости до 13 ГБ/с, что критично для систем бизнес-аналитики и хранилищ данных.
6. Рекомендации по конфигурации дисков
   Для сбалансированной работы SQL Server рекомендуется минимум 24 SSD-диска, распределённых поровну между двумя пулами (по одному на каждый контроллер) с использованием ADAPT.
7. Оптимизация ввода-вывода
   Форматирование томов под базы данных и журналы транзакций с размером кластера 64 КБ соответствует рекомендациям Microsoft и Dell, обеспечивая максимальную эффективность операций.
8. Реализация Instant File Initialization
   Включение мгновенной инициализации файлов SQL Server позволяет избежать задержек при росте БД или восстановлении, что особенно важно в пиковые периоды.
9. Снижение нагрузки на СХД за счёт архитектуры SQL Server
   Использование буферного пула, компрессии БД, оптимизации запросов и структуры индексов снижает количество физических операций чтения/записи и повышает общее быстродействие.
10. Гибкость масштабирования и защиты данных
    Технология ADAPT позволяет быстро восстанавливать работоспособность массива при сбое диска за счёт распределённого резерва и задействования всех накопителей в перестроении, что минимизирует простои SQL Server.

Развёртывание Dell PowerVault ME5

Блочная система хранения PowerVault ME5 приносит ключевые функции высокоуровневых СХД в сегмент малого и среднего бизнеса, делая упор на простоту и доступность. Подчеркивая простоту, Dell заявляет, что новая установка может быть введена в эксплуатацию примерно за 15 минут.

Благодаря гибким вариантам подключения массивы PowerVault ME5 обеспечивают значительные преимущества для SAN/DAS-нагрузок — высокие показатели IOPS, большую пропускную способность, масштабируемость и низкие задержки. Модель с полным комплектом ПО в поставке помогает сократить операционные расходы (OPEX) и повысить эффективность эксплуатации, что делает серию ME5 одним из лучших кандидатов для внедрения.

Для тестирования и измерения производительности используется система PowerVault ME5 5012. Настройка выполнялась через встроенный PowerVault Manager с понятным интерфейсом и полезными подсказками, что делает процесс максимально простым. «Из коробки» PowerVault ME5 имеет предустановленную статическую IP-конфигурацию, к которой можно подключиться через веб-браузер сразу после включения. Весь процесс развертывания проходит через веб-интерфейс HTML5, без необходимости использовать SSH или Telnet. От момента распаковки до подключения к веб-интерфейсу проходит менее 10 минут, включая установку в стойку и подсоединение кабелей. Дополнительные шаги, описанные ниже, заняли еще 3–5 минут. Больше времени ушло на поиск портов FC на коммутаторе и свободных розеток PDU, чем на выполнение первичной настройки.

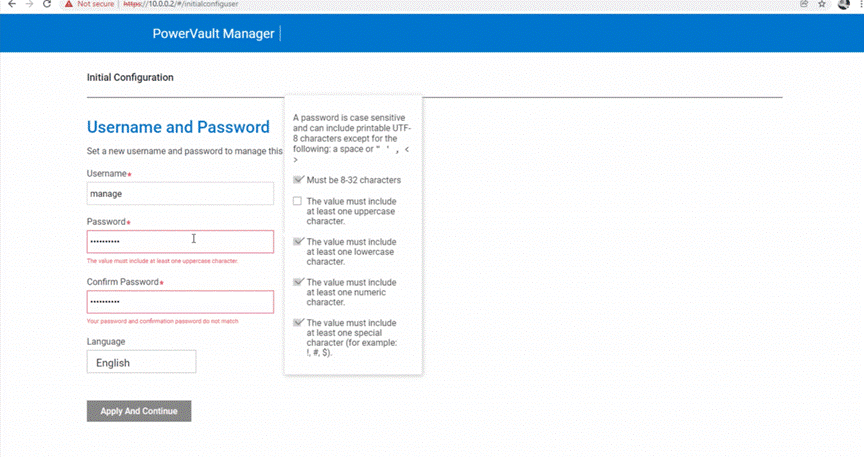

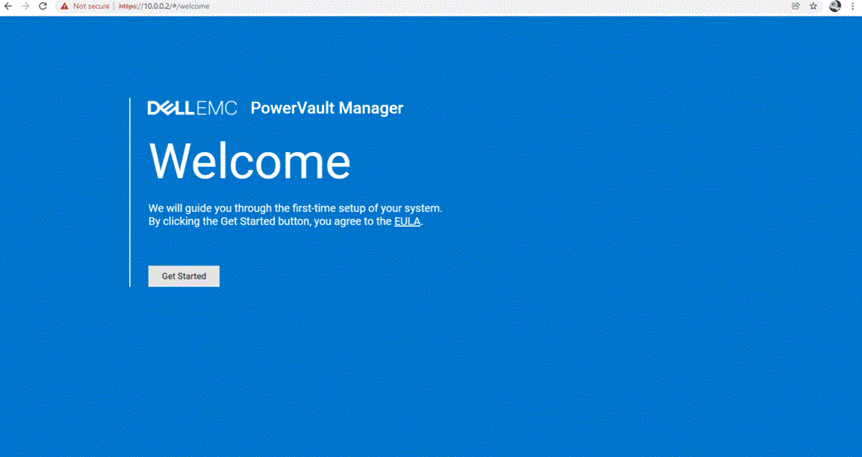

Для начала на экране первоначальной конфигурации создается учетная запись пользователя. Если введенный пароль не соответствует требованиям, администратору отображается всплывающее окно с указанием ограничений.

После создания учетной записи менеджер предлагает проверить наличие обновлений прошивки. Если установлена актуальная версия, открывается страница System Configuration. PowerVault Manager пошагово проведет через процесс настройки, чтобы убедиться, что система корректно сконфигурирована, и отобразит статус выполнения каждого шага.

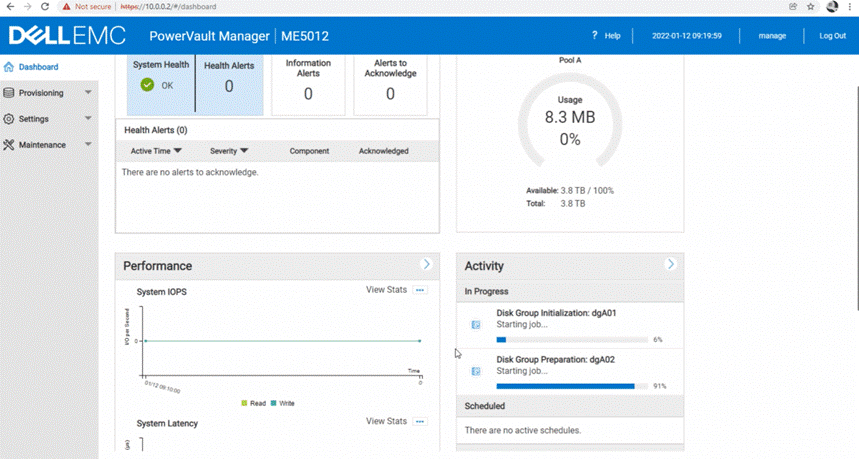

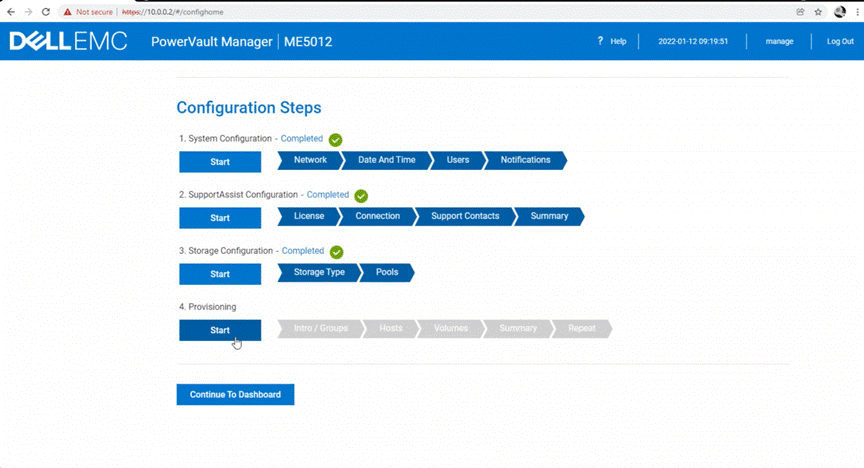

После завершения первоначальной конфигурации и настройки хранилища становится доступен переход к панели Dashboard. С её помощью можно просматривать информацию о состоянии системы и подтверждать получение уведомлений.

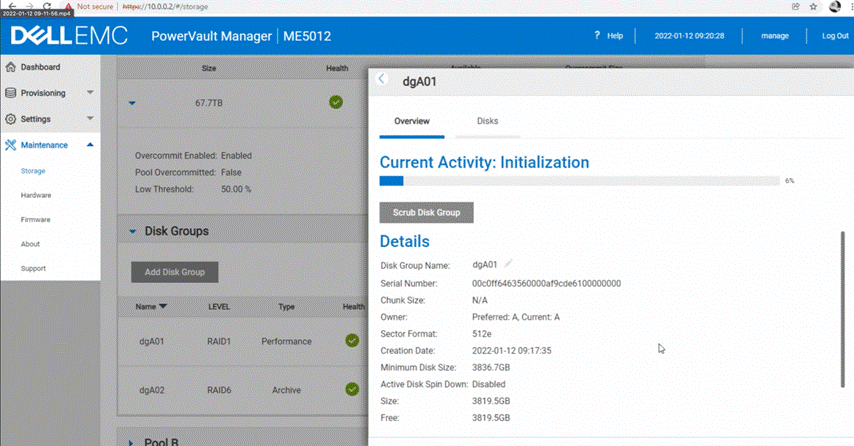

В меню Maintenance можно просмотреть группы дисков, которые проходят инициализацию, запущенную на предыдущем этапе.

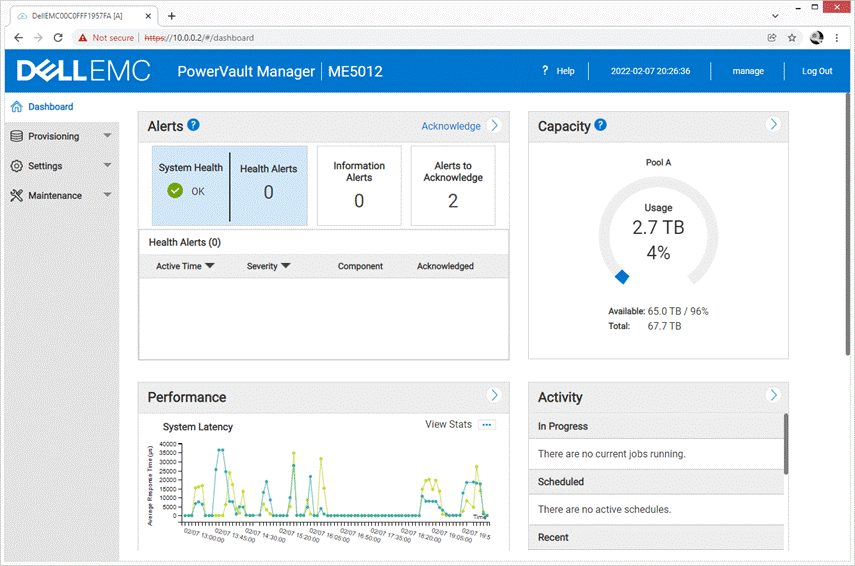

С панели Dashboard в любой момент можно проверить состояние системы и просмотреть сведения о аппаратной конфигурации. Доступен просмотр как фронтальной, так и тыльной панели устройства. В меню настроек свойства всех компонентов системы доступны для изучения через простые выпадающие списки.

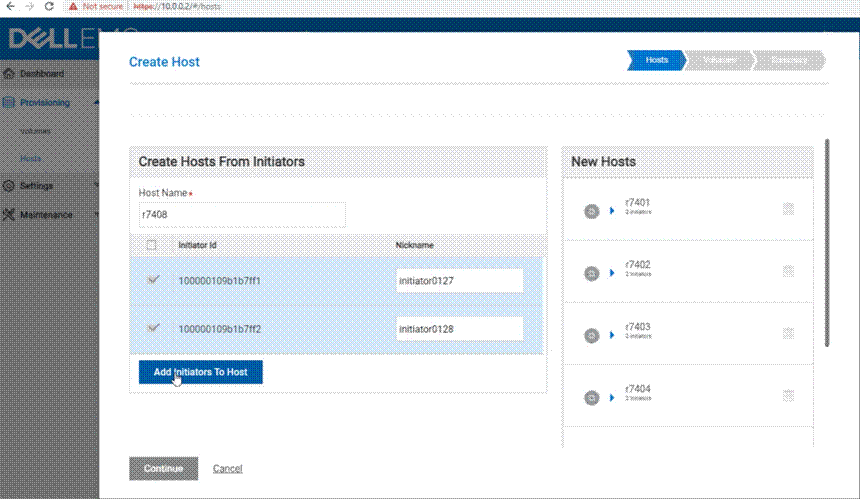

После завершения инициализации группы дисков система предложит настроить хост-инициаторы. На этом этапе отображаются доступные инициаторы, которые можно назначить на создаваемое имя хоста.

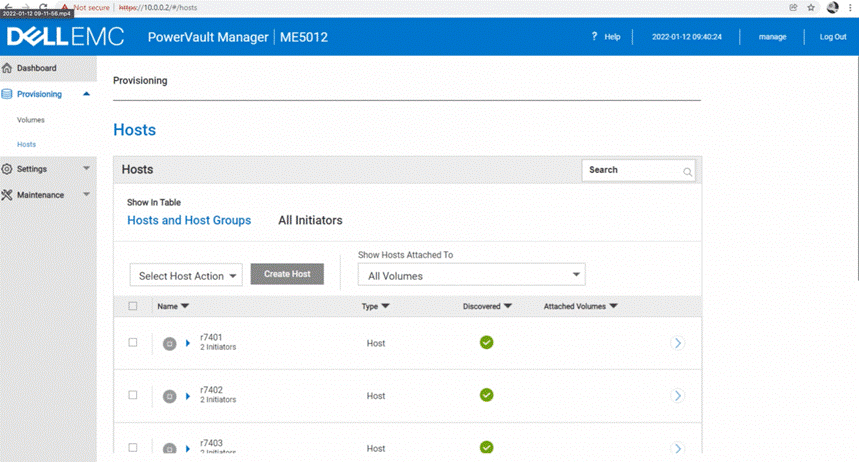

После завершения шага создания хоста становится доступен просмотр его параметров и выделение ему томов хранения.

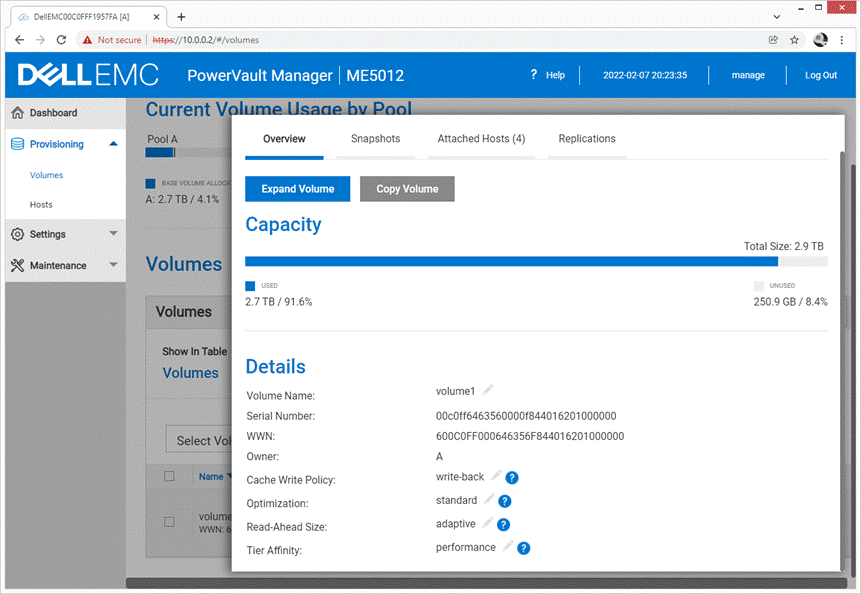

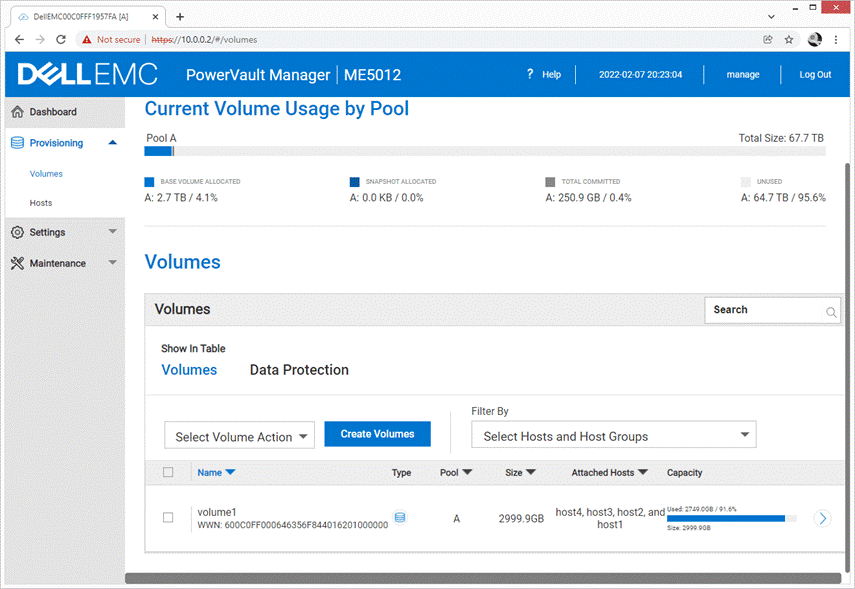

Выделение и управление хранилищем в ME5 через PowerVault Manager — процесс максимально простой. В разделе Provisioning and Volumes одним взглядом можно оценить, сколько ресурсов текущего пула уже использовано, сколько остаётся свободным и доступным для распределения. Для создания нового тома достаточно нажать Create Volumes, задать имя, указать объем хранилища и выбрать хосты, которым этот том будет назначен.

Тома можно настраивать под разные сценарии эксплуатации, изменяя параметры Cache Write Policy, Optimization, Read-Ahead Size и Tier-Affinity. Опция Tier-Affinity позволяет управлять размещением данных в массиве: по умолчанию используется режим No Affinity (без привязки), режим Performance удерживает «горячие» данные во флеше, а режим Archive хранит «холодные» данные в емкостном уровне.

После полной конфигурации и ввода системы в работу можно использовать любое выбранное окружение для подключения хранилища. В данном случае использовался vSphere Client от VMware, чтобы связать новые LUN с новым датастором. После первого дня эксплуатации PowerVault Manager предоставляет средства мониторинга производительности, позволяя отслеживать эффективность работы системы хранения. Главная страница в реальном времени отображает состояние массива, включая сведения о емкости, производительности, предупреждениях и фоновых процессах.

Администраторы могут углубиться в показатели производительности, раскрыв соответствующий раздел мониторинга. Здесь отображается живой график System IOPS, а также доступны настраиваемые графики для отображения наиболее интересующей статистики. При необходимости можно расширить временной диапазон счетчиков производительности, чтобы удобнее отслеживать исторические данные.

Технические характеристики систем хранения PowerVault ME5 впечатляют. Возможности управления и масштабирования делают эту систему одним из лучших выборов для растущих компаний малого и среднего бизнеса.

Производительность Dell PowerVault ME5

Конфигурация

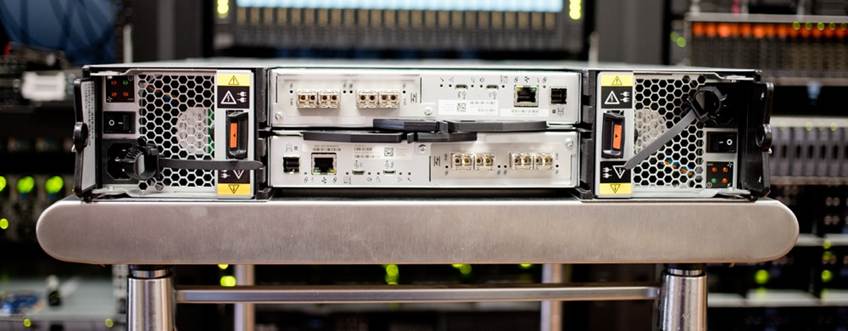

Для тестирования представлена система хранения Dell PowerVault ME5 5012 с двумя SSD объёмом 3,84 ТБ (ориентированных на операции чтения), а оставшиеся десять слотов заполнены HDD SAS по 8 ТБ. В пуле хранения из этих накопителей создан производительный уровень RAID1 на базе SSD и архивный уровень RAID6 на базе жестких дисков. Такой подход обеспечил высокую производительность для «горячих» данных и большую емкость для массового хранения. В данной конфигурации ME5 5012 работала под управлением одного контроллера, то есть в режиме active-passive. При другом количестве накопителей или использовании шасси на 24 отсека (2,5″) можно было бы распределить пулы поровну между двумя контроллерами и перейти в режим active-active.

Для подключения использовалась конфигурация Fibre Channel с поддержкой 32 Гбит/с, доступной в новых контроллерах ME5. В первом варианте работала схема dual-fabric: каждый контроллер был подключён к двум коммутаторам Brocade G620 (32 Гбит/с FC), а четыре хоста оснащались двухпортовыми HBA Marvell QLE2772 (32 Гбит/с), подключенными к каждой из фабрик. Во втором варианте произведено edge-развертывание, при котором четыре хоста подключались напрямую к ME5. Благодаря четырём портам 32 Гбит/с на контроллер (восемь на массив) этот способ обеспечивал отказоустойчивое соединение с каждым хостом.

После выделения хранилища хостам создан один LUN объёмом 3 ТБ, который был предоставлен четырем серверам VMware. Тестовая модель спроектирована так, чтобы «горячие» данные полностью помещались во флеш-уровень для оптимальной производительности. Для нагрузки Vdbench использовались 16 ВМ, каждая с двумя vmdk по 80 ГБ, всего 2,56 ТБ. В тесте Sysbench с четырьмя MySQL-ВМ объём данных составлял по 300 ГБ на каждую, а нагрузка SQL Server в одной ВМ занимала около 650 ГБ.

Производительность в SQL Server

Методика тестирования Microsoft SQL Server OLTP от StorageReview основана на текущем проекте теста TPC-C (Transaction Processing Performance Council Benchmark C) — бенчмарке для онлайн-транзакционной обработки, моделирующем операции, характерные для сложных прикладных сред. В отличие от синтетических тестов производительности, TPC-C точнее отражает сильные стороны и узкие места инфраструктуры хранения в базах данных.

Каждая виртуальная машина SQL Server была настроена с двумя виртуальными дисками: 100 ГБ для загрузочного тома и 500 ГБ для базы данных и файлов журналов. С точки зрения системных ресурсов каждая ВМ получила 16 vCPU, 64 ГБ ОЗУ и использовала контроллер LSI Logic SAS SCSI. В то время как нагрузка Sysbench, проведенная ранее, нагружала платформу и по I/O, и по ёмкости, тест SQL ориентировался на измерение задержек.

В тесте использовался SQL Server 2014 на гостевых ВМ с Windows Server 2012 R2. Нагрузка создавалась с помощью Dell Benchmark Factory for Databases. Обычно этот бенчмарк применяется для тестирования крупных баз данных (масштаб 3000) на локальном или разделяемом хранилище, но в данном случае были распределены четыре базы данных масштаба 1500 равномерно по серверам.

Конфигурация теста SQL Server (на одну ВМ)

• ОС: Windows Server 2012 R2
• Выделенное хранилище: 600 ГБ, из них 500 ГБ использовано
• SQL Server 2014
• Размер БД: масштаб 1500
• Виртуальная клиентская нагрузка: 15 000
• RAM Buffer: 48 ГБ
• Длительность теста: 3 ч (2,5 ч прогрева + 30 мин измерений)

В этом тесте средняя задержка составила 1 мс при прямом подключении (Direct Attached ME5) и 2 мс при использовании подключения через SAN.

Результаты SQL Server [Средняя задержка] — 15 000 виртуальных пользователей, 1 ВМ

Производительность Sysbench MySQL

Первый тест приложений с локальным хранилищем — база данных Percona MySQL OLTP, измеренная с помощью SysBench. Тест фиксирует средние TPS (транзакции в секунду), среднюю задержку и среднюю задержку 99-го перцентиля.

Каждая ВМ Sysbench была настроена с тремя виртуальными дисками: один для загрузки (~92 ГБ), один с предустановленной базой данных (~447 ГБ) и третий для тестируемой базы данных (270 ГБ). По системным ресурсам каждая ВМ имела 16 vCPU, 60 ГБ ОЗУ и использовала контроллер LSI Logic SAS SCSI.

Конфигурация теста Sysbench (на одну ВМ)

• ОС: CentOS 6.3 64-bit
• СУБД: Percona XtraDB 5.5.30-rel30.1
• Количество таблиц: 100
• Размер базы данных: 10 000 000 записей
• Количество потоков: 32
• RAM Buffer: 24 ГБ
• Длительность теста: 3 ч (2 ч прогрева при 32 потоках + 1 ч работы при 32 потоках)

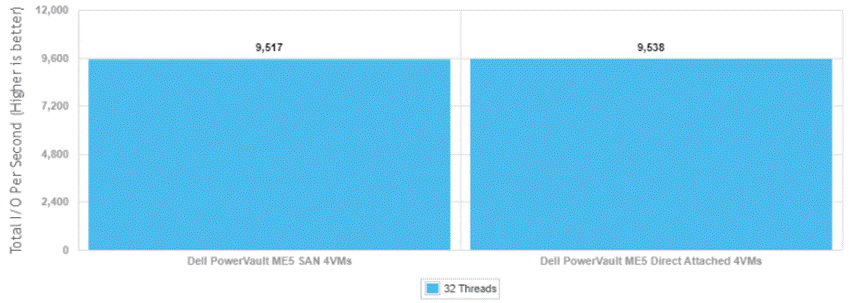

В нагрузке Sysbench обе конфигурации PowerVault ME5 показали почти идентичные результаты:

• SAN Attached — 9 517 TPS
• Direct Attached — 9 538 TPS

Sysbench — Среднее количество транзакций в секунду (TPS)

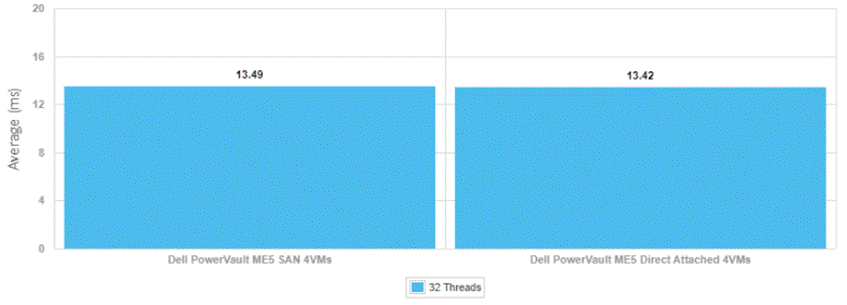

Средняя задержка при нагрузке в 4 ВМ составила 13,49 мс для конфигурации SAN Attached ME5 и 13,42 мс для Direct Attached ME5.

Sysbench — Средняя задержка

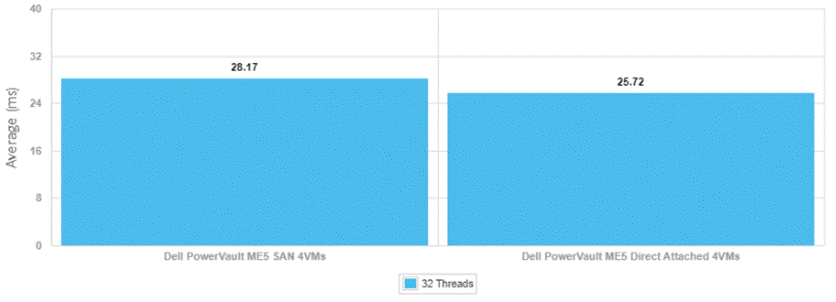

Sysbench — Средняя задержка 99-го перцентиля

• SAN Attached ME5 — 28,17 мс
• Direct Attached ME5 — 25,72 мс

Анализ нагрузки VDBench

При тестировании массивов хранения наилучшие результаты дает тестирование с реальными приложениями, а на втором месте — синтетические тесты. Хотя они не полностью отражают реальные рабочие нагрузки, синтетические методики позволяют сформировать базовую оценку работы накопителей с высокой повторяемостью, что облегчает прямое сравнение конкурирующих решений. Нагрузки включают различные профили тестирования: от «четырёх углов» (four corners) и типичных размеров блоков для баз данных до трасс, снятых в средах VDI. Все тесты выполнялись с использованием генератора нагрузок vdBench и скриптового движка для автоматизации и сбора результатов на крупном вычислительном кластере. Это позволило запускать идентичные сценарии на широком спектре устройств — от флеш-массивов до отдельных накопителей.

Профили тестирования:

• 4K Random Read: 100% чтение, 128 потоков, 0–120% iorate
• 4K Random Write: 100% запись, 64 потока, 0–120% iorate
• 64K Sequential Read: 100% чтение, 16 потоков, 0–120% iorate
• 64K Sequential Write: 100% запись, 8 потоков, 0–120% iorate
• Synthetic Database: SQL и Oracle
• VDI: трассы Full Clone и Linked Clone

Во всех тестах производительность при использовании коммутатора и без него оказалась близкой. Графики показывают, что задержки, IOPS и пропускная способность были практически идентичны.

В тесте из набора «четырех углов» на определение предельной производительности и пропускной способности мы начали с оценки насыщения I/O при нагрузке 4K Random Read. Обе конфигурации PowerVault ME5 демонстрировали стабильную задержку менее 1 мс вплоть до 260 тыс. IOPS, а пиковые значения составили 300,6 тыс. IOPS для SAN и 290,5 тыс. IOPS для Direct Attached.

Случайное чтение, 4К (Random Read 4K)

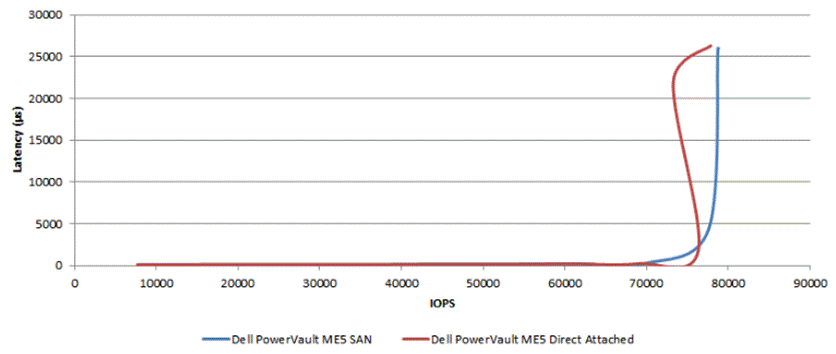

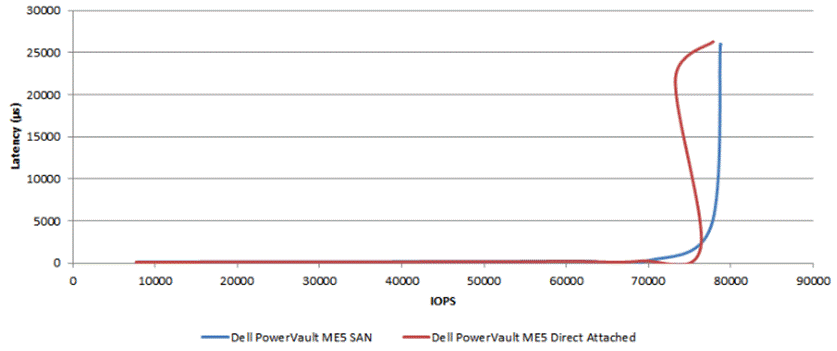

При нагрузке 4K Random Write массив ME5 сохранял задержку менее 1 мс до уровня в 70 тыс. IOPS, после чего в обеих конфигурациях достиг пика 78 тыс. IOPS.

С двумя SSD в конфигурации RAID1 и тестированием данных, размещенных в «горячем» уровне, ME5 показал высокую пропускную способность при чтении блоками 64K (64K Sequential Read) — до 4 ГБ/с. При добавлении дополнительных SSD, особенно второй пары для задействования второго контроллера, эти показатели могли бы быть значительно выше.

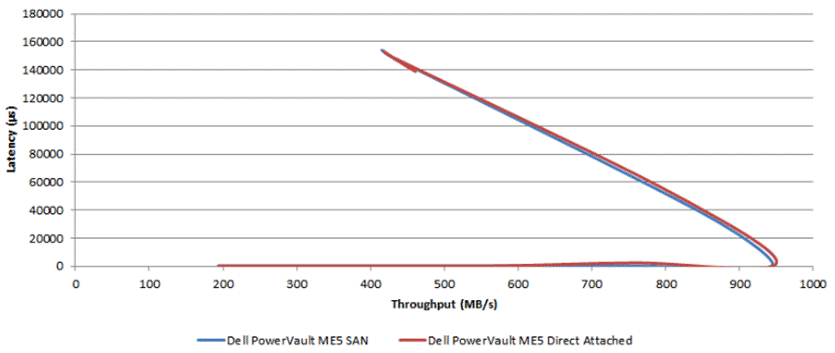

В тесте 64K Sequential Write производительность записи достигла 950 МБ/с, что в данном случае связано скорее с ограниченным числом установленных SSD. При иной конфигурации системы, особенно с большим количеством твердотельных накопителей, потенциал прироста здесь значительно выше.

В следующей серии тестов оценивались три синтетические SQL-нагрузки: SQL, SQL 90-10 и SQL 80-20.

В тесте SQL обе конфигурации PowerVault ME5 шли практически синхронно вплоть до 225 тыс. IOPS при задержке менее 1 мс, после чего достигли пика в 252 тыс. IOPS с максимальной задержкой 4,1 мс.

В тесте SQL 90-10 конфигурация ME5 с подключением через SAN показала небольшое преимущество, хотя до момента насыщения обе версии шли почти одинаково. Задержка менее 1 мс сохранялась до уровня 186 тыс. IOPS, после чего пиковые значения составили 208 тыс. IOPS для Direct Attached и 212 тыс. IOPS для SAN.

В тесте SQL 80-20 с более высокой долей операций записи задержка менее 1 мс сохранялась до уровня 160 тыс. IOPS, после чего пиковые значения составили 176 тыс. IOPS для Direct Attached и 179 тыс. IOPS для SAN.

Далее тестировались синтетические нагрузки Oracle: Oracle, Oracle 90-10 и Oracle 80-20.

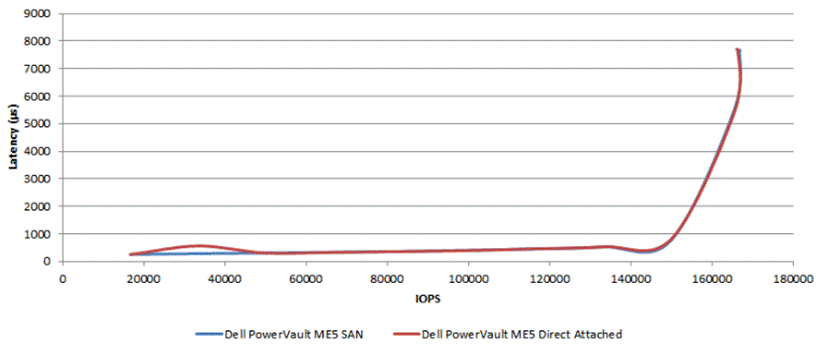

В первом тесте Oracle обе конфигурации показали идентичные результаты — до 150 тыс. IOPS задержка оставалась менее 1 мс, а пиковое значение составило 166 тыс. IOPS.

В тесте Oracle 90-10 задержка менее 1 мс сохранялась до уровня чуть ниже 200 тыс. IOPS, после чего обе конфигурации достигли пика в 209 тыс. IOPS.

В тесте Oracle 80-20 задержка менее 1 мс сохранялась до уровня 161 тыс. IOPS, после чего обе конфигурации достигли пикового значения 177 тыс. IOPS.

В заключительном разделе тестов произведена оценка синтетической производительности VDI в сценариях Full Clone и Linked Clone.

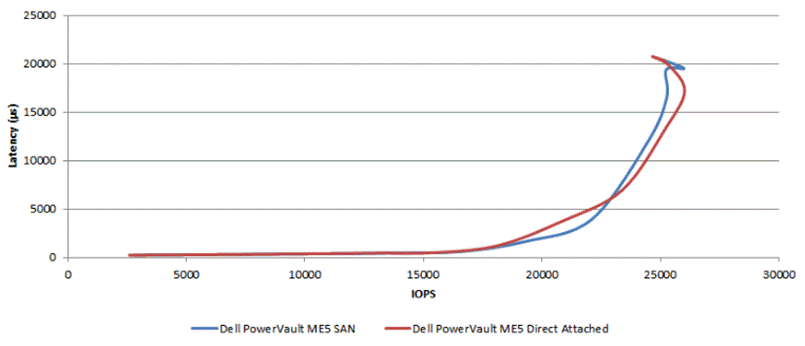

Первый на очереди - Full Clone с оценкой события загрузки (Boot), первого входа (Initial Login) и входа в понедельник (Monday Login). В тесте Boot обе конфигурации сохраняли задержку менее 1 мс до уровня 159 тыс. IOPS, а пиковая производительность достигла 177 тыс. IOPS.

VDI-FC-Boot

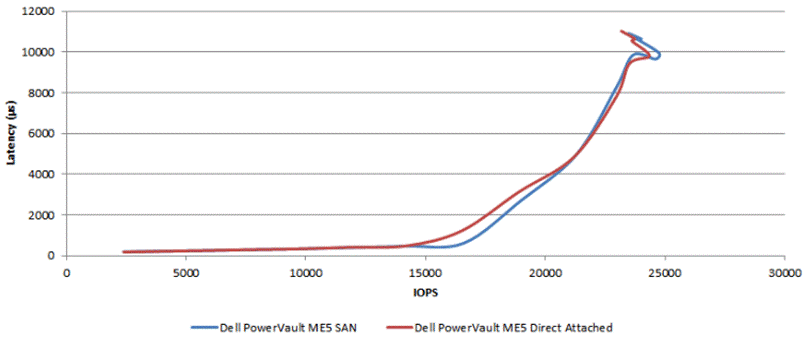

В тесте FC Initial Login массив PowerVault ME5 сохранял задержку менее 1 мс до уровня чуть ниже 30 тыс. IOPS, после чего достиг пика в 40,6 тыс. IOPS.

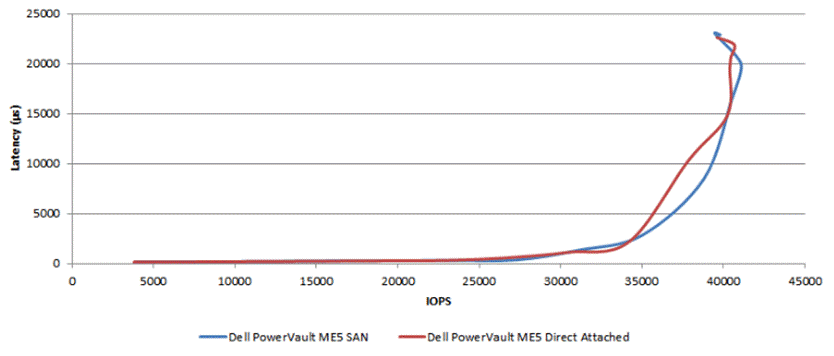

В тесте Monday Login обе конфигурации — SAN и Direct Attached — сохраняли задержку менее 1 мс до уровня 30 тыс. IOPS и достигли пикового значения 38,5 тыс. IOPS.

В заключительной группе синтетических тестов замерена производительность VDI в сценарии Linked Clone, начав с загрузки (Boot). Обе конфигурации ME5 вновь показали практически идентичные результаты: задержка менее 1 мс сохранялась до уровня 113 тыс. IOPS, после чего производительность достигла 126 тыс. IOPS.

VDI-LC-Boot

В тесте Initial Login обе конфигурации ME5 сохраняли задержку менее 1 мс до уровня 15 тыс. IOPS, а пиковая производительность составила 24,7 тыс. IOPS.

В заключительном тесте Monday Login обе конфигурации сохраняли задержку менее 1 мс до уровня 17 тыс. IOPS, а пиковая производительность составила 26 тыс. IOPS.

Итоги

Когда речь заходит о системах хранения, малому и среднему бизнесу нужны производительные, надёжные и доступные массивы, а не устройства, перегруженные функциями, которые так и останутся невостребованными. Именно в этой нише и находится семейство систем хранения Dell PowerVault ME5 — решение начального уровня корпоративного класса, сочетающее высокую скорость работы и цену, оптимальную для большинства сценариев SMB и edge-развертываний. Здесь ME5 демонстрирует себя отлично: низкая начальная стоимость и ценовая модель, позволяющая наращивать систему по мере необходимости.

Семейство систем хранения Dell PowerVault ME5 и полок расширения в нашем каталоге:

Существенную ценность формирует модель поставки с полным набором ПО, что помогает снижать затраты на обслуживание и повышать эффективность эксплуатации, одновременно упрощая внедрение и администрирование. Все это делает ME5 сильным кандидатом для самых разных сценариев. Важно и то, что ME5 обеспечивает заметный прирост производительности по сравнению с ME4, что делает его оправданным вариантом для миграции существующих пользователей PowerVault.

По паспортным данным, PowerVault ME5 способен выдавать до 640 тыс. IOPS, а тесты подтвердили отличные результаты для своего сегмента. Даже в гибридной конфигурации начального уровня (2 SSD + HDD) система показала высокую производительность ввода-вывода для ряда нагрузок.

Ключевые результаты: средняя задержка 1–2 мс в тесте SQL Server, более 9500 TPS в Sysbench MySQL (4 ВМ), до 300 тыс. IOPS в 4K Random Read и 78 тыс. IOPS в 4K Random Write, а также пропускная способность 64K Sequential — 4 ГБ/с при чтении и 950 МБ/с при записи.

ME5 четко понимает свое место на рынке. Возможность начинать с HDD и добавлять SSD для роста производительности — значительное преимущество. При необходимости создания all-flash-среды это можно сделать без сложностей. Понятный GUI, масштабируемость до 6,72 ПБ (с перспективой до 8 ПБ с будущими обновлениями прошивки) и широкий набор функций корпоративного класса делают ME5 отличным выбором для SMB, edge-хранилищ и любых сценариев, где требуется недорогое, функциональное и надежное решение.
