Обзор: Сервер Dell PowerEdge R670 - 1U сервер на Intel Xeon 6, заточенный под скорость

Dell PowerEdge R670 - мощный 1U сервер. Двухпроцессорный 1U формат существует давно, но в этом поколении Dell добавил решения, которые заметно повышают практическую ценность такого сервера. Больше емкости под хранение, более высокая скорость сетевых подключений и новые ускорители расширяют возможности линейки, которая от поколения к поколению становится сильнее. Далее - подробный разбор Dell PowerEdge R670.

Внешний дизайн и корпус Dell PowerEdge R670

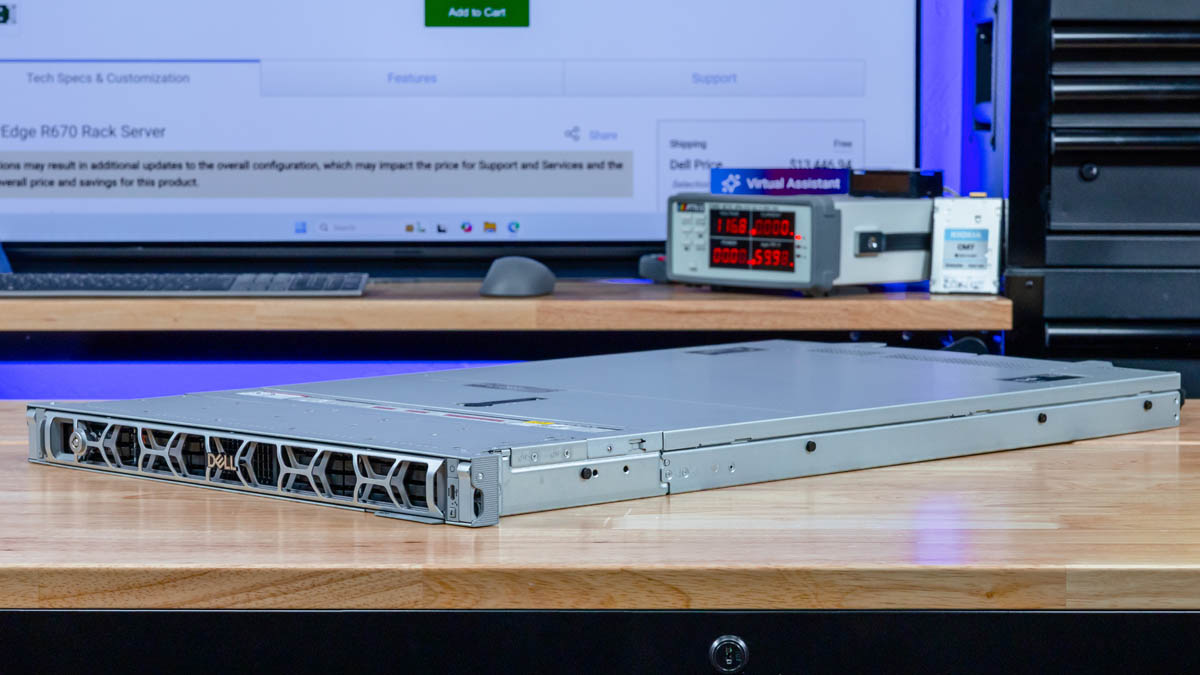

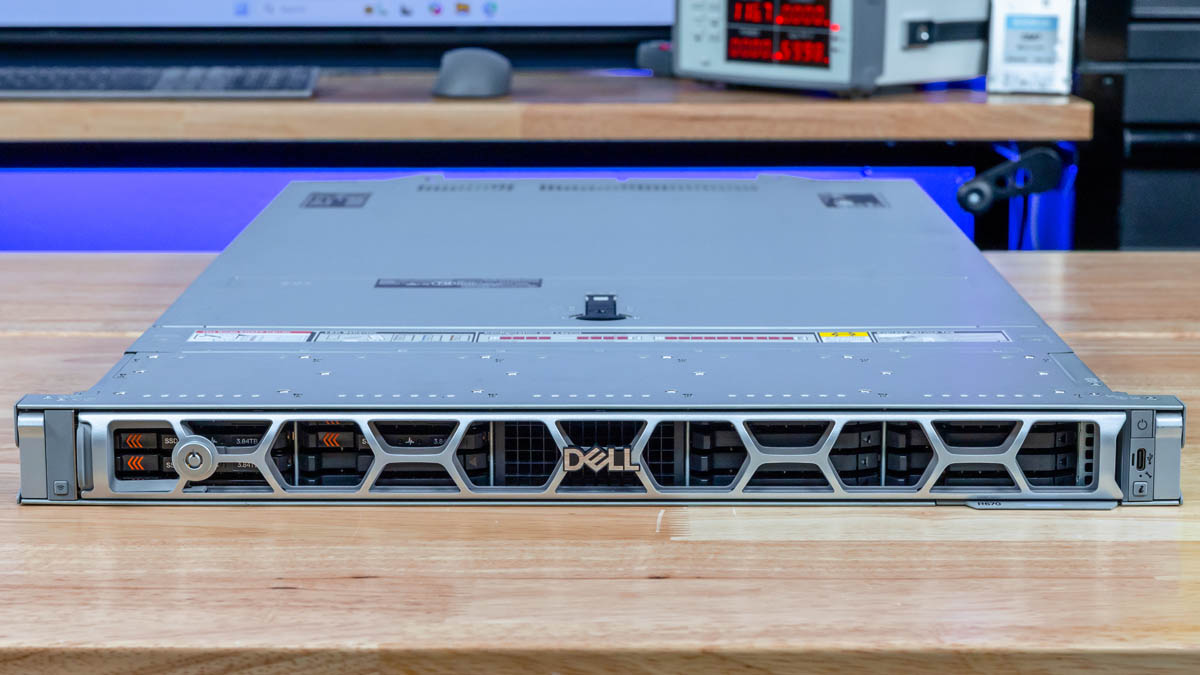

Есть деталь, которую легко пропустить, если специально не следить за лицевыми панелями серверов: лицевая накладка делает внешний вид аккуратнее и одновременно защищает SSD от случайного извлечения. При этом она увеличивает глубину корпуса менее чем на 2 мм - по сравнению со стандартной глубиной 815,14 мм (32,09") у конфигурации без лицевой накладки. Также стоит отметить: у Dell есть вариант переднего ввода-вывода, который нельзя использовать вместе с этой лицевой накладкой - звучит интригующе.

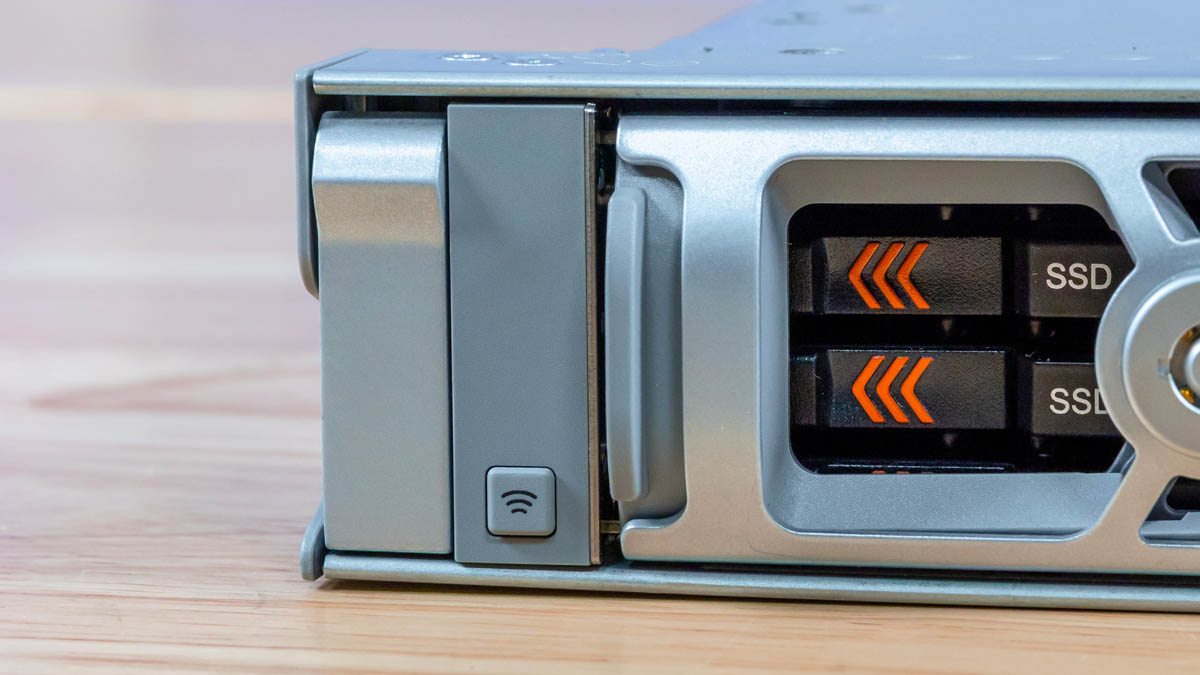

Слева - монтажное ухо для установки в стойку.

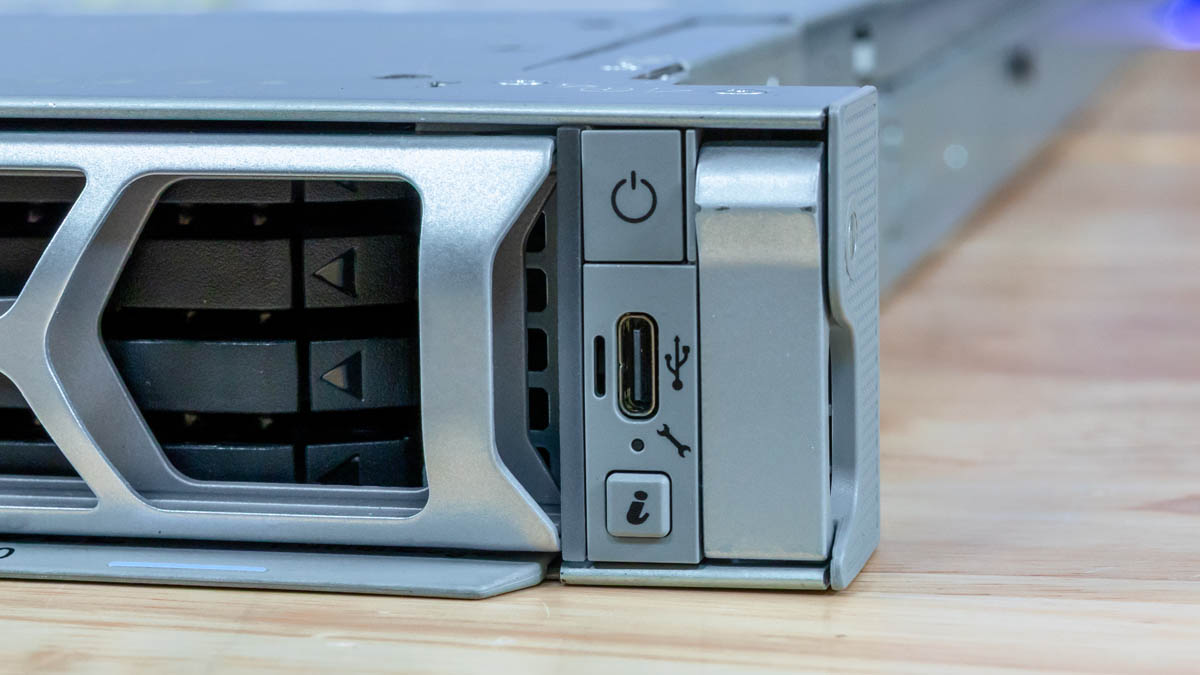

Справа - второе монтажное ухо, на нем расположен сервисный порт USB Type-C и кнопка питания.

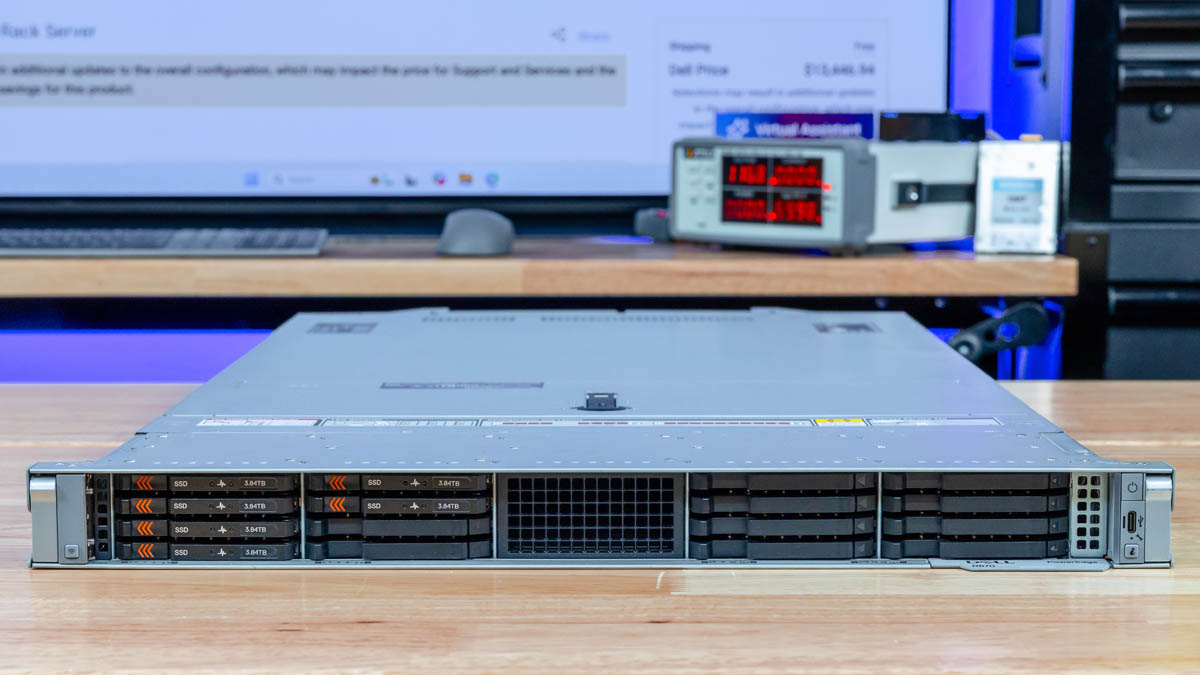

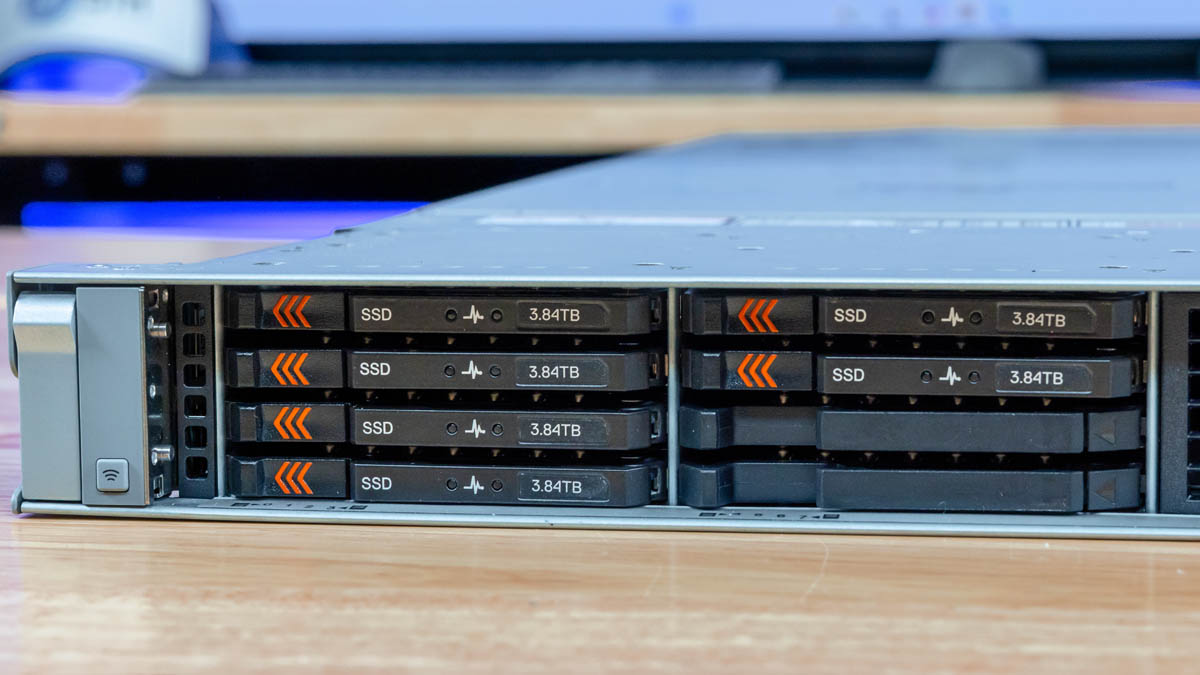

По центру - уже другое решение. Обычно на передней панели 1U сервера встречаются 8 или 10 отсеков под 2,5" NVMe накопители U.2. Здесь установлены 16 отсеков под накопители формата E3.S, а в некоторых вариантах исполнения на этой же передней панели их число может доходить до 20.

Каждый блок из восьми накопителей с SSD емкостью 61,44 ТБ дает почти 0,5 ПБ, а при 16 накопителях суммарный объем получается немного меньше 1 ПБ. В варианте с 20 отсеками показатель может превысить 1 ПБ на 1U. Еще совсем недавно подобная плотность была скорее уделом специализированных систем хранения с редким форм-фактором накопителей и сравнительно небольшими поставками. Теперь это стало штатной возможностью PowerEdge.

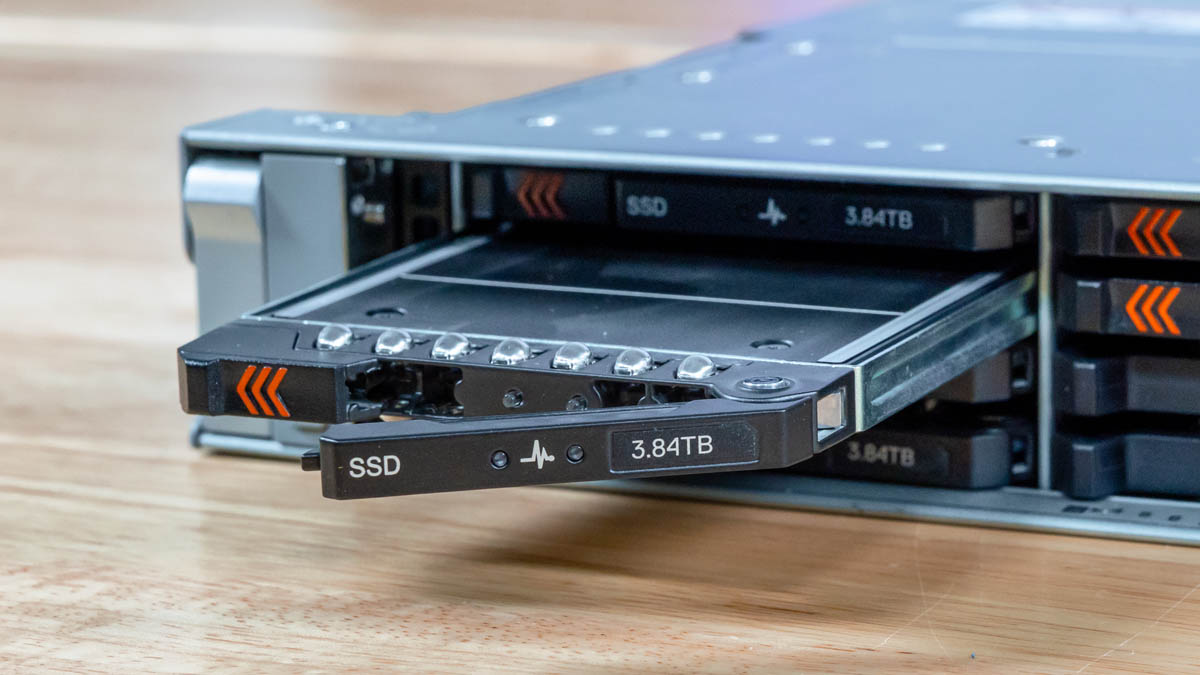

Преимущество формата E3.S в том, что это более тонкии форм-фактор SSD, за счет чего достигается более высокая плотность размещения.

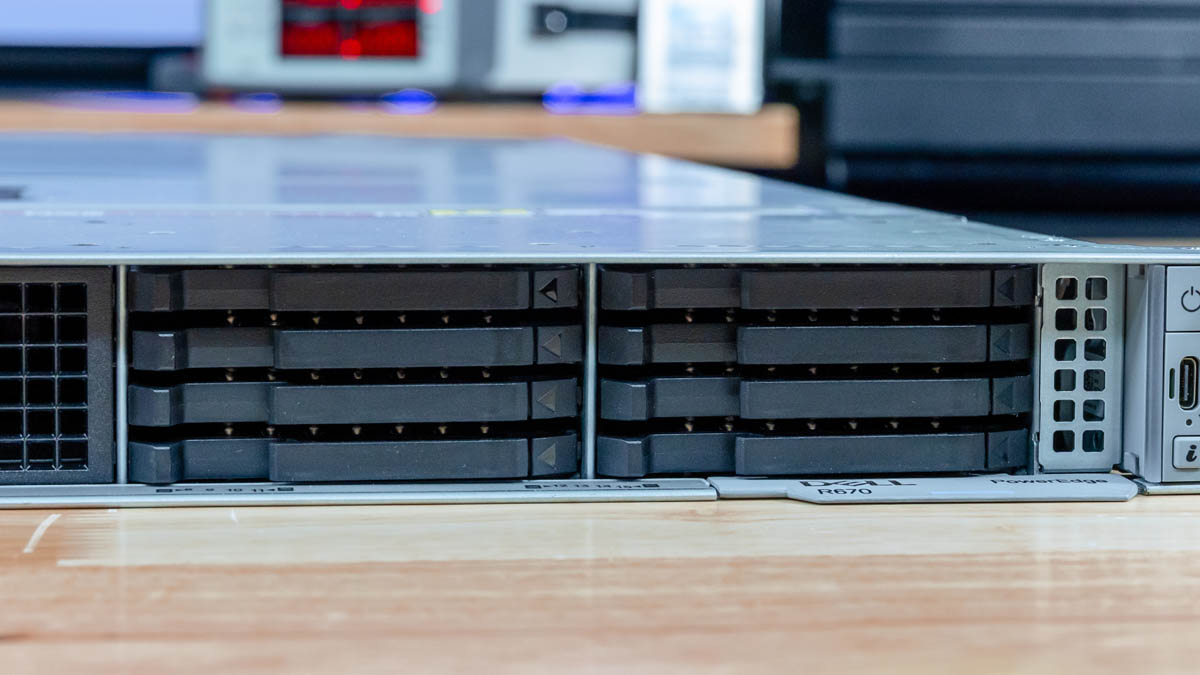

С другои стороны тоже установлено 8 отсеков под накопители.

В перспективе серверов с PCIe Gen6 поддержка разъема U.2 будет прекращена, а разъем EDSFF станет основным вариантом - в том числе из-за требований к целостности сигнала. С оценкой сроков этого перехода можно было поторопиться, но сам переход уже идет.

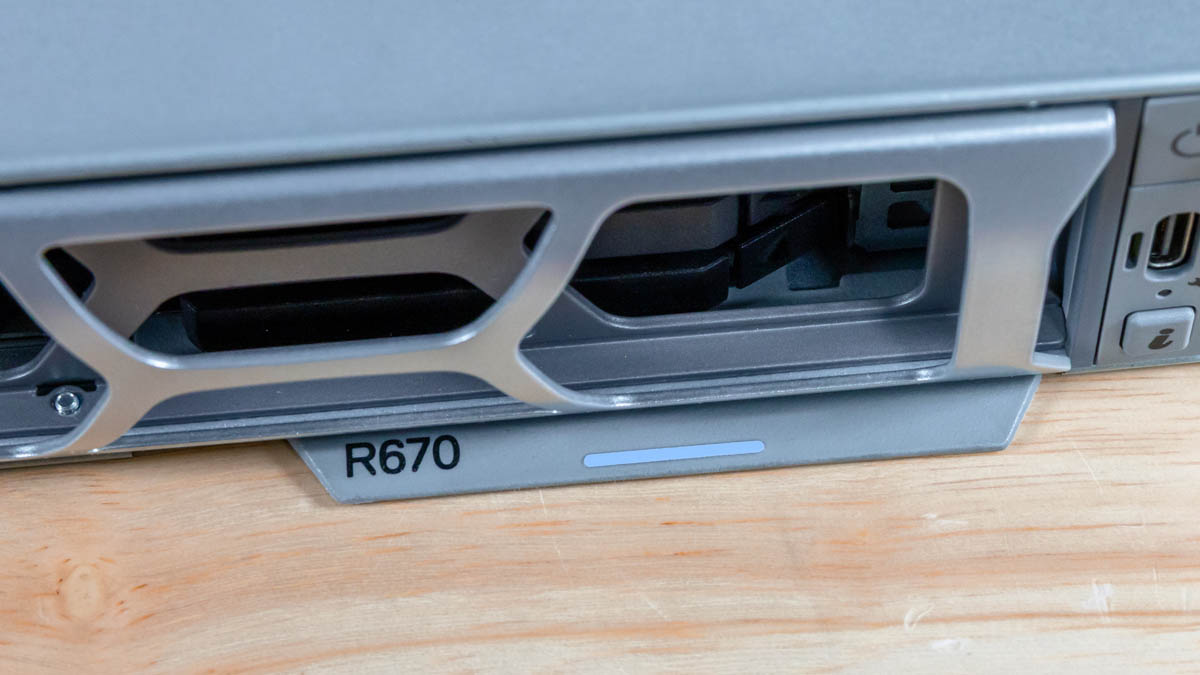

На передней панели также размещена сервисная метка Dell.

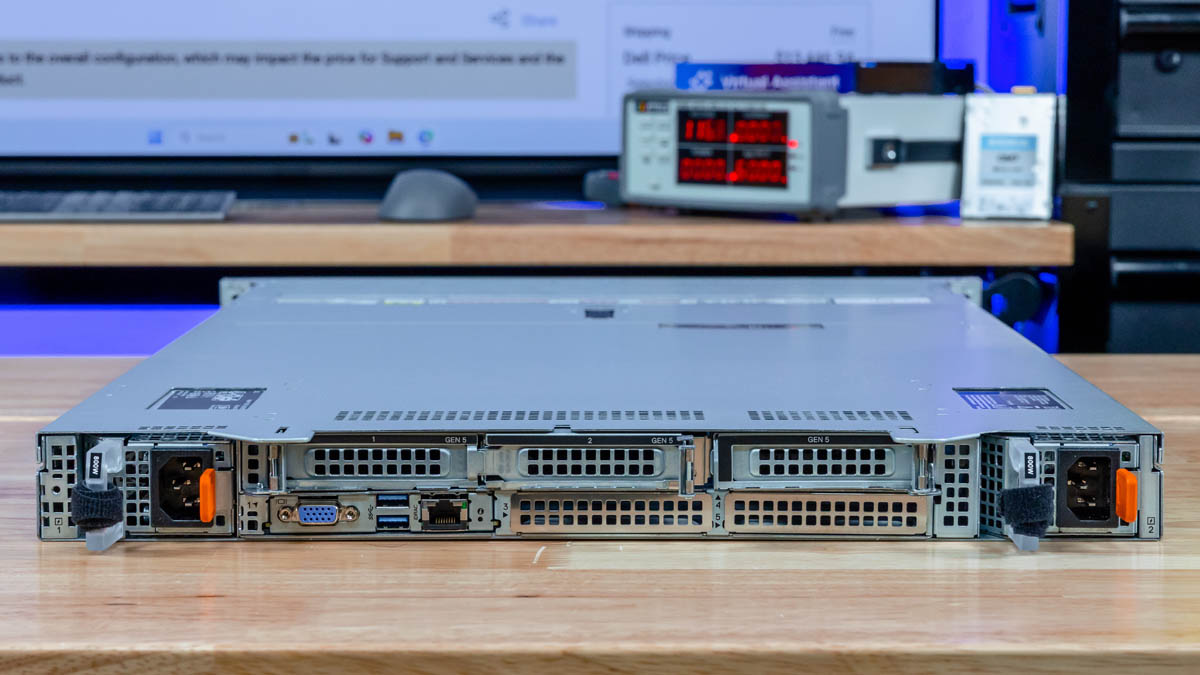

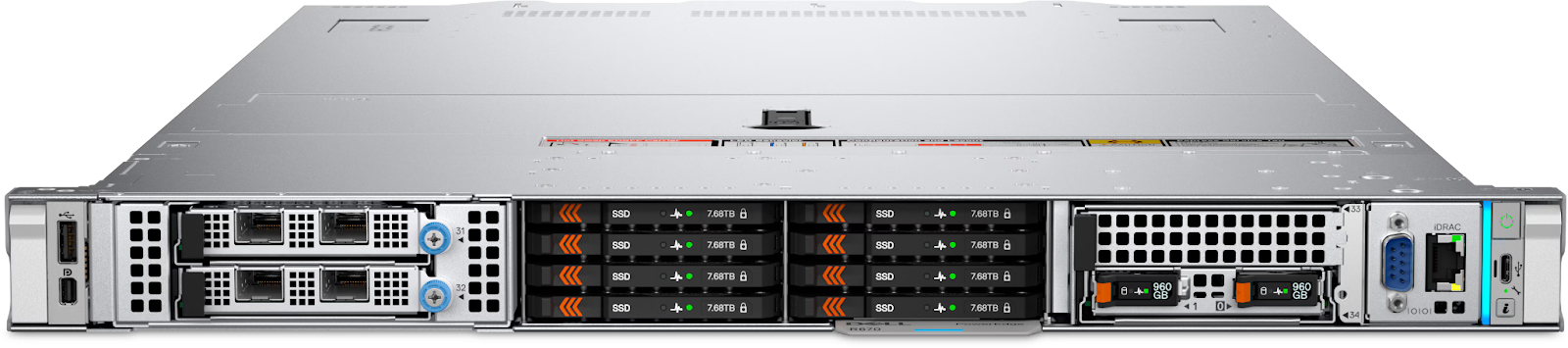

Сзади доступно много вариантов компоновки, но базовые элементы на месте: два блока питания, слоты под платы расширения и задний блок ввода-вывода.

В рассматриваемои конфигурации установлены резервируемые блоки питания на 800 Вт - по одному с каждои стороны. Это упрощает подключение в стойках, где блоки распределения питания (PDU) расположены по разным сторонам.

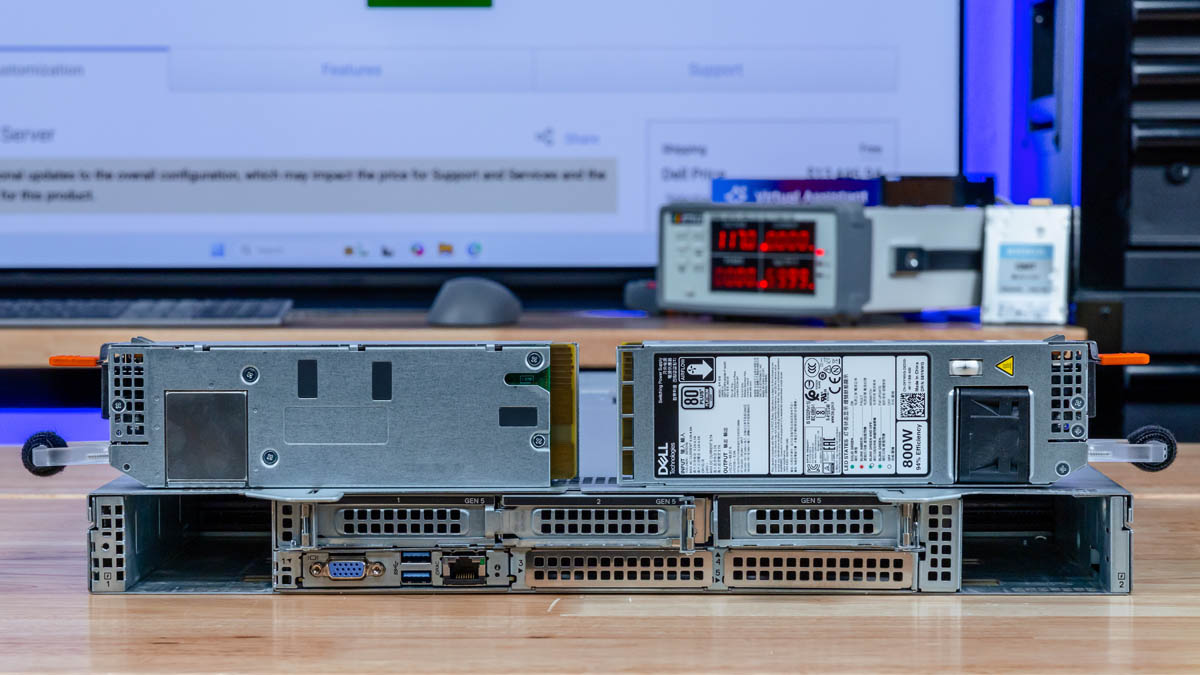

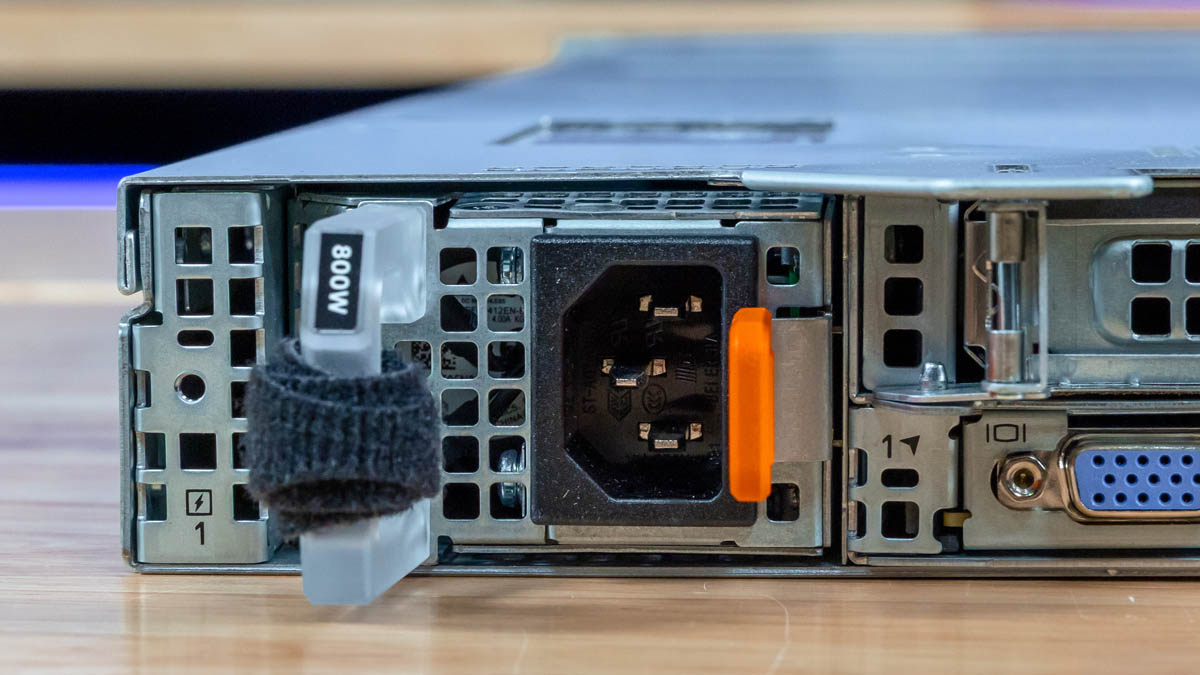

На фото - два блока питания на 800 Вт с сертификацией 80 Plus Platinum.

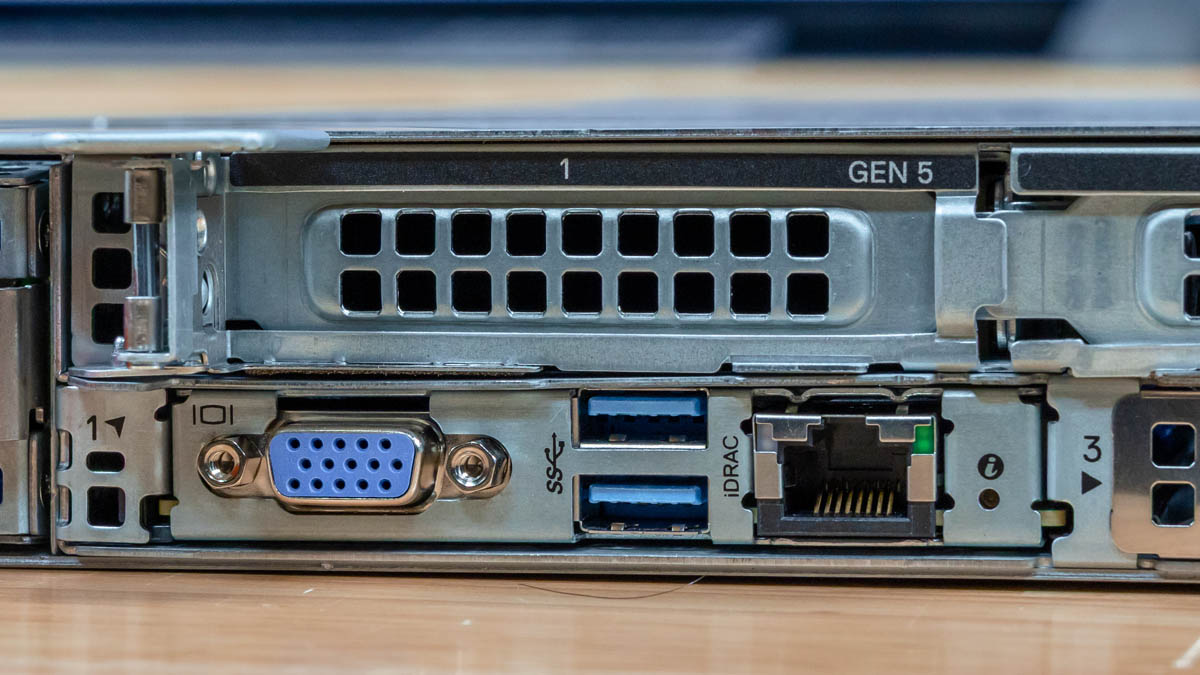

На задней панели расположены порт VGA, два порта USB Type-A и выделенныи сетевой порт iDRAC для удаленного управления.

В этой конфигурации предусмотрены три низкопрофильных райзера. У Dell есть и другие варианты - под платы разных размеров, с задним размещением накопителей и с дополнительными опциями.

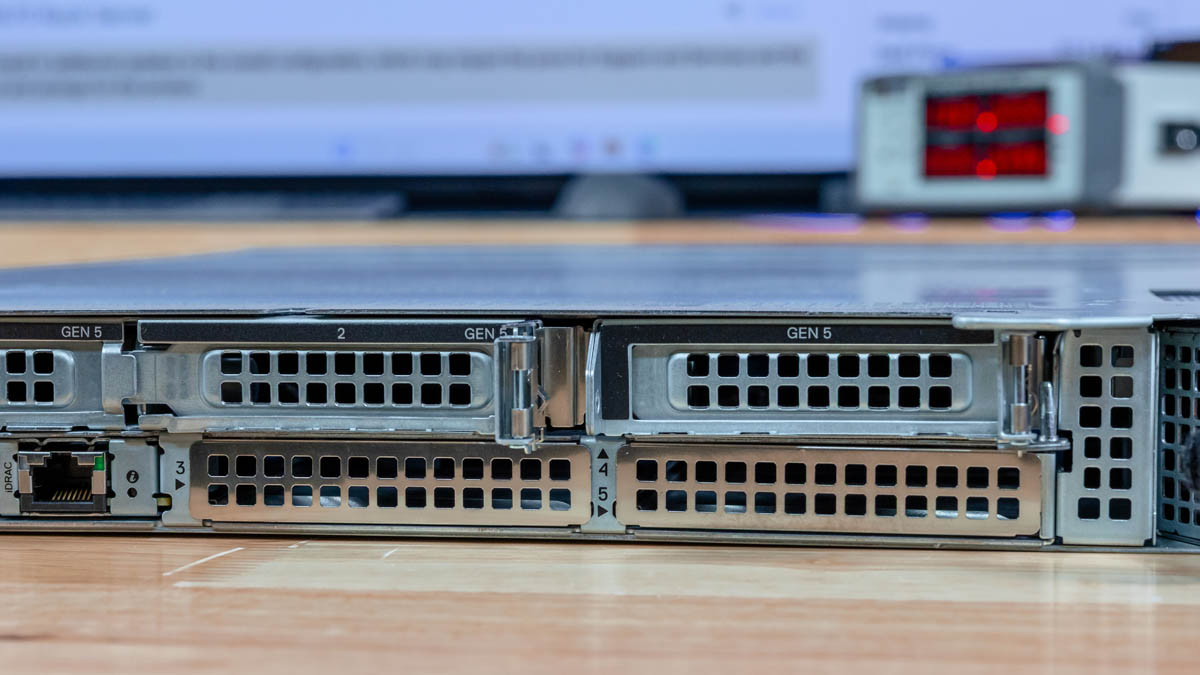

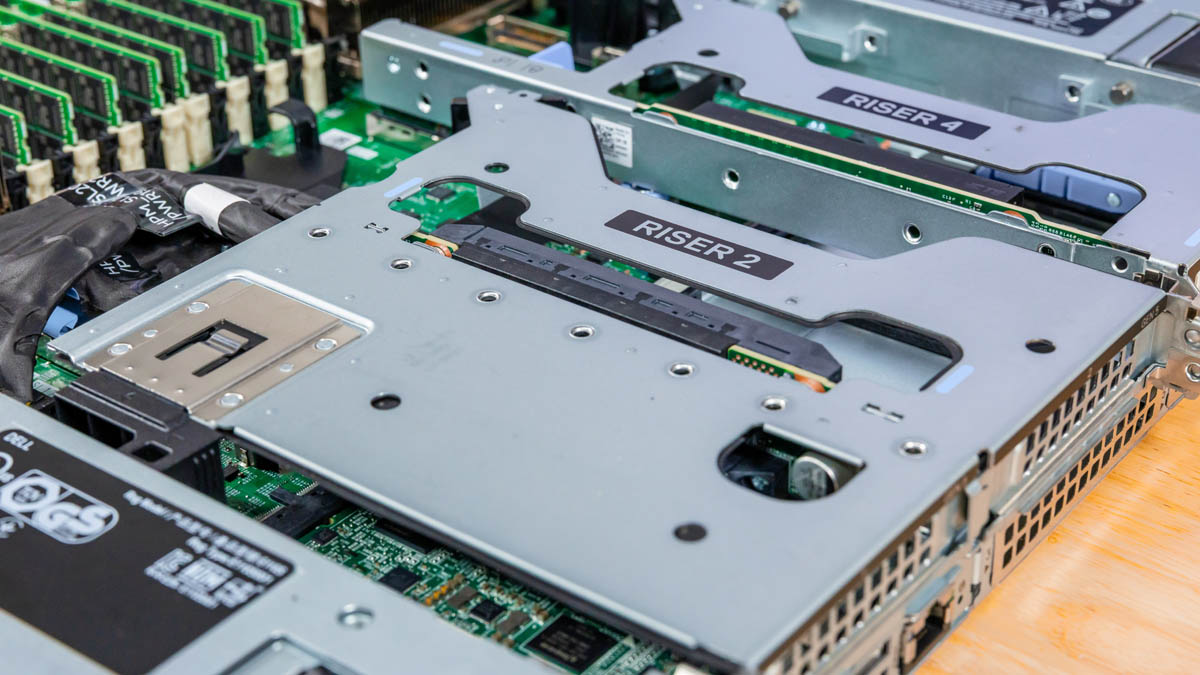

Чтобы немного сбалансировать обзор внешних и внутренних элементов, далее - райзер 2: на нем расположены два низкопрофильных слота PCIe Gen5 x16.

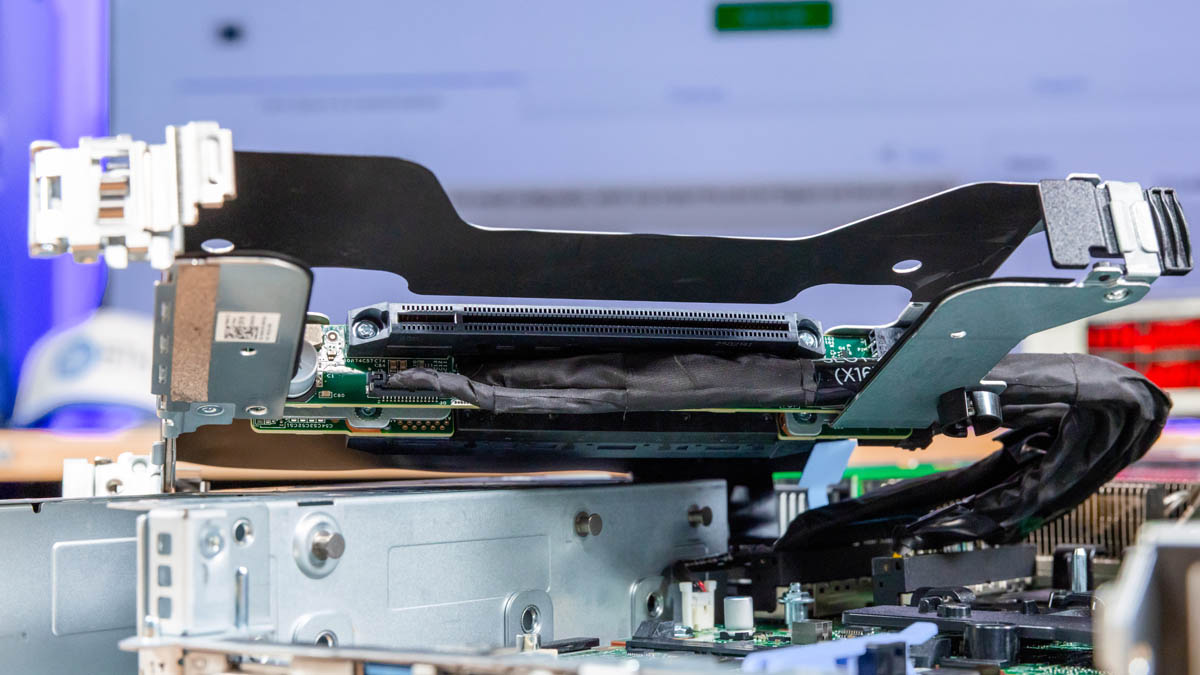

Dell реализовала удобную установку райзеров без инструмента. Кроме того, как и в большинстве современных серверов, для подведения линий PCIe к райзерам используются кабели.

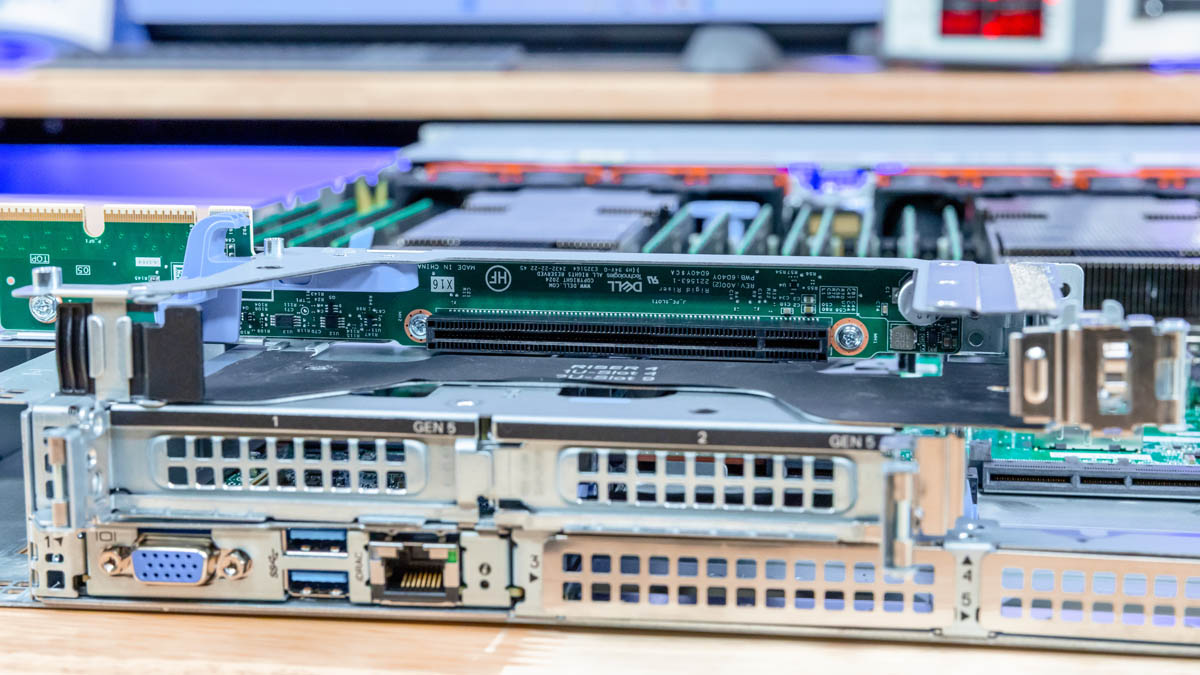

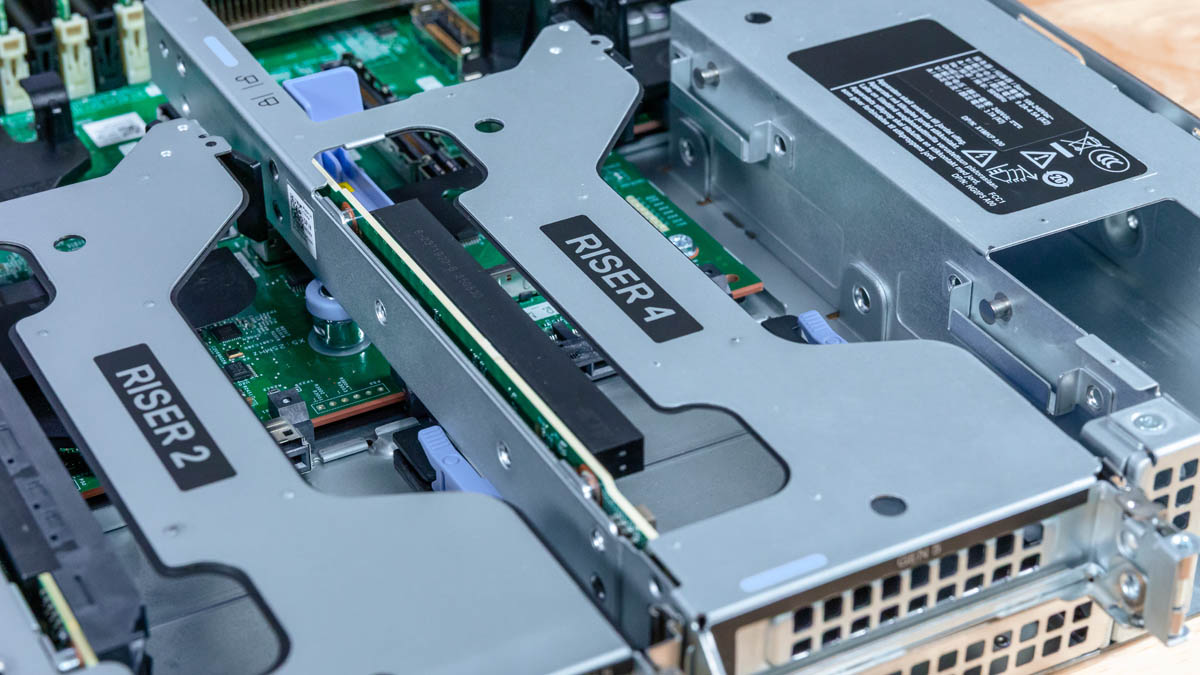

Райзер 4 - это отдельный низкопрофильный слот.

У этого райзера есть удобная деталь: и передняя, и задняя часть плат могут фиксироваться без инструмента с помощью опорных элементов. Функция небольшая, но полезная.

Далее - перейдем к внутреннему устройству сервера.

Внутренняя архитектура сервера Dell PowerEdge R670

Первый шаг - снять верхнюю крышку, и здесь это делается одним фиксатором. У некоторых производителей из-за требований к жесткости корпуса в 1U серверах появляется множество винтов. В данном случае обходятся одним фиксатором - и это плюс.

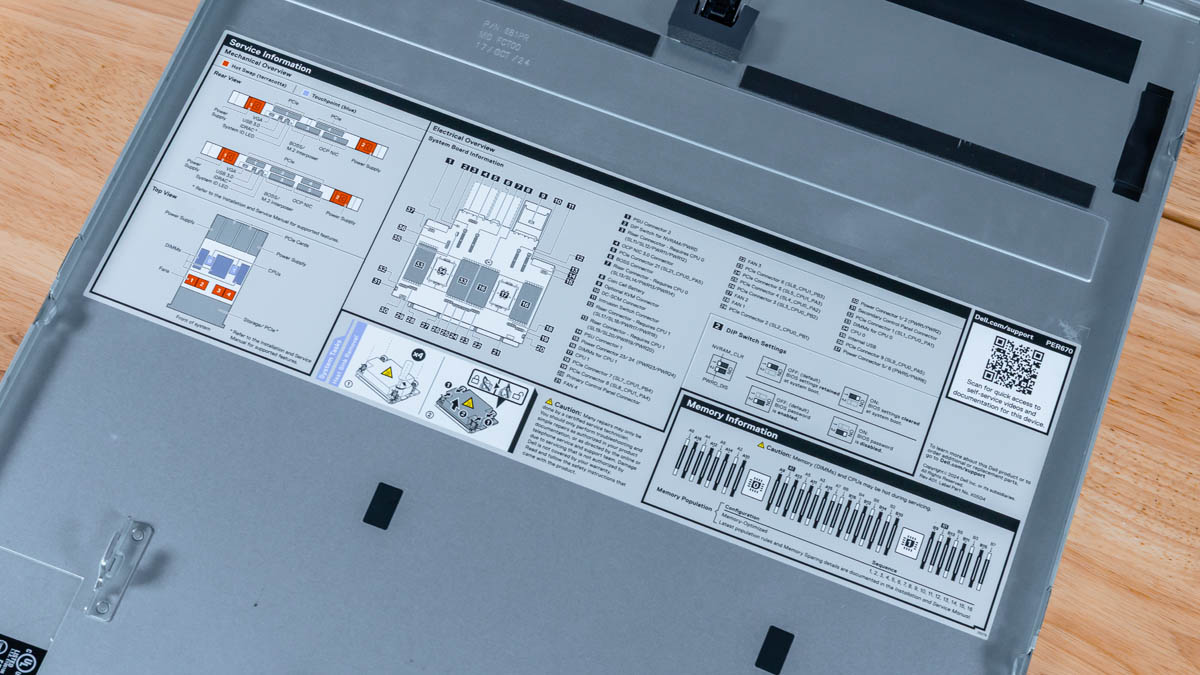

Также под крышкой размещено сервисное руководство Dell. Сейчас такие памятки все чаще встречаются у разных производителей, но Dell использует этот подход уже много поколений - деталь небольшая, но удобная.

Как видно по компоновке, спереди расположен модуль хранения, далее идут вентиляторы, затем процессоры и память, а в задней части - блок ввода-вывода.

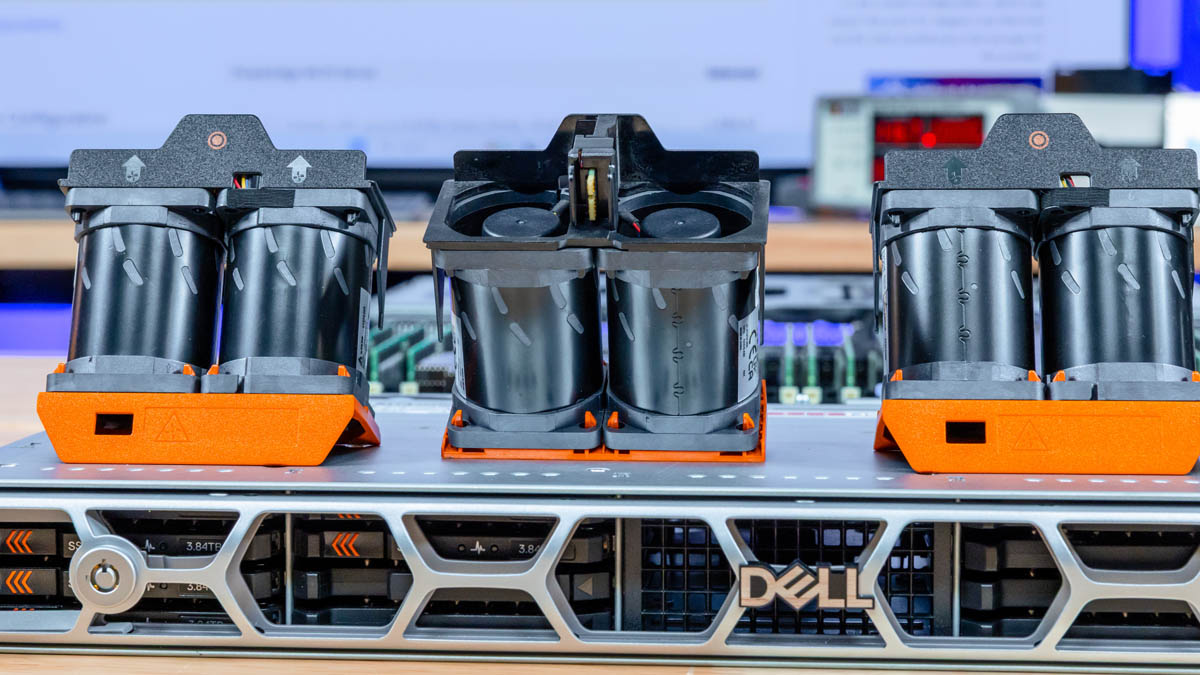

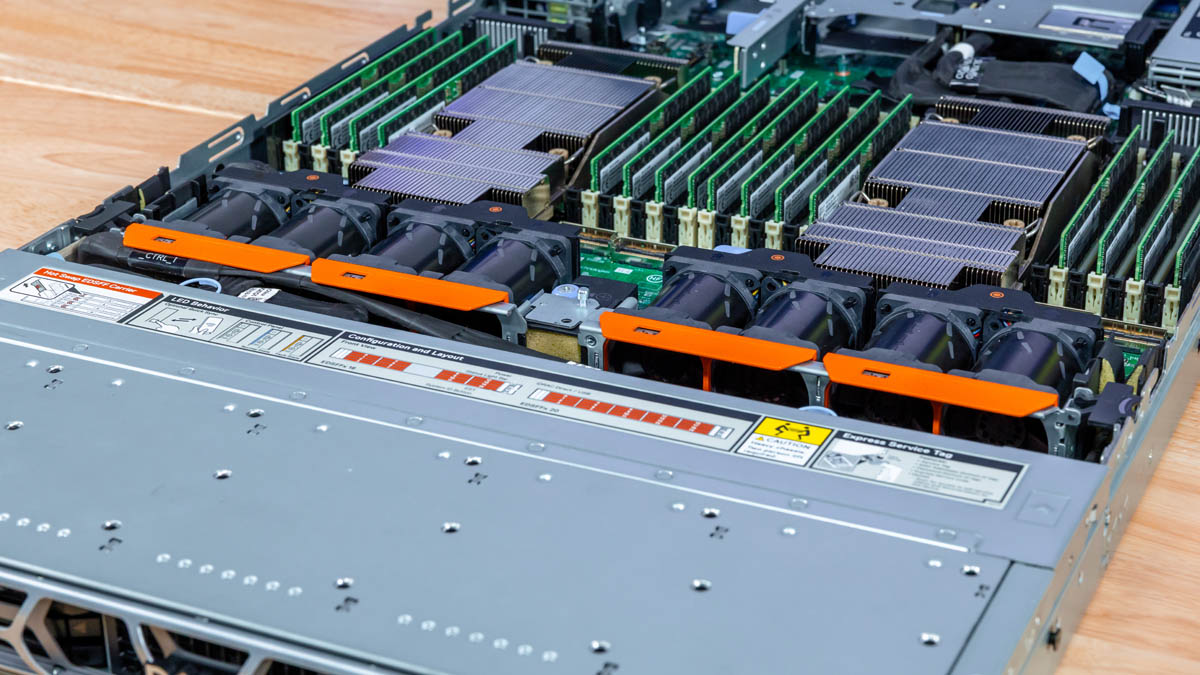

Dell использует вентиляторные модули с горячей заменой для 1U. Это удачное, одно из лучших в классе решений - обслуживание упрощается. В 1U горячая замена вентиляторов обычно заметно сложнее, чем в 2U, поэтому у многих производителей сервис по-прежнему сводится к тому, что вентилятор снимается с отсоединением кабеля или разъема.

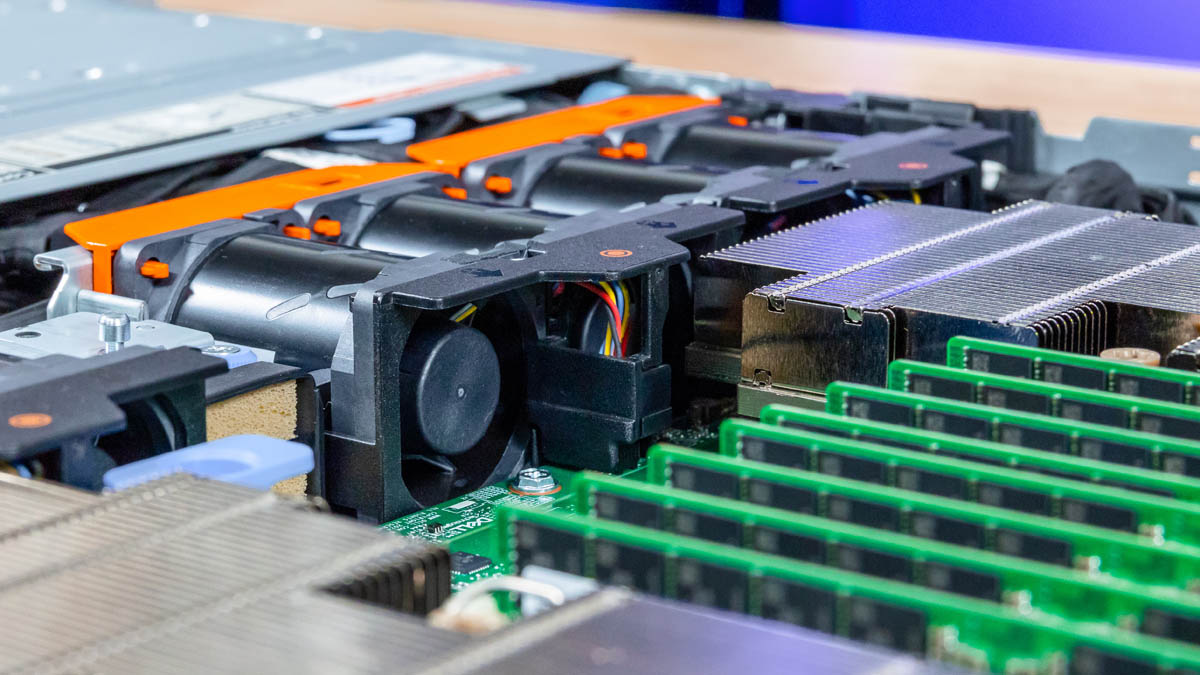

Вот еще один ракурс - с противоположной стороны.

Эти вентиляторы отвечают за охлаждение всей системы. Небольшая, но важная деталь: они расположены так, что к каждому радиатору процессора направлен поток от двух разных вентиляторных модулей - по одному вентилятору из каждого. Это дает резервирование на случай отказа одного модуля.

Этот сервер поддерживает установку двух процессоров Intel Xeon серий 6700E, 6700P или 6500P. В рассматриваемой конфигурации используются два Intel Xeon 6767P - это востребованные позиции. Серверы для задач искусственного интеллекта неоднократно тестировались именно с этими 64-ядерными моделями: они дают сбалансированное сочетание числа ядер и тактовых частот, а также объема памяти на один процессорный разъем.

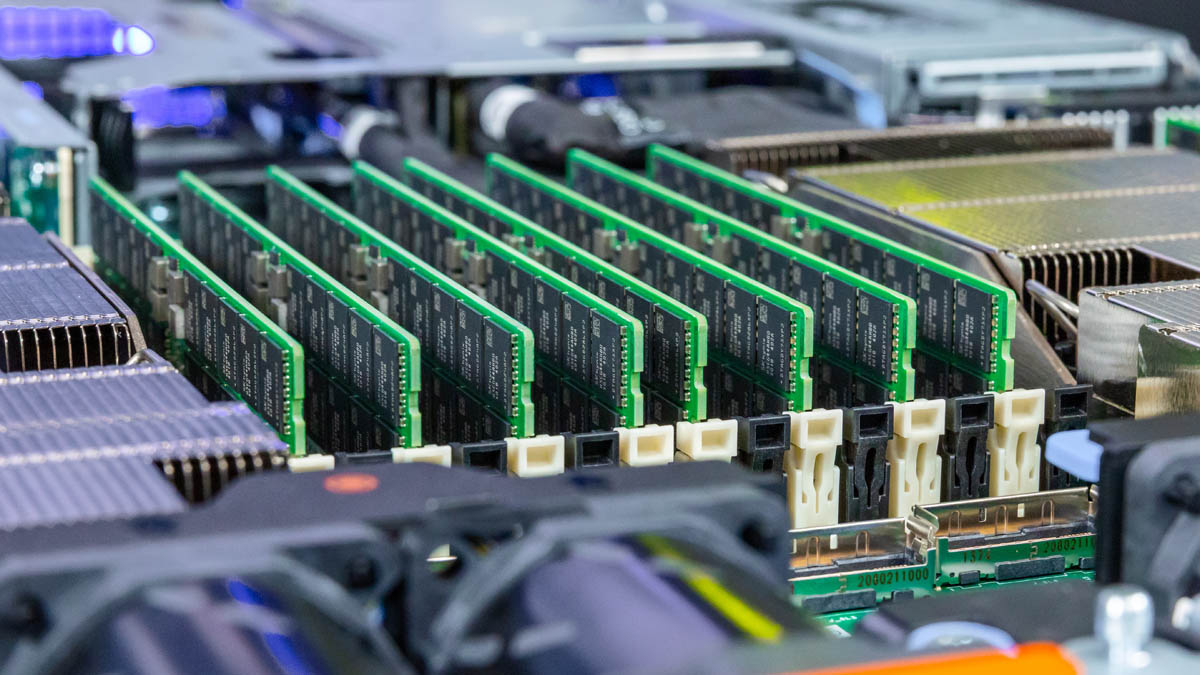

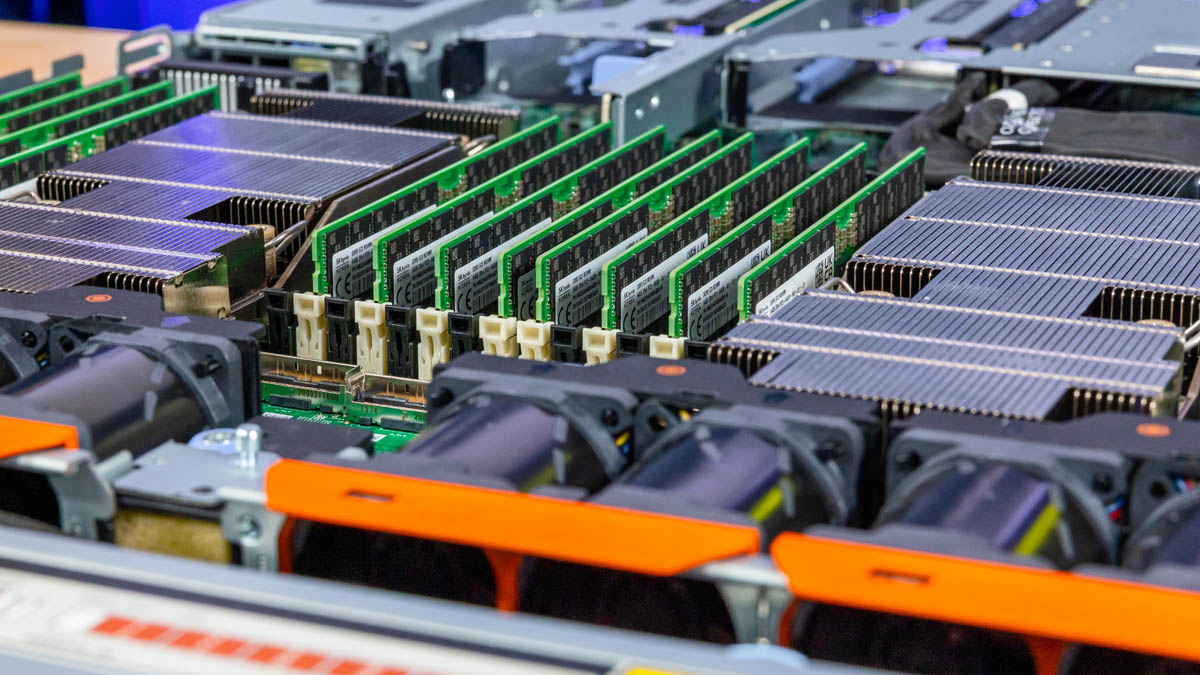

В этой конфигурации установлено по 16 модулей DDR5 RDIMM на каждый процессор - всего 32. У более старших платформ Intel Xeon серии 6900P память работает по 12 каналам, но на практике система обычно ограничена 24 модулями из-за физической ширины компоновки - разместить большее число модулей в корпусе сложно. Звучит неожиданно, но по суммарной емкости памяти платформы Intel Xeon серии 6700 с 8 каналами в ряде случаев позволяют установить больше, чем более старшие платформы Xeon серии 6900 с 12 каналами.

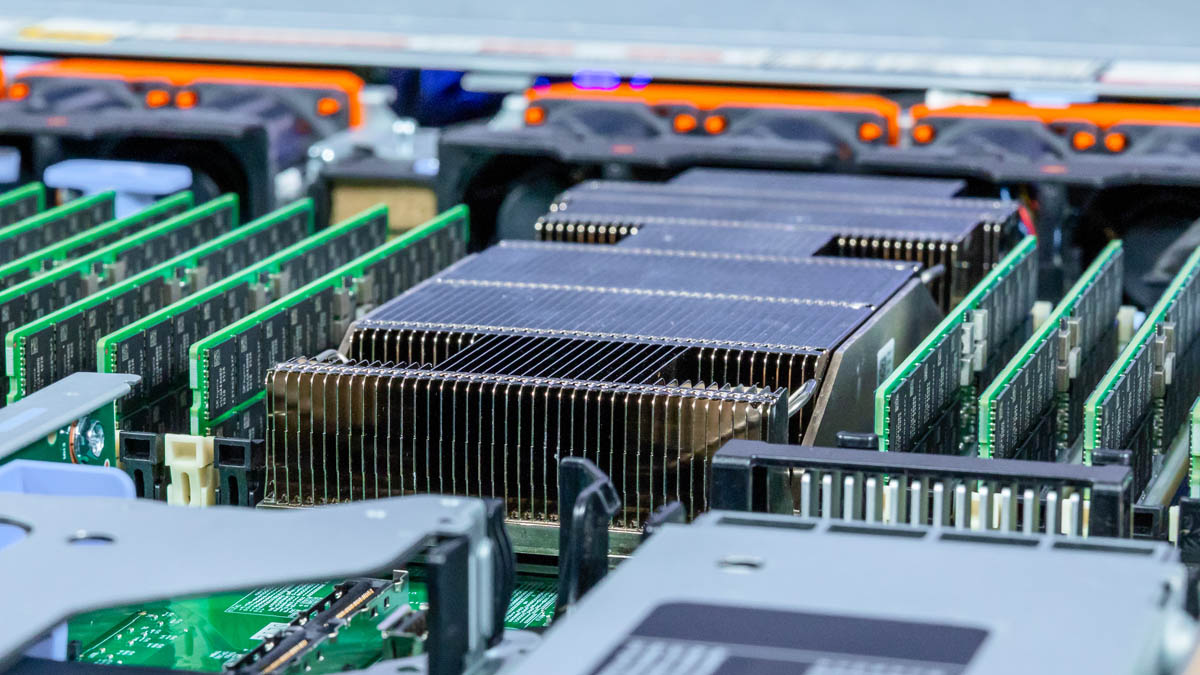

Деталь не самая заметная, но Dell удается реализовать это с радиаторами, которые выглядят довольно компактно. В этом поколении встречались и гораздо более массивные теплоотводы - например, у серверов на базе AMD EPYC Genoa. Здесь же у Dell радиатор почти не выступает за пределы процессорного разъема.

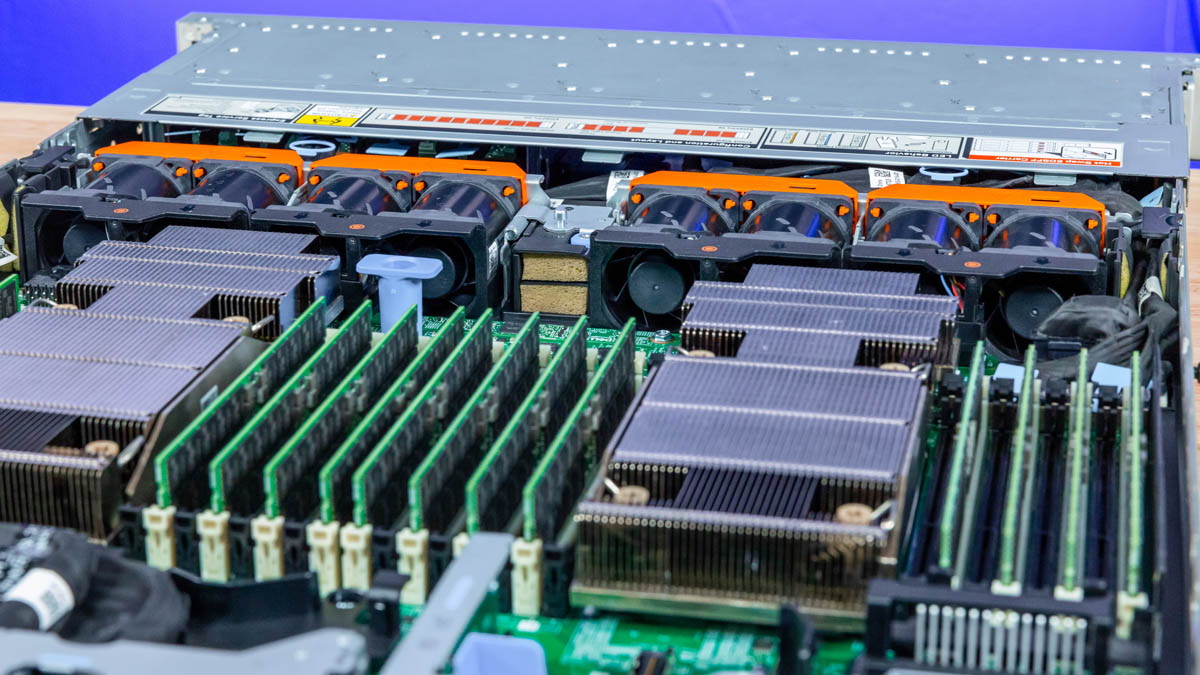

Dell PowerEdge R670 - радиаторы охлаждения процессора

Их используют, в том числе, для подведения линий PCIe к фронтальной подсистеме хранения.

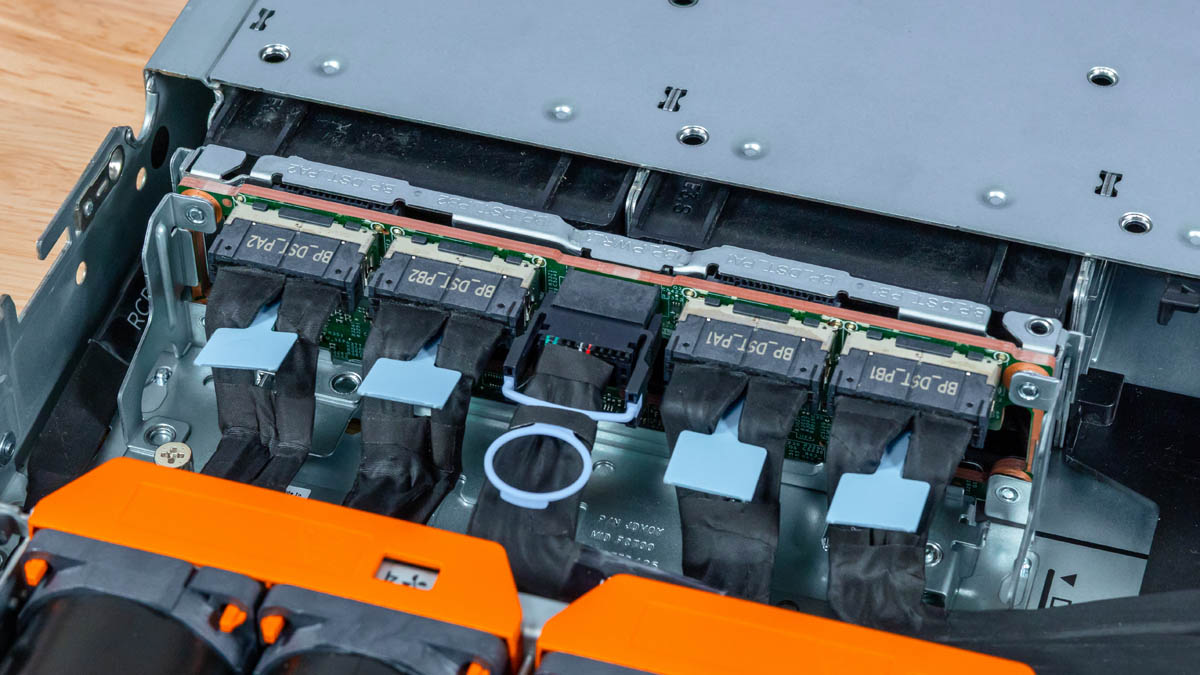

Вот пример бэкплейна подсистемы хранения с кабельным подключением. В этой конфигурации Dell предлагает фронтальный контроллер RAID PERC H975i.

Dell делает акцент на удобстве обслуживания: здесь предусмотрен фиксатор с блокировкой. Такой подход ближе к тому, как раньше это реализовывали hyper-scaler платформы.

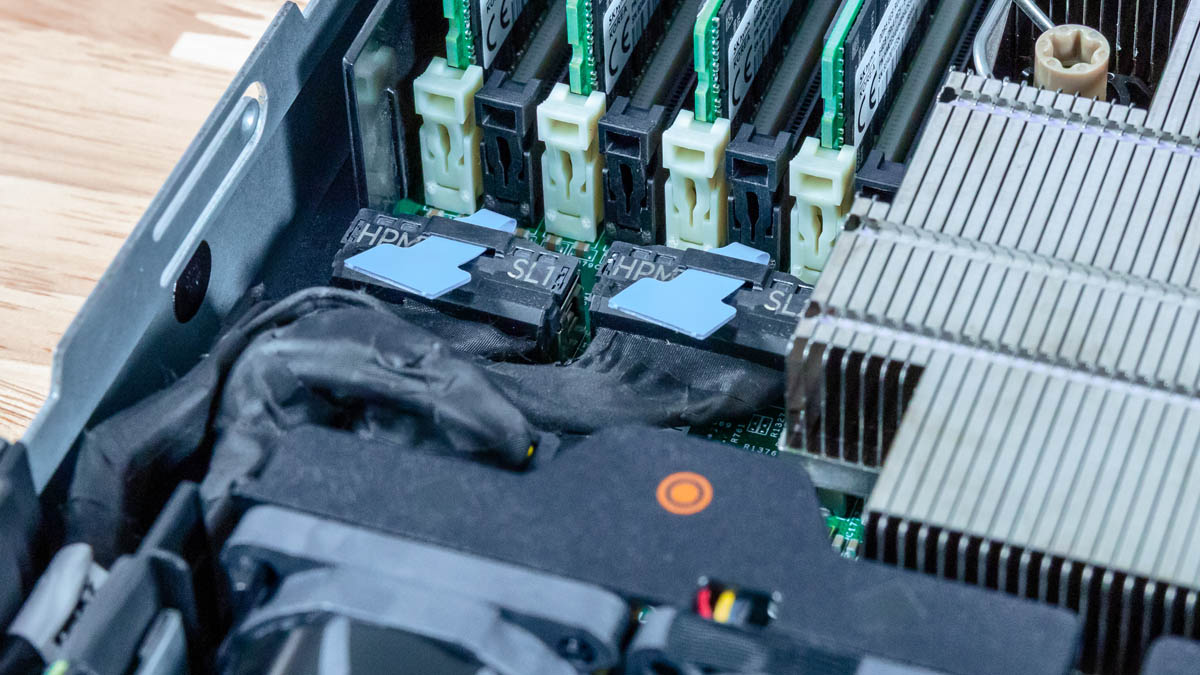

Dell PowerEdge R670 - подключение бекплейнов к контроллеру

Ключевое преимущество здесь в другом: размещение PERC H975i на передней части сервера означает, что он не занимает слоты PCIe сзади. Для 1U платформ, где количество слотов ограничено, это особенно полезная компоновка.

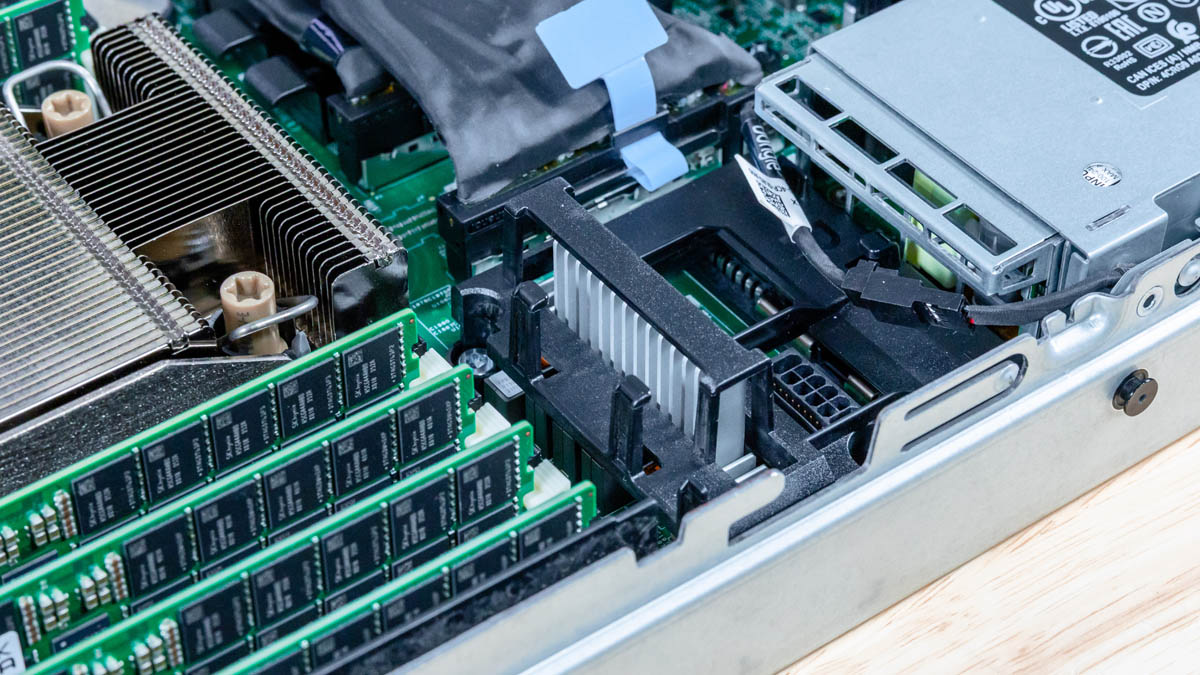

Между модулями памяти и блоками питания видны разъемы питания - они пригодятся, если в конфигурации используется более энергоемкая сетевая карта или ускоритель.

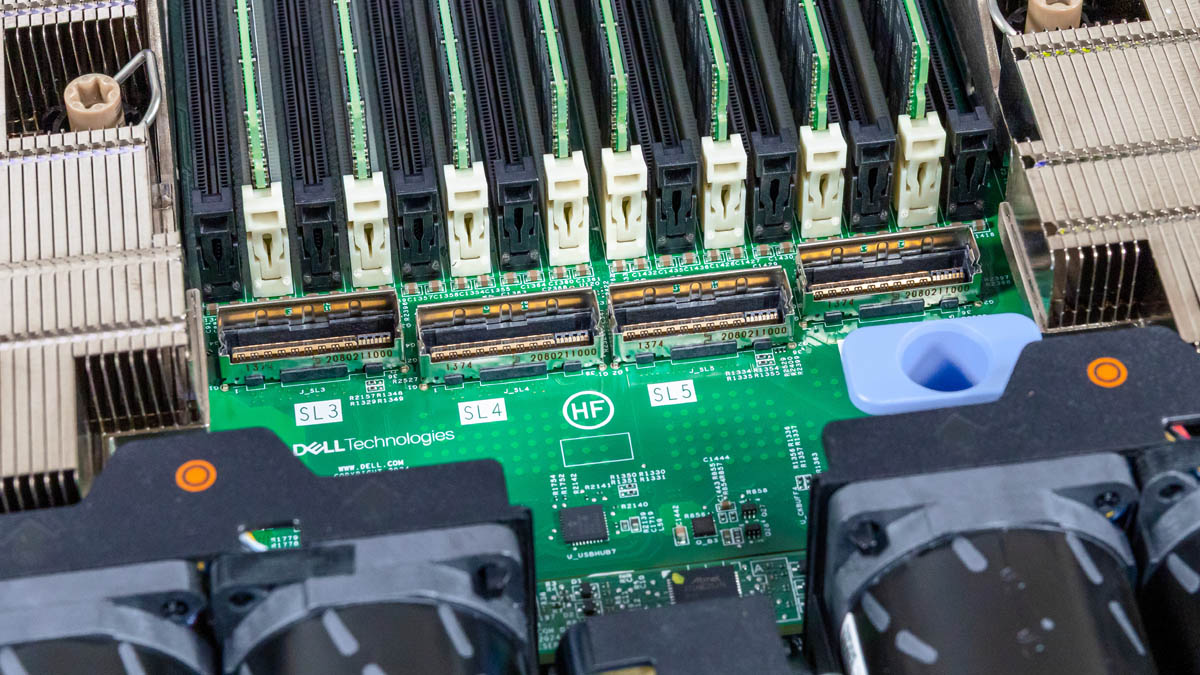

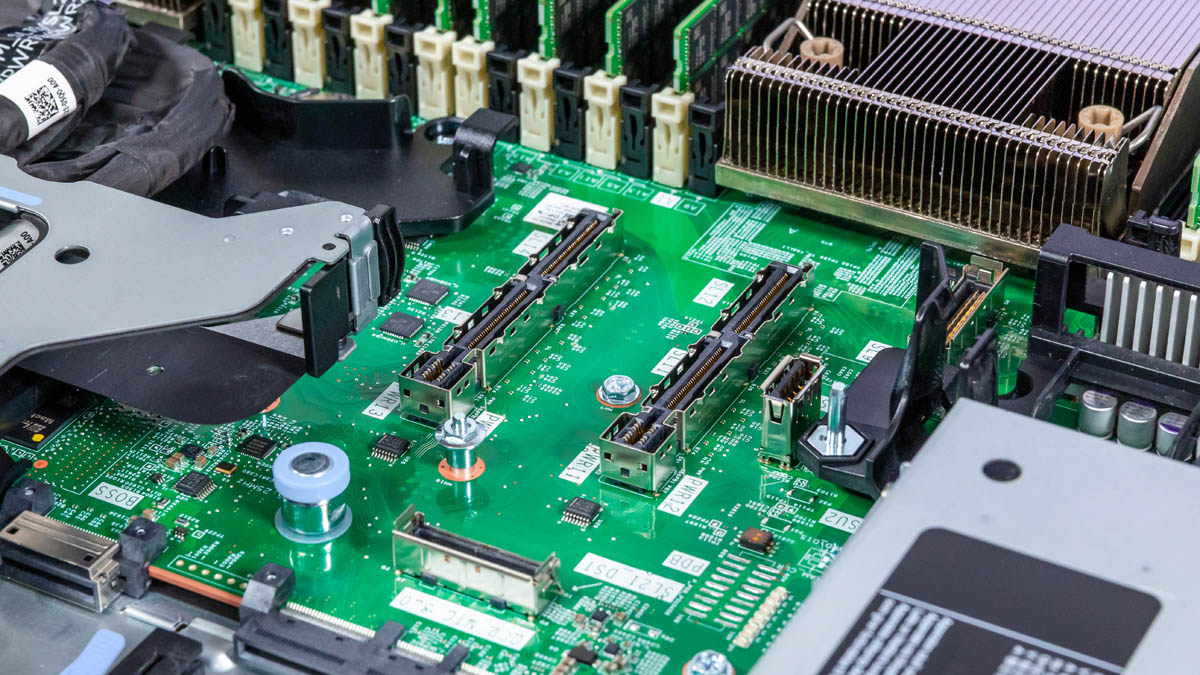

В центре расположены основные разъемы для подключения райзеров x16. Раньше их называли разъемами "GENZ", но это вызывало заметную путаницу в отрасли.

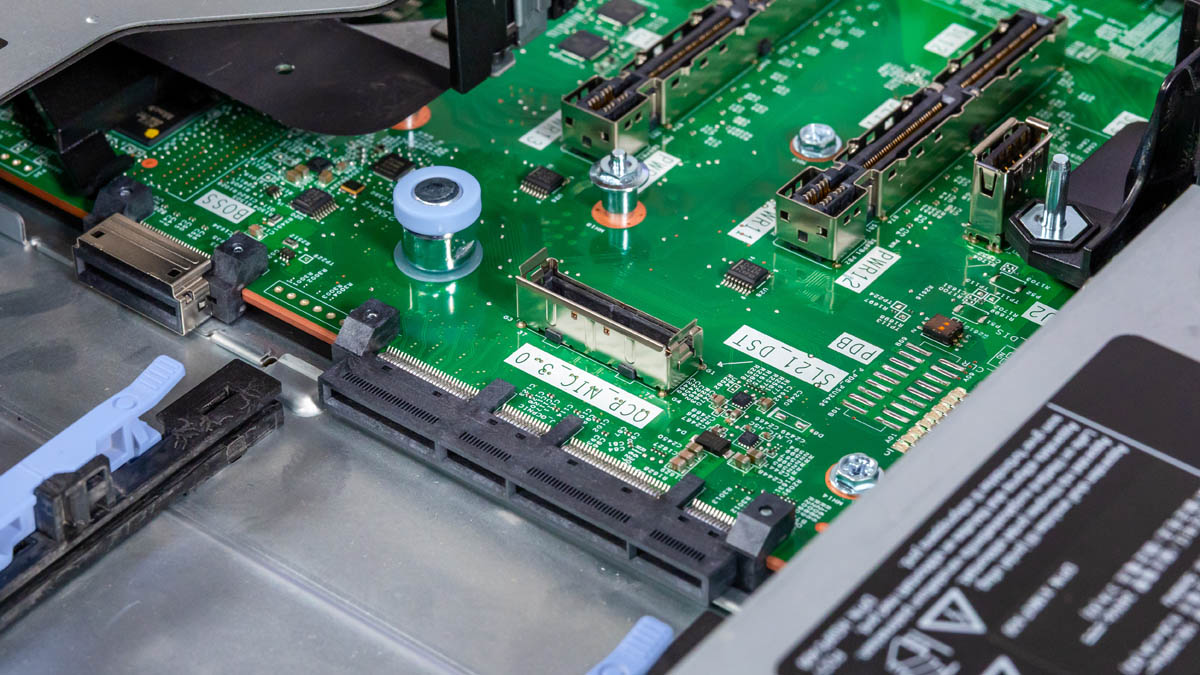

Еще одна небольшая деталь: предусмотрен дополнительный кабельный разъем для слота OCP NIC 3.0 - на случай, если требуется подвести к нему больше линий PCIe и увеличить доступную пропускную способность. В новых серверах такой подход встречается все чаще.

Dell PowerEdge R670 - линии PCIe

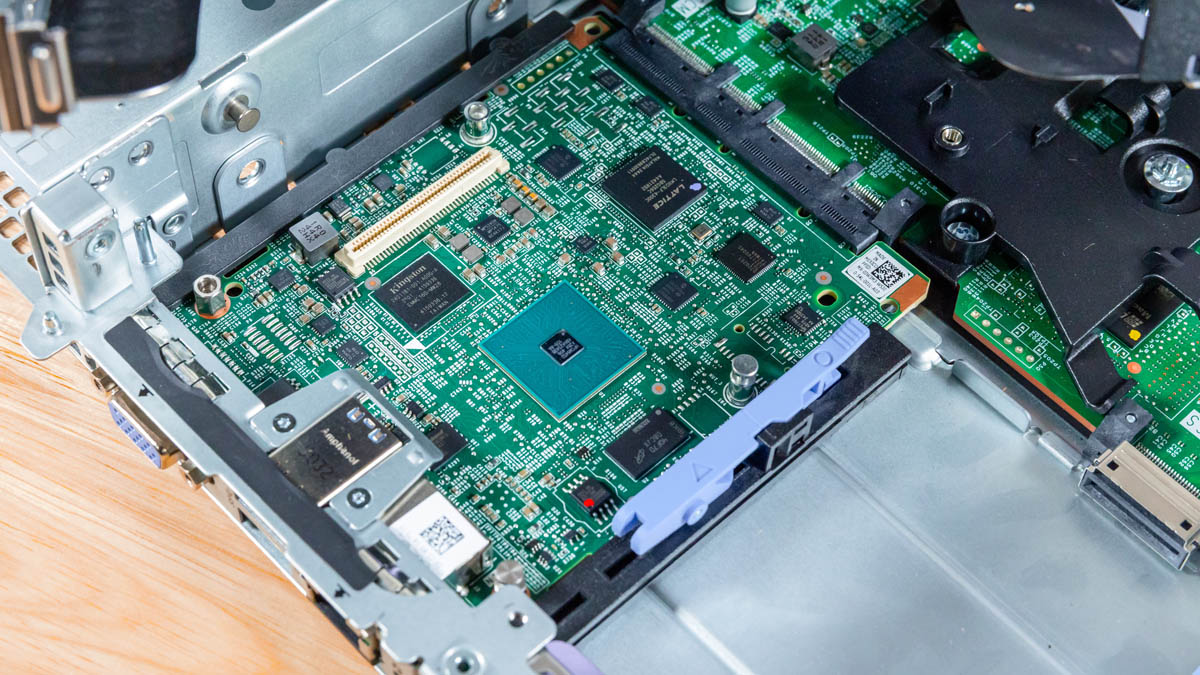

Вот плата управления Dell iDRAC. Именно она обеспечивает работу части интерфейсов заднего блока ввода-вывода и функции контроллера удаленного управления (BMC).

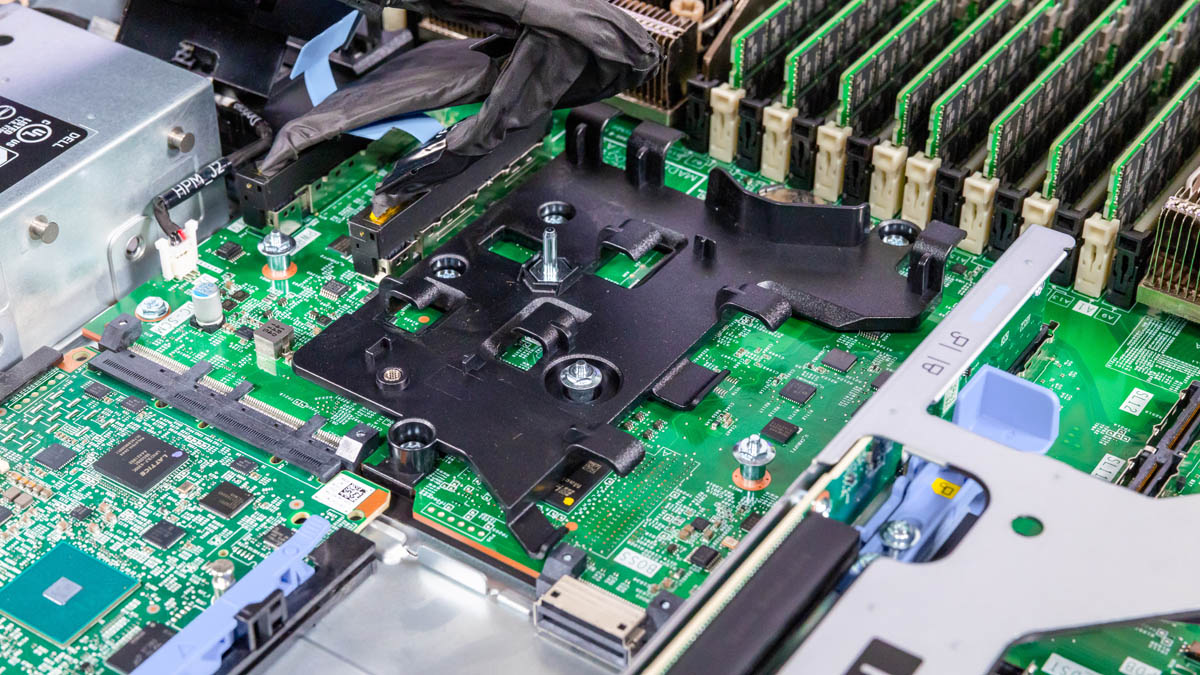

Деталь небольшая, но ее стоит показать. В середине шасси Dell предусмотрен направляющий элемент для укладки кабелей и управления воздушным потоком. На первый взгляд это мелочь, но в масштабируемых платформах такие решения встречаются нечасто. Здесь видно, что элемент продуман: нужно было учесть разные варианты кабельной разводки, проверить, как он влияет на охлаждение, и затем интегрировать его в конструкцию.

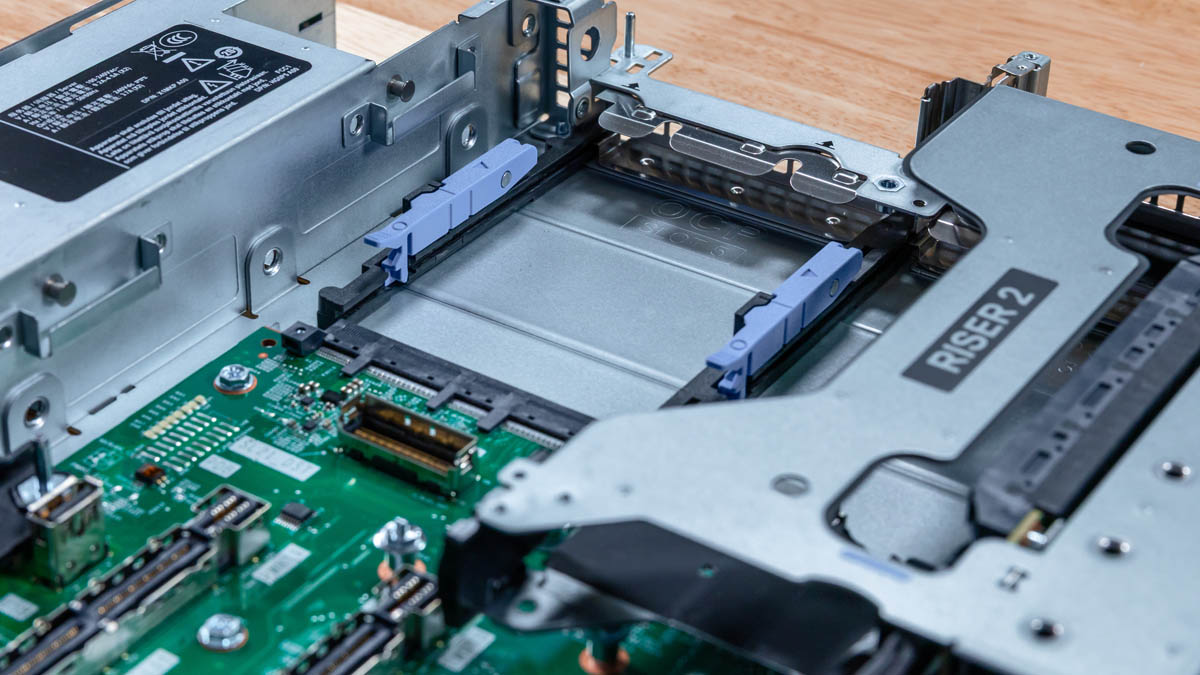

Наконец, Dell предлагает несколько вариантов заднего блока ввода-вывода, включая слоты OCP NIC 3.0. В отдельном материале OCP NIC 3.0 Form Factors The Quick Guide показано, что внутренний фиксатор дает Dell немного больше пространства сзади, но обслуживание сетевой карты при этом занимает заметно больше времени. Также можно обратить внимание на еще один момент: хотя визуально кажется, что здесь два слота OCP NIC 3.0, один из них подписан под карту Dell BOSS, которой в этой конфигурации нет.

Небольшое отступление: в этой конфигурации сервер поставлялся без установленных сетевых адаптеров. Это не стало проблемой - в распоряжении тестового стенда есть развитая сетевая инфраструктура для обзоров, позволяющая получать до 800 Гбит/с двунаправленного трафика через адаптер NVIDIA ConnectX-8 C8240 800G Dual 400G даже в сервере с PCIe Gen5, поэтому подходящие сетевые адаптеры были под рукой.

Далее - к топологии системы.

Топология Dell PowerEdge R670

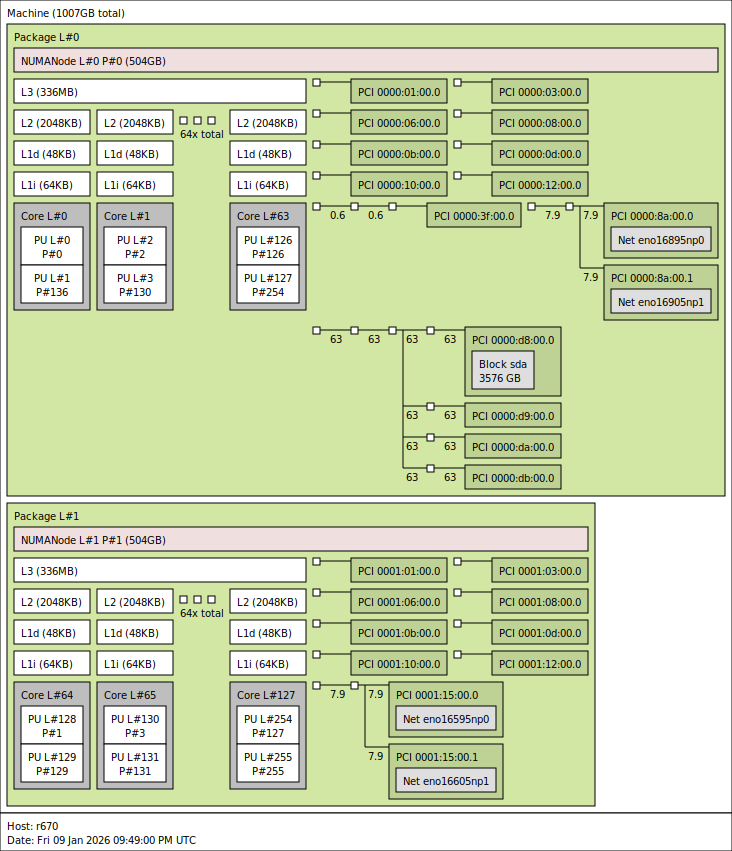

Ниже приведена топология системы:

Небольшая, но важная деталь: в этом поколении Intel заметно усилила подсистему кеш-памяти. В процессорах Xeon 6767P заявлены 336 МБ кеша L3 и по 2 МБ кеша L2 на ядро. Ранее кеши у Intel были значительно скромнее, поэтому Granite Rapids выглядит как ощутимый шаг вперед. Для сравнения, 64-ядерные процессоры AMD EPYC Turin обычно имеют 256 МБ кеша L3 на процессор, хотя у них предусмотрена 12-канальная память.

Далее - к управлению.

Управление iDRAC в Dell PowerEdge R670

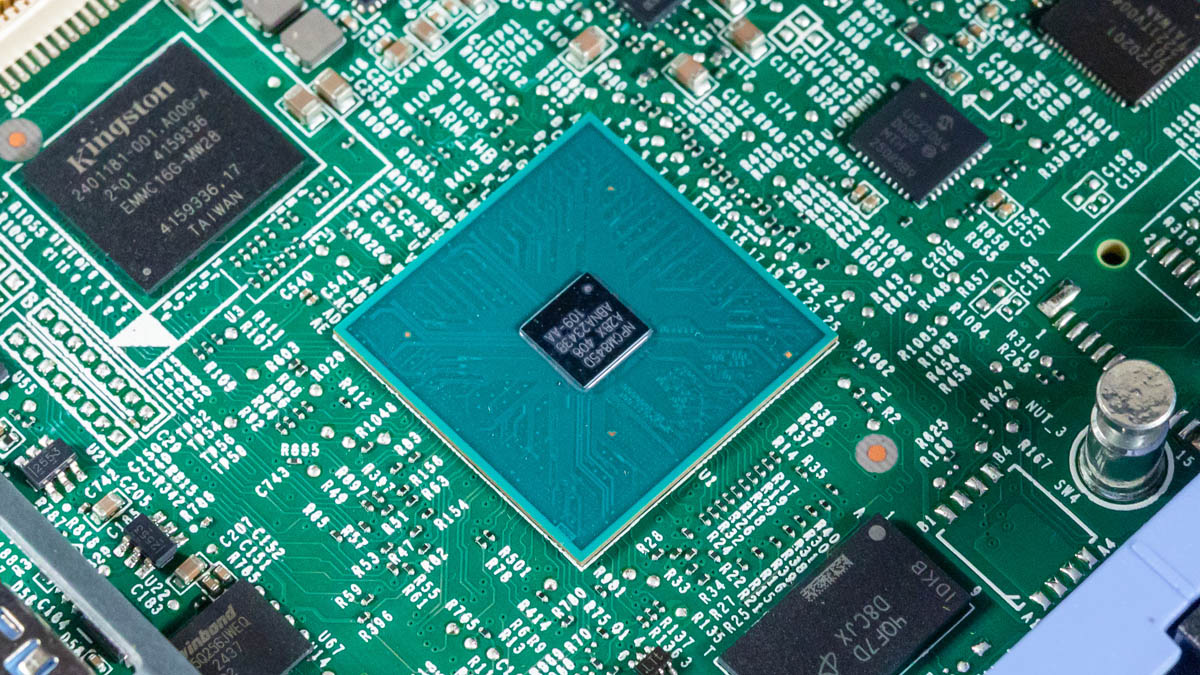

Для управления Dell использует iDRAC и, вместо отраслевого контроллера BMC ASPEED AST2600, применяет собственную микросхему. Еще одна любопытная деталь - на модуле используется eMMC-память Kingston Technology. Обычно у крупных производителей серверов в таком узле ожидается eMMC от Micron Technology, Samsung Electronics, SK hynix или Kioxia - по аналогии с тем, как в системе используется, например, DRAM-память Micron.

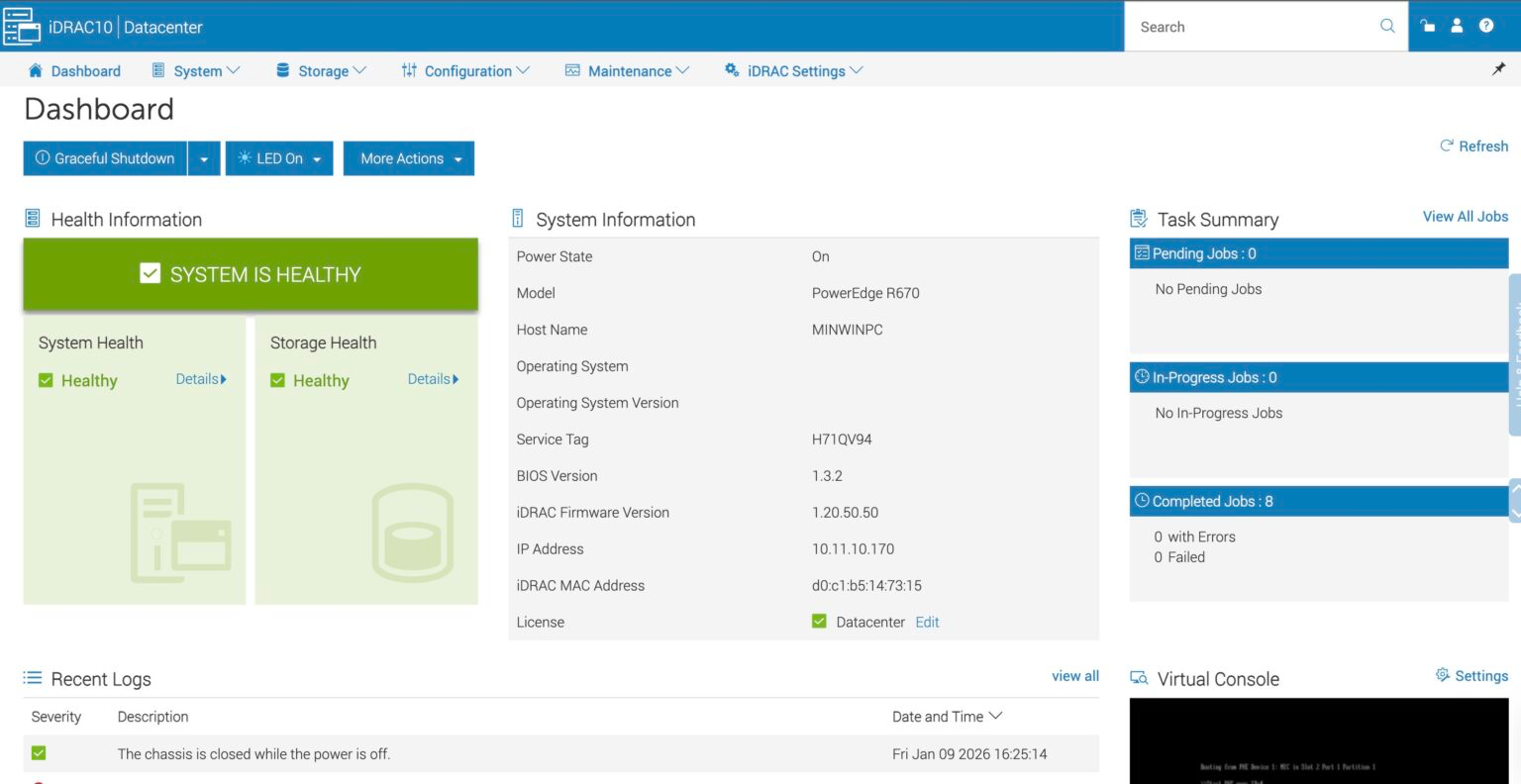

Если iDRAC используется давно, в интерфейсе iDRAC 10 можно сразу ориентироваться без привыкания. Как и в других системах удаленного управления, далее рассматривается графический интерфейс, но ключевая цель таких платформ - работа через программные интерфейсы для централизованного управления парком серверов.

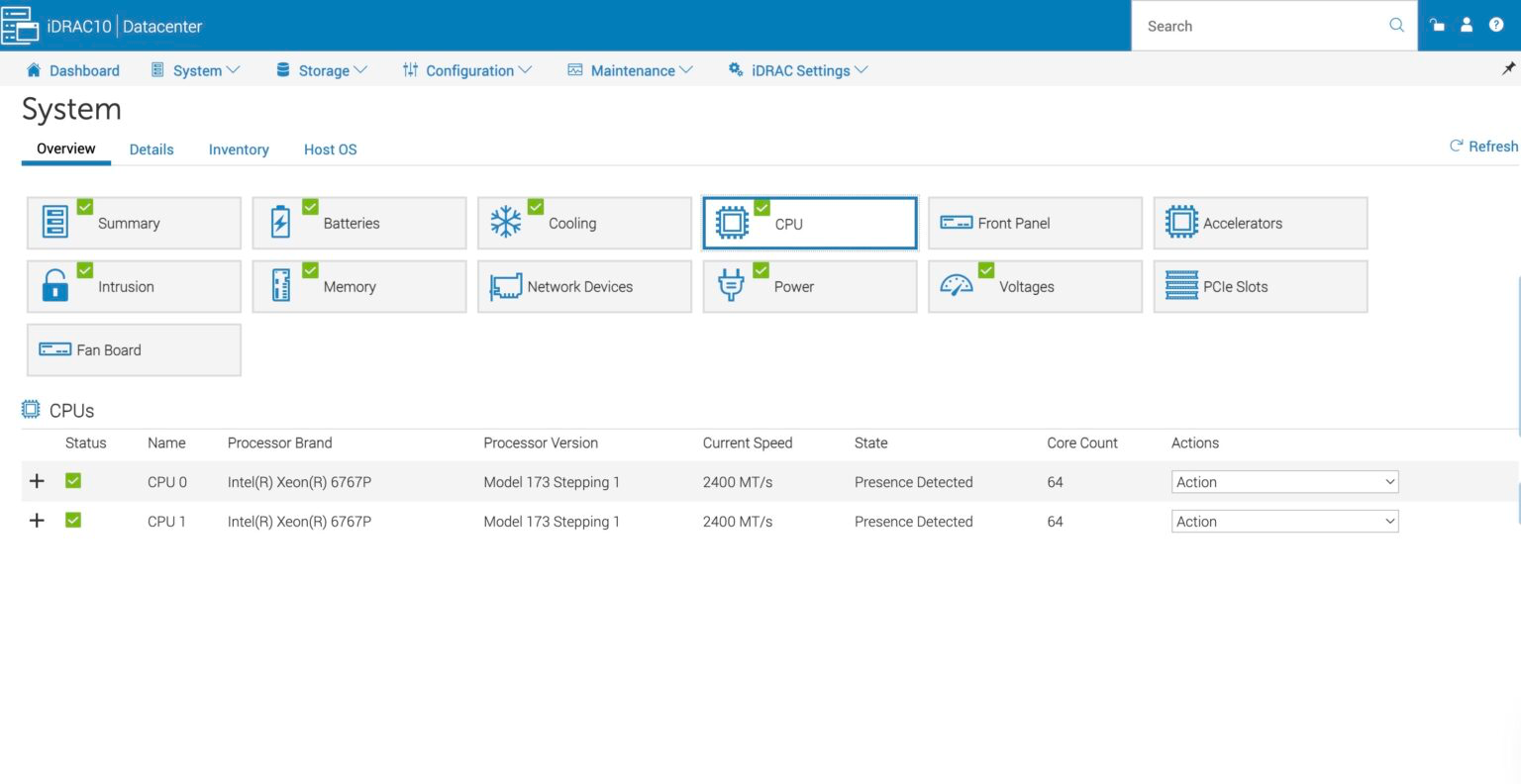

Dell предлагает типовые возможности - например, детализацию по компонентам с переходом к конкретным узлам системы.

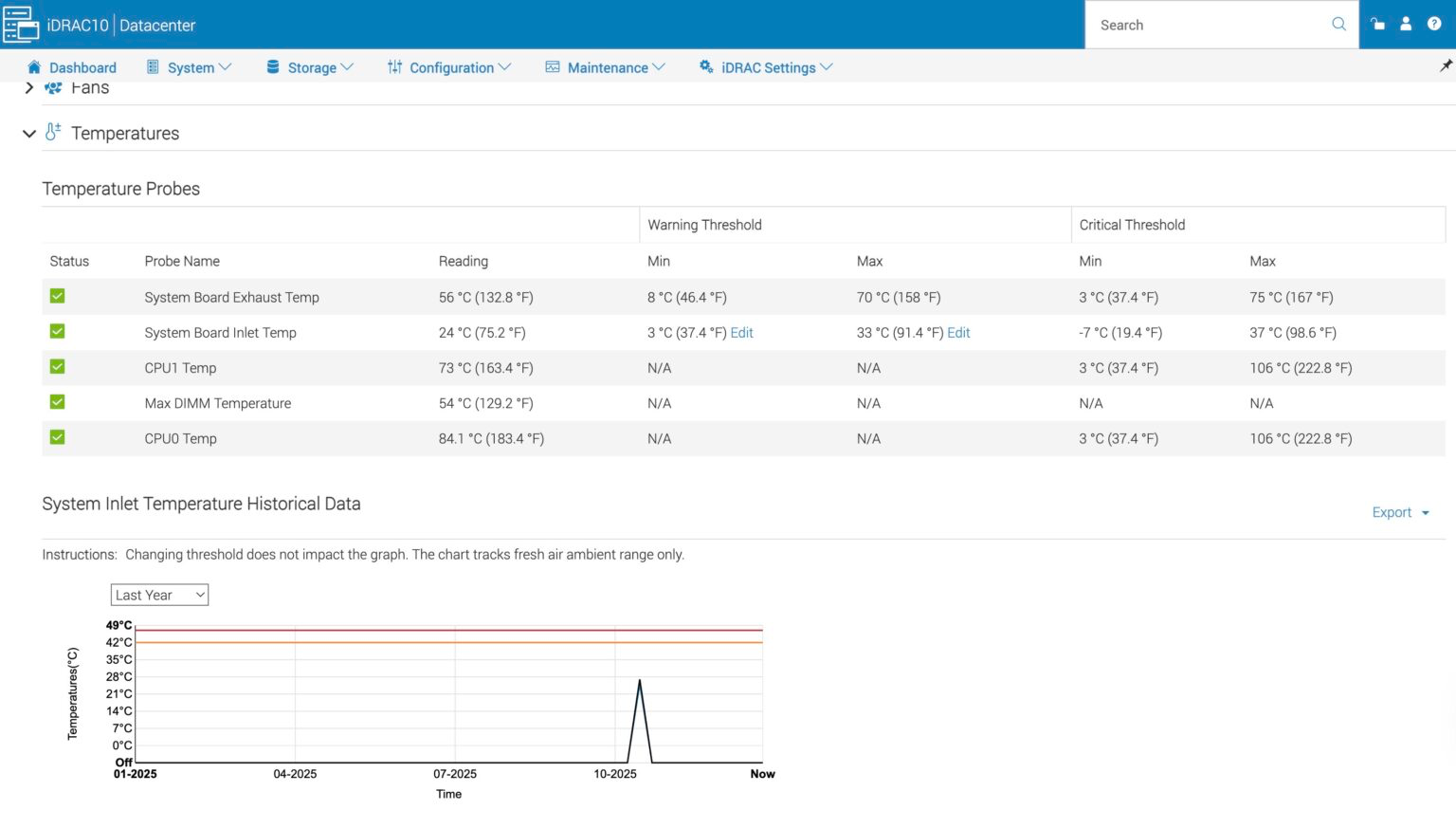

Также доступен весь набор телеметрии, необходимый для выявления возможных проблем в работе системы: в сервере установлено много датчиков, а iDRAC может получать и отображать данные с них.

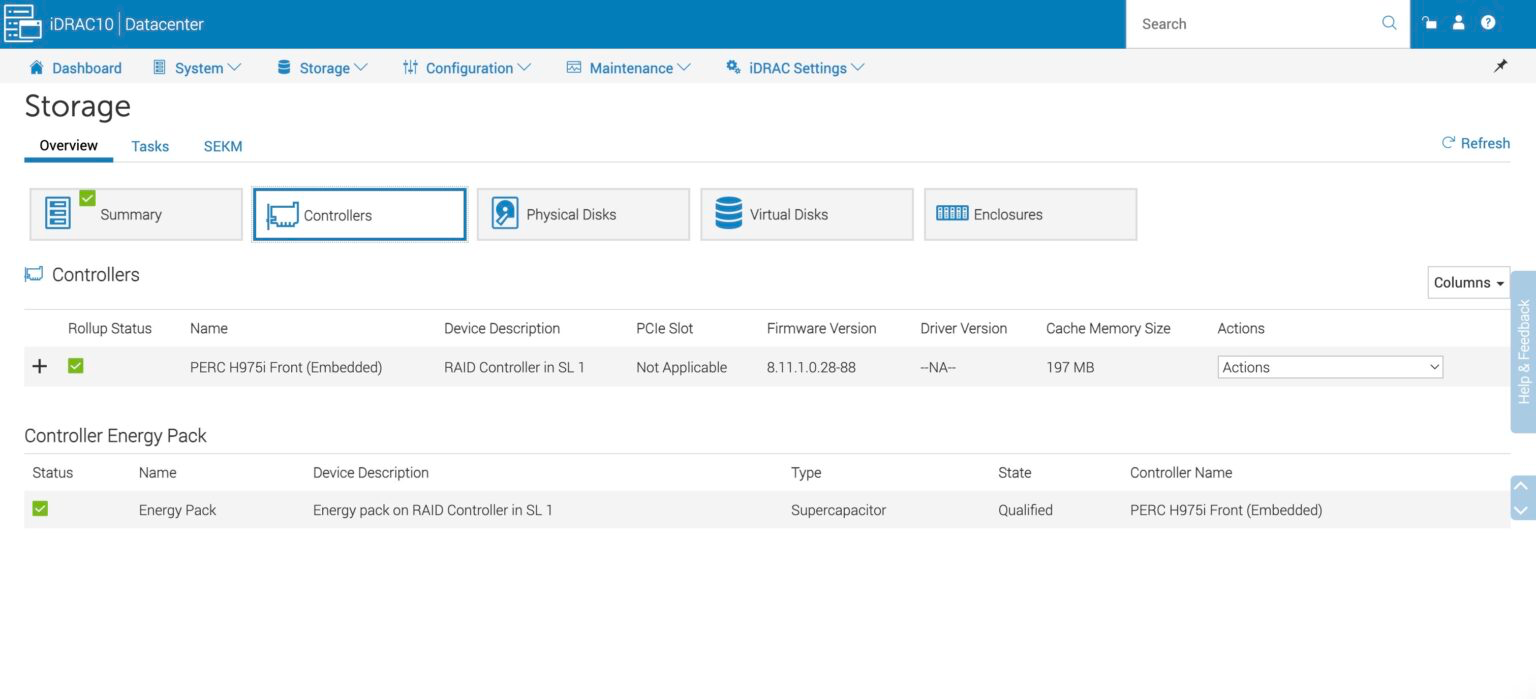

Стоит отдельно остановиться на Dell PERC H975i, который установлен в передней части сервера. В интерфейсе его можно увидеть в разделе Storage - Controllers.

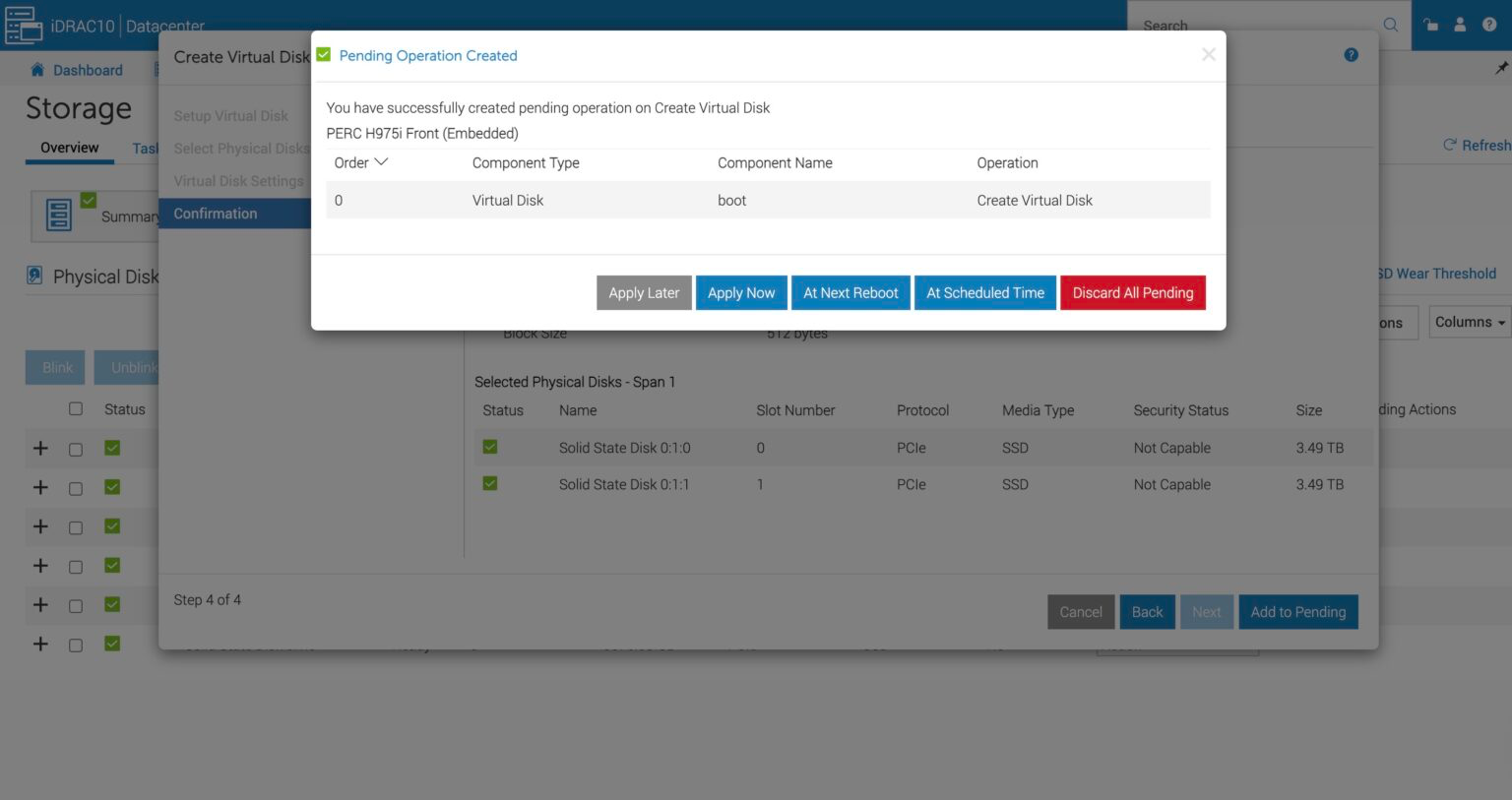

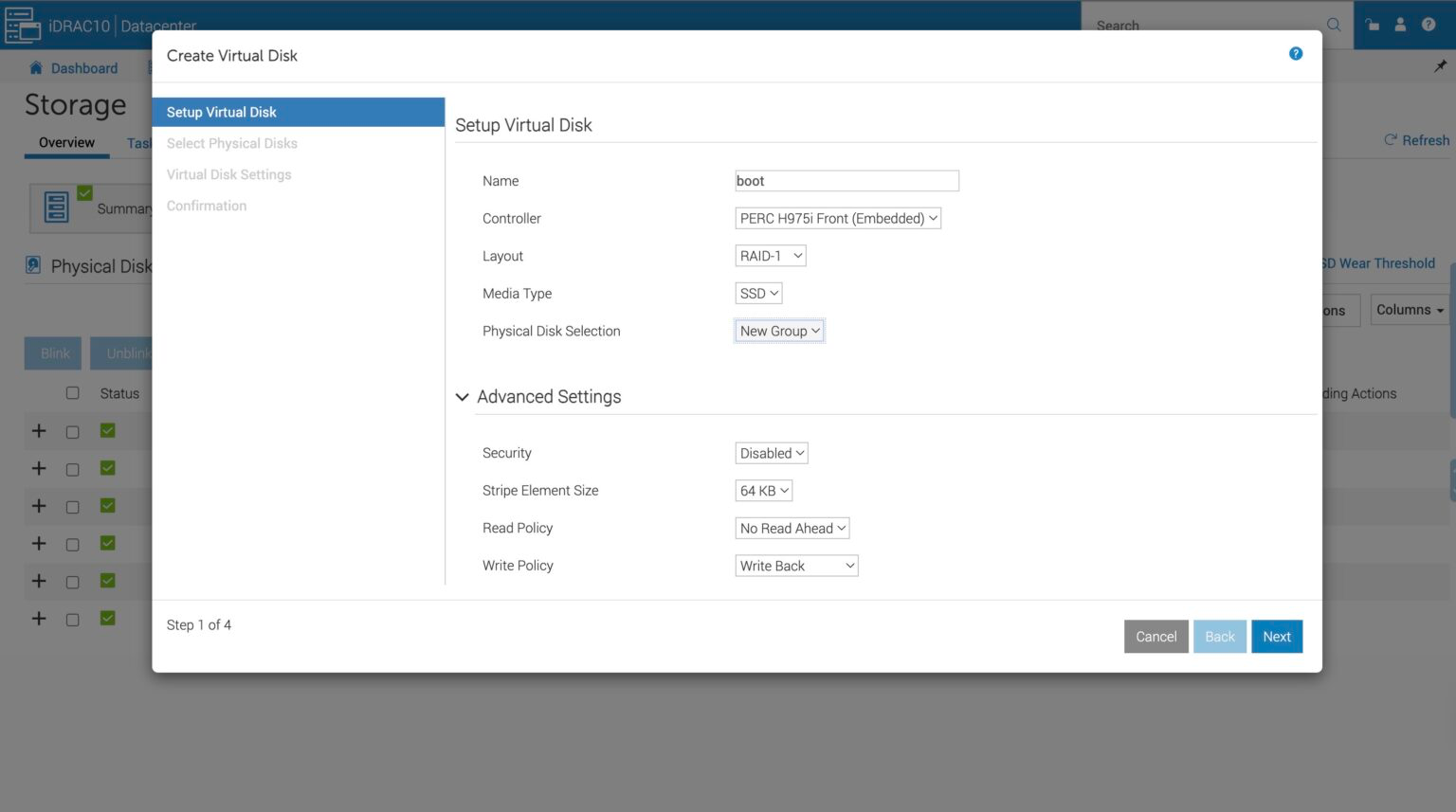

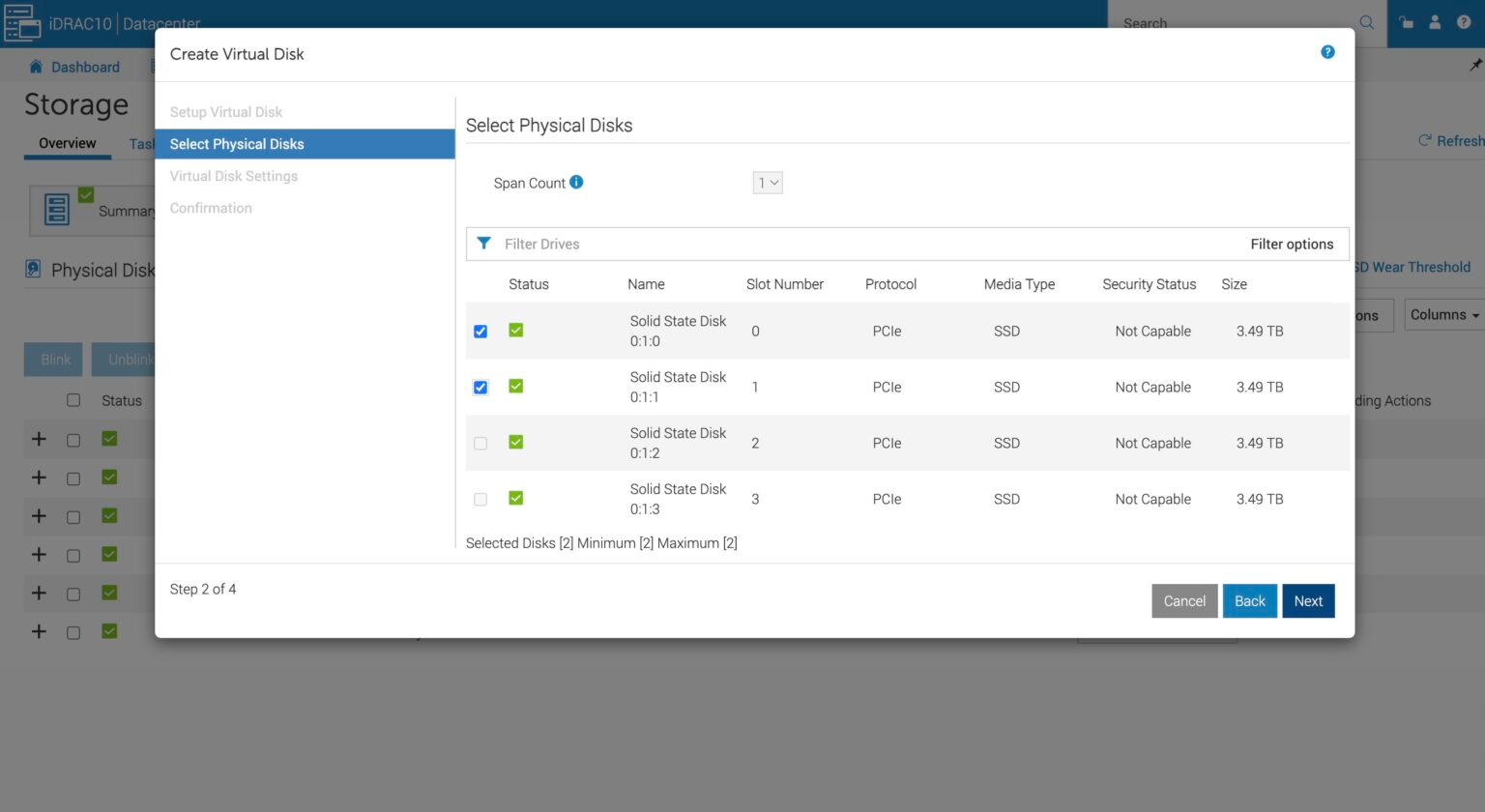

По умолчанию накопители за PERC H975i в системе не отображались, поэтому потребовалось создать виртуальные диски. К счастью, в iDRAC это делается довольно просто.

Достаточно выбрать диски и параметры массива - после этого все готово.

После нажатия Apply задача быстро выполняется в фоновом режиме. Если вспомнить времена, когда для входа в интерфейс RAID-контроллера приходилось нажимать функциональные клавиши и сочетания, чтобы создать виртуальный диск, то здесь все устроено ровно наоборот.

После завершения настройки диска можно перейти к Remote Media и Remote Console и установить Ubuntu на созданный массив.

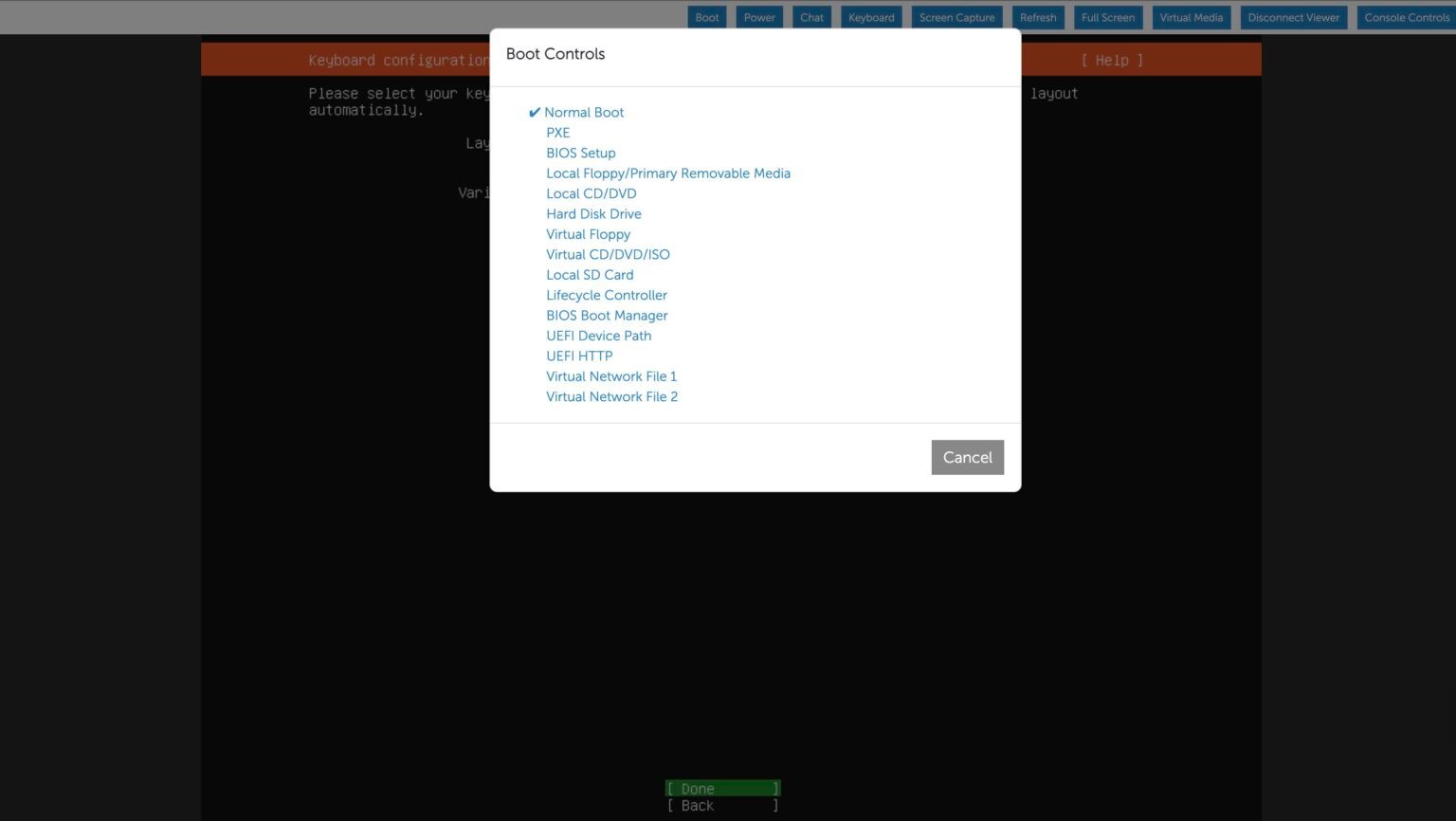

Небольшая ремарка: из полезных повседневных возможностей стоит выделить экран Boot Controls. Здесь можно заранее выбрать, откуда система будет загружаться - например, перейти в BIOS или загрузиться с виртуального диска - и только после этого инициировать перезагрузку. По аналогии с настройкой RAID это делает ненужными привычные действия вроде нажатия клавиш при старте, чтобы попасть в BIOS. Такая функция есть не у всех производителей, но на практике она действительно удобна.

Далее - к производительности системы.

Производительность Dell PowerEdge R670

С точки зрения производительности процессор Intel Xeon 6767P уже неоднократно проходил тестирование - во многом из-за высокой популярности этой модели.

Небольшое отступление: у Dell порядок нумерации процессорных ядер устроен иначе, чем почти у всех остальных производителей. Dell назначает первое ядро на CPU 0, затем первое ядро на CPU 1, и дальше продолжает чередование между двумя процессорами. Для тех, кто привык работать с серверами Dell, это выглядит логично. Если опыт работы в основном с другими платформами, то привязка задач к ядрам в скриптах будет выглядеть немного иначе. К счастью, есть готовые варианты под Dell, поэтому стандартный набор тестов можно корректно прогнать на этих процессорах.

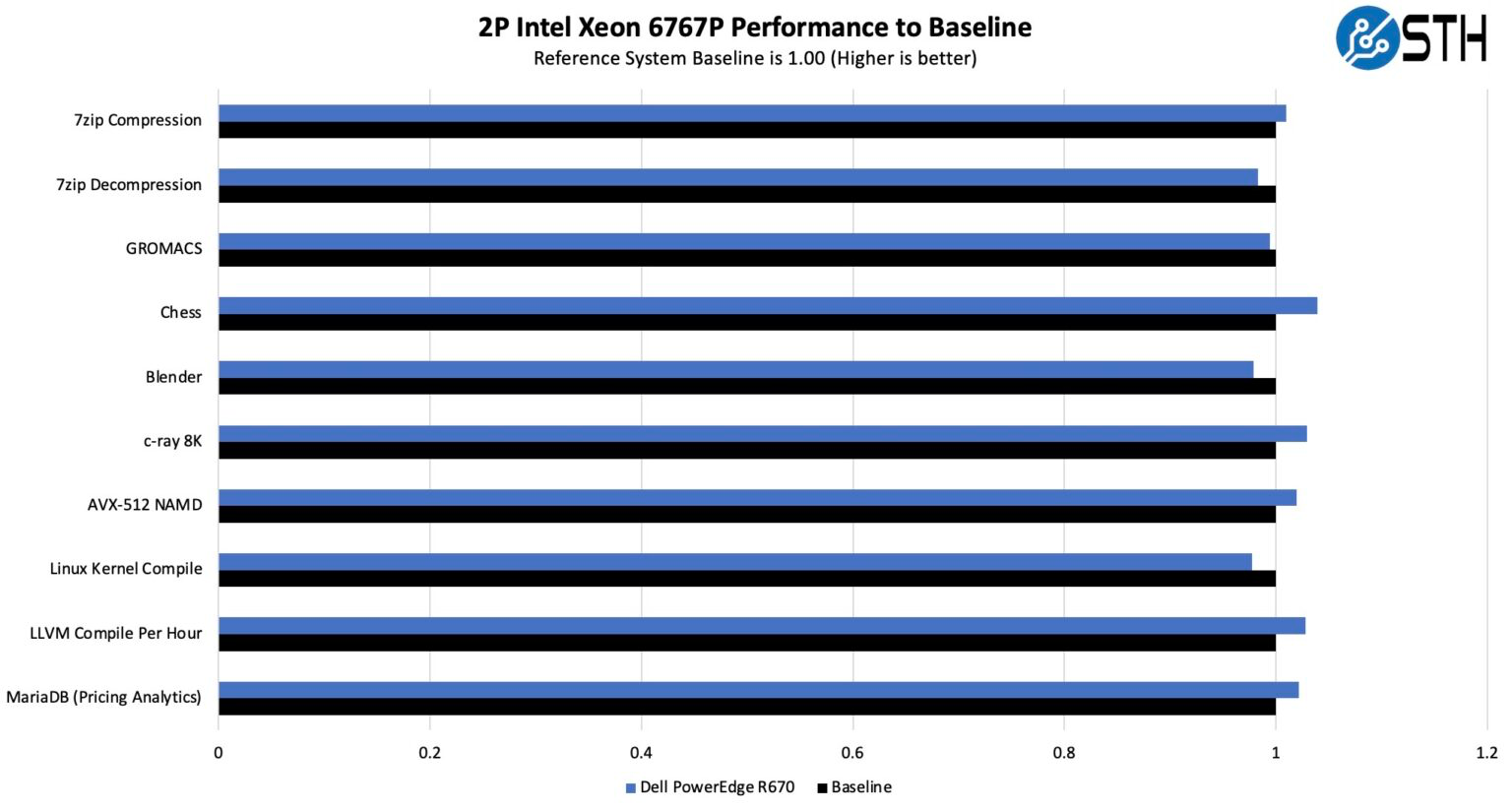

Производительность 2P Intel Xeon 6767P относительно базового уровня

Базовый уровень эталонной системы - 1,00 (чем выше, тем лучше)

Ключевой вопрос был в том, сможет ли PowerEdge R670 эффективно охлаждать Intel Xeon 6767P с TDP 350 Вт. Судя по результатам, ответ однозначный - да. Производительность высокая, что особенно заметно для 1U сервера. Впрочем, для линейки Dell PowerEdge это ожидаемый уровень.

Далее - к энергопотреблению.

Энергопотребление Dell PowerEdge R670

В рассматриваемой конфигурации установлены два блока питания 800 Вт с сертификацией 80 Plus Platinum. Использовались оба, потому что два процессора с TDP 350 Вт, а с учетом сетевых адаптеров, охлаждения и фронтальных SSD и памяти суммарная нагрузка выходит за пределы 800 Вт.

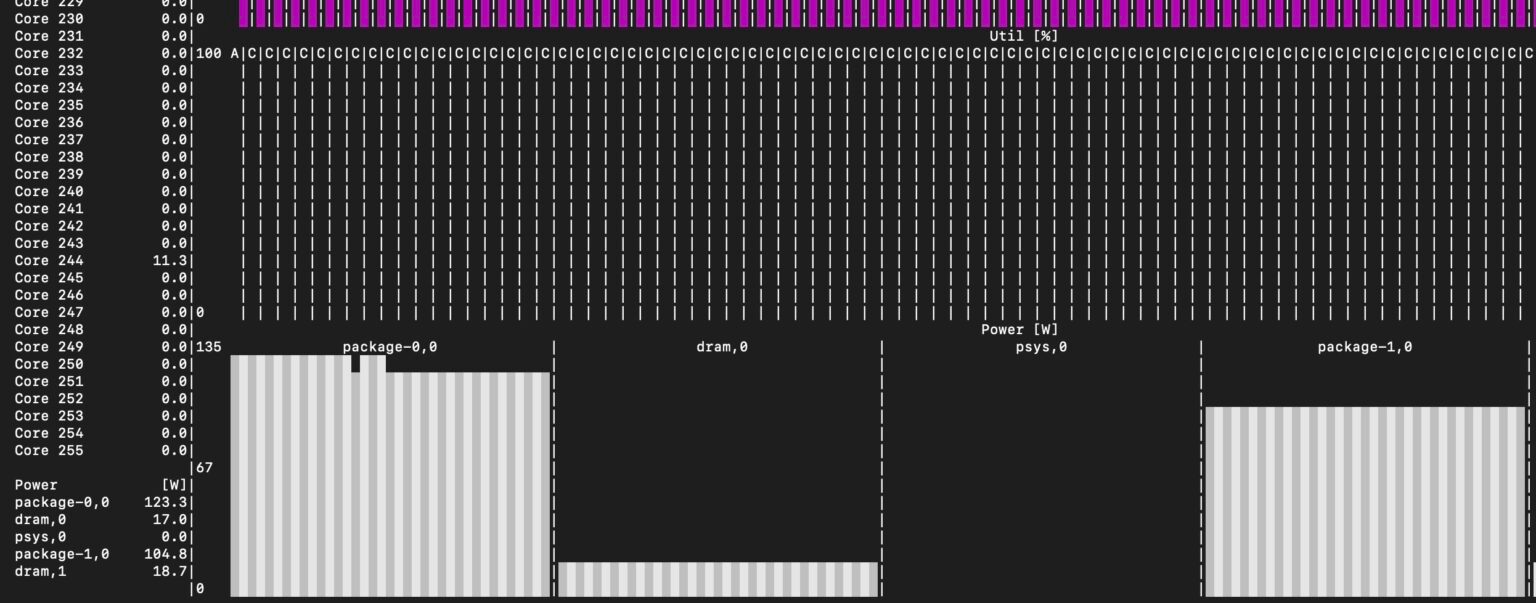

Небольшая, но полезная деталь: Dell контролирует энергопотребление не только на уровне процессоров и блоков питания - также доступна телеметрия по потреблению DRAM. Здесь видно 17-19 Вт на сокет в простое (1 DPC, DDR5 RDIMM 64 ГБ). Это дает 120-140 Вт на сокет в простое, еще без учета остальных компонентов системы. Такой момент важен при переходе со старших поколений: в современных серверах энергопотребление в простое и под нагрузкой будет заметно выше, но компромисс - существенно более высокая плотность и возможности на единицу высоты стойки.

В простое энергопотребление часто было в диапазоне 420-460 Вт, а под нагрузкой - 930-950 Вт, еще без добавления энергоемких сетевых адаптеров и оптики. С двумя NVIDIA ConnectX-7 400GbE и оптическими модулями DR4 эта конфигурация выходила за 1 кВт.

Это очень насыщенная по возможностям серверная конфигурация, и энергопотребление у нее ощутимое. В абсолютных цифрах оно выглядит высоким, но в пересчете на узел и тем более на 1U показатель получается умеренным - особенно на фоне современных серверов для задач искусственного интеллекта.

Заключение

Dell PowerEdge R670 наглядно показывает, каким может быть современный двухпроцессорный 1U сервер, если упор сделан на плотность и гибкость конфигурации. Возможность установить несколько высокоскоростных сетевых адаптеров PCIe Gen5 сзади и до 20 фронтальных NVMe SSD формата E3.S дает для одного узла в 1U заметный запас по сценариям применения - от высокоплотного хранения до скоростной сети.

Ключевое достоинство платформы - рост плотности без ухода в специализированные шасси. В 1U стало проще получить уровни хранения порядка 1 ПБ на единицу высоты стойки и сетевые подключения класса 400Gbps на порт, при этом остается возможность выбрать менее плотные конфигурации или, при необходимости, задействовать задние райзеры под дополнительные ускорители. Вместе с этим важно учитывать границы форм-фактора: для проектов, где приоритетом являются 3,5" жесткие диски или максимальная ориентация на ускорители, на рынке есть более подходящие платформы под конкретные задачи.

По совокупности инженерных решений платформа выглядит цельной: вариативность заднего блока ввода-вывода, продуманное охлаждение процессоров, удобство обслуживания, а также связка PERC и iDRAC дополняются деталями уровня организации кабелей и управления воздушным потоком внутри шасси. Это не меняет класс сервера, но повышает практическую ценность в эксплуатации.

При этом в 2026 году роль 1U как "стандартного" двухпроцессорного форм-фактора начинает обсуждаться активнее. Современные узлы потребляют больше энергии, но одновременно дают намного более высокую плотность по процессорам, памяти, хранению и вводу-выводу. В таких условиях 2U решения часто выглядят более рационально по запасу мощности и расширения. В линейке Dell для этого есть близкая по подходу платформа PowerEdge R770, что позволяет выбрать оптимальную плотность шасси, сохранив близкий опыт эксплуатации.

В итоге Dell PowerEdge R670 демонстрирует, что происходит, когда инженерная команда системно расширяет границы производительности и плотности в массовом 1U сегменте - без компромиссов по ключевым возможностям и с вниманием к удобству обслужи
