Системы хранения данных линейки PowerVault Dell EMC

В нашей статье мы рассмотрим системы базового уровня, предназначенные для небольших развивающихся компаний, от Dell EMC линейки PowerVault – ME5012, ME5024, ME5084.

PowerVault ME5012

Двухюнитовые системы хранения данных PowerVault Dell EMC ME5012 рассчитаны на монтаж в стандартные серверные стойки.

С передней стороны системы расположена дисковая корзина на 12 3.5-дюймовых дисковых носителей, сзади находятся блоки питания и контроллеры.

Каждый контроллер оснащен портом управления 10/100/1000 Ethernet и диском с SAS 12 Гб, предназначенными для подключения полок расширения.

Максимально можно подключить 264 накопителя. Установка внешних полок расширения доступна только для двухконтроллерных систем.

Доступ к базе данных обеспечивается рядом опций портов:

• 4 ports 32/16Gb Fibre Channel;
• 4 ports 25/10Gb iSCSI SFP28/SFP+;
• 4 ports 10/1Gb iSCSI BaseT;
• 4 ports 12Gb SAS.

Имеются три вида полок расширения:

• ME412 (12 дисков, 2U);
• ME424 (24 диска, 2U);
• ME484 (84 диска, 5U).

Обращаем внимание, что в ME5012 отсутствует поддержка одновременного использования полок 2U (ME412 и ME424) и 5U (ME484).

Предельные конфигурации системы:

• Head Unit + 9 enclosures 2U (ME412 и ME424);
• 1 Head Unit +3 enclosures 5U (ME484).

PowerVault ME5024

PowerVault ME5024 размером 2U, как и ME5012, предназначена для монтажа в стандартные серверные стойки. В передней части системы располагается дисковая корзина на 24 2.5-дюймовых дисковых носителя, в задней — блоки электропитания и контроллеры.

Все контроллеры имеют порт управления 10/100/1000 Ethernet и 12Gb SAS, которые предназначены для подключения полок расширения.

Доступность данных со стороны серверов обеспечивается рядом опций портов:

• 4 ports 32/16Gb Fibre Channel;
• 4 ports 25/10Gb iSCSI SFP28/SFP+;
• 4 ports 10/1Gb iSCSI BaseT;
• 4 ports 12Gb SAS.

Максимальное число дисков, которые можно подключить к системе, равно 276. Установка внешних полок расширения доступна только для двухконтроллерных систем.

Аналогично модели ME5012, для системы PowerVault ME5024 доступны три типа полок расширения:

• ME412 (12 дисков, 2U);
• ME424 (24 диска, 2U);
• ME484 (84 диска, 5U).

Отсутствует поддержка одновременного подключения 2U (ME412 и ME424) и 5U (ME484).

Предельные конфигурации системы:

• Head Unit + 9 enclosures 2U (ME412 и ME424);
• 1 Head Unit +3 enclosures 5U (ME484).

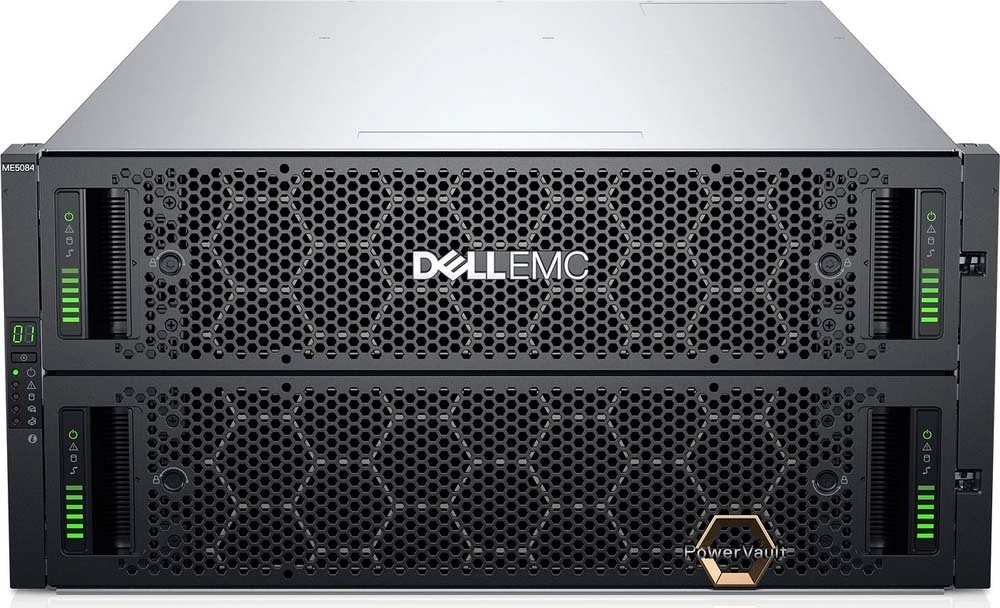

PowerVault ME5084

Dell EMC PowerVault ME5084 обладает размером 5U. Большой размер ME5084 влияет на то, что модель подходит только для монтажа в серверные стойки, глубина которых составляет 1200 мм.

Фронтальная часть включает два отсека, в которых располагаются выдвижные лотки на 42 3.5-дюймовых дисковых носителя каждый. Носители монтируются сверху блока, а сзади системы установлены блоки электропитания, системы охлаждения и контроллеры.

Каждый контроллер имеет порты управления 10/100/1000 Ethernet и 12Gb SAS, которые предназначены для подключения полок расширения.

Со стороны серверов доступность сохраненных данных обеспечивается следующими функциями портов:

• 4 ports 32/16Gb Fibre Channel;
• 4 ports 25/10Gb iSCSI SFP28/SFP+;
• 4 ports 10/1Gb iSCSI BaseT;
• 4 ports 12Gb SAS.

Максимальное число устанавливаемых дисков – 236.

Для подключения доступен лишь один тип полок расширения – ME484 (84 диска, 5U). Количество предельных конфигураций также минимально – 1 Head Unit +3 enclosures 5U (ME484).

Главное средство управления массивами в PowerVault Dell EMC – графический веб-интерфейс PowerVault ME Storage Manager (MESM) на базе HTML5. В качестве альтернативы доступны CLI и REST API.

Система имеет два режима работы с дисками:

• Linear — стандартные одиночные RAID-группы;
• Virtual — объединяет RAID-группы в общий логический пул.

К наиболее важным возможностям СХД относятся:

• ADAPT (Distributed RAID) — расширение доступной емкости и увеличение скорости восстановления накопителей;
• Thin Provisioning — позволяет по мере необходимости выделить и использовать физическую емкость хранилища в дисковых пулах;
• SSD Read Cache — за счет кеширования ранее считанных данных ускоряется работа приложений;
• Remote Replication — копирование данных, в том числе зеркалирование «тонко» выделенных пулов по IP или Fibre Channel;
• Volume Copy — клонирование всего тома;
• Snapshots — восстановление данных после случайного удаления или редактирования с помощью копирования файлов в указанный момент времени;
• 3 Level Tiering — многоуровневое распределение сохраненной информации с автоматическим переносом «горячих» данных на быстрые носители;
• интеграция с VMware vCenter/SRM.

Отметим, что для всех данных функций, за исключением ADAPT, необходим режим Virtual Mode. Дополнительные лицензии отсутствуют, а в ПО от поставщика уже «всё включено».

Сам производитель позиционирует линейку систем хранения данных PowerVault Dell EMC для VMware and Microsoft Virtualization, HPC, Databases, VDI, Safety and Security, Backup.

Дополнение на 2025 год:

Модели Dell EMC PowerVault ME5012, ME5024 и ME5084 поддерживают работу не только с традиционными жесткими дисками (HDD), но и с твердотельными накопителями (SSD), включая высокопроизводительные SAS-SSD. Благодаря этому системы могут использовать SSD-накопители на базе NVMe-архитектуры, подключаемые через SAS-интерфейс, что обеспечивает более высокую производительность ввода-вывода без необходимости перехода на специализированные NVMe-бэкплейны.
