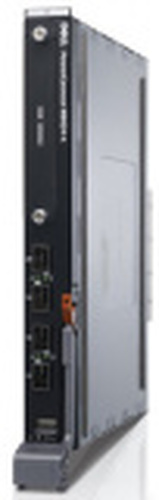

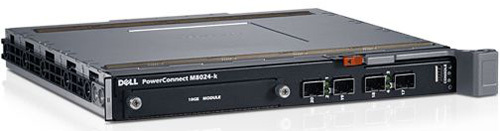

  • Базовый коммутатор Dell EMC Networking M8024-k 10 Гбит/с

    Транзитный коммутатор 10GbE и FCoE для корпуса PowerEdge M1000e

    Уточняйте стоимость у менеджеров

    Под заказ

    Доставка: по всей России бесплатно

    Оплата: возможна рассрочка и отсрочка платежей

    Нужна консультация? Звоните: +7 495 510 3335 8 (800) 505 5110 (бесплатно по РФ) Подберем конфигурацию вместе! Задать вопрос
    Общие характеристикиОтказоустойчивый высокодоступный стек, содержащий до 6 коммутаторов (для подключений стека можно использовать только порты SFP+)
    До 24 коммутируемых портов Ethernet 1/10 Гбит/с с автоматическим распознаванием
    16 портов 10Gb Ethernet (KR) внутреннего сервера с возможностью автоматического согласования соединения 1Gb Ethernet
    4 внешних интегрированных порта Ethernet 1/10Gb SFP+
    Модули расширенияШирокие возможности выбора носителей для 4 дополнительных портов восходящей связи 1/10 Гбит/с с одним опциональным модулем FlexIO:

    Модуль с 4 портами SFP+ 10GbE
    Модуль с 3 медными портами 10GbE CX-4 (поддерживает только соединения 10 Гбит/с)
    Модуль с 2 медными портами 10GBASE-T (поддерживает соединения 1/10 Гбит/с)
    Характеристики портовАвтоматическое согласование скорости передачи данных, дуплексный режим и управление потоком данных
    Автоопределение MDI/MDIX
    Зеркалирование портов
    Зеркалирование портов на основе потока
    Управление лавинообразными широковещательными рассылками
    Поддержка требований DCB, включая управление потоком на основе приоритетов (802.1Qbb), DCBx, iSCSI TLV 2.2 и оптимизацию iSCSI
    Отслеживание FIP для FCoE (транзит FCoE), один транзитный участок
    Поддерживаемые адаптеры (сетевые интерфейсные платы/адаптеры для конвергентных сетей)Адаптеры Dell (мезонинные платы и дочерние сетевые платы)
    Дочерняя сетевая плата Broadcom 57712-K (M710HD)
    Мезонинная плата Brocade BR1741M-k 2x10GbE KR (только KR)
    Мезонинная плата Intel X520-x/k 2x10Gb (XAUI и KR)
    Мезонинная плата QLogic QME8242-k P3+ 2x10GbE KR (только KR)

    Также поддерживаются дочерние сетевые платы 1 Гбит/с (мезонинная плата и LOM)
    ПроизводительностьСовокупная пропускная способность коммутационной сети: 480 Гбит/с (двунаправленная)
    Скорость передачи: 357 млн. пакетов/сек.
    До 16 тыс. MAC-адресов
    512 Мбайт памяти SDRAM процессора
    Флэш-память 32 Мбайт
    ДоступностьПоддержка протоколов Spanning Tree (IEEE 802.1D) и Rapid Spanning Tree (IEEE 802.1w) с функцией Fast Link
    Поддержка протокола Multiple Spanning Tree (IEEE 802.1s)
    Поддержка протокола избыточной виртуальной маршрутизации (VRRP)
    Протоколы маршрутизации третьего уровняСтатические маршруты
    Поддержка протокола обмена информацией о маршрутизации (RIP) версий 1 и 2
    Поддержка протокола предпочтения кратчайшего пути (OSPF) версий 1, 2 и 3
    Бесклассовая междоменная маршрутизация (CIDR)
    Поддержка протокола управляющих сообщений в Интернете (ICMP)
    Поддержка протокола обнаружения маршрутизатора ICMP (IRDP)
    Поддержка протокола избыточной виртуальной маршрутизации (VRRP)
    Поддержка протокола разрешения адресов (ARP)
    Поддержка протокола управления группами Интернета (IGMP) версии 2
    Поддержка протокола дистанционной маршрутизации сообщений с использованием векторной многоканальной трансляции (DVMRP)
    DHCP — механизмы Helper/Relay
    Поддержка протокола IGMP версии 3
    Производительность маршрутизации третьего уровняДо 128 интерфейсов, поддерживающих маршрутизацию с использованием RIP
    До 128 интерфейсов, поддерживающих маршрутизацию с использованием OSPF; до 128 областей OSPF; до 128 интерфейсов, поддерживающих маршрутизацию для каждой области OSPF;
    до 32 маршрутов при маршрутизации с использованием ECMP; до 4 вариантов транзитных участков для каждого объекта ECMP
    До 128 интерфейсов маршрутизации для VLAN
    До 256 записей многоадресной пересылки
    До 8 тыс. записей ARP; до 4 тыс. записей NDP
    VLANПоддержка VLAN на основе маркировки и на основе портов (в соответствии со стандартом IEEE 802.1Q)
    Поддержка двойной маркировки пакетов по технологии Double VLAN (QinQ)
    Поддержка до 1 024 виртуальных локальных сетей
    Поддержка динамических VLAN с GVRP
    Качество обслуживанияПоддержка режима доверия второго уровня (маркировка IEEE 802.1p)
    Поддержка режима доверия третьего уровня (DSCP)
    Поддержка режима доверия четвертого уровня (TCP/UDP)
    Расширенный режим с использованием политик на основе потока на уровнях 2/3/4, в том числе: ограничение по скорости или по показателям, гарантия пометки пакетов и пропускной способности; до 100 списков контроля доступа для идентификации потоков по картам классов для обеспечения заданного качества обслуживания
    Восемь очередей по приоритету на порт
    Настраиваемое планирование по алгоритму WRR (циклически с учетом весовых коэффициентов) или строго по приоритету
    Режим обеспечения качества обслуживания (QoS) на основе портов
    Режим обеспечения качества обслуживания (QoS) на основе потоков
    Управление потоком на основе приоритетов (PFC)
    Оптимизация iSCSI на основании протокола Link Layer Discovery Protocol (LLDP)
    Многоадресная рассылка на втором уровнеМногоадресная рассылка статическим группам
    Поддержка динамической многоадресной рассылки — поддержка 1 024 групп многоадресной рассылки при отслеживании IGMP
    Отслеживание IGMP для поддержки многоадресной рассылки по IP
    Опрашивающее устройство IGMP
    Не зависящая от протоколов многоадресная рассылка (PIM-DM, PIM-SM)
    БезопасностьАутентификация на границе сети по стандарту IEEE 802.1x — поддерживает авторизацию доступа к одному и нескольким серверам, гостевой режим доступа, голосовую авторизацию и использование Microsoft Active Directory
    Защита доступа к коммутатору с помощью паролей
    Определяемые пользователем параметры позволяют разрешать и запрещать доступ к коммутатору для управления им через Интернет и по протоколам SSH, Telnet и SSL
    Предупреждение и ограничение доступа к отдельным портам по MAC-адресам
    Фильтрация по IP-адресу для управления доступом по протоколам Telnet, HTTP, HTTPS/SSL, SSH и SNMP
    Удаленная аутентификация по протоколам RADIUS и TACACS+ при доступе для управления коммутатором
    Шифрование управляющего трафика коммутатора по протоколам SSL (версия 3) и SSH (версия 2)
    Фильтрация доступа к коммутатору для управления с использованием профилей доступа
    Ограничения списков контроля доступа (ACL)Максимальное число списков контроля доступа (любого типа): 100
    Максимальное число настраиваемых правил на список: 1 023
    Максимальное число правил списков контроля доступа на интерфейс и направление (IPv4/L2): 1 023 вход./ 511 исх.
    Максимальное число правил списков контроля доступа на интерфейс и направление (IPv6): 509 вход./ 255 исх.
    Максимальное число правил списков контроля доступа (для всей системы): 4 096
    Максимальное число правил регистрации списков контроля доступа (для всей системы): 128
    Другие возможности коммутацииОбъединение каналов связи: до 12 статических групп, до восьми динамических групп на коммутатор и до восьми портов в группе; поддержка протокола LACP (IEEE 802.3ad)
    УправлениеРежим работы по умолчанию — режим простого коммутатора (объединитель портов), в котором возможна автоматическая настройка сложных параметров сети
    Возможность перевода пользователем в режим полностью управляемого коммутатора
    Веб-интерфейс управления
    Стандартный интерфейс командной строки при доступе по протоколу Telnet или через локальный последовательный порт
    Поддержка протокола SNMP версий 1, 2c и 3
    Поддержка четырех групп дистанционного наблюдения (журнал, статистика, предупреждения и события)
    Передача микропрограммы и файлов конфигурации по протоколу TFTP
    Два образа микропрограммы
    Поддержка отправки/загрузки нескольких файлов конфигурации
    Сбор статистики для мониторинга ошибок и оптимизации производительности, в том числе ведение сводных таблиц по портам
    Поддержка управления IP-адресами с использованием протоколов BootP/DHCP
    Средства удаленного ведения системного журнала
    Датчики температуры для мониторинга рабочей среды
    КорпусМодуль ввода-вывода одинарной ширины стойки для блейд-сервера M1000e
    267 x 258 x 31 мм (Ш x Г x В)
    10,5 x 10,2 x 1,2 дюйма
    Вес (прибл.): 2,7 кг (5,8 фунта)
    Оборудование512 Мбайт памяти SDRAM процессора
    Флэш-память 32 Мбайт
    Поддержка MIBRFC 1213 MIB II
    RFC 1215 Standard Traps
    RFC 1442 SMIv2 (SNMPv2 MIB)
    RFC 1451 Manager-to-Manager MIB
    RFC 1492 TACACS+
    RFC 1493 Definitions of Managed Objects for Bridges
    RFC 1573 Evolution of Interfaces
    RFC 1643 Etherlike MIB
    RFC 1757 Remote Network Monitoring (RMON) MIB
    RFC 1907 SNMP v2 MIB
    RFC 2011 Internet Protocol (IP) MIB using SMIv2
    RFC 2012 Transmission Control Protocol (TCP) MIB using SMIv2
    RFC 2013 User Datagram Protocol (UDP) MIB using SMIv2
    RFC 2233 Interfaces Group using SMIv2
    RFC 2618 RADIUS MIB
    RFC 2665 Ethernet-like Interface Types MIB
    RFC 2666 Identification of Ethernet Chip sets
    RFC 2674 MIB for Bridge with Traffic Classes, Multicast Filtering and VLAN Extension (IEEE802.1p/q MIB)
    RFC 2737 ENTITY-MIB
    RFC 2819 RMON MIB
    RFC 2863 Interface Evolution

    Поддерживаемые стандартыIEEE 802.1AB
    IEEE 802.1D
    IEEE 802.1Q
    IEEE 802.1p
    IEEE 802.1w
    IEEE 802.1x
    IEEE 802.2
    IEEE 802.3
    IEEE 802.3I
    IEEE 802.3u
    IEEE 802.3x
    IEEE 802.3z
    IEEE 802.ab
    IEEE 802.3ac
    IEEE 802.3ad
    IEEE 802.3ae
    IEEE 802.3ak
    Условия эксплуатацииРабочая температура: от 0 до 45 °C
    Температура хранения: от –20 до +70 °C
    Относительная влажность при эксплуатации: от 10% до 90% без конденсации
    Относительная влажность при хранении: от 10 % до 95 % без конденсации

    Расширенные возможности подключения 10Gb Ethernet для блейд-коммутаторов серии M

    Упростите развертывание блейд-модулей 10GbE и управление ими благодаря Dell Networking M8024-k. Обеспечьте подключение 10GbE для 16 блейд-серверов серии M, оснащенных самыми современными дочерними сетевыми платами 10 Гбит/с на базе интерфейса KR или мезонинными платами.
    Еще не готовы к переходу на 10GbE? Не стоит беспокоиться. M8024-k также поддерживает подключения GbE как к серверу, так и локальной сети. Благодаря этому вы будете готовы к быстрому переходу на сеть 10GbE, когда настанет время. Подобная универсальность, а также повышенная пропускная способность и производительность сети 10GbE помогает удовлетворять изменяющиеся потребности центров обработки данных, а также обеспечивает поддержку виртуализации и других технологий, связанных с интенсивным использованием операций ввода-вывода.
    Dell Networking M8024-k также является транзитным коммутатором FCoE, который можно подключать к внешней конвергентной сети центра обработки данных для расширения имеющейся коммутационной сети FCoE. После обновления микропрограммы 4.2 коммутатор M8024-k использует протокол инициализации FCoE (FIP) для выполнения функций обнаружения, инициализации и обслуживания устройства FC_BB_E.
    Функция отслеживания FIP позволяет использовать коммутатор M8024-k для подключения блейд-модулей Dell™ серии M к внешнему коммутатору, устанавливаемому поверх стойки, или конечному коммутатору FCoE, а также обеспечивает подключение FCoE к серверам. Эта функция, а также оптимизация iSCSI, iSCSI TLV и обнаружение и мониторинг DCBx обеспечивают надежную работу сети 10GbE в составе комплексного решения центра обработки данных.

    Используйте преимущества виртуализации

    Благодаря наличию 24 портов 10GbE коммутатор Dell Networking M8024-k удовлетворяет потребности в высокой пропускной способности многоядерных процессоров и виртуализации серверов. В сочетании с блейд-серверами PowerEdge™ M710HD, в которых установлены дочерние сетевые платы 10 Гбит/с, коммутатор M8024-k предоставляет полноценные возможности подключения коммутационной сети A 10 Гбит/с и оставляет возможность роста или использования дополнительных технологий в коммутационных сетях B и C.
    Благодаря поддержке возможности подключения к сетевым платам серии M на базе интерфейса KR и адаптерам для конвергентных сетей коммутатор M8024-k позволяет использовать самые современные сетевые функции, такие как NPAR, виртуализацию ввода-вывода для одного сервера (SR-IOV) и механизм разгрузки iSCSI.

    Широкие возможности и рост благодаря FlexIO и масштабируемому объединению в стек

    Приготовьтесь шагнуть в будущее благодаря наличию 16 внутренних потов 1/10GbE, 4 встроенных внешних усовершенствованных портов 1/10GbE SFP+ и отсеку FlexIO для упрощения роста по мере расширения бизнеса. Благодаря модулю FlexIO можно добавлять или менять местами модульные каналы по мере необходимости:
    • Модуль FlexIO с четырьмя портами SFP+
    • Модуль FlexIO с двумя портами 10GBASE-T
    • Модуль FlexIO с тремя портами CX-4
    Кроме того, единое управление стеком IP обеспечивает простоту масштабирования. Обновление микропрограммы 4.2 позволяет объединить до шести коммутаторов со скоростью проводной связи и администрировать их как один коммутатор с большим количеством портов при помощи веб-интерфейса, интерфейса командной строки или интерфейсов управления SNMP на главном коммутаторе.

    Быстрое подключение благодаря технологии Simple Connect для локальных сетей

    • Простота развертывания и управления конфигурациями блейд-коммутаторами на базе сетей 10 Гбит/с с минимальной настройкой сети с использованием стандартного режима работы простого коммутатора. В режиме простого коммутатора поддерживаются функции объединения портов и автоматической настройки при подключении к внешней локальной сети.
    • В качестве альтернативы можно выбрать режим полного коммутатора и воспользоваться преимуществами быстрого обучения и простоты интеграции коммутатора M8024-k в существующую локальную сеть Cisco® или другую локальную сеть, где используется стандартный отраслевой интерфейс командной строки (IS-CLI). Благодаря этим функциям, а также качеству обслуживания корпоративного класса, функциям обеспечения безопасности и управления коммутатор M8024-k отвечает всем нынешним и будущим требованиям, предъявляемым к устанавливаемым в шасси коммутаторам Ethernet.
    • Каждый режим управления вносит свой вклад в обеспечение простого и эффективного развертывания и управления блейд-модулями серии M с использованием сети 10Gb Ethernet. Это идеальное решение, которое позволяет эффективнее использовать ресурсы центра обработки данных, экономить время и деньги.
