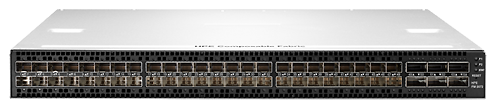

Коммутатор компонуемой коммутационной сети HPE FM 2072

Коммутатор HPE Composable Fabric FM 2072 — это модуль подключения категории Top-of-Rack (TOR), предоставляющий инновационные сетевые решения следующего поколения, способные удовлетворить растущие потребности современных виртуальных и высокодинамичных ЦОД и облачных сред. Он специально предназначен для поддержки масштабируемых приложений с потребностями в высокоскоростной горизонтальной передаче трафика. Компонуемая коммутационная сеть образует легко масштабируемое автоматическое сетевое решение для рабочих нагрузок разнородных приложений. Коммутатор HPE Composable Fabric FM 2072 представляет собой экономичное решение форм-фактора 1U для интенсивного обмена большими данными или сред с переменными ИТ-нагрузками. Стандартная архитектура FM 2072 использует коммутацию Ethernet для создания высокопроизводительной, отказоустойчивой и масштабируемой коммутационной сети ЦОД с малыми задержками. Модули подключения компонуемой коммутационной сети развертываются в качестве одного уровня. Результатом являются существенное снижение эксплуатационных расходов и сложности, а также создание действительно гибкой коммутационной сети для поддержки динамических требований к рабочим нагрузкам.

• Централизованное управление непосредственно в VMware vSphere® для повышения наглядности и упрощения отладки сети
• Автоматизация сетевого управления для событий жизненного цикла вычисления и хранения
• Оптимизация производительности сети для хранения и федерации данных HPE SimpliVity

Преимущество коммутационной сети

Каждый коммутатор HPE Composable Fabric FM 2072 оснащен шестью оптическими интерфейсами QSFP, обеспечивающими полнодуплексную пропускную способность до 240 Гбит/с, которая позволяет создавать программируемые ячеистые сети с поддержкой масштабирования.

В коммутаторе HPE Composable Fabric FM 2072 используется оптика QSFP в сочетании с устройством пассивных подключений FM 1006 для создания между модулями подключения оптической ячеистой сетки, которая полностью контролируется программным обеспечением HPE Composable Fabric Manager.

Многоуровневая сетевая архитектура

Полный потенциал оптической коммутации раскрывается в многоуровневой сетевой архитектуре компонуемой коммутационной сети, которая предоставляет эффективные сетевые топологии 1-го, 2-го и 3-го уровней для критически важных рабочих нагрузок приложений.

Коммутатор HPE Composable Fabric FM 2072 служит основой сетевых топологий уровней 2 и 3 в составе сетевой архитектуры компонуемой коммутационной сети. Оптические интерфейсы образуют разветвленную ячеистую коммутационную сеть с множеством прямых и непрямых маршрутов между модулями.

Программное обеспечение HPE Composable Fabric Manager, которое способно определить физическую и логическую топологию сети, а также требования к рабочим нагрузкам приложений и данных, организует сеть, в которой отдельные нагрузки получают собственную долю ресурсов на каждом сетевом уровне.

Динамические топологии

В сочетании с централизованной платформой HPE Composable Fabric Manager коммутатор HPE Composable Fabric является источником интеллектуальной адаптивной технологии, благодаря которой рабочим нагрузкам всегда доступны оптимальные сетевые маршруты.

HPE Composable Fabric Manager — это не только платформа интеграции, но и набор разработанных HPE интеграций на уровне API, которые автоматизируют рабочие процессы в зависимости от прилагаемых датчиков, действий и инициирующих факторов для сторонних систем оркестровки.

Модули подключения коммутаторов HPE Composable Fabric интеллектуально выбирают лучшие сетевые маршруты для рабочих нагрузок с требованиями к ресурсам или явными ограничениями, определяемыми интеграциями.

Менее важные рабочие нагрузки без четко определенных ограничений эффективно пересылаются по доступным прямым и непрямым маршрутам, созданным коммутационной сетью. ПО HPE Composable Fabric Manager, работающее на основе алгоритмов остаточной аппроксимации HPE, динамически подбирает несвязанный трафик.

В отличие от обычных разветвленных сетей, которые могут использовать не более 16 или 32 равноценных IP-маршрутов между портами коммутаторов, ПО HPE Composable Fabric Manager способно интеллектуально выбирать среди сотен непересекающихся неравных маршрутов в совершенно разнородной компонуемой коммутационной сети HPE на уровне 1, 2 или 3.

Горизонтальное масштабирование вместо вертикального

Коммутатор HPE Composable Fabric FM 2072 выполняет физическую коммутацию через свои порты QSFP для формирования особо плотной полной или частичной ячеистой сети между модулями подключения. Это позволяет создать более экономичную и энергоэффективную сетевую архитектуру по сравнению с традиционными древовидными иерархическими сетями.

Ячеистая архитектура поддерживает линейное масштабирование, при котором каждый дополнительный коммутатор увеличивает емкость, отказоустойчивость коммутационной сети и варианты выбора маршрутов. Модули подключения HPE Composable Fabric образуют коммутационные сети размером от нескольких серверных стоек до облачного ЦОД большой емкости.

Согласование линии обеспечивает предсказуемую экономичность и рост емкости с горизонтальным масштабированием. Поддерживая подписку с коэффициентом 2:1, коммутатор FM 2072 организует до 48 экономичных и производительных подключений серверов и систем хранения данных 10GbE.
