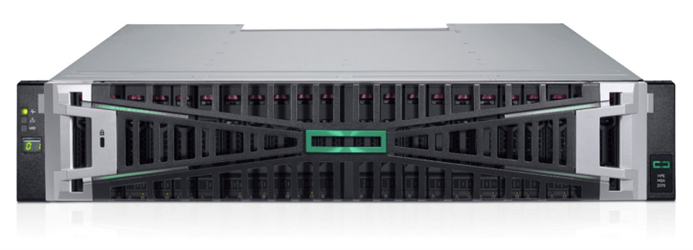

Будем знакомы: Системы хранения HPE MSA Gen7 - 2070 и 2072

Уже почти 30 лет HPE MSA Storage остаётся ведущим решением для совместного хранения данных с серверами HPE ProLiant. С более чем 600 000 проданных массивов, системы хранения MSA продолжают оправдывать свою репутацию — простые, быстрые и доступные хранилище для малого и среднего бизнеса.

СХД HPE MSA Gen7 задаёт новый стандарт для начального уровня систем хранения, предлагая доступный путь к высокопроизводительному хранилищу без компромиссов в простоте и надёжности, на которые рассчитывают заказчики.

Гибридные и полностью флеш-системы хранения обеспечивают доступный путь к ускорению производительности приложений для ресурсоемких рабочих нагрузок малого и среднего бизнеса.

Преимущества MSA Gen7:

• До 2 раз выше производительность системы.
• Поддержка масштабирования свыше 7 ПБ на массив благодаря новым носителям высокой ёмкости.
• Поддержка онлайн-обновлений прошивки как системы, так и накопителей.
• Обновлённый инструмент HPE MSA Health Check для упрощённого и ускоренного обслуживания системы.
• Система хранения HPE MSA Gen7 традиционно снижает сложность и временные затраты на рутинное администрирование без ущерба для производительности.

Что нового в HPE MSA Gen7

• Новое поколение систем общего хранения данных HPE MSA Gen7, включая модели HPE MSA 2070, HPE MSA 2070 Flash Bundles, HPE MSA 2072 Hybrid Flash Bundles.

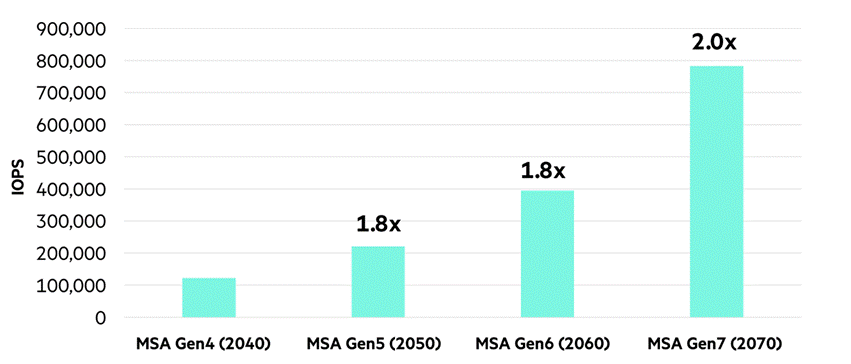

• До в 2 раза больше IOPS (при случайном доступе) и на 30% выше пропускная способность (при последовательной работе) по сравнению с предыдущим поколением HPE MSA Gen6 Storage.
• Масштабируемость более 7 ПБ на массив, с возможностью подключения до 9 дополнительных полок MSA: 2U LFF на 12 дисков и/или SFF на 24 диска, а также новые опции носителей с высокой емкостью (HDD и SSD).
• Обновлённая консоль управления хранилищем MSA SMU v4, обеспечивающая быстрый доступ к инструменту MSA Health Check для планового обслуживания.
• Поддержка обновления прошивки в онлайн-режиме без прерывания работы — как для контроллеров MSA Gen7, так и для накопителей.

Особенности HPE MSA Gen7 Storage:

• Просто — Хранилище настолько простое в использовании, что не требует обучения.
• Быстро — Высокая скорость работы с любыми типами нагрузок.
• Доступно — Отличное соотношение цены и возможностей — от малого старта до масштабных развертываний.

Просто — Общее хранилище, с которым справится каждый

• Интуитивно понятный интерфейс: Графическая оболочка HPE MSA Storage Management Utility (SMU) с пошаговыми инструкциями позволяет настроить систему за считанные минуты.
• Упрощённая панель управления: Предоставляет обзор состояния системы, включая оповещения, производительность и использование ёмкости — всё "с одного взгляда".
• Инновации Gen7: Поддержка онлайн-обновлений прошивки контроллеров и накопителей, а также упрощённый доступ к инструменту HPE MSA Health Check.
• Горячая замена: Архитектура системы поддерживает горячую замену контроллеров, дисков и блоков питания — это снижает простой при обновлении и обслуживании.

Быстро — Реальная производительность, которую вы почувствуете

• Новая архитектура Gen7: Обеспечивает до 2 раз больше IOPS (случайные операции) и до 30% выше пропускную способность по сравнению с Gen6.
• Автоматическое размещение данных: В гибридных конфигурациях данные автоматически перемещаются между SSD и HDD в реальном времени. Даже при минимальных вложениях в SSD можно добиться до 4 раз выше производительности по сравнению с HDD-only решениями.
• RAID-технология MSA-DP+: Заменяет неиспользуемые резервные диски, равномерно распределяя резерв по всем накопителям, что позволяет ускорить восстановление до 25 раз по сравнению с классическим RAID.

Доступно — Отличная стоимость во всех конфигурациях

• Гибкость при росте: Начните с малого и масштабируйтесь по мере необходимости, комбинируя SSD, диски Enterprise SAS и недорогие Midline SAS.
• Дешёвое расширение: Доступны комплекты накопителей HPE MSA по 6 штук (SSD и HDD), позволяющие легко и экономично увеличивать объём.
• Готовые решения: Широкий выбор моделей HPE MSA Gen7, включая выгодные наборы для гибридного и полностью флеш-хранилища.
• Облачный Health Check: Бесплатный инструмент анализа состояния, производительности и конфигурации вашей MSA-системы на основе лучших практик HPE.

Технические характеристики HPE MSA Gen7 Storage:

Взгляд на общее хранилище с точки зрения бизнеса

Сбалансированный подход к серверному хранению

Как и крупным корпоративным ИТ-пользователям, малым и средним предприятиям (SMB) приходится постоянно искать компромисс между бюджетом, производительностью и простотой своей ИТ-инфраструктуры.

Бюджеты зачастую остаются на прежнем уровне или сокращаются, что вынуждает компании добиваться большего при меньших затратах. Это затрагивает как ИТ-ресурсы, так и персонал, что требует значительного повышения производительности и автоматизации, чтобы удовлетворять растущим требованиям. При этом инфраструктура должна непрерывно развиваться и масштабироваться, чтобы использовать рыночные возможности.

Портфель гибридных и полностью флеш-систем хранения данных HPE MSA предоставляет необходимую ИТ-инфраструктуру для достижения баланса между этими факторами. Сейчас уже в седьмом поколении, решения HPE MSA остаются одними из ведущих систем начального уровня общего хранения для серверов HPE на протяжении почти трёх десятилетий.

Портфель систем хранения HPE MSA Gen7 предлагает три ключевых преимущества для заказчиков, которым необходимо внедрение хранилища общего доступа начального уровня:

• Подтверждённая простота — Системы хранения, которыми сможет управлять каждый.
• Ускорение приложений — Настоящая производительность, которую видно и ощущается.
• Доступность — Отличное соотношение цены и возможностей, как при небольшом запуске, так и при масштабировании.

Системы хранения HPE MSA Gen7 — это оптимизированное по производительности начальное решение для построения хранилищ общего доступа, совместимое с серверами HPE ProLiant. Линейка HPE MSA Gen7 включает массивы, накопители и дополнительные опции с единым набором ключевых характеристик:

Архитектура с двумя контроллерами, двумя пулами и активной активностью (active-active): Обеспечивает необходимую отказоустойчивость, доступность приложений и высокий аптайм для общего хранилища.

Специализированный ASIC-контроллер с ускорением RAID и собственной архитектурой: До 2 раз выше производительность по сравнению с системами хранения HPE MSA Gen6 — снижает задержки и повышает производительность пользователей.

Срединная плата SAS 12 Гбит/с: Обеспечивает высокопроизводительную передачу данных от контроллера ко всем подключённым накопителям.

Широкий выбор накопителей малого (SFF) и большого (LFF) форм-фактора: Включает HDD высокой ёмкости и SSD, позволяя масштабироваться до более чем 7 ПБ необработанной ёмкости.

Расширение ёмкости с помощью модулей SFF и LFF: Подход «расти по мере необходимости» увеличивает срок службы массива и снижает издержки.

Опции самошифрующихся дисков (SED) для SSD и HDD: Дополнительный уровень защиты от кражи данных.

Технология защиты данных HPE MSA-DP+: Высокопроизводительная реализация RAID, обеспечивающая лучшие характеристики, отказоустойчивость и время восстановления по сравнению с традиционными уровнями RAID.

HPE MSA Advanced Data Services: Дополнительная лицензия (входит в комплект с HPE MSA 2072), предоставляющая доступ к автоматическому перемещению данных между уровнями хранения, удалённому снимку и дополнительным точкам восстановления.

HPE MSA Health Check: Бесплатный анализ состояния системы хранения HPE MSA через Storage Management Utility (SMU) или облачный инструмент HPE.

Обновления прошивок онлайн: Бесшовное обновление прошивок контроллеров и накопителей без прерывания работы системы, упрощающее текущее обслуживание.

Этот функционал делает HPE MSA Gen7 универсальным решением для малого и среднего бизнеса, обеспечивающим высокую производительность и надёжность по разумной цене.

Переход от серверного хранения к доступному общему хранилищу

При росте бизнеса всегда наступает момент, когда хранить данные только на серверах уже невозможно - не хватает емкости, не хватает общего уровня доступа к данным, начинаются проблемы с резервированием.

Если вы задумались об общей централизованной системе хранения, СХД HPE MSA 2070 точно стоит рассмотреть. Это решение с наибольшим количеством конфигурационных опций среди всех систем HPE MSA. Вы можете настроить систему под высокую ёмкость или начать с малого и расширяться по мере необходимости, комбинируя SSD SAS, жёсткие диски SAS корпоративного уровня и/или бюджетные диски Midline SAS. Кроме того, HPE MSA 2070 доступен в TAA-сертифицированных вариантах, а также поддерживает самошифрующиеся диски (SED) для повышения уровня защиты данных.

HPE MSA 2072 Storage — это гибридный и готовый к работе с флеш-медиа массив, который включает два высокопроизводительных SSD-диска объёмом 1,92 ТБ, установленных на заводе, а также лицензию HPE MSA Advanced Data Services (ADS). Используйте ADS для создания гибридного массива с автоматическим перемещением данных между уровнями хранения в режиме реального времени. Такие массивы позволяют эффективно распределять объём хранилища между "горячими" и архивными уровнями, повышая производительность при минимальных инвестициях в флеш-хранилище.

HPE MSA 2070 Flash Bundle — это чисто флеш-массив общего доступа, предназначенный для самых ресурсоёмких приложений с высокой интенсивностью операций чтения и записи. В комплект входят 12 высокопроизводительных SSD-дисков, что даёт начальную необработанную ёмкость 23 ТБ или 46 ТБ, с возможностью дальнейшего расширения с помощью комплектов накопителей HPE SSD (на 6 дисков). Этот массив обеспечивает до 2 раз больше операций ввода-вывода в секунду (IOPS) по сравнению с HPE MSA Gen6 и является одним из самых быстрых начальных массивов на рынке сегодня.

Масштабирование по мере роста ИТ-инфраструктуры

Благодаря гибкой модульной архитектуре, HPE MSA Gen7 поддерживает расширяемые модули хранения LFF и SFF, позволяя увеличивать ёмкость по мере необходимости. К любой базе Gen7 можно подключить до девяти модулей расширения накопителей. Вы можете начать с минимальной конфигурации и масштабироваться, используя любые сочетания SSD, высокопроизводительных SAS-дисков корпоративного класса или дешёвых Midline SAS HDD. Опции высокоёмких HDD и SSD-дисков позволяют расширить объём одного массива HPE MSA Gen7 до более чем 7 ПБ необработанной ёмкости.

RAID-ускоритель поколения Gen7 и архитектура контроллера обеспечивают прирост производительности системы до 2 раз по сравнению с HPE MSA Gen6 Storage. Это улучшение в операциях ввода-вывода (IOPS) и пропускной способности помогает снизить задержки в системе, что позволяет подключённым системам и пользователям работать продуктивнее.

Благодаря улучшениям во второй версии автоматического размещения данных по уровням (tiering v2), гибридные хранилища HPE MSA Gen7 автоматически реагируют на изменения I/O-нагрузки в реальном времени, обеспечивая до 45% ускорения приложений по сравнению с версией v1, применявшейся в HPE MSA Gen5.

Автоматическое распределение нагрузки v2 работает на уровне пула, постоянно активно и запускается автоматически при добавлении в пул более одного типа накопителей.

Переосмысление восстановления на базе RAID для систем начального уровня с общим доступом к хранилищу:

HPE MSA-DP+ радикально меняет подход к хранению и защите данных благодаря уникальной технологии использования резервных дисков и параллельному восстановлению на нескольких накопителях, что значительно ускоряет процесс восстановления.

MSA-DP+ поддерживает восстановление в режиме «многие-ко-многим», обеспечивая восстановление до 25 раз быстрее, чем в RAID 5.

Кроме того, в традиционных RAID-массивах для расширения ёмкости требуется добавление минимального числа идентичных накопителей. В MSA-DP+ можно добавить всего один диск, причём в 2 раза больше по объёму, чем остальные в группе — это делает масштабирование гибким и экономичным.

Современная инфраструктура хранения данных - просто и без простоя

• Интуитивно понятный интерфейс — без необходимости читать руководство:
• Утилита управления хранилищем HPE MSA Storage Management Utility (SMU) поддерживает настройку системы через пошаговые мастер-настройки, которые минимизируют ошибки и существенно улучшают пользовательский опыт.
• Упрощённая панель управления для быстрого доступа:
• Панель мониторинга HPE MSA SMU обеспечивает наглядный обзор состояния системы, предоставляя пользователю мгновенный доступ к важной информации: уведомления, доступная ёмкость, производительность и активность системы.

Предотвращение простоев в несколько шагов:

Инструмент HPE MSA Health Check упрощает регулярную проверку состояния системы хранения. Он анализирует производительность и параметры конфигурации, сравнивая их с лучшей практикой HPE, а также проверяет прошивки и общее состояние системы.

По завершении создаётся подробный отчёт о состоянии системы, степени соответствия рекомендациям и выявленным потенциальным сбоям, с указанием пошаговых рекомендаций по их устранению.

HPE MSA Health Check:

• предоставляется бесплатно всем пользователям HPE MSA;
• доступен через SMU или облачный инструмент на сайте HPE.com;
• поддерживает онлайн-обновления прошивок контроллеров и накопителей, без остановки работы системы.

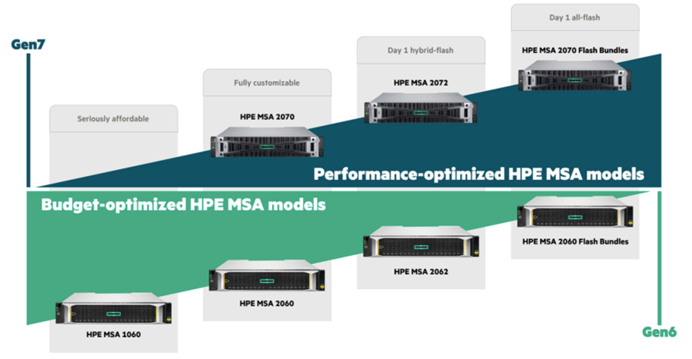

Модельный ряд HPE MSA Gen7

HPE MSA 2070:

• Два контроллера на массив, по 4 порта хоста на каждый контроллер.
• Модели в корпусе SFF и LFF с поддержкой интерфейсов подключения хостов: 16/32 Гбит/с FC, 10/25GbE iSCSI (SFP+), 1/10GBASE-T, 12 Гбит/с SAS.
• До в 2 раза больше IOPS и на 30% выше пропускная способность по сравнению с поколением MSA Gen6.
• Масштабирование до 7 ПБ необработанной ёмкости с добавлением до 9 расширений SFF или LFF.
• Поддержка самошифрующихся накопителей (SED).
• Доступны варианты, соответствующие требованиям TAA.

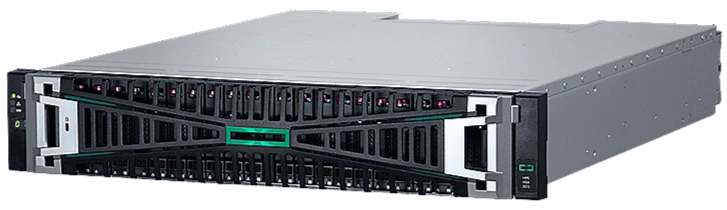

HPE MSA 2072:

• Базовая модель HPE MSA 2070 в исполнении SFF.
• Интерфейсы подключения: 16/32 Гбит/с FC, 10/25GbE iSCSI (SFP+), 1/10GBASE-T, 12 Гбит/с SAS.
• Гибридная конфигурация с двумя предустановленными SSD по 1,92 ТБ (ориентированы на чтение).
• Включена лицензия HPE MSA Advanced Data Services, обеспечивающая автоматическое распределение данных по уровням в реальном времени.

HPE MSA 2070 Flash Bundle:

• Базовая модель HPE MSA 2070 в исполнении SFF.
• Поддержка интерфейсов 16/32 Гбит/с FC и 10/25GbE iSCSI.
• Полностью flash-массив с 12 предустановленными SSD (ориентированными на чтение) — начальная ёмкость 23 ТБ или 46 ТБ.
• Возможность расширения с помощью наборов накопителей HPE SSD по 6 шт. (выгодное решение для наращивания).

Технический обзор - погружаемся в детали

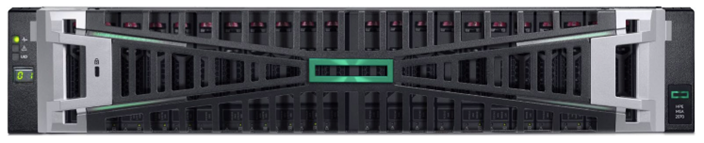

Внешний вид устройства: передняя и задняя панели

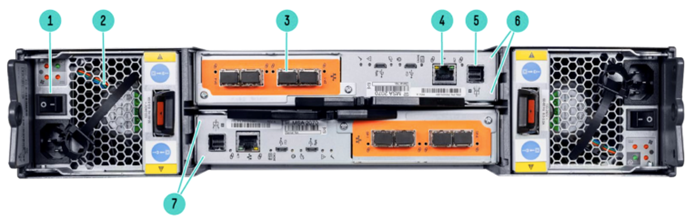

Описание компонентов на задней панели хранилища HPE MSA Gen7:

Ключевые характеристики моделей HPE MSA Gen7

Шасси:

• Базовые массивы 2U с 12 отсеками под LFF-диски или 24 отсеками под SFF-диски (в зависимости от модели).
• Расширительные полки 2U с 12 отсеками LFF или 24 отсеками SFF (в зависимости от модели).
• Протокол расширения дисков — 12 Gb SAS.
• Поддержка корзин (carriers) от MSA Gen6/Gen7.
• Опциональный комплект замка лицевой панели (HPE Bezel Lock Kit).

• Двухконтроллерная архитектура Active/Active (двойной пул), возможно конфигурирование как Active/Passive (одинарный пул).
• 4 хост-порта на контроллер, всего 8 хост-портов на массив.
• Поддержка протоколов: 16 Gb Fibre Channel, 10/25 GbE iSCSI, 10GBase-T, 12 Gb SAS (в зависимости от модели массива).
• (Поддержка 32 Gb FC будет добавлена в 2025 году).
• Аппаратное ускорение RAID и специальный процессор (RAID offload ASIC).
• 48 ГБ системного кэша.
• Порты расширения 12 Gb SAS.
• Резервное питание кэша без аккумуляторов — с суперконденсаторами и MMC.

Доступные накопители:

• Системы хранения MSA Gen7 поддерживают широкий спектр 3,5-дюймовых LFF и 2,5-дюймовых SFF накопителей.
• SSD-диски обеспечивают максимальную производительность и надёжность.
• Жёсткие диски SAS корпоративного класса (10K об/мин) — сбалансированное решение по производительности, ёмкости и цене, с корпоративной надёжностью.
• Жёсткие диски Midline SAS (7.2K об/мин) — оптимальны для задач с приоритетом на низкую стоимость хранения при большой ёмкости.

Возможности расширения:

• Подключение до 9 расширительных полок (в любом сочетании LFF и/или SFF).
• Максимум до 240 SFF или 120 LFF дисков (в зависимости от типа и конфигурации).
• Максимальная максимальная доступность: до 7,37 ПБ для SFF, до 2,88 ПБ для LFF.

Сервисы хранения (Storage Services)

Таблица сервисов хранения:

Управление (Management)

Таблица управления:

Защита данных (Data Protection)

Таблица защиты данных:

Дополнительные полки дисков (Optional Drive Enclosures)

Таблица дополнительных полок:

Можно подключать до 9 полок (LFF и/или SFF в любой комбинации).

Масштабируемость (Scalability)

Таблица масштабируемости:

Группы дисков (Disk Groups)

Disk Group — это набор дисков с заданным уровнем отказоустойчивости: RAID 1, 5, 6, 10 или MSA-DP+.

Размер и тип RAID выбираются под задачи производительности и/или емкости.

Несколько Disk Group могут быть объединены в Storage Pool.

RAID-группы поддерживаются как в классическом, так и виртуальном хранилище.

Пулы хранения (Storage Pools)

Один пул может содержать несколько Disk Groups.

Данные LUN могут распределяться по всем накопителям пула.

При добавлении новых накопителей данные автоматически перераспределяются для выравнивания загрузки.

Максимальный размер тома: до 128 TiB.

Поддерживаемые уровни RAID (RAID 0, 1, 5, 6, 10, MSA-DP+)

Таблица RAID:

MSA-DP+: расширенная защита данных

MSA-DP+ — это уровень защиты данных на базе RAID, представленный в системах хранения HPE MSA шестого поколения. Он предлагает:

• Максимальную гибкость конфигурации.
• Встроенное резервное пространство вместо традиционных "горячих" spare-дисков.
• Высокую производительность благодаря исключению неиспользуемых резервных дисков.
• Быстрое восстановление, масштабируемые пулы хранения и упрощённое расширение.

Поведение при отказе диска:

• При отказе диска в группе MSA-DP+ замена на новый диск в тот же слот приводит к автоматическому включению нового диска в состав группы.
• Все диски в группе должны быть одного типа (например, Enterprise SAS), но допустим разный объём, если разница не превышает 2 раза:
• Пример: 1.2 ТБ и 2.4 ТБ — допустимо.
• Пример: 8 ТБ и 24 ТБ — не рекомендуется.

Особенности:

• Все диски участвуют в хранении данных, но не каждая страница данных использует каждый диск.
• Свободное место используется как распределённый резерв под восстановление.
• При добавлении дисков или перекосе распределения данных, система автоматически перераспределяет данные по группе.
• Горячие резервные диски не используются — резервное пространство распределяется по всем дискам.
• Рекомендуемое резервное пространство = сумма двух самых больших дисков в группе.

Важно:

HPE не рекомендует смешивать диски с соотношением объёмов более 2:1. Подробности см. в HPE MSA Gen7 Virtual Storage Technical Reference Guide.

Инструменты конфигурации и управления

Таблица инструментов:

Поддержка горячей замены (Hot-Plug)

Таблица горячей замены:

Совместимость с серверами HPE

HPE MSA — ведущая SAN-система хранения для серверов HPE ProLiant более 25 лет.

Поддерживаются:

• Полный спектр серверов HPE ProLiant DL и ML.

Прочие серверные решения HPE при условии:

• Поддержки ОС.
• Совместимости с HBA (адаптерами), сертифицированными для MSA Gen7.

Совместимость с серверами сторонних производителей

HPE Storage Block — это интегрированный программно-аппаратный стек, сертифицированный HPE для использования с не-HPE серверами (серверы сторонних производителей, соответствующие отраслевым стандартам).

Состав HPE:

• HPE-брендированные HBA (адаптеры подключения к СХД).
• HPE-брендированные коммутаторы.
• Прошивки и драйверы от HPE.
• ПО мультипутизации (если применимо).
• Система хранения HPE MSA.

Это позволяет использовать СХД HPE с серверами сторонних вендоров, при этом оставаясь в рамках конфиденциальности.

Поддерживаемые операционные системы

• Microsoft Windows Server.
• VMware vSphere.
• Red Hat Enterprise Linux.
• SuSE Linux Enterprise Server (SLES).
• Oracle Linux.
• Citrix Hypervisor / XenServer.

Лицензия HPE MSA Advanced Data Services Suite

• Включено по умолчанию в MSA 2072.
• Доступно как дополнительная лицензия для MSA 2070.
• Функциональность пакета:
• Performance Tiering (автоматическое перемещение горячих данных на более быстрые носители).
• 512 Snapshots на массив и Volume Copy.
• Remote Snap — асинхронная репликация между массивами.

Таблица лицензирования:

Лицензия Advanced Data Services требуется только в случае автоматического перемещения данных (auto-tiering) между HDD и SSD в одном пуле. Если SSD используются только как кэш для чтения (Read Cache) — лицензия не нужна.

Трёхуровневое хранение (Tiered Storage)

Каждый уровень — это группа дисков с аналогами характеристиками:

Автоматическое перемещение данных происходит на уровне под-LUN страниц (sub-LUN tiering):

Часто используемые данные перемещаются вверх по иерархии (в SSD).

Редко используемые — вниз (в архив).

Snapshot и Volume Copy

Таблица Snapshot и Volume Copy:

Удалённая репликация — Remote Snap

Remote Snap — асинхронная репликация между массивами HPE MSA Gen7, использующая snapshots как механизм отслеживания изменений:

Основные возможности:

• Репликация блоков между локальным и удалённым массивами.
• Репликация по Ethernet (iSCSI) или Fibre Channel.
• Репликация “многие-к-одному” (до 4 источников на 1 целевой массив).
• Поддержка всех моделей MSA Gen7 на виртуальной архитектуре.

Преимущества:

• Минимальный объём передаваемых данных за счёт snapshot-дифференцирования.
• Гибкая архитектура, адаптируемая под распределённые офисы.
• Поддержка сценариев отказоустойчивости (failover/failback).
• Возможность реверса репликации (смена направления).
• Репликация создаёт точки восстановления как локально, так и на удалённой площадке.
• Нет единой точки отказа — данные защищены от потерь.

Лицензирование:

Требуется 1 лицензия Advanced Data Services Suite на каждый массив, участвующий в репликации (например, 2 массива = 2 лицензии).

HPE Storage Integration Pack для VMware vCenter (SIP4VC)

HPE Storage Integration Pack for VMware vCenter (ранее известен как OneView for vCenter) позволяет администраторам VMware vSphere быстро получать информацию о хранилищах HPE и управлять ими напрямую из среды vCenter. Плагин работает независимо от основного продукта HPE OneView и не требует лицензии. HPE Storage Integration Pack доступен через My Software Center (MSC).

Благодаря наглядному отображению связей между виртуальными машинами, хранилищами данных и системами хранения, повышается продуктивность администратора и обеспечивается необходимый уровень качества обслуживания. Возможна настройка ролей и прав доступа для отдельных пользователей.

Возможности при использовании с HPE MSA:

• Активное управление MSA:
• Создание, расширение и удаление хранилищ данных (datastore).
• Создание виртуальных машин из шаблонов.
• Мониторинг состояния MSA (health and status).
• Отображение LUN/томов, подключённых к VM и ESX-серверам, с указанием местоположения и атрибутов массива в SAN.
• Определение доступных функций массива для сопоставления с требованиями администратора.
• Кластерный обзор хранилища (storage view at cluster level).

vStorage API для интеграции с массивами

vSphere Storage API — это набор технологий и интерфейсов, которые позволяют vSphere более эффективно использовать ресурсы хранилища, обеспечивая улучшенную производительность, контроль и удобство управления. Один из таких интерфейсов — vSphere Storage API for Array Integration (VAAI).

Цель VAAI — повысить производительность, снизить нагрузку на ресурсы и повысить масштабируемость за счёт переноса некоторых операций с гипервизора на массив хранения, который выполняет их более эффективно. Для этого используются примитивы — специфические функции, через которые гипервизор взаимодействует с массивом хранения.

Поддерживаемые примитивы VAAI в HPE MSA Storage:

Аппаратная блокировка (Hardware-Assisted Locking).

Также известна как Atomic Test & Set (ATS). Обеспечивает защиту метаданных для VMFS на уровне блоков, а не всего тома, снижая конфликты SCSI-резерваций и позволяя одновременный доступ нескольких хостов к разным участкам хранилища.

Копирование вне хоста (Copy Offload, XCOPY).

Позволяет выполнять полное копирование VMDK-файлов внутри массива хранения без задействования гипервизора и сетевой инфраструктуры, снижая нагрузку на хост и сеть.

Заполнение нулями (Block Zeroing).

Массив сам выполняет операцию обнуления блоков без ожидания от хоста, что ускоряет и упрощает процесс инициализации дисков.

Поддержка LDAP

LDAP (Lightweight Directory Access Protocol) — это отраслевой стандартный протокол доступа к распределённым каталогам по IP-сети. В HPE MSA LDAP используется для аутентификации пользователей на основе централизованного каталога, например, Active Directory.

Особенности:

• Данные доменных учетных записей не хранятся на массиве MSA, что снижает риски безопасности.
• После настройки групп пользователей LDAP на всех массивах MSA, пользователи смогут аутентифицироваться в любом массиве с помощью доменной учётной записи.
• Используется стандартная реализация LDAP для взаимодействия с Windows Active Directory.
• CLI и веб-интерфейс MSA (SMU) позволяют назначать пользователей LDAP в роли администратора (manage) или наблюдателя (monitor), а также ограничивать доступ по интерфейсам (Web, CLI, FTP).
• Поддерживается аутентификация как локальных, так и LDAP-пользователей.

Функциональность «I/O Workload» в MSA

В HPE MSA Storage Management Utility реализован полезный элемент интерфейса — «I/O Workload» (нагрузка на ввод-вывод), который позволяет анализировать поведение массивов на уровне логических страниц (по 4 МБ). Контроллеры MSA собирают подробную информацию о распределении операций ввода-вывода, что даёт пользователю представление о том, какой процент операций обрабатывается в каком объёме массива за последние 7 дней.

«Горячие» страницы

Многие рабочие нагрузки регулярно обращаются только к небольшой части массива. Эти участки становятся так называемыми «горячими» страницами. При наличии SSD в системе именно на них желательно размещать такие страницы для повышения производительности. Как и описано в разделе Performance Tiering и Archive Tiering, механизм автоматического многоуровневого хранения данных (tiering engine) MSA стремится перемещать «горячие» страницы на самое быстрое доступное хранилище — обычно это SSD.

График I/O Workload

График «I/O Workload» отображает:

• Линию Capacity — текущую ёмкость быстрого уровня (например, SSD).
• Графики нагрузки — по выбранному проценту (100%, 80%, или заданное вручную значение).

Как интерпретировать график

• Если пиковая нагрузка периодически превышает линию SSD, но это не критично — можно продолжать использовать более дешёвые HDD, экономя бюджет.
• Если цель — высокая производительность, стоит подобрать объём SSD так, чтобы покрыть, например, 80–90% от суточной I/O-активности.
• Комбинируя график с другими средствами мониторинга, пользователь может понять, насколько оптимально система распределяет данные и какие компромиссы между стоимостью и скоростью разумны в реальной эксплуатации.

Функция I/O Workload позволяет визуализировать реальную эффективность размещения данных на уровне массивов и помогает сбалансировать инвестиции в SSD против производственного выигрыша.

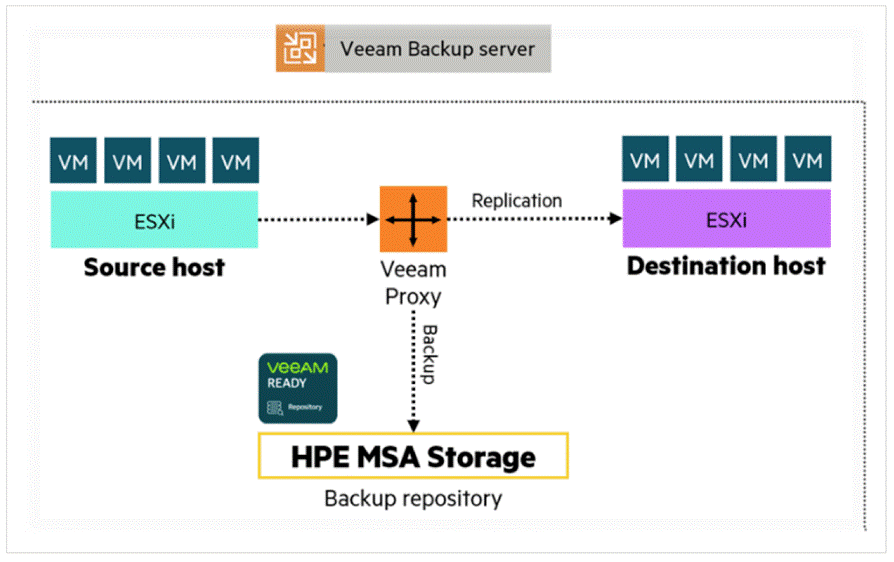

Защита данных с помощью HPE MSA Storage и Veeam Backup & Replication

Совместно HPE и Veeam помогают обеспечить безопасность данных, чтобы они всегда были доступны, защищены, и ваша компания могла быстро и легко восстановиться при возникновении нештатной ситуации. Хранилище HPE MSA сертифицировано как резервное хранилище (Backup Repository), обеспечивая бесшовную защиту и мгновенное восстановление виртуальных машин (Instant VM Recovery). Veeam Backup & Replication предоставляет единую консоль управления для организации защиты виртуальных серверов, физических машин и облачных рабочих нагрузок. Благодаря выдающемуся соотношению цены, ёмкости и производительности, связка Veeam Backup & Replication с HPE MSA Storage является отличным решением для модернизации стратегии резервного копирования и защиты данных от потерь.

Ключевые возможности Veeam Backup and Replication:

• Резервное копирование виртуальных машин на уровне образа: создание резервных копий с согласованием приложений благодаря технологии Application-Aware.
• Повышенная доступность данных за счёт эффективной передачи копий резервных данных на удалённые площадки для аварийного восстановления.
• Унифицированное управление защитой физических и облачных сред.
• Масштабируемое хранилище резервных копий (Scale-out Backup Repository): создание единого виртуального пула хранилища, к которому можно привязывать резервные копии и легко расширять его при необходимости.
• SureBackup: автоматическая проверка и верификация каждой резервной копии и каждой виртуальной машины на возможность восстановления.
• Репликация ВМ на основе образов с ускорением WAN: перенос резервных копий на удалённые площадки до 50 раз быстрее по сравнению с обычным трафиком, с экономией пропускной способности.
• Прямой доступ к хранилищу (Direct Storage Access): более быстрое резервное копирование vSphere с меньшей нагрузкой, благодаря доступу через Direct SAN или Direct NFS.
• Мгновенное восстановление ВМ (Instant VM Recovery): восстановление доступа к отказавшей ВМ менее чем за 2 минуты с параллельным полным восстановлением.
• Поддержка лент: возможность сохранять резервные копии ВМ или отдельные файлы на HPE StoreEver и выполнять прямое восстановление с ленты.
• SureReplica: автоматическая проверка каждой реплики виртуальной машины на возможность восстановления.

Инструмент HPE MSA Health Check

MSA Health Check — это облачный инструмент, который предоставляет пользователям информацию о текущем состоянии системы хранения данных HPE MSA. Он использует мощный движок аналитики на основе правил, способный предсказать возможные сбои до их фактического возникновения.

Инструмент проводит полную проверку, анализируя тысячи параметров, полученных с датчиков внутри массива MSA. Аналитическая система выявляет распространённые сигнатуры сбоев и сопоставляет их с лучшими практиками HPE, после чего формирует простой и понятный PDF-отчёт с текущим статусом системы и рекомендациями по устранению найденных проблем.

Инструмент предоставляется бесплатно для клиентов HPE MSA и поддерживает все актуальные массивы MSA Gen7, а также четыре предыдущих поколения:

• MSA P2000 G3
• MSA 1040 / 2040 / 2042
• MSA 1050 / 2050 / 2052
• MSA 1060 / 2060 / 2062

Быстрый и удобный доступ к MSA Health Check теперь реализован напрямую через MSA Storage Management Utility v4. Также доступ возможен онлайн по ссылке

Топ-6 аргументов в пользу выбора хранилища HPE MSA

Аргумент 1 - Настолько просто, что с ним справится каждый

HPE MSA — это система хранения, созданная с акцентом на простоту и удобство. Интерфейс и функциональность настолько интуитивны, что даже пользователи с минимальным техническим опытом смогут эффективно управлять системой. Простая установка, понятная навигация и доступная документация делают HPE MSA доступной для широкого круга пользователей.

Что делает HPE MSA действительно удобной:

• Уникальный графический интерфейс с пошаговыми инструкциями и встроенными мастерами настройки
• Упрощённая панель управления с обзором ключевых параметров: оповещения, производительность, доступная ёмкость и текущие задачи
• Автоматический механизм распределения данных по уровням, который оптимизирует хранение без участия администратора

Аргумент 2 - Производительность, которую видно и ощущается

Каждое новое поколение систем хранения HPE MSA демонстрирует заметный прирост производительности. Это не просто цифры — это ускоренная обработка данных, высокая скорость чтения и записи, быстрый доступ к информации и общее повышение отзывчивости системы, которое ощущается в повседневной работе.

Традиция высокой производительности:

С каждым новым поколением HPE MSA обеспечивает значительно более высокую производительность, чем предыдущие версии, сохраняя лидирующие позиции среди начального уровня систем хранения.

Аргумент 3 - Выгодно

Системы хранения HPE MSA — это отличное соотношение цены и возможностей, независимо от масштаба начальной конфигурации. Вы можете начать с минимальных вложений или сразу построить производительное решение — в любом случае, вы получаете максимум за свои деньги. Благодаря ориентированному на SMB-деплой подходу, пакетным моделям с предустановленными носителями и технологиям с добавленной ценностью, HPE MSA обеспечивает высокий уровень экономической эффективности.

Ключевые преимущества:

• Экономичные модели хранилищ — стартовая стоимость менее $14 000
• Пакеты hybrid-flash и all-flash — выгодный путь к высокой производительности со скидками
• Пакеты из 6 накопителей — цена как за 5, шестой — в подарок, в сравнении с покупкой поштучно

Аргумент 4 - Система хранения HPE MSA готова расти вместе с вами

Ваши первоначальные инвестиции в систему хранения HPE MSA рассчитаны на длительное использование и адаптацию со временем. HPE MSA Storage спроектирована как гибкое и масштабируемое решение, способное развиваться в темпе вашего бизнеса. По мере роста объёмов данных или изменения бизнес-потребностей, система HPE MSA может легко расширяться, чтобы соответствовать новым требованиям.

Эта концепция обеспечивает долгосрочную эффективность вложений: вам не придётся заменять инфраструктуру хранения при изменении задач — система будет продолжать удовлетворять ваши потребности без дополнительных сложностей и крупных затрат. Иными словами, это решение для хранения, которое растёт вместе с вашим бизнесом и обеспечивает высокую отдачу от инвестиций.

Система хранения HPE MSA поддерживает модульное расширение, позволяя легко наращивать ёмкость путём добавления полок с накопителями и самих носителей. Вы можете начать всего с 10 ТБ и масштабировать объём хранения до более чем 7 ПБ.

Аргумент 5 - Совместная работа HPE MSA и HPE ProLiant: лучше вместе

Сочетание серверов HPE ProLiant и систем хранения HPE MSA обеспечивает синергетический эффект, повышая общую производительность, надежность и эффективность ИТ-инфраструктуры. Это оптимальная ИТ-среда, в которой все компоненты протестированы и гарантированно совместимы между собой. Кроме того, это упрощает техподдержку.

• HPE MSA Storage и HPE ProLiant работают в тандеме с 1996 года, предоставляя комплексные решения «лучше вместе»
• Один поставщик поддержки для серверов и СХД — HPE становится единственной точкой обращения, упрощая сервис и сопровождение
• Ключевую роль в этой совместимости играет интеграционное тестирование от HPE: инженеры компании проверяют и обеспечивают полную совместимость между серверами HPE ProLiant и системами хранения HPE MSA

Аргумент 6 - Широкий выбор решений под любые бюджеты и ИТ-требования

Портфель решений HPE MSA Storage предлагает разнообразные варианты совместного хранения данных, соответствующие разным бюджетам и ИТ-задачам. Начните с выбора интерфейса подключения к вашей инфраструктуре — Fibre Channel, iSCSI или SAS. Затем подберите нужную модель массива, поддерживающую широкий спектр носителей: от высокопроизводительных SSD до недорогих HDD.

Результаты тестирования HPE MSA Gen7 и Gen6 - IOPS и последовательные операции

Таблица результатов тестирования:

Примечание: результаты производительности получены с использованием внутренних инструментов HPE. На итоговую производительность влияют тип и количество приложений, тип накопителей и их количество, используемая операционная система и число хостов.

Заключение и выводы

Хранилища данных HPE MSA Gen7 — это проверенное временем и широко признанное решение, оптимально подходящее для малого и среднего бизнеса. Благодаря новому поколению Gen7 системы хранения получили значительные улучшения: производительность возросла вдвое по сравнению с предыдущими поколениями, появилась возможность онлайн-обновления прошивки без простоя, а также был усовершенствован инструмент управления и диагностики HPE MSA Health Check.

Архитектура с двумя контроллерами и масштабируемость до ы 7 ПБ позволяют компаниям эффективно справляться с растущими объемами данных и динамично развивать свою ИТ-инфраструктуру без больших первоначальных вложений. Технологии автоматического распределения данных по уровням и RAID MSA-DP+ значительно ускоряют работу приложений и обеспечивают надёжную защиту информации.

Интеграция с серверами HPE ProLiant и совместимость с серверами сторонних производителей делают HPE MSA Gen7 универсальным решением, способным удовлетворить самые разнообразные требования бизнеса. Поддержка различных интерфейсов, широкий выбор накопителей и простота управления позволяют адаптировать систему к любым задачам и бюджетам.

Таким образом, выбирая HPE MSA Gen7, предприятия получают простое, надёжное и экономически эффективное решение, которое будет актуально в течение многих лет, обеспечивая рост бизнеса и высокую отдачу от инвестиций.

Руководство пользователя:

• Data Sheet (HPE MSA Gen7 Storage).pdf
• Техническое руководство (HPE MSA Gen7 Storage).pdf
