Уровни коммутаторов: чем отличаются L1, L2 и L3 и что выбрать

Коммутатор (свитч) представляет собой компактное прямоугольное устройство в пластиковом или металлическом корпусе, напоминающее небольшой «ящик» с портами для подключения сетевых кабелей. Предназначен для объединения нескольких устройств внутри локальной сети (например, компьютеров, серверов, принтеров) в одну локальную систему и организации передачи информации между ними. Основной принцип и задача коммутатора — принимать пакеты данных от одного устройства и пересылать их только тому получателю, которому они предназначены, что позволяет обеспечивать необходимую скорость работы сети.

Зачем нужны коммутаторы и чем они отличаются от хаба

Устройства работают, как правило, на втором (канальном) уровне модели OSI, обрабатывая MAC-адреса и пересылая кадры только нужному получателю. Некоторые более продвинутые модели (L3) могут также работать на сетевом уровне, обеспечивая маршрутизацию между сетевыми сегментами. Устройства уровня 1 (физического), такие как кабели, повторители или хабы, не выполняют логической обработки данных и не являются коммутаторами в техническом смысле.

Свитч отличается от хаба принципом работы и уровнем интеллектуальности: если хаб просто передает входящий сигнал на все порты без разбора, то основа работы коммутатора заключается в анализе MAC-адресов и направлении байтов только нужному получателю. Хаб (концентратор) работает на физическом уровне модели OSI и создает лишний трафик, в то время как свитч функционирует на канальном (а иногда и сетевом) уровне, снижает нагрузку на сеть, предотвращает коллизии и обеспечивает более высокую скорость и безопасность передачи информации по локальной сети.

Что такое модель OSI?

Модель OSI — это эталонная семиуровневая модель, описывающая, как передаются пакеты данных. Коммутаторы работают преимущественно на втором (канальном) уровне, где они управляют передачей данных между устройствами на основе MAC-адресов. Более продвинутые модели также работают на третьем (сетевом) уровне и могут выполнять маршрутизацию между сетевыми сегментами на основе IP-адресов.

Физический уровень (L1) отвечает за передачу электрических или оптических сигналов, но логика работы коммутатора с данными начинается с L2. В локальной сети свитчи играют роль ключевых узлов, объединяя устройства и обеспечивая эффективный обмен информацией.

Устройства физического уровня (L1)

Принцип работы коммутатора L1

Устройства L1 не являются коммутаторами в техническом смысле — они не анализируют ни MAC, ни IP. По сути, это хабы, повторители и медиаконвертеры, которые работают по принципу «проводников» — передают электрические или оптические сигналы без анализа данных. Они не различают, кому предназначена информация, и отправляют ее на все подключенные устройства.

Функции L1

• Передача сигналов между устройствами через кабели (витая пара, оптоволокно).

• Усиление сигнала для преодоления расстояний. Это характерно для репитеров, но не всех L1-устройств.

Примеры использования L1

Маленькая домашняя сеть, где 2–3 компьютера подключены через хаб (L1-устройство) для общего доступа в интернет. Например, в дачном доме для подключения телевизора и ноутбука или соединения устройств в пределах одной комнаты через Ethernet-кабель.

Отличия устройств L1 от хаба

Хабы — это устаревшие сетевые элементы физического уровня, которые выполняли базовую функцию объединения устройств без интеллектуальной обработки трафика. Разница в том, что хабы не умеют даже усиливать сигнал, а просто дублируют его на все порты, создавая «трафиковые пробки».

Коммутатор L2 (Канальный уровень)

Принцип работы L2

Коммутатор 2 уровня L2 «умнее»: он запоминает MAC-адреса подключенных устройств и отправляет пересылает кадры только на порт, соответствующий нужному получателю. Например, если принтер подключен к порту 3, то запрос на печать с ноутбука в порту 5 попадет сразу в порт 3, минуя остальные.

Функции L2

Коммутация на основе MAC-адресов. Создает таблицу соответствия MAC-адресов и портов, исключает коллизии (конфликты) благодаря использованию выделенных каналов передачи данных и full-duplex режиму:

• VLAN — разделение сетевого пространства на виртуальные сегменты (например, отдел бухгалтерии и IT);

• Spanning Tree Protocol (STP) — предотвращает сетевые «петли», которые могут вызвать сбои.

Преимущества L2

• Высокая скорость передачи информации.

• Улучшенная безопасность за счет фильтрации трафика.

• Снижение нагрузки на сеть.

• Улучшение безопасности по сравнению с хабами: данные передаются только нужному получателю, а не транслируются на все порты.

Примеры использования L2

Офисная сеть, где L2 объединяет компьютеры, принтеры и серверы, разделяя их на VLAN для изоляции отделов. В учебных заведениях для создания отдельных сетей в классах.

Коммутатор L3 (Сетевой уровень)

Принцип работы L3

Коммутаторы 3 уровня L3 сочетают функции коммутации и маршрутизации. Они работают с IP-адресами и могут передавать информацию между разными сетями (например, внутри филиалов компании).

Функции L3

Маршрутизация IP-пакетов

Коммутаторы L3 выполняют функцию маршрутизаторов IP-пакетов, то есть анализируют IP-адреса источника и получателя каждого пакета данных и определяют путь передачи между VLAN и подсетями, обычно в пределах корпоративной сети. Для маршрутизации в интернет часто применяются отдельные маршрутизаторы.

Поддержка протоколов маршрутизации (RIP, OSPF)

Оборудование 3 уровня поддерживает протоколы маршрутизаторов, такие как RIP и OSPF, которые автоматически обновляют таблицы маршрутизации. Это значит, что устройство самостоятельно узнает о доступных маршрутах и выбирает наиболее эффективные пути в больших и динамично меняющихся сетях.

VLAN routing

Еще одной ключевой функцией является VLAN routing — возможность обмена информацией между виртуальными локальными сетями (VLAN) без необходимости использования отдельного маршрутизатора. Это упрощает архитектуру локальной сети и снижает затраты, позволяя L3 выступать в роли внутреннего устройства маршрутизации, объединяя разные сетевые сегменты в единую инфраструктуру.

Преимущества L3

• Снижение затрат за счет объединения коммутации и функции маршрутизаторов в одном устройстве.

• Упрощение сетевого масштабирования.

• Высокая скорость передачи информации за счет аппаратной маршрутизации.

Примеры использования L3

L3 могут маршрутизировать трафик между VLAN и, в некоторых сценариях, использоваться для связи с удаленными офисами, если поддерживают соответствующие функции.

Сравнение L1, L2 и L3

Для наглядности представим сравнительные характеристики отличий коммутаторов в виде таблицы.

Итого:

• L1 (хабы, репитеры, медиаконвертеры) — используется для базовой передачи сигнала, не обрабатывает данные и применяется в простых/устаревших решениях;

• L2 — основа большинства локальных сетей: выполняет коммутацию по MAC, поддерживает VLAN и STP;

• L3 используется в распределенных сетях для маршрутизации между VLAN и подсетями, в некоторых случаях может частично заменить маршрутизатор в пределах локальной сети.

L4+ коммутаторы и интеллектуальная фильтрация трафика

Помимо традиционных L2 и L3, в современных корпоративных и дата-центровых сетях используются коммутаторы уровня L4 и выше. Эти устройства способны анализировать трафик не только по MAC- и IP-адресам, но и на уровне приложений (transport и application layer), обеспечивая:

• Фильтрацию по портам и типу трафика (HTTP, FTP, VoIP и др.)

• Интеграцию с системами DPI (Deep Packet Inspection) для анализа содержимого пакетов

• Поддержку политик QoS на основе приложений (например, приоритет для голосового трафика)

• Интеграцию с системами безопасности (например, IDS/IPS, межсетевые экраны уровня приложений)

Коммутаторы L4+ позволяют реализовать более тонкую настройку управления трафиком, что особенно актуально для ЦОД, облачных платформ и сервисов с высокой степенью мультиарендности (multi-tenant).

Поддержка SDN и OpenFlow в L2/L3-коммутаторах

Современные управляемые коммутаторы второго и третьего уровня всё чаще поддерживают SDN (Software-Defined Networking) — подход, при котором логика управления сетью отделяется от физической инфраструктуры. В этом контексте L2/L3-коммутаторы могут работать как data-plane устройства, управляемые централизованными SDN-контроллерами.

Функции, реализуемые через SDN:

• Протокол OpenFlow — позволяет контроллеру управлять правилами коммутации и маршрутизации на коммутаторе в режиме реального времени.

• API-интерфейсы (REST, gRPC) для интеграции с внешними системами мониторинга и оркестрации.

• Динамическое построение сетевых политик (например, автоматическое назначение VLAN или фильтров в зависимости от пользователя/устройства).

Такая архитектура особенно востребована в средах с высокой степенью автоматизации — дата-центрах, виртуализированных инфраструктурах, облаках и SD-WAN.

Актуальные скорости портов для корпоративных сетей

С развитием трафика и увеличением нагрузки на сетевую инфраструктуру, коммутаторы L2 и L3 сегодня поддерживают более высокие скорости соединений. Актуальные значения включают:

• 1G / 2.5G / 5G — для подключения рабочих станций и точек доступа Wi-Fi 6/6E/7;

• 10G / 25G — на уровне распределения и агрегации;

• 40G / 100G / 200G / 400G — в ядре сети, ЦОД и междукоммутаторных соединениях (uplinks, spine-leaf-архитектура).

Наличие QSFP28, SFP28, QSFP-DD и других портов в оборудовании позволяет масштабировать производительность без замены всей инфраструктуры. Коммутаторы корпоративного класса предоставляют гибкость — от фиксированных портов до модульных шасси с возможностью апгрейда.

Продукты:

HPE Aruba

• L1: HPE Aruba 2930F 48G PoE+ 4SFP+

• L2: HPE Aruba CX 6100 48G 4SFP+

• L3: HPE Aruba CX 6400 48G 4SFP56

• L4: HPE Aruba 5406R zl2

Dell Networking

• L1: Dell PowerSwitch S5248F-ON

• L2: Dell PowerSwitch N1100 Series

• L3: Dell PowerSwitch N3200-ON Series

• L4: Dell PowerSwitch S5200-ON Series

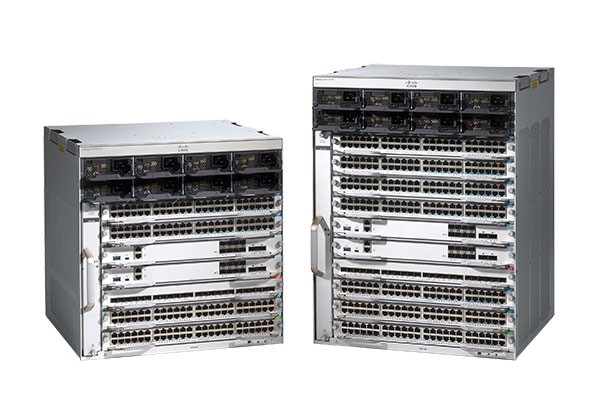

Cisco

• L1: Cisco Nexus 3550-H

• L2: Cisco Catalyst 2960X

• L3: Cisco Catalyst 9200L

• L4: Cisco Catalyst 9400

Juniper

• L1: Juniper EX4300-48T

• L2: Juniper EX2300-24P

• L3: Juniper EX3400-48P

• L4: Juniper EX9250

Mellanox (NVIDIA)

• L1: Mellanox SX6012

• L2: Mellanox SN2100

• L3: Mellanox SN2700

• L4: Mellanox SN3700

Huawei

• L1: Huawei S1700-24G

• L2: Huawei S5720-28X-SI-AC

• L3: Huawei S6730-H24X6C

• L4: Huawei CloudEngine S12700E

QTech

• L1: QTech QSW-2800

• L2: QTech QSW-8200

• L3: QTech QSW-9300

• L4: QTech QSW-9500

SNR

• L1: SNR S2985G-24T

• L2: SNR S2985G-24T

• L3: SNR SNR-S2985G-24T

• L4: SNR SNR-S2985G-24T

ZyXel

• L1: ZyXel GS1200-8

• L2: ZyXel GS1900-24E

• L3: ZyXel XGS4600-32

• L4: ZyXel XS3800-28

Maipu

• L1: Maipu S2600

• L2: Maipu S3600

• L3: Maipu S5600

• L4: Maipu S9800

TP-Link

• L1: TP-Link TL-SF1005D

• L2: TP-Link TL-SG3428

• L3: TP-Link T3700G-28TQ

• L4: TP-Link T3700G-28TQ

Отличия коммутатора от маршрутизатора

Принцип работы маршрутизатора

Маршрутизатор работает на сетевом уровне (L3) и отвечает за передачу информации между разными сетями, анализируя IP-адреса и выбирая оптимальный маршрут для пакетов. Он соединяет локальные сетевые структуры с внешними (например, с интернетом), обеспечивает фильтрацию, NAT, управление трафиком и безопасность.

Недостатки маршрутизаторов

• Стоимость. В корпоративных сетях они могут быть дороже, по сравнению с коммутаторами, и требовать более сложной настройки, особенно при использовании динамических маршрутизирующих протоколов, политик безопасности и взаимодействии с внешними сетями. В домашних сетях такие устройства, как правило, просты в установке и доступны по цене.

• Количество единиц оборудования. Часто в корпоративных сетях это отдельные устройства, что может увеличить затраты на оборудование. Однако в домашних и малых офисных сетях маршрутизатор обычно совмещен с коммутатором и точкой доступа в одном корпусе, что упрощает развертывание и снижает расходы.

• Скорость. В некоторых случаях маршрутизаторы могут обрабатывать трафик медленнее, особенно если используется программная маршрутизация без аппаратного ускорения. Однако современные устройства с аппаратной маршрутизацией (hardware routing) обеспечивают высокую производительность, сопоставимую с L3-коммутаторами.

В чем разница

Главное отличие коммутатора от маршрутизатора в том, что он анализирует MAC-адреса и передает данные только нужному устройству в пределах локальной сети, снижая трафик и повышая ее эффективность. Он не выполняет обмен между сетями — для этого требуется устройство, работающее на сетевом уровне.

Когда какой коммутатор выбирать

Небольшая домашняя сеть

Для домашней сети подойдет неуправляемый L2 сетевой модуль. Он прост в использовании и позволяет подключить ноутбуки, телевизоры и умные устройства без сложной настройки.

Корпоративная сеть

В офисах и предприятиях чаще используются L2 и L3. L2-коммутаторы подходят для подключения рабочих станций и периферии, обеспечивая VLAN и безопасность. L3-коммутаторы используются для маршрутизации между VLAN и управления трафиком внутри офисной сети. Для связи между удаленными филиалами чаще применяются маршрутизаторы или VPN-шлюзы.

Центр обработки данных (ЦОД)

В ЦОД используются как высокоскоростные L2-коммутаторы на уровне доступа, так и L3-устройства на уровнях агрегации и ядра. Такое распределение обеспечивает масштабируемость, отказоустойчивость и эффективную маршрутизацию трафика при скоростях 10/40 Гбит/с и выше.

Требования к безопасности

Если в сети важна изоляция трафика, контроль доступа и защита от несанкционированного доступа, предпочтение отдается управляемым коммутаторам L2 и L3 с поддержкой VLAN, ACL (списков контроля доступа) и протоколов безопасности. Устройства уровня L3 позволяют дополнительно фильтровать и маршрутизировать трафик на уровне IP, что повышает уровень защиты сети.

Выводы

Устройства различных уровней — L1, L2 и L3 — необходимы для построения современных компьютерных сетей и обеспечения эффективной и надежной передачи данных.

• Хабы, репитеры и конвертеры L1 работают на физическом уровне, выполняя базовую функцию передачи сигналов, но не обеспечивая интеллектуальной обработки трафика.

• Коммутаторы L2, функционируя на канальном уровне, значительно повышают производительность за счет коммутации по MAC-адресам, поддержки VLAN и предотвращения петель.

• Коммутаторы L3 объединяют возможности коммутации и маршрутизации, что позволяет управлять трафиком между различными сетями и VLAN, обеспечивая гибкость и масштабируемость инфраструктуры.

Выбор типа оборудования зависит от задач и масштаба сети — от простой домашней до сложной корпоративной или дата-центровой. Эффективная и современная сеть строится на грамотном сочетании устройств разных уровней.
