ADT R27A-BK3: адаптер E1.S и E3.S для PCIe Gen5

На рынке постепенно появляется все больше недорогих адаптеров, позволяющих устанавливать современные корпоративные SSD форматов E1.S и E3.S в обычный слот PCIe. Один из таких вариантов — ADT R27A-BK3, рассчитанный на подключение EDSFF-накопителей через интерфейс PCIe Gen5 x4.

Стоимость подобных устройств находится примерно на уровне 60 долларов. При этом существуют как пассивные версии, так и модификации со встроенным вентилятором. Для высокопроизводительных серверных SSD второй вариант выглядит предпочтительнее: E1.S и E3.S обычно проектируются с расчетом на интенсивный воздушный поток внутри серверного шасси, которого в обычной рабочей станции может не хватать.

Также при выборе адаптера важно проверять конкретную модификацию. В продаже встречаются внешне похожие версии для U.2, PCIe Gen4 и других вариантов подключения.

Конструкция ADT R27A-BK3

ADT R27A-BK3 представляет собой достаточно крупную полноразмерную PCIe-карту. Ее размеры обусловлены тем, что внутри необходимо разместить не только переходную плату, но и накопитель формата E3.S, а также отдельную систему охлаждения.

Сверху конструкция закрыта металлической крышкой. Помимо механической защиты компонентов, она помогает сформировать направленный воздушный поток вдоль корпуса установленного SSD.

Монтажная планка PCIe в основном используется для фиксации адаптера внутри корпуса и практически не содержит интерфейсных элементов. Значительная часть ее площади занята вентиляционными отверстиями для отвода нагретого воздуха.

С противоположной стороны расположены элементы крепления и кабель встроенного вентилятора. Для его подключения используется стандартный 4-контактный PWM-разъем, поэтому скорость вращения можно регулировать средствами системной платы или контроллера вентиляторов.

PCIe Gen5 x4 для современных SSD

Подключение к системе выполняется через PCIe Gen5 x4. Теоретическая пропускная способность четырех линий PCIe пятого поколения хорошо соответствует возможностям современных корпоративных NVMe SSD и позволяет избежать ограничения, которое может возникнуть при использовании более старого интерфейса.

При этом существует и версия адаптера с PCIe Gen4, поэтому перед покупкой необходимо проверить маркировку устройства. Если задача заключается в работе с современными E1.S или E3.S SSD поколения PCIe 5.0, именно Gen5-модификация будет наиболее логичным выбором.

Сам адаптер не является сложным контроллером хранения. По сути, его задача — обеспечить физическое и электрическое подключение EDSFF-накопителя к стандартному PCIe-слоту, сохранив прямой доступ SSD к линиям PCI Express.

Что находится внутри

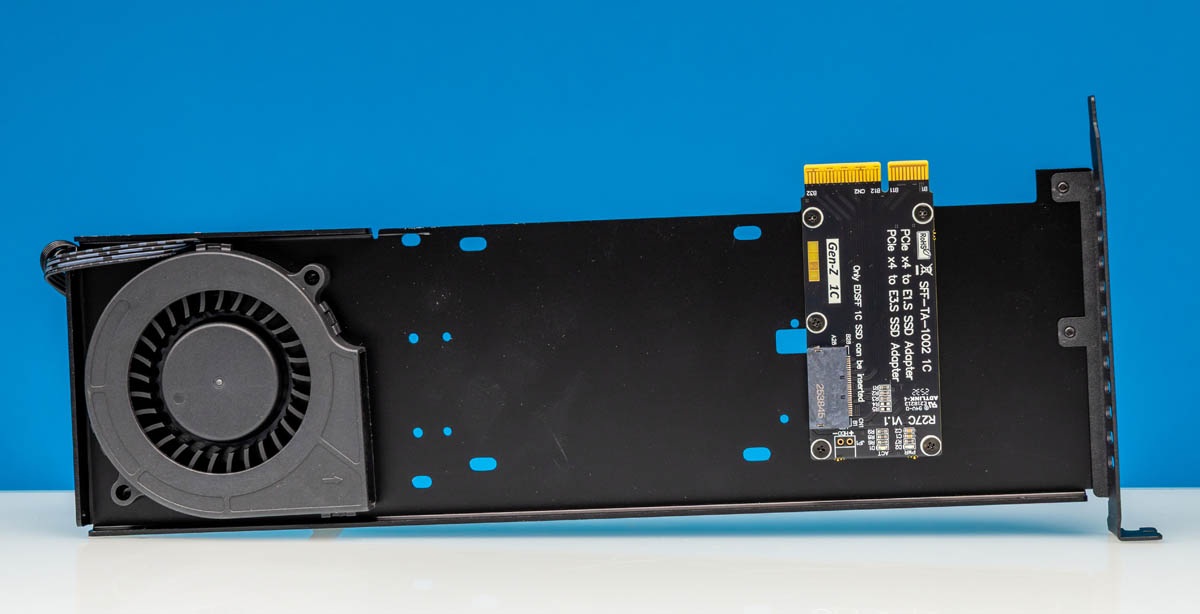

После снятия металлической крышки конструкция становится достаточно простой. Внутри установлен компактный blower-вентилятор с PWM-управлением, который направляет воздушный поток вдоль накопителя.

Наличие активного охлаждения здесь имеет практический смысл. Корпоративные EDSFF SSD способны потреблять заметно больше энергии, чем обычные клиентские M.2-накопители, и рассчитаны на эксплуатацию в серверных системах с хорошо организованным охлаждением.

В обычном ПК или рабочей станции такой воздушный поток не гарантирован. При недостаточном охлаждении контроллер и NAND могут нагреваться до температур, при которых накопитель начинает снижать производительность для защиты компонентов. Встроенный вентилятор адаптера частично решает эту проблему.

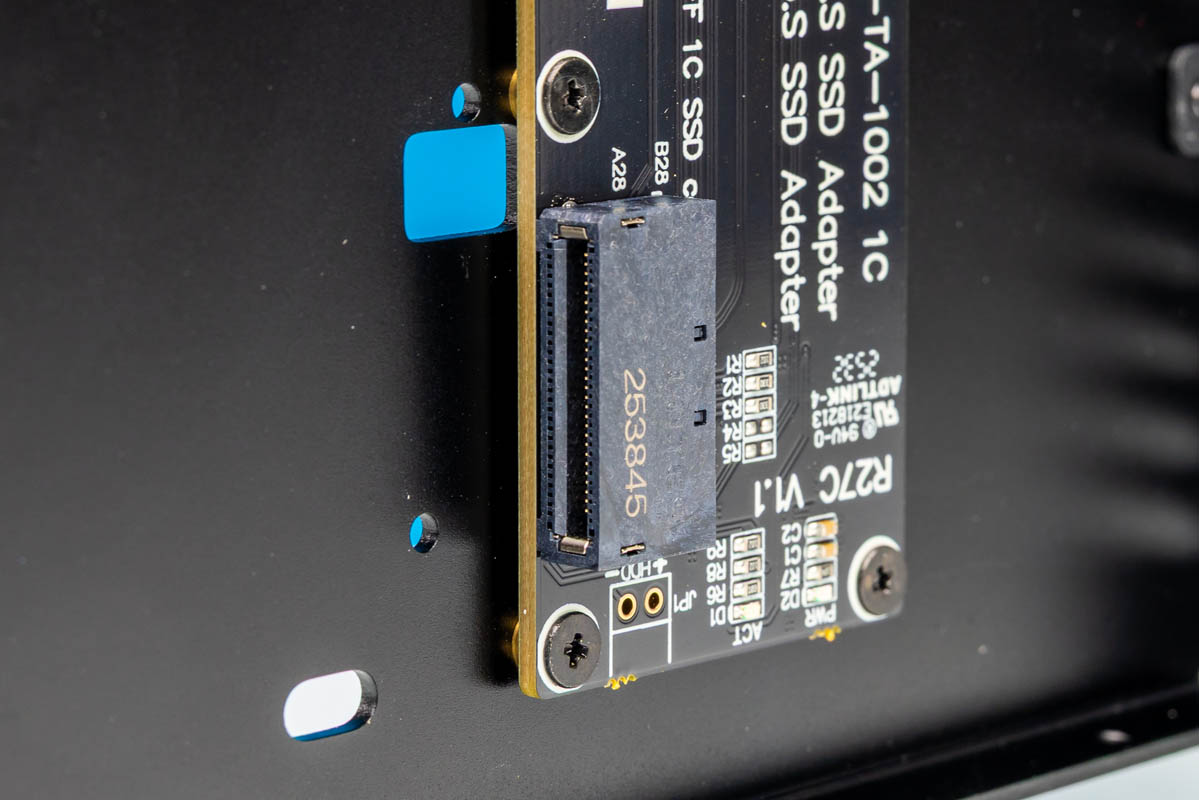

Вторая основная часть конструкции — переходная плата PCIe x4 — EDSFF 1C, к которой непосредственно подключается накопитель.

Один разъем для E1.S и E3.S

Одно из главных преимуществ ADT R27A-BK3 заключается в поддержке сразу двух распространенных EDSFF-форматов — E1.S и E3.S.

Благодаря совместимому интерфейсу в один и тот же разъем адаптера можно устанавливать накопители обоих типов. Это делает устройство удобным для лабораторных стендов, тестирования корпоративных SSD и работы с различными моделями накопителей без необходимости использовать отдельный адаптер для каждого форм-фактора.

E1.S чаще встречается в плотных серверных системах, где важны компактность и удобство горячей замены. E3.S предлагает больше пространства для компонентов, более высокий тепловой бюджет и постепенно становится одним из основных форматов для производительных корпоративных NVMe SSD.

Зачем вообще нужен такой адаптер

Основной сценарий использования ADT R27A-BK3 — подключение серверного EDSFF SSD к системе, которая изначально не оборудована соответствующим дисковым отсеком.

Это может быть полезно при:

• тестировании E1.S и E3.S SSD;
• проверке совместимости накопителей;
• обновлении прошивок;
• диагностике корпоративных SSD;
• построении лабораторного стенда;
• использовании серверного накопителя в рабочей станции;
• проведении тестов производительности вне специализированного серверного шасси.

Для полноценной серверной эксплуатации такой адаптер не заменяет штатный EDSFF-бэкплейн с поддержкой hot-swap и средствами мониторинга. Однако для стендов и отдельных рабочих систем он дает простой способ подключить современный накопитель непосредственно к PCIe.

Охлаждение остается ключевым вопросом

Одной лишь электрической совместимости недостаточно. Современные корпоративные SSD способны выдавать очень высокую производительность, однако при этом предъявляют серьезные требования к охлаждению.

Именно поэтому исполнение R27A-BK3 со встроенным вентилятором выглядит более универсальным вариантом по сравнению с полностью пассивными адаптерами. Наличие отдельного воздушного потока снижает зависимость от конструкции корпуса и расположения системных вентиляторов.

При этом эффективность охлаждения в конкретной системе все равно будет зависеть от общей организации воздушного потока, температуры внутри корпуса и энергопотребления установленного SSD.

Итоги

ADT R27A-BK3 — относительно простое устройство, решающее довольно специфическую, но все более актуальную задачу: подключение корпоративных E1.S и E3.S NVMe SSD к стандартному слоту PCIe Gen5 x4.

Поддержка двух EDSFF-форматов, прямое PCIe-подключение и встроенный PWM-вентилятор делают адаптер интересным прежде всего для тестовых лабораторий, инженеров и специалистов, которым приходится работать с серверными накопителями вне штатных EDSFF-шасси.

По мере распространения E1.S и E3.S подобных адаптеров, вероятно, будет становиться больше. Пока же решения класса R27A-BK3 позволяют сравнительно недорого добавить поддержку современных серверных SSD в оборудование, которое изначально для них не проектировалось.
