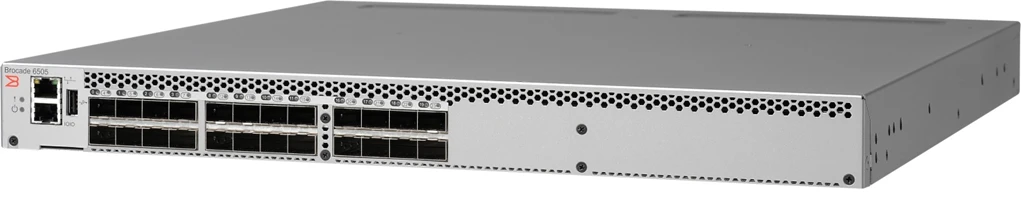

Коммутатор Brocade 6505
Руководство пользователя:
Цена по запросу
Под заказ
-
1 год гарантии
-
Бесплатная доставка по России
22 года продаем серверы в России
Наше юридическое лицо работает с 2004 года
Новое и оригинальное оборудование
С гарантией и от проверенных поставщиков
Собственный склад серверов и опций
Замена по гарантии в течение нескольких дней
Обязательное тестирование до отгрузки
Надежная защита от заводского брака
Профессиональная техническая поддержка
Библиотеки актуального firmware и драйверов
Обзор
Характеристики
Коммутатор Brocade 6505 (Fibre Channel 5‑го поколения) — решение начального уровня с функциональностью корпоративного класса.
Основные характеристики:
- форм‑фактор: 1U;
- количество портов: 12 или 24;
- скорости: 2, 4, 8, 16 Гбит/с;
- энергопотребление: 0,22 Вт на Гбит/с, 3,3 Вт на порт;
- питание: базовый блок со встроенными вентиляторами + опциональный резервный блок.
Ключевые преимущества:
- простое развёртывание (мастер Brocade EZSwitchSetup);
- инструменты управления и диагностики Brocade Fabric Vision;
- интеграция с Brocade Network Advisor для упрощения настройки SAN;
- технология Brocade ClearLink D_Ports для диагностики кабельных сетей;
- бесперебойное обновление ПО;
- на 40 % выше производительность vs. 10 GbE при сопоставимой стоимости.
Порты Fibre Channel
Режим коммутации (по умолчанию): 12- и 24-портовые конфигурации (увеличение с шагом 12 по лицензиям Ports-on-Demand; порты E_, F_, M_ и D_).
Привязка к портам по умолчанию в режиме Brocade Access Gateway. Порты 16 F_, порты 8 N_
Привязка к портам по умолчанию в режиме Brocade Access Gateway. Порты 16 F_, порты 8 N_
Масштабируемость
Полностью оптоволоконная архитектура, до 239 коммутаторов
Сертифицированный максимум
6000 активных узлов; 56 коммутаторов, 19 хопов в матрице ОС Brocade Fabric; большие матрицы сертифицируются по запросу
Производительность
Скорость на линии 2,125 Гбит/с, полный дуплекс
Скорость на линии 4,25 Гбит/с, полный дуплекс
Скорость на линии 8,5 Гбит/с, полный дуплекс
Скорость на линии 14,025 Гбит/с, полный дуплекс
Автоопределение скоростей портов 2, 4, 8 и 16 Гбит/с
Скорость на линии 4,25 Гбит/с, полный дуплекс
Скорость на линии 8,5 Гбит/с, полный дуплекс
Скорость на линии 14,025 Гбит/с, полный дуплекс
Автоопределение скоростей портов 2, 4, 8 и 16 Гбит/с
ISL-магистрали
Магистрали на основе фреймов, до 8 портов 16 Гбит/с на каждую ISL-магистраль; до 128 Гбит/с на каждую ISL-магистраль
Балансировка нагрузки на основе обмена между ISL-магистралями с DPS встроена в ОС Brocade Fabric
Балансировка нагрузки на основе обмена между ISL-магистралями с DPS встроена в ОС Brocade Fabric
Суммарная пропускная способность
Сквозная скорость на линии 384 Гбит/с, полный дуплекс
Максимальная сетевая задержка
700 нс для локально коммутируемых портов
При включенной прямой коррекции ошибок (FEC) задержка между портами E_Port увеличивается на 400 нс (по умолчанию включена)
При включенной прямой коррекции ошибок (FEC) задержка между портами E_Port увеличивается на 400 нс (по умолчанию включена)
Максимальный размер фрейма
2112 байт полезной нагрузки
Буферы фреймов
8192 динамически выделяемых
Классы обслуживания
Класс 2, класс 3, класс F (для фреймов по межкоммутационным каналам)
Типы портов
D_Port (диагностический порт ClearLink), E_Port, F_Port, M_Port (зеркалирующий); опциональный контроль типа порта
Режим Brocade Access Gateway: F_Port и N_Port с поддержкой NPIV
Режим Brocade Access Gateway: F_Port и N_Port с поддержкой NPIV
Типы трафика данных
Оптоволоконный коммутатор с поддержкой одноадресной передачи
Типы ресурсов
16 Гбит/с: для Brocade 6505 — Brocade SFP+ с горячим подключением, разъем LC; SWL 16 Гбит/с, LWL, ELWL
8 Гбит/с: для Brocade 6505 — Brocade SFP+ с горячим подключением, разъем LC; SWL 8 Гбит/с, LWL, ELWL
Допустимая длина оптоволоконного канала зависит от типа оптоволоконного кабеля и скорости портов
8 Гбит/с: для Brocade 6505 — Brocade SFP+ с горячим подключением, разъем LC; SWL 8 Гбит/с, LWL, ELWL
Допустимая длина оптоволоконного канала зависит от типа оптоволоконного кабеля и скорости портов
Службы коммутации
Комплекс мониторинга и оповещения (MAPS); Flow Vision; расширенный мониторинг функционирования Brocade (включая Top Talkers для E_Ports, F_Ports и режим Fabric); адаптивные сетевые сервисы Brocade (Ingress Rate Limiting, Traffic Isolation, QoS); Bottleneck Detection; усовершенствованное зонирование Brocade (стандартное зонирование, зонирование на базе портов / имен WWN, широковещательное зонирование); Dynamic Fabric Provisioning (DFP); динамический выбор маршрута (DPS); расширенные сети Brocade; усовершенствованные функции восстановления разрешений на передачу пакетов между буферами; мониторинг состояния коммутируемой сети Brocade; FDMI;
Перенаправление фреймов; Frame-based Trunking; сначала кратчайшие сетевые маршруты (FSPF); IPoFC; Brocade ISL-магистрали; сервер управления; NPIV; NTP v3; защита портов; уведомление о зарегистрированных изменениях состояния (RSCN); надежная фиксация транзакций (RCS); Server Application Optimization (SAO); сервер простых имен (SNS)
Примечание. Некоторые службы коммутации не применимы или отсутствуют в режиме Brocade Access Gateway.
Перенаправление фреймов; Frame-based Trunking; сначала кратчайшие сетевые маршруты (FSPF); IPoFC; Brocade ISL-магистрали; сервер управления; NPIV; NTP v3; защита портов; уведомление о зарегистрированных изменениях состояния (RSCN); надежная фиксация транзакций (RCS); Server Application Optimization (SAO); сервер простых имен (SNS)
Примечание. Некоторые службы коммутации не применимы или отсутствуют в режиме Brocade Access Gateway.
Размеры
Ширина: 437,64 мм (17,23 дюйма)
Высота: 43,18 мм (1,7 дюйма)
Глубина: 443,23 мм (17,45 дюйма)
Высота: 43,18 мм (1,7 дюйма)
Глубина: 443,23 мм (17,45 дюйма)
Вес системы
7,82 кг (17,25 фунта) с одним блоком питания, без приёмопередатчиков
9,16 кг (20,19 фунта) с двумя сменными блоками питания, без приёмопередатчиков
9,16 кг (20,19 фунта) с двумя сменными блоками питания, без приёмопередатчиков
Блок питания
Базовый коммутатор оснащен одним блоком питания с возможностью горячей замены и встроенными вентиляторами охлаждения. Дополнительный двойной резервный блок питания с возможностью горячей замены.
