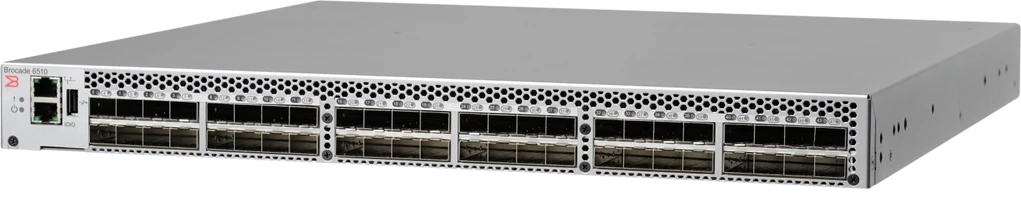

Коммутатор Brocade 6510
Руководство пользователя:
Цена по запросу
Под заказ
-
1 год гарантии
-
Бесплатная доставка по России
22 года продаем серверы в России
Наше юридическое лицо работает с 2004 года
Новое и оригинальное оборудование
С гарантией и от проверенных поставщиков
Собственный склад серверов и опций
Замена по гарантии в течение нескольких дней
Обязательное тестирование до отгрузки
Надежная защита от заводского брака
Профессиональная техническая поддержка
Библиотеки актуального firmware и драйверов
Обзор
Характеристики
Коммутатор Brocade 6510 — высокопроизводительное решение корпоративного класса для SAN‑сред.
Ключевые особенности:
- технология Fibre Channel 5‑го поколения;
- конфигурируемое число портов: 24 / 36 / 48;
- поддержка скоростей: 2, 4, 8, 10, 16 Гбит/с;
- форм‑фактор 1U;
- суммарная пропускная способность — 768 Гбит/с (полнодуплексный режим);
- возможность транкинга 8 портов для ISL со скоростью 128 Гбит/с;
- функция DPS (Dynamic Path Selection) для оптимизации нагрузки.
Преимущества:
- простота развёртывания и управления (интерфейс «point-and-click»);
- масштабируемость с оплатой по мере роста;
- оптимальное соотношение цены и производительности для развивающихся SAN‑сред.
Порты Fibre Channel
Режим коммутации (по умолчанию): 12- и 24-портовые конфигурации (увеличение с шагом 12 по лицензиям Ports-on-Demand; порты E_, F_, M_ и D_).
Привязка к портам по умолчанию в режиме Brocade Access Gateway. Порты 16 F_, порты 8 N_
Привязка к портам по умолчанию в режиме Brocade Access Gateway. Порты 16 F_, порты 8 N_
Масштабируемость
Полностью оптоволоконная архитектура, до 239 коммутаторов
Сертифицированный максимум
6000 активных узлов; 56 коммутаторов, 19 хопов в матрице ОС Brocade Fabric; большие матрицы сертифицируются по запросу
Производительность
Скорость на линии 2,125 Гбит/с, полный дуплекс
Скорость на линии 4,25 Гбит/с, полный дуплекс
Скорость на линии 8,5 Гбит/с, полный дуплекс
Скорость на линии 10,53 Гбит/с, полный дуплекс
Скорость на линии 14,025 Гбит/с, полный дуплекс
Автоопределение скоростей портов 2, 4, 8 и 16 Гбит/с
Линия на 10 Гбит/с с возможностью программирования на фиксированную скорость порта
Скорость на линии 4,25 Гбит/с, полный дуплекс
Скорость на линии 8,5 Гбит/с, полный дуплекс
Скорость на линии 10,53 Гбит/с, полный дуплекс
Скорость на линии 14,025 Гбит/с, полный дуплекс
Автоопределение скоростей портов 2, 4, 8 и 16 Гбит/с
Линия на 10 Гбит/с с возможностью программирования на фиксированную скорость порта
ISL-магистрали
Магистрали на основе фреймов, до 8 портов 16 Гбит/с на каждую ISL-магистраль; до 128 Гбит/с на каждую ISL-магистраль
Балансировка нагрузки на основе обмена между ISL-магистралями с DPS встроена в ОС Brocade Fabric
Балансировка нагрузки на основе обмена между ISL-магистралями с DPS встроена в ОС Brocade Fabric
Суммарная пропускная способность
Сквозная скорость на линии 768 Гбит/с, полный дуплекс
Максимальная сетевая задержка
700 нс для локально коммутируемых портов
Шифрование/сжатие: 5,5 мкс на узел
При включенной прямой коррекции ошибок (FEC) задержка между портами E_Port увеличивается на 400 нс (по умолчанию включена)
Шифрование/сжатие: 5,5 мкс на узел
При включенной прямой коррекции ошибок (FEC) задержка между портами E_Port увеличивается на 400 нс (по умолчанию включена)
Максимальный размер фрейма
2112 байт полезной нагрузки
Буферы фреймов
8192 динамически выделяемых
Классы обслуживания
Класс 2, класс 3, класс F (для фреймов по межкоммутационным каналам)
Типы портов
D_Port (диагностический порт ClearLink), E_Port, EX_Port, F_Port, M_Port (зеркалирующий); опциональный контроль типа порта
Режим Brocade Access Gateway: F_Port и N_Port с поддержкой NPIV
Режим Brocade Access Gateway: F_Port и N_Port с поддержкой NPIV
Типы трафика данных
Оптоволоконный коммутатор с поддержкой одноадресной передачи
Типы ресурсов
16 Гбит/с: для Brocade 6510 — Brocade SFP+ с горячим подключением, разъем LC; SWL 16 Гбит/с, LWL, ELWL
10 Гбит/с: для Brocade 6510 — Brocade SFP+ с горячим подключением, разъем LC; SWL 10 Гбит/с, LWL
8 Гбит/с: для Brocade 6510 — Brocade SFP+ с горячим подключением, разъем LC; SWL 8 Гбит/с, LWL, ELWL
Допустимая длина оптоволоконного канала зависит от типа оптоволоконного кабеля и скорости портов
10 Гбит/с: для Brocade 6510 — Brocade SFP+ с горячим подключением, разъем LC; SWL 10 Гбит/с, LWL
8 Гбит/с: для Brocade 6510 — Brocade SFP+ с горячим подключением, разъем LC; SWL 8 Гбит/с, LWL, ELWL
Допустимая длина оптоволоконного канала зависит от типа оптоволоконного кабеля и скорости портов
Службы коммутации
Комплекс мониторинга и оповещения (MAPS); Flow Vision; расширенный мониторинг функционирования Brocade (APM) (включая Top Talkers для E_Ports, F_Ports и режим Fabric); адаптивные сетевые сервисы Brocade (Ingress Rate Limiting, Traffic Isolation, QoS); Bottleneck Detection; усовершенствованное зонирование Brocade (стандартное зонирование, зонирование на базе портов / имен WWN, широковещательное зонирование); Dynamic Fabric Provisioning (DFP); динамический выбор маршрута (DPS); расширенные сети Brocade; усовершенствованная функция восстановления разрешений на передачу пакетов между буферами; мониторинг состояния коммутируемой сети Brocade; FDMI;
Перенаправление фреймов; Frame-based Trunking; сначала кратчайшие сетевые маршруты (FSPF); встроенная маршрутизация; IPoFC; Brocade ISL-магистрали; сервер управления; NPIV; NTP v3; защита портов; уведомление о зарегистрированных изменениях состояния (RSCN); надежная фиксация транзакций (RCS); Server Application Optimization (SAO); сервер простых имен (SNS); Virtual Fabrics (Logical Switch, Logical Fabric)
Примечание. Некоторые службы коммутации не применимы или отсутствуют в режиме Brocade Access Gateway.
Перенаправление фреймов; Frame-based Trunking; сначала кратчайшие сетевые маршруты (FSPF); встроенная маршрутизация; IPoFC; Brocade ISL-магистрали; сервер управления; NPIV; NTP v3; защита портов; уведомление о зарегистрированных изменениях состояния (RSCN); надежная фиксация транзакций (RCS); Server Application Optimization (SAO); сервер простых имен (SNS); Virtual Fabrics (Logical Switch, Logical Fabric)
Примечание. Некоторые службы коммутации не применимы или отсутствуют в режиме Brocade Access Gateway.
Размеры
Ширина: 437,64 мм (17,23 дюйма)
Высота: 43,18 мм (1,7 дюйма)
Глубина: 443,23 мм (17,45 дюйма)
Высота: 43,18 мм (1,7 дюйма)
Глубина: 443,23 мм (17,45 дюйма)
Вес системы
9,16 кг (20,20 фунта) с двумя сменными блоками питания, без приёмопередатчиков
Блок питания
2 блока питания с резервированием и возможностью горячего переключения, со встроенными вентиляторами для охлаждения системы)
