Обзор: Сервер Dell PowerEdge R660

Dell PowerEdge R660 — 1U стоечный сервер с двумя процессорными сокетами на базе процессоров Intel Xeon Scalable четвёртого поколения «Sapphire Rapids». Он поддерживает самые передовые технологии, включая хранилище E3.S Gen5, память DDR5 и конфигурации с жидкостным охлаждением процессоров. Несмотря на форм-фактор 1U, сервер способен принять до 16 SSD.

С декабря 2024 г. R660 поддерживает 5-е поколение Intel Xeon Scalable (Emerald Rapids) до 64 ядер, что позволило повысить частоту памяти до DDR5-5600 MT/s (1 DPC).

Технические характеристики Dell PowerEdge R660

PowerEdge R660 — эволюция предыдущего поколения Dell PowerEdge R650. Этот 1U-стоечный сервер рассчитан на самые разные задачи — от универсального применения до HCI/HPC. Ключевые особенности включают поддержку двух процессорных сокетов, 32 модулей RDIMM и трёх графических карт.

Главное отличие R660 от R650 — переход на процессоры Intel Xeon Scalable четвёртого поколения «Sapphire Rapids». Эти чипы имеют до 56 ядер, работают с памятью DDR5 и поддерживают накопители Gen5.

Подсистема хранения также стала сильнее. Базово сервер поддерживает до десяти 2,5-дюймовых дисков SAS/SATA, а также Gen5 NVMe SSD. Кроме того, новый вариант бэкплейна позволяет установить до 16 тонких накопителей E3.S (7 мм). Для загрузки предусмотрены задние отсеки, включая новый NVMe-модуль BOSS.

Новое EDSFF-шасси PowerEdge R660 поддерживает до 14 или 16 SSD форм-фактора E3.S Gen5 NVMe во фронтальной корзине, что даёт объём до 204,8 ТБ в одном юните. Такая плотность особенно ценна для гиперконвергентных систем — например, при построении VMware vSAN или Dell VxRail кластера можно уместить больше ёмкости и IOPS на каждую стойку, сократив расходы на охлаждение и питание.

Контроллеры RAID тоже обновились: базовый уровень теперь занимает PERC H355, пришедший на смену устаревшему H345, а на вершине линейки появился PERC H965i/H965e (класс Premium Performance). Последний использует шину PCIe Gen4 x16 и кэш 8 ГБ DDR4, обеспечивая максимальную полосу для Gen5-накопителей и существенно ускоряя операции с NVMe-SSD.

Для загрузки системы Dell отказалась от SATA-решения BOSS-S1 в пользу BOSS-N1 NVMe — аппаратного RAID-контроллера с двумя M.2 NVMe SSD. Он не занимает слот PCIe, дает более высокую скорость и изначально поддерживает зеркалирование, повышая надёжность загрузочного тома.

PowerEdge R660 может быть укомплектован до трёх однопрофильных (single-width) GPU мощностью по 75 Вт каждая — типовой выбор - NVIDIA L4 или её «младшая» A2. Такая конфигурация реализуется на райзерах R1P / R4P (две полноразмерные карты) либо R2Q (до трёх low-profile карт) и не требует выделенного питания — достаточно штатных 8-контактных разъёмов на плате.

Для L4 предусмотрена тепловая матрица: в сборках с 14/16 E3.S или 10×2,5″ NVMe допустимы процессоры до 225 Вт, а при максимальной конфигурации «3 × L4» — до 205 Вт; ограничений по райзеру R2Q нет, достаточно установить заглушку-air-blank при смешанной загрузке слотов.

Благодаря этой опции 1U-сервер превращается в компактную платформу для AI-inference, VDI и медиа-транскодинга, минимально увеличивая требования к энергии и охлаждению, но существенно повышая вычислительную гибкость.

Конструкция и дизайн Dell PowerEdge R660

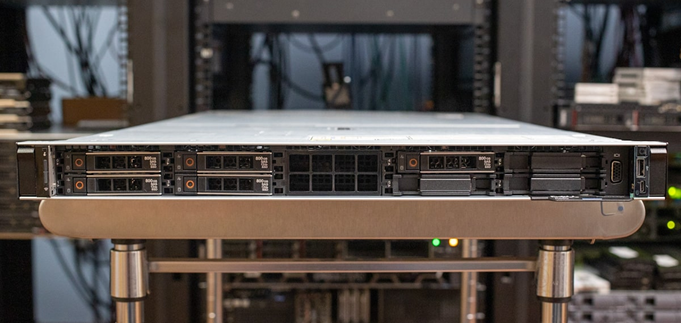

PowerEdge R660 на стенде представлен в базовой конфигурации с пятью 2,5-дюймовыми отсеками. Центральная корзина не занята, чтобы обеспечить лучший воздушный поток к двум процессорам Xeon Scalable.

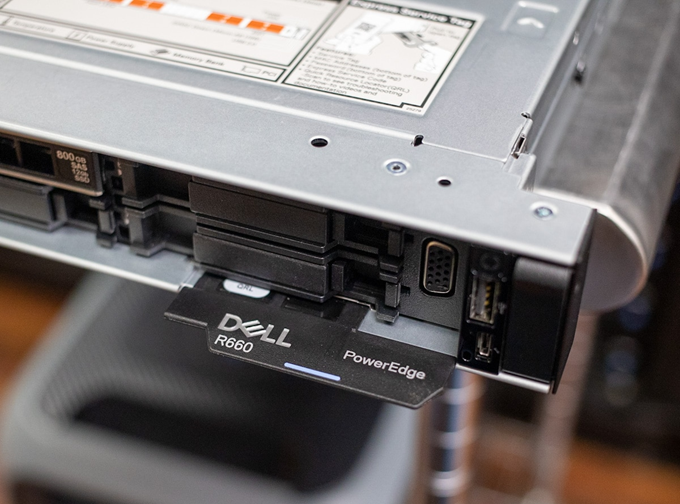

На передней панели расположены: один порт USB 2.0, видеовыход VGA и порт Micro-AB USB для подключения к контроллеру удалённого управления Dell iDRAC.

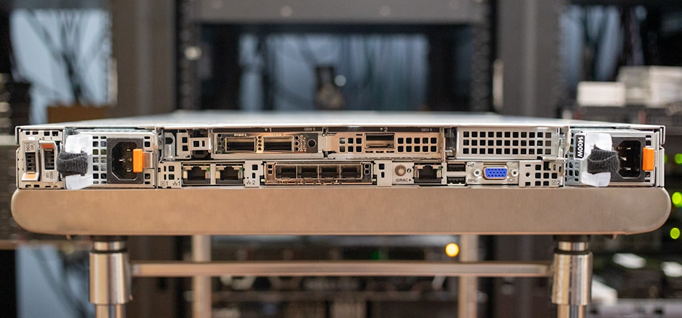

На задней панели находятся два порта 1 GbE, один USB 2.0, один USB 3.0, VGA-выход и ещё один порт Ethernet для удаленного управления через Dell iDRAC. Последовательный порт (serial) может быть установлен опционально. Дополнительные сетевые интерфейсы можно добавить через слот OCP 3.0.

Два платиновых (Platinum) блока питания мощностью 1400 Вт с поддержкой «горячей» замены располагаются по краям задней панели. Слева сзади доступны два M.2 NVMe-накопителя, используемые как загрузочные. В альтернативных конфигурациях на их месте могут устанавливаться накопители форм-фактора Gen5 E3.S, а мощность блоков питания может достигать 1800 Вт.

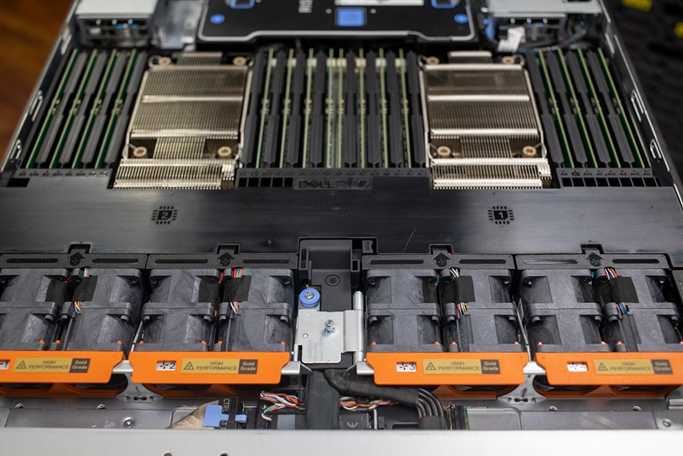

Заглянем внутрь этой «бестии». На переднем плане видны многочисленные вентиляторы, которые втягивают воздух через корзины дисков вдоль фронтальной кромки. Поток воздуха проходит прямо над радиаторами двух процессоров и слотами DDR5 RDIMM, расположенными сразу за ними. Как и PowerEdge R650, сервер PowerEdge R660 поддерживает решения для жидкостного охлаждения CPU.

Между передними корзинами дисков и вентиляторами охлаждения достаточно места для RAID-контроллеров. PowerEdge R660 поддерживает установку двух аппаратных RAID-контроллеров.

Крупным планом — один из радиаторов процессора. Установленные у Xeon 8452Y имеют по 36 ядер/72 потока, 67,5 МБ кэша и теплопакет 300 Вт. Эти чипы позволяют установить до 6 ТБ оперативной памяти DDR5-4800. Благодаря 32 слотам DIMM PowerEdge R660 поддерживает до 8 ТБ ОЗУ (32 × 256 ГБ RDIMM), что возможно с более старшими моделями Xeon. Здесь установлено 512 ГБ памяти, набранных 16 × 16 ГБ RDIMM, а оставшиеся слоты закрыты пластиковыми заглушками, чтобы не скапливалась пыль.

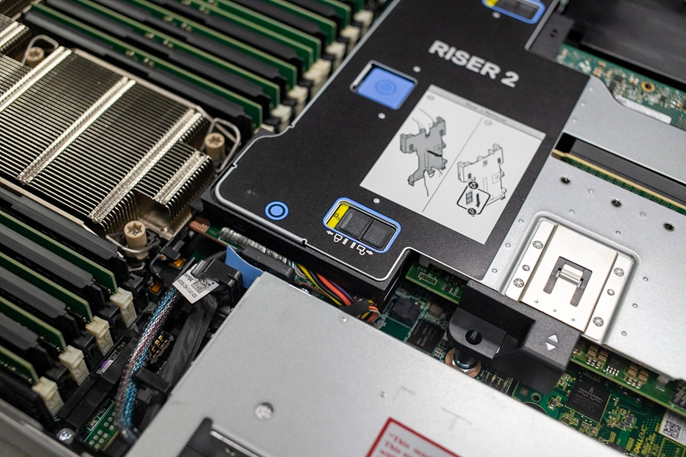

Слоты расширения PowerEdge R660 расположены ближе к задней части сервера. Всего доступно до трёх слотов PCIe, два из которых соответствуют стандарту Gen5. Показанный здесь райзер позволяет устанавливать полноразмерные карты.

Удаленное управление Dell PowerEdge R660 через iDRAC9

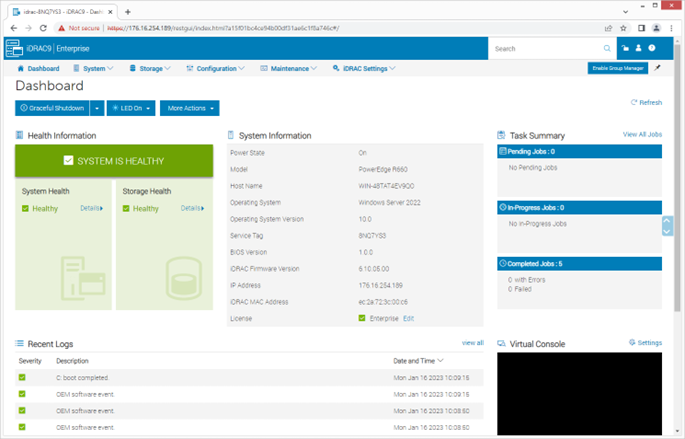

По умолчанию установлено ПО Dell iDRAC9 Enterprise для удаленного управления PowerEdge R660. Панель управления отображает ключевую информацию, включая общее состояние системы, сведения о системе и последние журналы.

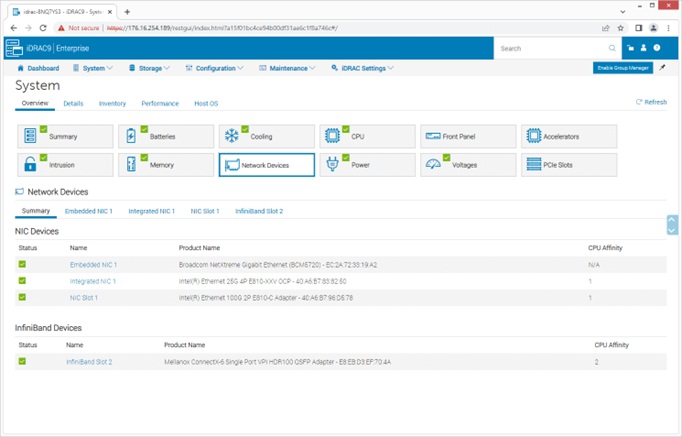

Раздел «System Information» выводит подробные сведения о любом выбранном компоненте. К примеру, подраздел «Network Devices» показывает все сетевые адаптеры и их статус.

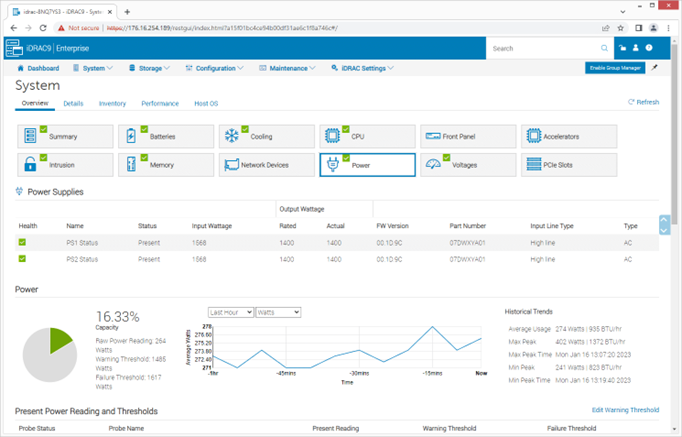

Раздел «Power» отображает установленные блоки питания и срез недавнего энергопотребления.

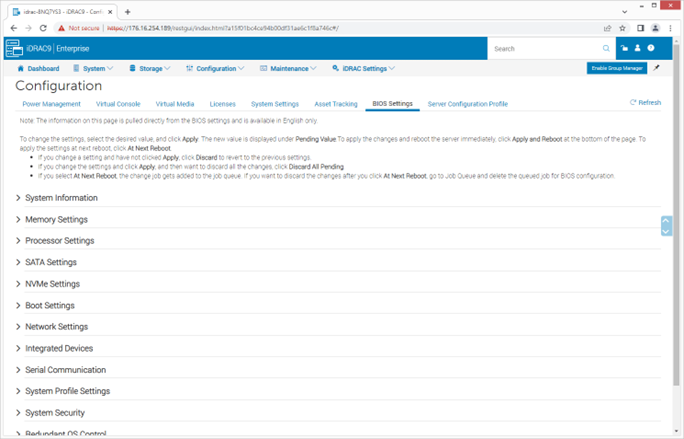

Раздел «Configuration» позволяет изменить практически любую настройку сервера, вплоть до параметров последовательного порта.

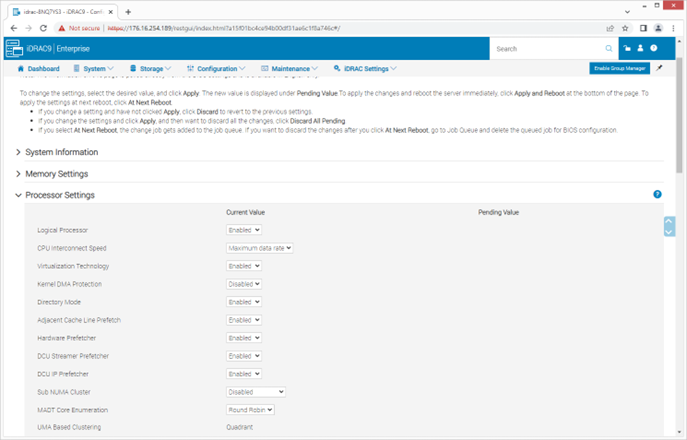

Например, заглянем в настройки процессора.

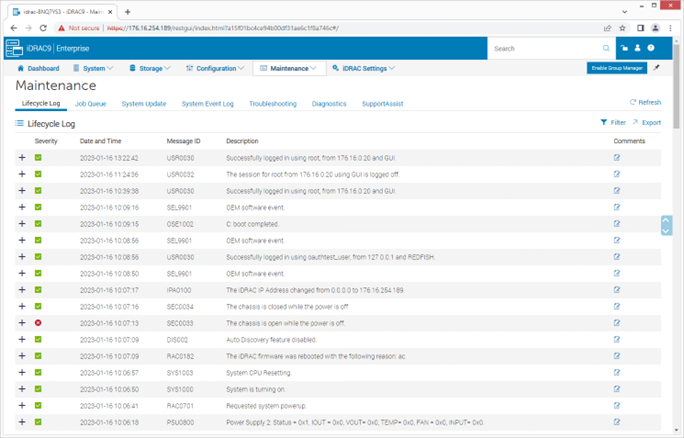

Заглянем также в раздел «Maintenance»: на скриншоте ниже показан журнал жизненного цикла, однако, переключая вкладки, можно перейти к обновлению системы, журналам системных событий, инструментам устранения неполадок и другим разделам. Навигация по приложению проста и понятна.

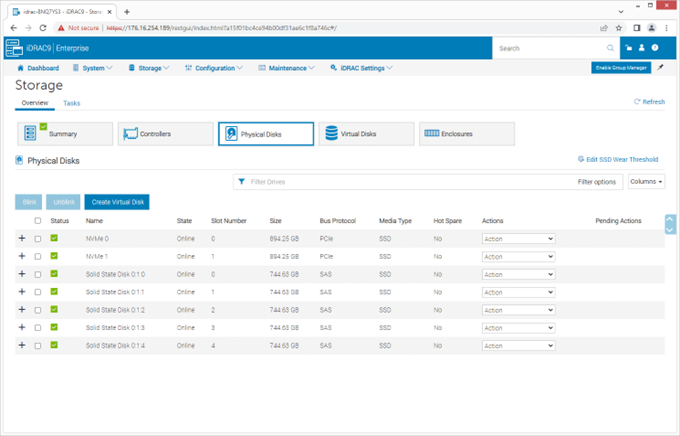

И наконец, заглянем в раздел «Storage»: различить физические и виртуальные диски здесь очень просто.

В примере можно увидеть семь физических накопителей сервера, объединенных в два виртуальных тома: загрузочный том RAID 1 объёмом 894 ГБ и том хранения RAID 5 объёмом 2 975 ГБ.

Тесты производительности CPU Dell PowerEdge R660

Для тестирования сервер R660 оснащён парой Intel Xeon Platinum 8452Y и 512 ГБ оперативной памяти DDR5.

Конфигурация Dell PowerEdge R660

Для оценки производительности R660 с процессорами Intel Scalable 4-го поколения, дополнительно установлена видеокарта Nvidia T4, чтобы сравнить «чистую» CPU-производительность и результаты с GPU T4.

Geekbench 5

Geekbench 5 — кроссплатформенный тест, который измеряет производительность системы и выдает итоговый балл для сравнения. Он работает на множестве платформ и даёт единый показатель мощности для самых разных устройств — от смартфонов и планшетов до настольных ПК и серверов.

HWBOT x265

Бенчмарк HWBOT x265, размещённый на hwbot.org, оценивает производительность системы путём рендеринга видео в разрешении 1080p или 4K с помощью кодировщика x265/HEVC. Он создан для использования современных наборов инструкций процессоров и оптимизирован под многопоточность, что делает его пригодным для соревновательного тестирования.

y-cruncher

y-cruncher — многопоточная масштабируемая программа, способная вычислять число “пи” и другие математические константы с точностью до триллионов знаков. С момента своего выхода в 2009 году она стала популярным инструментом для бенчмаркинга и стресс-тестирования у оверклокеров и энтузиастов «железа».

Blender

Бенчмарк Blender оценивает производительность CPU или GPU при 3D-рендеринге, отрисовывая сцену в программе Blender. Он выдает итоговый балл, позволяющий сравнивать производительность различных систем и компонентов.

Blender также позволяет запускать тот же набор тестов на GPU; и на NVIDIA T4 результаты оказались довольно неожиданные. Intel подчеркивает, что процессоры Xeon четвёртого поколения способны «размыть границы» между нагрузками CPU и GPU у своих топовых чипов. Учитывая, что использованный здесь процессор не флагманский, приведённые выше показатели чисто CPU-производительности выглядят весьма впечатляюще по сравнению с T4.

V-Ray

Бенчмарк V-Ray — это инструмент, который измеряет производительность рендеринга как CPU, так и GPU с использованием движка V-Ray. Он выдаёт балл, позволяющий сравнивать быстродействие различных систем и компонентов, и широко применяется в компьютерной индустрии.

Dell R660, оснащенный двумя процессорами 4-го поколения Intel Xeon 8452Y, представляет собой впечатляющую вычислительную платформу, уместившуюся в 1U высоты. Такая плотность производительности экономит драгоценное место в стойке, позволяет организациям максимально эффективно использовать площадь дата-центра, снижает энергопотребление и требования к охлаждению, повышая общую эффективность и рентабельность эксплуатации, а также упрощает обслуживание и модернизацию: администраторам легче добраться до компонентов, сократив время простоя и повысив надежность.

Заключение

Dell PowerEdge R660 — значительный шаг вперед в линейке серверов Dell. Улучшенная система охлаждения позволяет этому 1U-серверу работать с двумя 300-ваттными процессорами Xeon Scalable четвёртого поколения, которые приносят с собой поддержку памяти DDR5 и хранилища Gen5.

Разнообразные конфигурации подсистемы хранения — одна из главных сильных сторон PowerEdge R660. Dell сделала ставку на SSD форм-фактора E3.S для высокой плотности накопителей, что станет серьезным преимуществом, когда эти серверы будут сертифицированы для vSAN, VxRail и адаптированы под системы хранения вроде PowerScale.

Опыт Dell в области корпоративных серверов также отчётливо проявляется в превосходной системе удалённого управления iDRAC9, предоставляющей полный контроль над состоянием сервера, настройками, обслуживанием и поддержкой. В отдельном обзоре можно ознакомиться с ещё более емкими хранилищами на базе накопителей E3.S.

С выходом 5-го поколения Intel Xeon Scalable (Emerald Rapids) PowerEdge R660 сохранил статус «долгоиграющей» 1U-платформы: теперь в том же корпусе помещаются процессоры до 64 ядер / 350 Вт и модули DDR5-5600 МТ/с, а шина PCIe 5.0 остаётся актуальной ещё на несколько технологических циклов.

Упор на EDSFF E3.S Gen5 дал серверу рекордную для 1U ёмкость — до 16 SSD и 204,8 ТБ во фронтальной корзине, плюс два таких же диска сзади. Такая плотность и пропускная способность NVMe делают R660 особенно привлекательным для vSAN, VxRail и других HCI-стеков, где важно уместить как можно больше IOPS на стойку.

Одновременно шасси поддерживает до трёх однопрофильных GPU по 75 Вт (например, NVIDIA L4): они ускоряют Gen-AI inference, VDI, медиа-транскодинг и сетевые функции. Для конфигураций «3 × L4» предусмотрены штатные райзеры R1P/R2Q и термопрофили, позволяющие сочетать ускорители с высокими TDP CPU без перехода на жидкостное охлаждение. А слот OCP 3.0 и DPU-карты открывают путь к развертыванию NFV-платформ на базе того же сервера, минимизируя задержки на границе сети.

Наконец, вариант NEBS Level 3/ETSI с титановыми или –48 V DC БП позволяет вынести R660 в телеком-EDGE, тогда как опция Direct Liquid Cooling дает запас по тепловыделению в традиционных ЦОД. В совокупности всё это превращает PowerEdge R660 в гибкую и надежную основу для самых разных сценариев — от классической виртуализации и баз данных до современных Gen-AI и NFV-нагрузок, где критичны производительность на юнит стоечного пространства и готовность к быстрым технологическим обновлениям.
