Обзор: Сервер Dell PowerEdge R760

Dell PowerEdge R760 — это 2U сервер в стойку, поддерживающий два процессора Intel Xeon четвертого или пятого поколений и до 24 NVMe-накопителей, включая конфигурации с новыми SSD форм-фактора EDSFF E3.S. К слову, именно E3.S является единственным форм-фактором SSD с поддержкой PCIe Gen5 на этой платформе; отсеки U.2 ограничены лишь PCIe Gen4. Появление новых форм-факторов делает выбор конфигурации PowerEdge под конкретные задачи еще более критически важным.

Технические характеристики Dell PowerEdge R760

PowerEdge R760 фактически представляет собой 2U-версию уже рассмотренного 1U-сервера PowerEdge R660. Оба сервера поддерживают два процессора Intel Xeon четвертого поколения «Sapphire Rapids» с числом ядер до 56 (128 потоков) и процессоры пятого поколения 2×64 ядер / 128 потоков на каждый CPU и до 8 ТБ ОЗУ через 32 слота DIMM. Эти системы рассчитаны на смешанные рабочие нагрузки, базы данных и VDI.

Бóльшая высота R760 по сравнению с R660 делает его куда более гибким в плане хранилища; доступны следующие конфигурации (максимум — 24 диска NVMe для фронтальной корзины):

• 12 × 3,5″
• 8 × 2,5″
• 16 × 2,5″
• 24 × 2,5″
• 16 x NVMe E3.S

И дополнительные корзины сзади:

• 2 × 2,5″
• 4 × 2,5″

1U-модель R660 поддерживает максимум 10 × 2,5″ спереди плюс 2 × 2,5″ сзади. Мы подробно разобрали E3.S-бэкплейн R660; накопители E3.S также доступны и для PowerEdge R760.

Важно отметить, что R760 может поставляться либо с прямым подключением накопителей (как в этом тестовом образце), либо с новым RAID-контроллером Dell PERC 12, который реализует NVMe HWRAID (до 16 дисков в HWRAID + 8 напрямую подключенных NVMe). При конфигурировании серверов PowerEdge 16-ого поколения предстоит принять много решений по организации хранилища.

По количеству слотов PCIe R760 также превосходит PowerEdge R660: четыре слота Gen5 и восемь Gen4 против двух Gen5 и трёх Gen4 у R660. Кроме того, только R760 поддерживает двухслотовые видеокарты мощностью до 350 Вт; R660 ограничен двумя однослотовыми картами по 75 Вт.

Точных «зеркальных» версий этих серверов на AMD у Dell нет - ближайшими аналогами являются 2U-PowerEdge R7625 и 1U-PowerEdge R6625.

Конструкция и дизайн Dell PowerEdge R760

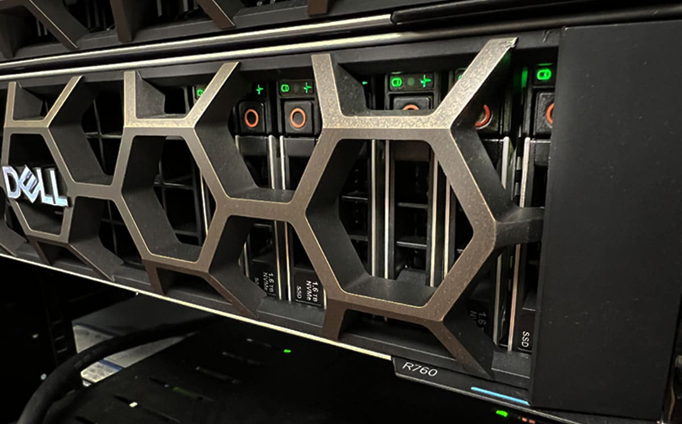

PowerEdge R760 — это 2U Rack сервер высотой 3,41 дюйма и шириной 18,97 дюйма. Его глубина составляет 30,39 дюйма с декоративной лицевой панелью (bezel) или 29,85 дюйма без неё, как показано ниже. Вся передняя панель отведена под 24 отсека для накопителей форм-фактора 2,5″.

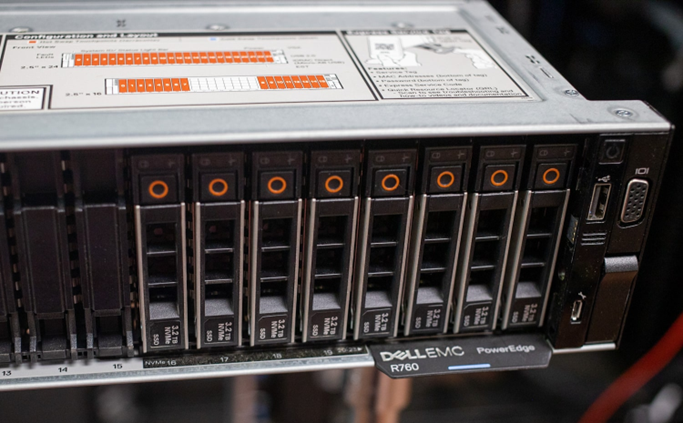

К передним интерфейсам относятся порт Micro-AB USB для контроллера управления iDRAC, один порт USB 2.0 и видеовыход VGA.

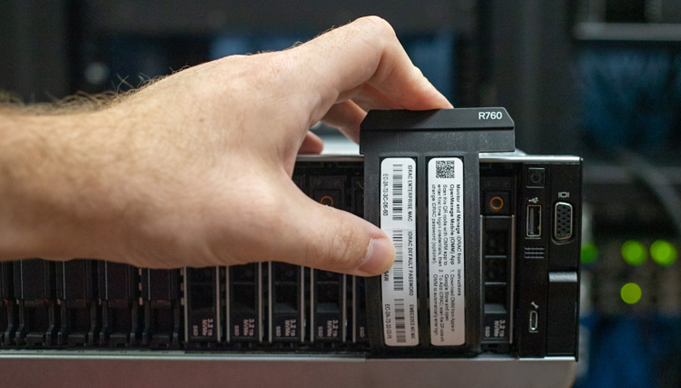

Диски извлекаются очень просто: нажмите на кнопку фиксатора и вытяните корзину. У каждого диска есть светодиоды состояния и активности. Язычок в правом нижнем углу — это сервисный тег, который можно выдвинуть для удобной идентификации.

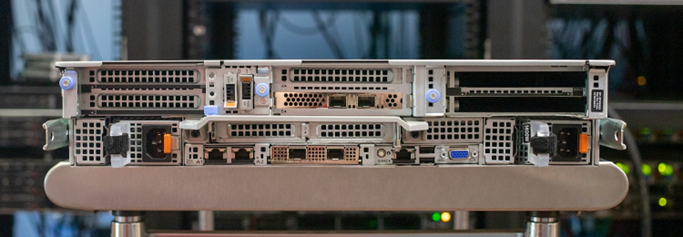

Сзади расположены порты Ethernet для удалённого управления через iDRAC, USB 2.0, USB 3.0 и VGA.

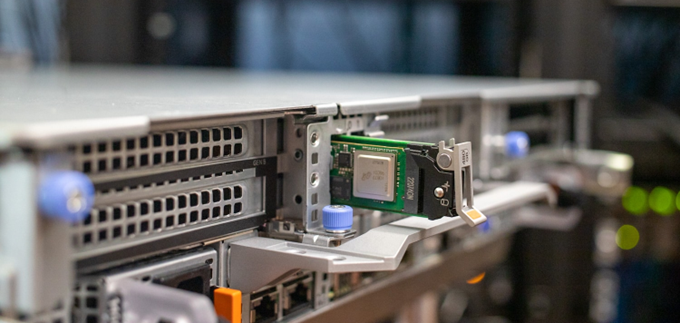

R760 также оснащён загрузочными NVMe-модулями BOSS, установленными сзади. Они доступны снаружи и подключены через встроенный RAID-контроллер.

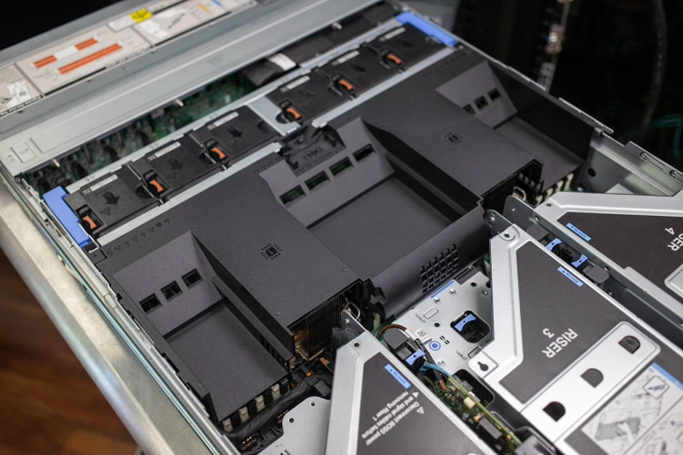

Внутри материнская плата почти полностью закрыта воздушными кожухами и райзерами, а поток воздуха обеспечивают шесть 4-сантиметровых вентиляторов.

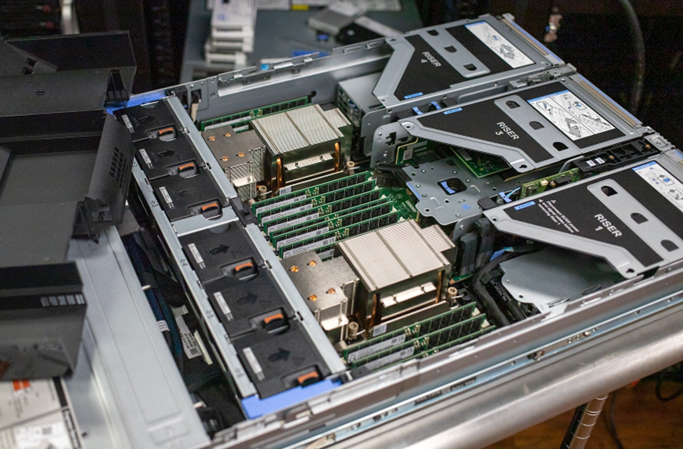

Вот ещё один ракурс: воздушный кожух снят, но райзеры всё ещё установлены.

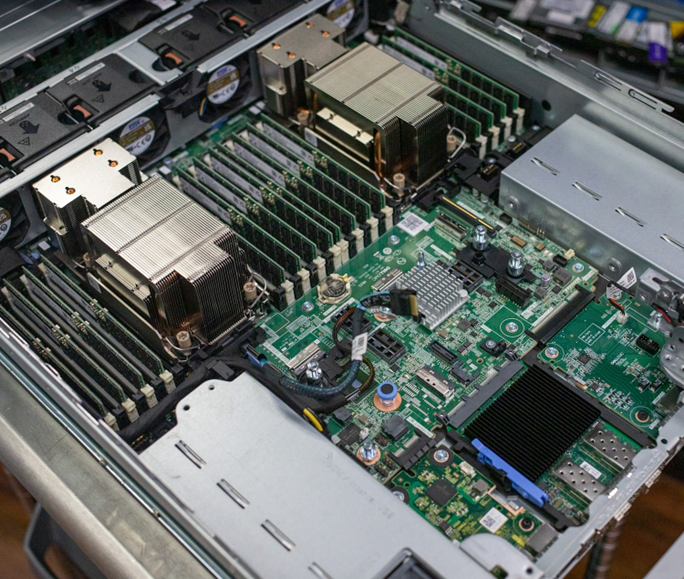

Два процессора Xeon охлаждаются массивными радиаторами с удлинителями, которые подводят их вплотную к вентиляторам. Каждый CPU обслуживается 16 слотами DIMM; при полной установке сервер поддерживает до 8 ТБ ОЗУ. PowerEdge R760 можно оснастить восемью слотами PCIe.

PowerEdge R760 оснащён двумя резервируемыми блоками питания с горячей заменой и мощностью от 700 до 3200 Вт, соответствующими стандартам 80 Plus Platinum или Titanium.

Обратите внимание, что R760 можно заказать с прямым жидкостным охлаждением (DLC) для ряда конфигураций сервера. Некоторые процессоры, такие как Intel 8470Q, доступны только в вариантах с DLC.

Удаленное управление Dell PowerEdge R760

Сервер PowerEdge R760 оснащён контроллером удаленного управления Dell iDRAC. В нашем тестовом образце установлена версия iDRAC9 Enterprise.

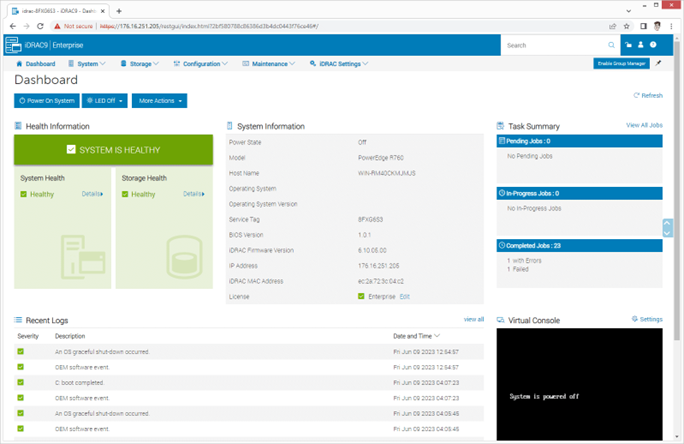

На главной панели дашборда отображаются общее состояние системы, последние журналы событий и сводка задач.

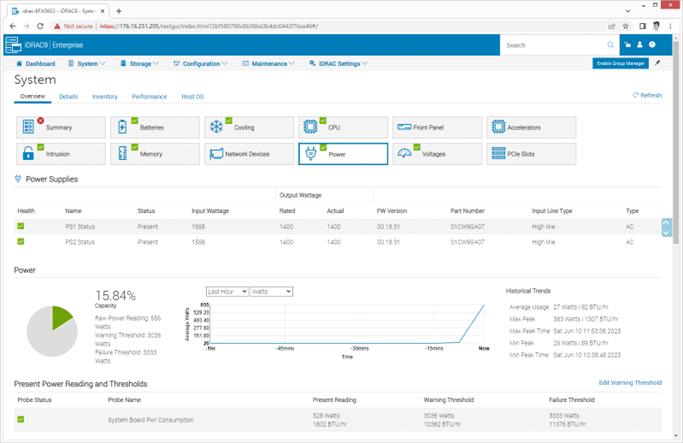

В разделе System представлено множество категорий, каждая со своим индикатором состояния. Раздел Power показывает состояние каждого блока питания и историю энергопотребления.

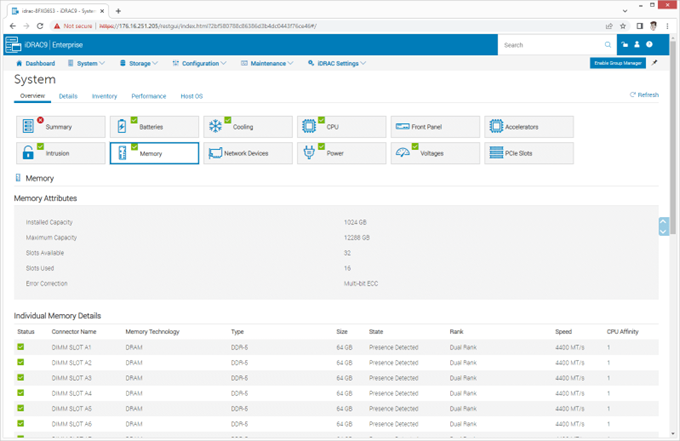

Следующим идёт раздел Memory, где отображается состояние каждого слота и подробная информация о типе установленной памяти.

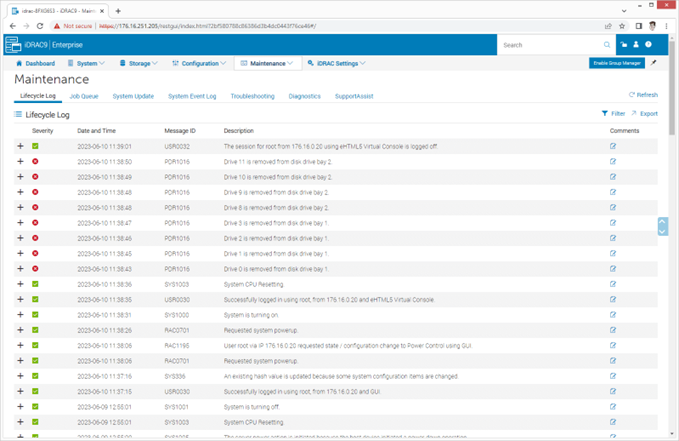

Далее — раздел Maintenance; журнал жизненного цикла отражает основные события.

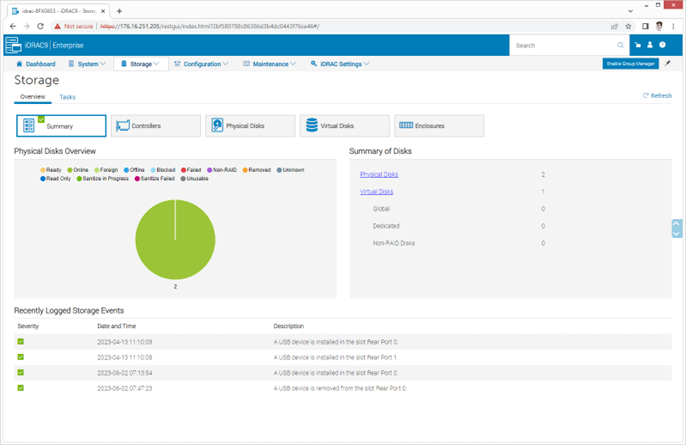

И наконец — раздел Storage, где отображаются сведения о конфигурации и общая сводка, как показано здесь.

Производительность Dell PowerEdge R760

PowerEdge R760 на стенде имеет следующую конфигурацию:

• Два процессора Intel Xeon Gold 6430 (по 32 ядра/64 потока, базовая частота 1,9 ГГц, Turbo 3,4 ГГц, кэш 60 МБ, TDP 270 Вт)
• 1 ТБ DDR5-памяти
• Microsoft Windows Server 2019
• GPU NVIDIA A2 или T4 (использовались в GPU-ориентированных тестах)

Как и большинству 2U-серверов с двумя CPU, PowerEdge R760 доступно практически бесконечное количество вариантов конфигурации. В этом обзоре сосредоточимся на производительности процессоров и умеренных нагрузках на GPU.

Наша конфигурация далека от максимальной: платформа поддерживает два 56-ядерных процессора и до 8 ТБ оперативной памяти. Только процессоров предлагается несколько десятков — линейки Xeon Silver, Gold, Platinum и Max.

Чтобы показать гибкость линеек PowerEdge R660 и R760, сравним R760 с R660 в следующей комплектации:

• 2 × Intel Xeon Platinum 8452Y
• 512 ГБ DDR5

Xeon Platinum 8452Y — это 36-ядерный чип с более низкими базовой и турбо-частотами (2,0 ГГц и 3,2 ГГц). Его производительность не должна сильно отличаться от Xeon Gold 6430 в нашем PowerEdge R760, однако у линейки Platinum есть иные преимущества. (Цена Platinum 8452Y почти вдвое выше стоимости Gold 6430.)

HWBOT x265

Бенчмарк HWBOT x265, размещённый на hwbot.org, оценивает производительность системы при рендеринге видео в разрешениях 1080p или 4K с использованием кодека x265/HEVC. Тест задействует современные наборы инструкций CPU и максимально задействует многопоточность, что делает его популярным для сравнительных испытаний. При прямом сравнении существенной разницы между двумя серверами PowerEdge не обнаруживается.

y-cruncher

y-cruncher — это многопоточная масштабируемая программа, способная вычислять π и другие математические константы до триллионов знаков. С момента своего появления в 2009 году она стала популярным инструментом для бенчмаркинга и стресс-тестирования среди оверклокеров и энтузиастов «железа». И здесь Xeon Gold в PowerEdge R760 демонстрируют небольшое превосходство по производительности.

Geekbench 6 CPU

Geekbench — кроссплатформенный бенчмарк. В обзоре используется его процессорный тест, который включает несколько рабочих нагрузок, моделирующих реальные задачи и приложения. В этом разделе представлены результаты только для PowerEdge R760.

Blender

Бенчмарк Blender оценивает производительность CPU или GPU при 3D-рендеринге, воспроизводя сцену в программе Blender. Он выдаёт балл, по которому можно сравнивать различные системы и компоненты. Показатели выражаются в «сэмплах в минуту».

После установки видеокарты NVIDIA A2 в PowerEdge R760 видим следующие результаты:

UL Procyon AI Inference (CPU)

Пакет бенчмарков UL Procyon AI Inference оценивает работу различных движков инференса ИИ с современными нейронными сетями. В обзоре использовались тесты исключительно на CPU. Приведенные ниже значения показывают среднее время инференса; итоговый балл — в последней строке. Тест проводился только на PowerEdge R760.

V-Ray

V-Ray — это бенчмарк для оценки производительности при рендеринге изображений. Он применим как на CPU, так и после установки видеокарты NVIDIA T4.

Типовые шасси Dell PowerEdge R760

Заключение

Линейка серверов Dell PowerEdge R отличается потрясающей универсальностью — предлагаемые конфигурации закрывают потребности смешанных рабочих нагрузок, VDI, баз данных и широкого спектра общих задач.

Дополнительная высота 2U-шасси делает PowerEdge R760 заметно более гибким в плане расширений и хранилища по сравнению с R660. В остальном оба сервера предлагают одинаковые варианты CPU и памяти. Если вас беспокоит тепловыделение или в стойке уже используется жидкостное охлаждение, R760 в некоторых конфигурациях поддерживает прямое жидкостное охлаждение (DLC).

Дополнительное пространство также позволяет установить двухслотовые GPU (а модель Dell PowerEdge R760xa и вовсе рассчитана на плотное размещение видеокарт), поэтому сервер можно адаптировать практически под любую рабочую нагрузку. В части хранилища нам особенно по душе опция бэкплейна E3.S, которая приносит в платформу SSD PCIe Gen5.

На середину 2025 года несмотря на выход нового поколения Dell G17 (R770 / R670) сервер Dell PowerEdge R760 заслуженно считается лидером рынка за исключительную гибкость конфигурирования и превосходные средства управления и по прежнему производит впечатление выдающейся серверной платформы за счет постоянного развития внутри поколения:

• Больше ядер и быстрее память. PowerEdge R760 теперь поддерживает 5-е поколение Intel Xeon Scalable (“Emerald Rapids”) — до 64 ядер на сокет, 80 линий PCIe 5.0 и TDP 350 Вт. В паре с ними работают модули DDR5 5600 MT/s, что даёт прирост пропускной способности памяти почти на 17 % по сравнению с Sapphire Rapids.
• Gen5 «от процессора до диска». На фронте хранения появилась полноценная шина PCIe 5.0: до 16 SSD форм-фактора E3.S Gen5 NVMe или 24 U.2 Gen4, а также универсальный (Universal) и Smart Flow-бэкплейны, комбинирующие HW-RAID для SAS/SATA и прямое NVMe-подключение. Главная новинка — контроллер PERC 12 H965i/e, который приносит аппаратный NVMe-RAID (до 16 дисков в массиве) без потери PCIe-слота.
• Новый «умный» корпус и охлаждение. Шасси Smart Flow оптимизирует воздушный поток, позволяя охлаждать 64-ядерные CPU и двухслотовые GPU при сохранении стандартной вентиляции; для самых горячих конфигураций доступно заводское Direct Liquid Cooling (DLC). Линейку БП дополнили титановые модули 2 800 и 3 200Вт, сохраняющие 80 Plus Titanium КПД даже при HVDC-питании.
• Расширенные опции ввода-вывода. Сервер получил до 8 слотов PCIe (из них 4 — Gen5, 4 — Gen4) и разъём OCP 3.0 x16 с пропускной способностью 2×100 GbE (или DPU-карты BlueField-2) для сетевых задач будущего.

Всё это делает актуальный R760 более универсальным для ИИ-инференса, VDI и баз данных, чем когда-либо прежде.
