Обзор: Сервер Lenovo ThinkSystem SR630 V3 - 1U-сервер с максимальной отдачей

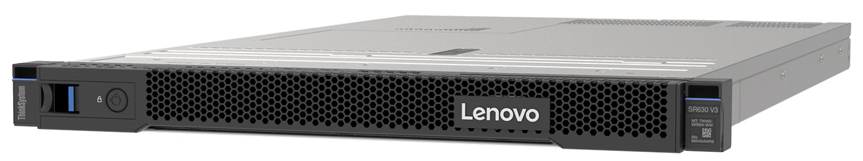

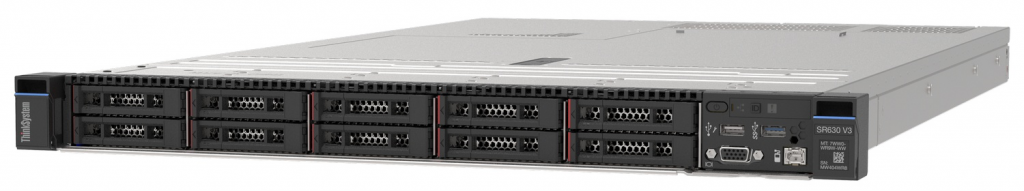

Lenovo ThinkSystem SR630 V3 — универсальный двухсокетный 1U стоечный сервер для организаций от малого бизнеса до крупнейших предприятий, где требуются высокий уровень надежности, управляемости и информационной безопасности, а также максимальная производительность с запасом гибкости для дальнейшего роста.

Компактное 1U-исполнение не ограничивает возможности: двухпроцессорный сервер Lenovo ThinkSystem SR630 V3 ориентирован на максимальную производительность. Пятое поколение процессоров Intel Xeon Scalable обеспечивает прирост до 59% по сравнению с предыдущим, а поддержка 32 модулей DDR5, шины PCIe пятого поколения и твердотельных накопителей EDSFF E1.S с прямым подключением по NVMe позволяют уверенно держать высокую скорость на сложных рабочих нагрузках.

Архитектура модели раскрывает максимум доступных линий PCIe для увеличения пропускной способности Gen5, повышает частоты памяти вплоть до DDR5-5600 и расширяет варианты конфигурации массива накопителей. Такой набор параметров уместен как для базовой ИТ-инфраструктуры - системы управления базами данных (СУБД), виртуализация и частные/гибридные облака, инфраструктура виртуальных рабочих столов (VDI), защита ИТ-контуров, централизованное администрирование, корпоративные приложения, совместная работа и почтовые сервисы, потоковое мультимедиа, веб-сервисы, так и для ресурсоемких сценариев: высокопроизводительных вычислений, сетей и 5G, задач искусственного интеллекта и машинного обучения, масштабирования распределенных баз данных и облачных приложений.

Инженерные решения Lenovo дополнительно повышают эффективность SR630 V3 за счёт снижения энергопотребления: для отдельных конфигураций предусмотрена жидкостная система охлаждения Neptune, в том числе с поддержкой графических ускорителей — эта технология стала доступна для отдельных модификаций SR630 V3.

Развитие прикладных ИТ-сценариев формирует новый класс нагрузок, и инфраструктура должна соответствовать этим требованиям. Приложения для HPC, публичных, частных или гибридных облаков критичны к скоростям ввода-вывода и емкости хранилищ; добавление «скорости и гибкости» в узлы — ключ к стабильной работе таких систем. SR630 V3 предлагает широкие опции по дисковым корзинам для гибкой компоновки, интерфейсы PCIe Gen5 для ускоренного I/O, продуманное управление данными и встроенные механизмы защиты — производительности достаточно, чтобы поддерживать «нагрузки следующего поколения» сегодня и с запасом на будущее.

За безопасность отвечает комплекс ThinkShield: защита выстраивается от цепочки поставок и уровня ниже операционной системы до контуров ОС и облака, охватывая весь жизненный цикл сервера. Управление инфраструктурой упрощает XClarity: сокращается время ввода в эксплуатацию, упорядочивается обработка неисправностей, ускоряется подключение новых узлов. Обновленный интерфейс дает удобный доступ к журналам событий и облегчает выгрузку данных в читаемом виде, а также добавляет дополнительный уровень защиты за счет мониторинга журналов и выбора одного из трёх режимов безопасности.

Ключевые особенности

Сочетание высокой производительности и гибкости делает ThinkSystem SR630 V3 удачным выбором для компаний любого масштаба. Широкий выбор конфигураций по отсекам для накопителей и слотам расширения дополняется функциями, ориентированными на скорость. Надежность, доступность и обслуживаемость (RAS), а также энергоэффективная архитектура помогают стабилизировать ИТ-среду и снижать операционные затраты.

Масштабирование и производительность

SR630 V3 рассчитан на ускорение прикладных систем, удобное наращивание и оптимизацию стоимости владения:

• Один или два процессора Intel Xeon Scalable 5-го поколения: до 64 ядер/128 потоков, частоты до 3,9 ГГц, TDP до 385 Вт. Поддерживаются также процессоры 4-го поколения: до 60 ядер/120 потоков, частоты до 3,7 ГГц, TDP до 350 Вт.
• Подсистема памяти DDR5: до 32 модулей DIMM (по 16 на процессор), 8 каналов на процессор (по 2 DIMM на канал); при 1 DIMM на канал — до DDR5-5600 (5-е поколение) или DDR5-4800 (4-е), при 2 DIMM на канал — до DDR5-4800 (5-е) или DDR5-4400 (4-е). При модулях 256 ГБ (3DS RDIMM) суммарный объем — до 8 ТБ.
• До трёх однослотовых графических ускорителей по 75 Вт — для существенного прироста вычислений в 1U-корпусе.
• Отсеки для накопителей: до 12 горячей замены форм-фактора 2,5″ (до 10 спереди и 2 сзади) или до четырёх 3,5″ для недорогого высоко емкого HDD-хранилища.
• Высокоплотная NVMe-конфигурация: до 16 накопителей EDSFF E1.S для максимальной производительности и плотности; до 16 NVMe с прямым подключением «1:1» к линиям PCIe без избыточной коммутации и без дополнительных адаптеров.
• Поддержка до 12 SATA-накопителей через встроенный контроллер (без дополнительных карт) и до 12 SAS-накопителей через 12 Гбит/с RAID-контроллеры и HBA. Доступны высокоскоростные RAID-адаптеры PCIe 3.0/4.0.
• Загрузка ОС: два внешних 7-мм накопителя горячей замены (RAID-0/1, опционально) и/или модуль M.2 (1× или 2× M.2, RAID-0/1).
• Расширение ввода-вывода: до 5 слотов PCIe (3 сзади, 2 спереди) плюс один слот OCP 3.0 (спереди или сзади). Поддержка PCIe 5.0 удваивает теоретическую пропускную способность относительно PCIe 4.0 (до 32 GT/с в каждом направлении; x16 — до 128 ГБ/с, достаточно для двухпортовой 200GbE).
• Слот OCP 3.0 малого форм-фактора с «безинструментальной» фиксацией и боковой связью с BMC для внеполосного управления.
• Готовность к Compute Express Link (CXL) 1.1 для нагрузок нового поколения: снижение задержек в ЦОД и оптимизация TCO за счет совместной работы обычных PCIe-устройств и CXL-модулей по одному физическому каналу.

Доступность и обслуживаемость

Для упрощения сервиса и повышения готовности системы предусмотрено:

• Режим непрерывной работы 24×7.
• Диски горячей замены и RAID для защиты данных; загрузочные M.2 с RAID-1 на базе Intel VROC.
• До двух блоков питания горячей замены и до восьми избыточных вентиляторов.
• Опциональный фронтальный доступ к слотам/накопителям; основные компоненты и кабели (кроме питания) сосредоточены спереди.
• Диагностика «по световому пути» (индикаторы подводят к узлу отказа), фронтальный диагностический порт и встроенная самодиагностика UEFI (Lenovo XClarity Provisioning Manager) с возможностью сохранения сервисных данных на USB или удаленную CIFS-папку.
• Проактивные оповещения (PFA, SMART и др.) по процессорам, VRM, памяти, SAS/SATA/NVMe/M.2, вентиляторам, БП, RAID-адаптерам и температуре; события передаются через контроллер XClarity в Lenovo XClarity Administrator, VMware vCenter и Microsoft System Center.
• Автоперезапуск после кратковременной потери питания (по политике в XClarity Controller).
• Поддержка мобильного приложения XClarity Administrator через сервисный USB-порт.

Управление и безопасность

• Встроенный контроллер XClarity Controller 2 (XCC2); опционально — лицензия XCC Platinum: удаленная консоль (клавиатура-видео-мышь), подключение удаленных образов, запись загрузки, ограничение энергопотребления, а также System Guard, новые режимы безопасности (включая соответствие CNSA и FIPS 140-3), расширенная поддержка NIST 800-193 и функция Neighbor Group.
• Выделенный порт Ethernet для BMC (сзади); опционально — второй выделенный порт в слоте OCP.
• Lenovo XClarity Administrator — централизованное управление оборудованием; Lenovo XClarity Provisioning Manager (доступ с F1 при старте) — инвентаризация, графическая настройка UEFI, обновления платформы, мастер RAID, установка ОС и диагностика.
• Lenovo XClarity Energy Manager — сбор телеметрии по питанию и температуре и автоматизированные политики экономии энергии.
• Поддержка отраслевых протоколов управления: IPMI 2.0, SNMP 3.0, Redfish (REST), последовательная консоль через IPMI.
• Аппаратный модуль доверенной платформы TPM 2.0, пароли администратора и включения, Secure Boot, аппаратное ускорение шифрования AES-NI, Execute Disable Bit, Intel TXT.
• Физическая защита: датчик вскрытия корпуса и запираемая фронтальная панель (опции).

Энергоэффективность

• Энергоэффективные компоненты системной платы и БП с сертификатами 80 PLUS Platinum и Titanium.
• SSD потребляют до 80% меньше энергии по сравнению с традиционными 2,5″ HDD.
• XClarity Energy Manager помогает снижать тепловыделение и потребление за счет мониторинга и политик энергосбережения.
• Шестигранная перфорация корпуса повышает эффективность воздушного потока и улучшает охлаждение.

Сравнение SR630 V3 и SR630 V2

ThinkSystem SR630 V3 развивает возможности предыдущего поколения SR630 V2 - краткие отличия сведены в таблицу ниже.

Дизайн и архитектура сервера Lenovo ThinkSystem SR630 V3

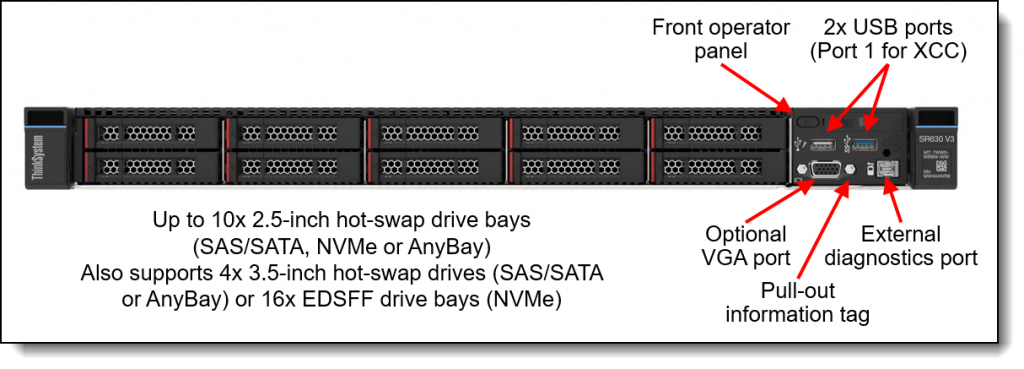

Фронтальная панель и внутренняя система хранения

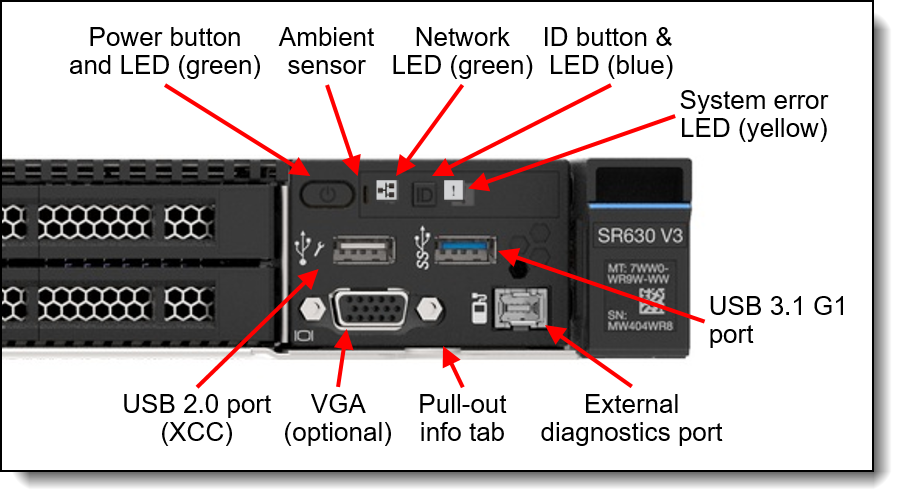

Фронтальная часть ThinkSystem SR630 V3 спроектирована как рабочая зона администратора: здесь сосредоточены индикаторы состояния и элементы обслуживания. Базовая компоновка включает панель оператора с ключевыми светодиодами — по ним быстро оценивается готовность системы и присутствие неисправностей без подключения к удалённым инструментам. В ряде конфигураций панель выполнена выдвижной и дополнена LCD-дисплеем, что упрощает первичную диагностику непосредственно в стойке.

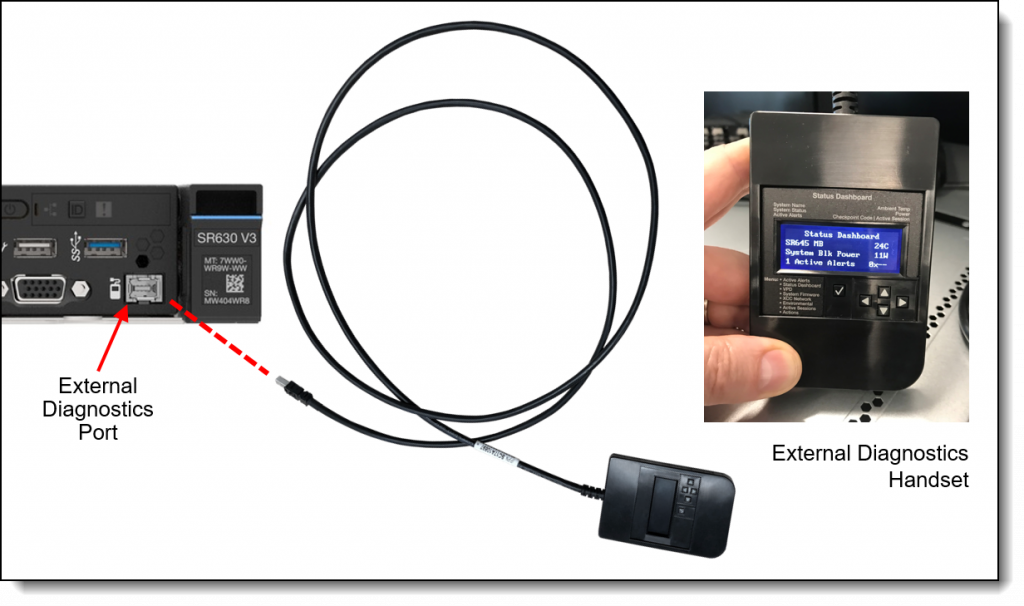

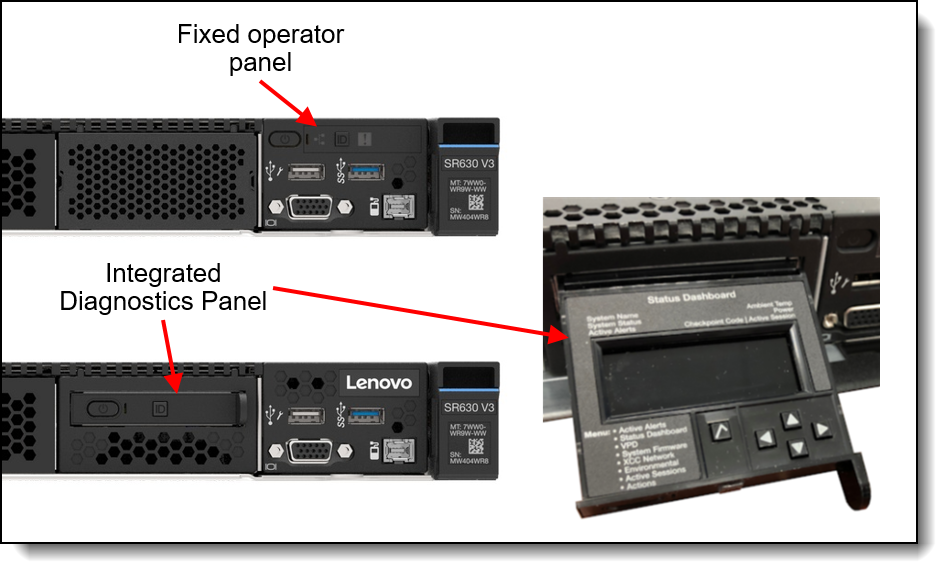

Система световой диагностики в ThinkSystem SR630 V3 сделана так, чтобы инженер быстро находил первопричину сбоя. Контроллер XClarity отслеживает состояние узлов и при выходе параметров за порог подсвечивает индикаторы рядом с проблемным компонентом — будь то модуль памяти, корзина дисков или блок питания. В стойке это экономит минуты на разборе, а при плановом обслуживании снижает риск «ложных» замен.

Для конфигураций с восемью фронтальными отсеками 2,5″ или шестнадцатью EDSFF предусмотрена выдвижная интегрированная панель диагностики. Она дополняет обычную панель оператора LCD-экраном и кнопками управления и дает быстрый доступ к ключевой информации: активные оповещения, сводный статус, инвентарные данные системы (тип, серийный номер, UUID), версии прошивок UEFI и XCC, сетевые параметры контроллера, телеметрия по температуре и питанию, список активных сессий, а также команда перезапуска. Важно учитывать правила комплектации: такая панель доступна только при заказной конфигурации и только с вариантом «8×2,5″ спереди».

Опции сервисного доступа расширяются и портами. Задний VGA входит во все модели, а фронтальный видеовыход ставится по необходимости комплектом Front VGA Cable; при его использовании задний VGA автоматически отключается. Для центров обработки данных, где ценен каждый юнит, альтернативой интегрированной панели служит внешний диагностический пульт (External Diagnostics Handset): сервер комплектуется соответствующим портом при заказе, а сам пульт можно использовать на нескольких серверах — он повторяет функции выдвижной панели и крепится на шкаф магнитом, не занимая место на фасаде.

Наконец, на лицевой стороне расположен выдвижной ярлык с сетевыми реквизитами сервисного процессора. Такой «тег доступа» позволяет быстро считать MAC-адрес и другие данные для удаленного подключения, не вскрывая сервер и не отвлекаясь на поиск в документации.

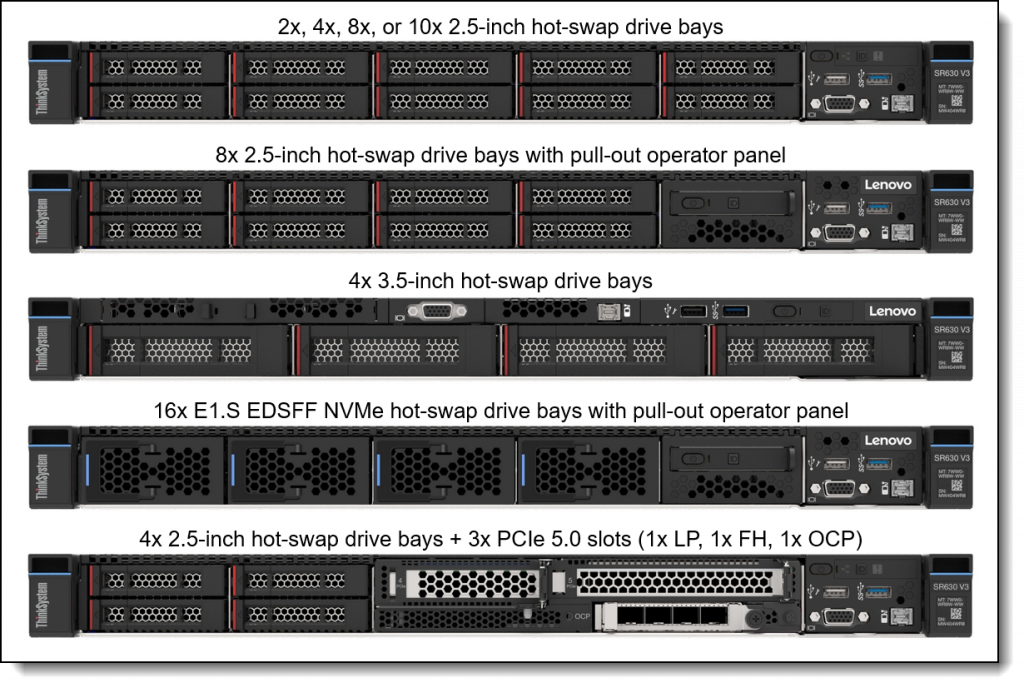

Гибкость хранилища реализована через несколько вариантов корзин: возможны отсеки под 2,5-дюймовые накопители, под 3,5-дюймовые диски повышенной емкости, а также под компактные NVMe-модули форм-фактора E1.S (EDSFF) для высокой плотности и скоростей. Для задач, где приоритет — расширение ввода-вывода, предусмотрена фронтальная конфигурация «4× 2,5″ накопителя + 3 фронтально доступных слота PCIe»: один низкопрофильный, один полноразмерный и один в формате OCP 3.0. Такой подход позволяет наращивать сетевые и специализированные адаптеры, не перегружая заднюю часть шасси и сохраняя удобство сервисного доступа.

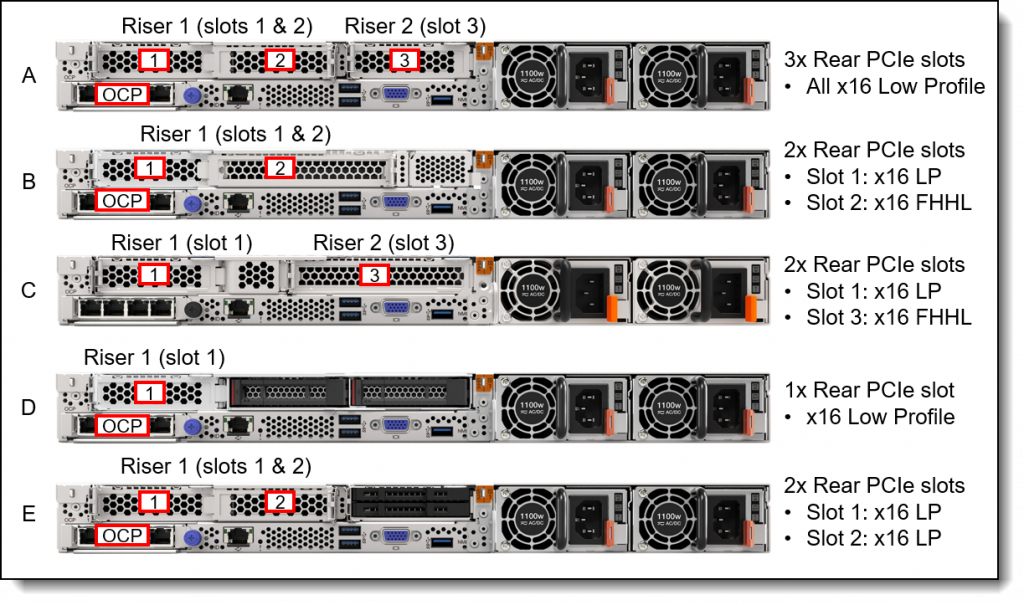

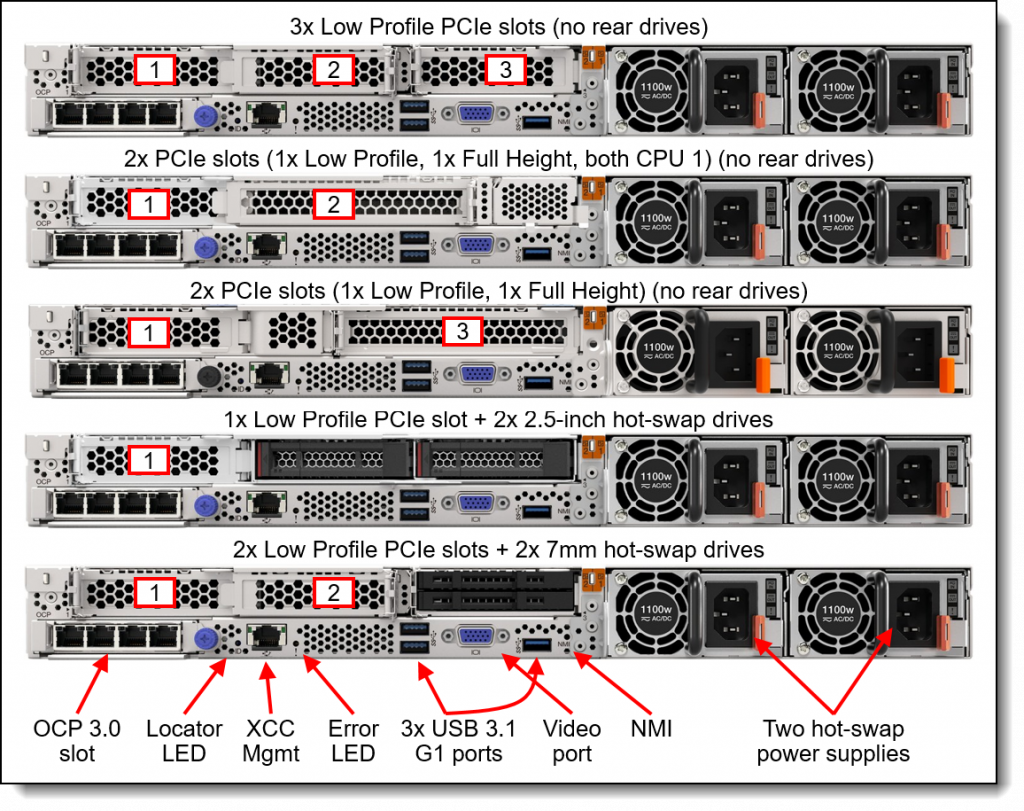

Задняя панель ThinkSystem SR630 V3 спроектирована модульно и поддерживает пять вариантов компоновки. В их числе — две конфигурации с корзинами накопителей, вынесенными назад: это либо два 2,5-дюймовых отсека горячей замены (SAS/SATA или NVMe), либо пара тонких 7-мм накопителей горячей замены (SATA или NVMe) для загрузочных задач и быстрого сервиса. Остальные варианты фокусируются на расширении ввода-вывода: доступны конфигурации с полноразмерным слотом PCIe, причем встречаются два топологически разных сценария—в одном оба задних слота подключены к первому процессору, в другом полноразмерный слот привязан ко второму процессору. Такая разводка позволяет балансировать пропускную способность и латентность между CPU в зависимости от установленной карты (сетевой адаптер высокой скорости, HBA/RAID или специализированный ускоритель), что помогает точнее подстраивать сервер под профиль нагрузки.

Процессоры

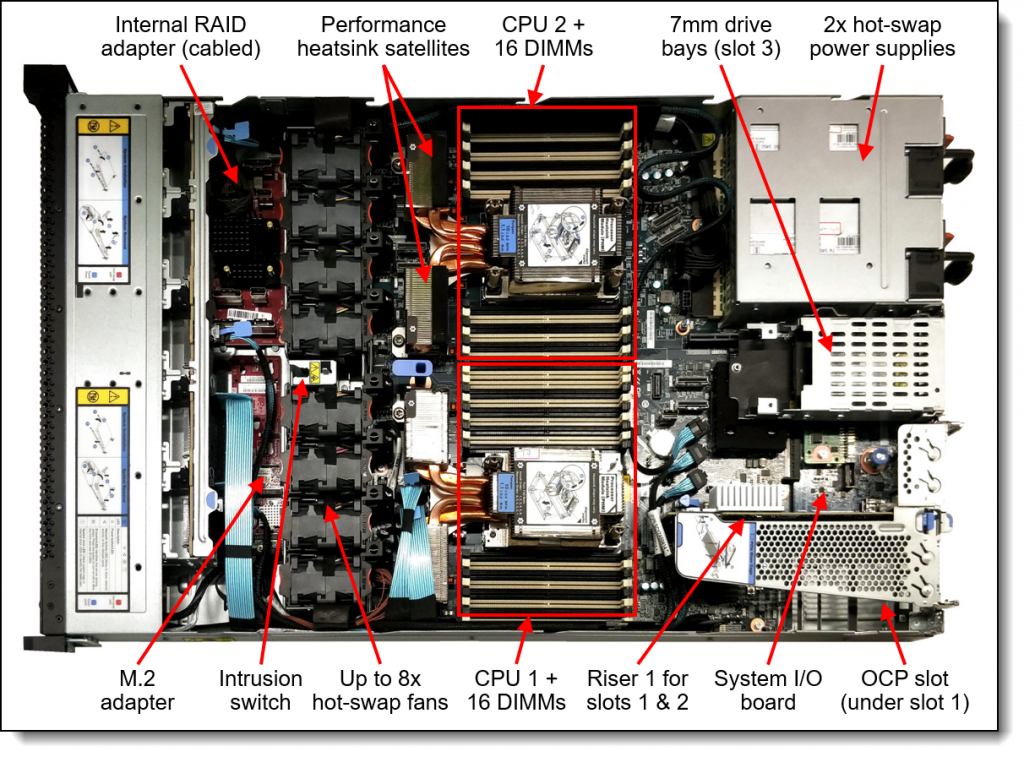

Внутренняя архитектура Lenovo ThinkSystem SR630 V3 вокруг процессорной подсистемы выстроена с прицелом на гибкость: сервер работает с одним или двумя процессорами семейств Intel Xeon Scalable 4-го и 5-го поколений. Каждая платформа дает восемь каналов DDR4/DDR5 (по два модуля на канал), до четырёх межпроцессорных связей UPI со скоростями до 20 GT/s и до 80 линий PCIe 5.0 для периферии — этого достаточно, чтобы распараллелить доступ к памяти, сети и NVMe-хранилищу без узких мест.

Главное отличие актуальных поколений Xeon — встроенные аппаратные ускорители, снимающие типовые «узкие горлышки» центра обработки данных. Intel QuickAssist разгружает ядра за счёт аппаратного шифрования и сжатия данных, что особенно заметно в системах с активным TLS и резервным копированием. Intel Dynamic Load Balancer более равномерно распределяет сетевые потоки между ядрами и восстанавливает порядок пакетов, повышая предсказуемость задержек. Intel Data Streaming Accelerator ускоряет передвижение и преобразование потоков данных между CPU, памятью, кэшем и устройствами, а Intel In-Memory Analytics Accelerator повышает производительность запросов в «памятных» СУБД и аналитике за счет уменьшения накладных расходов на хранение и обработку структур. Для задач ИИ в стандартные комплектации включены Intel Advanced Matrix Extensions — матричные инструкции, позволяющие дообучать модели и выполнять инференс без внешних ускорителей, когда ключевым ограничением является именно задержка, а не пиковая производительность. В вопросах изоляции кода и данных поддерживаются защищенные области памяти SGX (enclave), размер которых зависит от конкретной модели CPU; этот контур вынослив к угрозам даже при компрометации более привилегированных уровней ПО.

Однопроцессорные конфигурации уместны там, где важна цена входа и плотность. При установленном только первом сокете доступны 16 слотов ОЗУ (до 2 ТБ), слот OCP 3.0, два слота PCIe (первый и второй), до четырех фронтальных NVMe без дополнительных адаптеров, 7-мм загрузочные накопители и модуль M.2, а внутренние RAID/HBA-адаптеры форм-фактора CFF не занимают внешние слоты. Такая топология обеспечивает полноценный набор функций управления (включая XClarity Controller) и сохранение пути апгрейда до двухсокетной схемы.

Тепловой пакет высокопроизводительных процессоров требует отдельного внимания. Для моделей с TDP свыше 300 Вт предлагаются два варианта жидкостного охлаждения Neptune: «открытый контур» с отводом тепла из стойки через распределители теплоносителя либо «жидкость-в-воздух» с замыканием контура внутри сервера. Если внедрение жидкостного модуля не планируется, возможна конфигурация с ограничением фронтальных бэкплейнов — такой подход снижает тепловую нагрузку на фронт и упрощает соблюдение теплового баланса.

Для тонкой настройки поведенческих профилей предусмотрены предустановленные режимы UEFI. Режим «Максимальная производительность» раскрывает пиковые возможности ценой повышенного энергопотребления; «Минимальная мощность» стремится к наименьшему абсолютному потреблению; «Энергоэффективность с уклоном в экономию» максимизирует производительность на ватт, если приоритет — снижение затрат (этот профиль традиционно используют в тестах SPECpower) и, наконец, «Энергоэффективность с уклоном в производительность» ориентирован на соответствие энергосертификации и баланс «ватт/производительность» при близких к боевым нагрузках. Выбор режима сводит к минимуму ручные правки низкоуровневых параметров и помогает быстрее привести сервер в соответствие целевому профилю.

Память

Подсистема памяти Lenovo ThinkSystem SR630 V3 выстроена вокруг модулей Lenovo TruDDR5 и рассчитана на высокую полосу пропускания при предсказуемой отказоустойчивости. При установке двух процессоров доступно до 32 слотов DIMM: по восемь каналов на каждый сокет, по два модуля на канал. В верхней конфигурации объём достигает 8 ТБ при использовании 32 модулей по 256 ГБ формата 3DS RDIMM; при этом целесообразно ориентироваться на частоты, которые поддерживает выбранное поколение процессоров, чтобы не создавать искусственных ограничений шины.

С 5-м поколением Intel Xeon TruDDR5 демонстрирует максимальные частоты: при одном модуле на канал стандартные RDIMM работают до 5600 МГц, а 3DS RDIMM — до 5200 МГц; при заполнении двух модулей на канал скорость для RDIMM и 3DS RDIMM обычно составляет до 4400 МГц, однако Performance+ RDIMM позволяют подняться до 4800 МГц. Для 4-го поколения Xeon верхняя планка ниже: до 4800 МГц при одном модуле на канал и до 4400 МГц при двух. В реальных проектах это означает простой выбор: если целевая нагрузка чувствительна к задержкам памяти и пропускной способности (виртуализация с высокой плотностью ВМ, базы данных в памяти), стоит планировать конфигурации под 5-е поколение с приоритетом «1 DIMM на канал»; если важнее емкость при умеренных требованиях к латентности, уместно заполнение «2 DIMM на канал» с учётом снижения частоты.

Отдельного внимания заслуживают исключения и совместимость. В пресейл-инструменте DCSC память 4800 МГц доступна для процессоров 4-го поколения, а 5600 МГц — для 5-го. Исключение составляют четыре модели 5-го поколения, которые ограничены 4800 МГц: Intel Xeon Bronze 3508U (8 ядер, 125 Вт, 2,1 ГГц), Intel Xeon Silver 4509Y (8 ядер, 125 Вт, 2,6 ГГц), Intel Xeon Silver 4510 (12 ядер, 150 Вт, 2,4 ГГц) и Intel Xeon Silver 4510T (12 ядер, 115 Вт, 2,0 ГГц). Есть и приятное исключение в другую сторону: модуль ThinkSystem 128GB TruDDR5 5600MHz (2Rx4) RDIMM с парт-номером 4X77A93887 поддерживается и 4-м, и 5-м поколением (с 4-м он работает до 4800 МГц), что упрощает унификацию. Практически важны и количественные правила: на процессор поддерживаются только 1, 2, 4, 6, 8, 12 или 16 модулей; для 24- и 48-гигабайтных модулей допустимы только количества 1, 6, 8 на сокет, а для 96-гигабайтных — 1, 6, 8, 12 или 16. На практике это означает, что «красивые» равномерные раскладки должны подбираться заранее, иначе придется переразводить планы каналов.

По типам модулей SR630 V3 поддерживает 9×4 RDIMM, обычные RDIMM и 3DS RDIMM; UDIMM и LRDIMM в спецификации не предусмотрены. Смешивание типов недопустимо: нельзя ставить 9×4 вместе с 10×4 RDIMM или 3DS, как и смешивать различную технологию кристаллов DRAM (16, 24, 32 Гбит) или ширину кристаллов x4 и x8. Смешивать ранги модулей можно, но в регламентированном порядке — сначала устанавливаются модули с большим числом рангов; объемы допускается смешивать не более чем двух номиналов на процессор, при этом первыми заполняются слоты под более емкие модули. Важное ограничение: зеркалирование памяти не поддерживается с 9×4 RDIMM, и это нужно учитывать там, где политика RAS обязывает включать mirroring. Зато сочетание 128- и 256-гигабайтных 3DS RDIMM допустимо, что удобно при поэтапном наращивании объема.

Есть и тепловые нюансы. Использование 128GB 3DS RDIMM требует «производительных» вентиляторов; при этом задние 2,5-дюймовые диски и GPUs не поддерживаются, а также действуют дополнительные ограничения по температуре окружающей среды (подробности — в руководстве по термальным правилам). Эти требования стоит заложить в проект заранее, особенно если серверы планируется ставить в плотных 1U-стойках рядом.

TruDDR5 — это не только частоты и объем, но и сервисная модель. Модули проходят совместимость и настройку под конкретные платформы Lenovo, наследуют гарантийные условия системы и поддерживаются глобально, что снижает риски «неуловимых» сбоев памяти в продакшене. По защите данных доступен стандартный набор технологий RAS: коррекция ошибок ECC, механизмы Bounded Fault и SDDC/ADDDC для модулей на 10×4, а также зеркалирование каналов (при его использовании модули ставятся парами, причём операционная система видит лишь 50% установленной ёмкости). Режим рангового резервирования реализуется на базе ADDDC/ADC-SR/ADDDC-MR и служит дополнительным уровнем страховки на уровне кристаллов DRAM.

Чтобы получить максимум производительности, разумно придерживаться двух простых принципов: частота модулей не должна «зажимать» частоту шины выбранного процессора, а все восемь каналов на сокет лучше заполнять равномерно. В такой конфигурации система памяти раскрывает потенциал DDR5 и минимизирует латентность, а архитектурные механизмы RAS поддерживают непрерывность работы без компромисса по скорости.

Расширения, устройства ввода-вывода и карты GPU

Подсистема расширений Lenovo ThinkSystem SR630 V3 выстроена вокруг двух тыльных райзеров и опционального модуля OCP, что позволяет настраивать баланс между пропускной способностью, задержками и удобством сервиса.

В базовой топологии тыльные слоты доступны из задней части шасси: райзер 1 соединен с первым процессором и даёт два слота x16 (первый всегда низкопрофильный, второй — низкопрофильный либо полноразмерный FHHL в ряде конфигураций), а райзер 2 подключен ко второму процессору и обеспечивает третий слот x16 (низкопрофильный или FHHL в определённых вариантах). Такое разведение по сокетам позволяет сознательно «привязать» высокоскоростной адаптер к нужному CPU, чтобы минимизировать межпроцессорные переходы по UPI и стабилизировать задержки. Все тыльные слоты могут работать как в режиме PCIe 5.0, так и PCIe 4.0 — выбор диктуется требованиями конкретной карты; логично устанавливать адаптеры Gen5 именно в слоты Gen5. Под тыльной группой PCIe расположен слот OCP малого форм-фактора с хост-интерфейсом x16; при размещении сзади он работает на скорости PCIe 5.0.

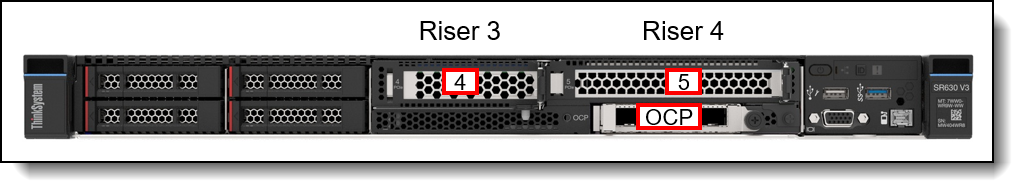

Для задач, где важнее фронтальный сервис, SR630 V3 поддерживает набор фронтальных слотов как дополнение либо альтернативу тыльным.

Здесь доступны низкопрофильный слот (логический x16, в отдельных конфигурациях — x8) и полноразмерный FHHL x16, а также фронтальный OCP 3.0 x16. Следует учитывать, что фронтальный OCP и тыльный OCP взаимоисключают друг друга: при установке фронтального OCP тыльный разъем отключается. Пропускная способность слота 4 зависит от выбранной корзины накопителей: с четырьмя NVMe 2,5″ спереди или с четырьмя AnyBay, заведенными через Tri-Mode RAID, слот работает как PCIe 4.0 x16; если те же AnyBay подключены к платным NVMe-портам, он функционирует как PCIe 4.0 x8 (при физическом разъёме x16). Фронтальные слоты совместимы с задними корзинами дисков, но накладывают ограничение на ряд опций: не поддерживаются модуль жидкость-в-воздух (Neptune L2A) и запираемая рамка безопасности — это важно закладывать на этапе проектирования фасада стойки.

Сетевые подключения в формате OCP 3.0 реализуются через единичный слот SFF с хост-интерфейсом x16. При расположении сзади он работает на скорости PCIe 5.0, а при фронтальном размещении — на скорости PCIe 4.0. Один из портов сетевой карты может, по желанию, делиться с контроллером XClarity для Wake-on-LAN и NC-SI, что упрощает внеполосное управление. Допускается установка только одной OCP-карты, но при её демонтаже рекомендуется сразу закрывать проём заглушкой для сохранения корректного воздушного потока через шасси.

Графические ускорители поддерживаются в компактном для 1U наборе: доступны NVIDIA L4 (24 ГБ) и NVIDIA A2 (16 ГБ). При выборе нужно помнить об ограничениях: смешивать разные модели GPU в одном сервере не предполагается, все установленные ускорители должны быть идентичны. Для пассивно охлаждаемых GPU требуются «производительные» вентиляторы, а при использовании процессоров с TDP свыше 220 Вт фронт можно конфигурировать только как 4× 2,5″ SAS/SATA — это ограничение связано с тепловым бюджетом 1U.

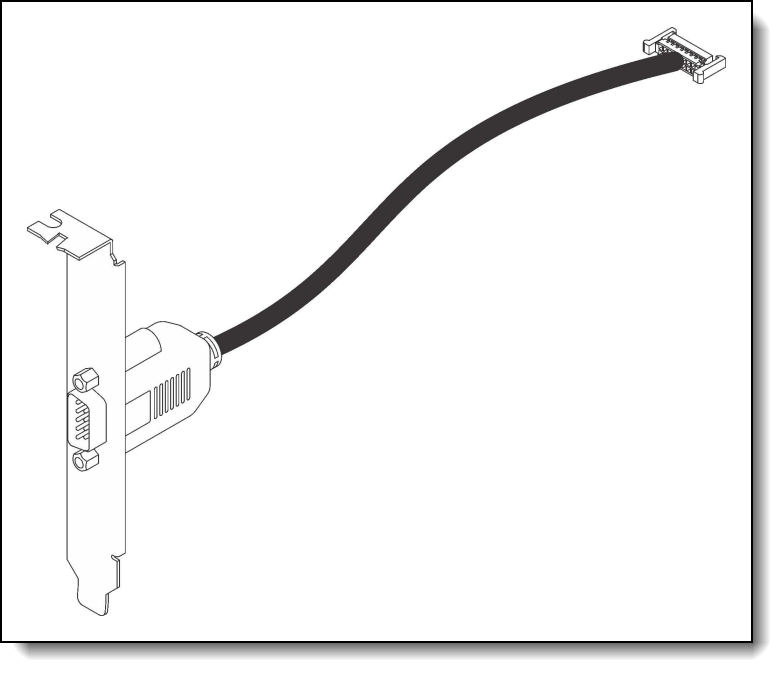

Из вспомогательных интерфейсов предусмотрен опциональный последовательный порт RS-232: он добавляется установкой планки COM в один из тыльных слотов (обычно слот 2 или 3). Это решение востребовано там, где остаются последовательные консоли оборудования или требуется совместимость с устаревшими системами.

В итоге SR630 V3 предлагает гибкую механику расширений: тыльные слоты — для максимальной пропускной способности и прямой привязки к нужному сокету, фронтальные — для удобной сервисной модели и плотных инсталляций в стойке, OCP — для стандартизованной сетевой фабрики. Грамотный выбор комбинации слотов и их расположения позволяет избежать скрытых узких мест и сохранить ресурс для будущих апгрейдов.

Охлаждение и питание

В 1U-корпусе Lenovo ThinkSystem SR630 V3 тепловой режим — не просто инженерная деталь, а рамка, в которую вписывается вся конфигурация. От выбранного процессора и накопителей до набора адаптеров — всё должно работать в балансе. Как только тепловой пакет CPU превышает 300 Вт, серверу требуется один из специализированных путей: закрытый жидкостный модуль охлаждения Neptune Liquid to Air (L2A), открытый контур Neptune Processor DWC (водяное охлаждение в стойке) либо ограничение фронтальных корзин. Это не «жесткие запреты», а практические правила, которые помогают сохранить частоты и ресурс компонентов без неожиданных троттлингов и перегрева.

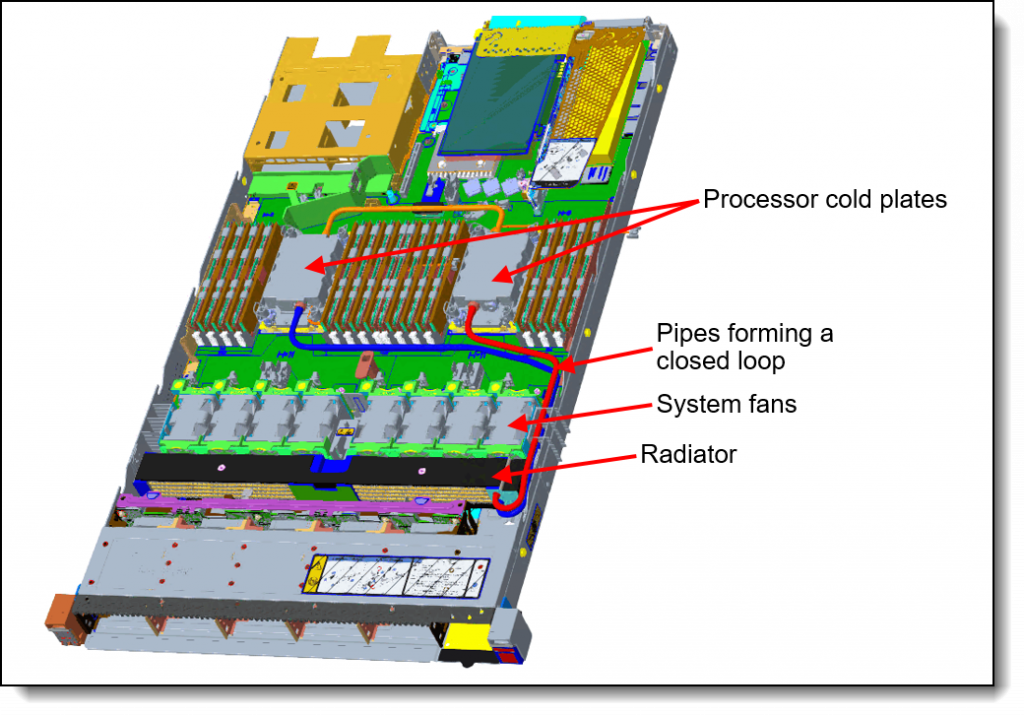

Закрытый контур Neptune Liquid to Air (L2A) — по сути, жидкостный радиатор с насосом и теплообменником внутри шасси. Холодные пластины прижаты к каждому процессору, алюминиевые трубки ведут к радиатору перед блоком вентиляторов, в контуре циркулирует смесь воды и этиленгликоля.

Такой узел позволяет установке процессоров свыше 300 Вт без урезания по дискам: становятся доступны конфигурации на 10× 2,5″ (SAS/SATA или NVMe, в том числе смешанные варианты с AnyBay). Но у компромиссов есть цена: не поддерживаются 3,5″-корзины и EDSFF спереди, запрещены 7-мм накопители, M.2 и любые внутренние RAID/HBA форм-фактора CFF, а при наличии RAID 940/9350 суперконденсатор нужно переносить в слот 3. Кроме того, требуется «прохладный» контур ЦОД — температура окружающей среды не выше 25 °C. Это честный обмен: взамен сервер сохраняет плотность дисков и высокие частоты CPU в пределах 1U.

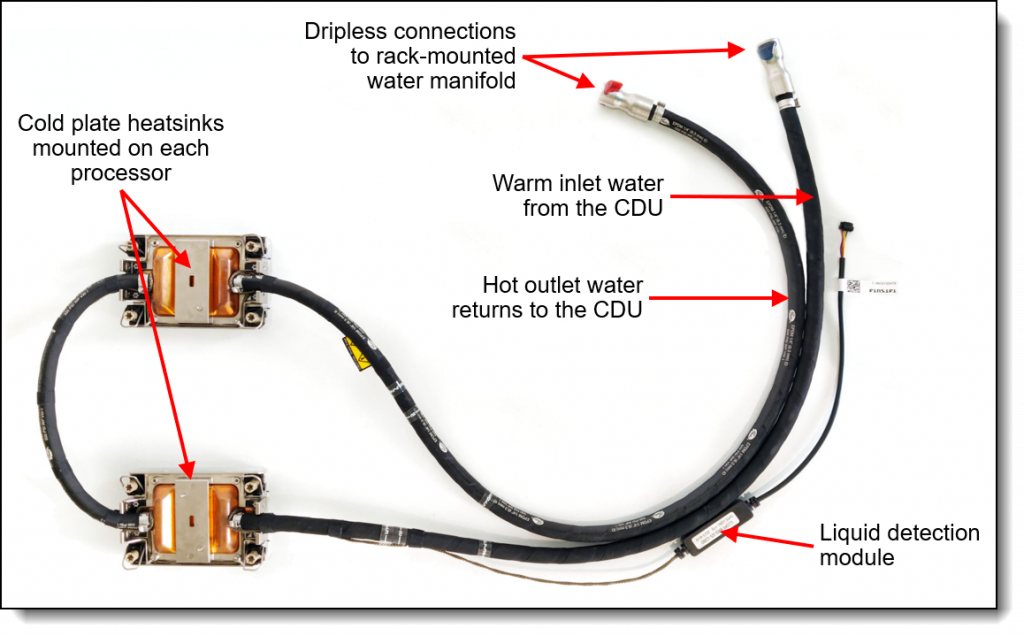

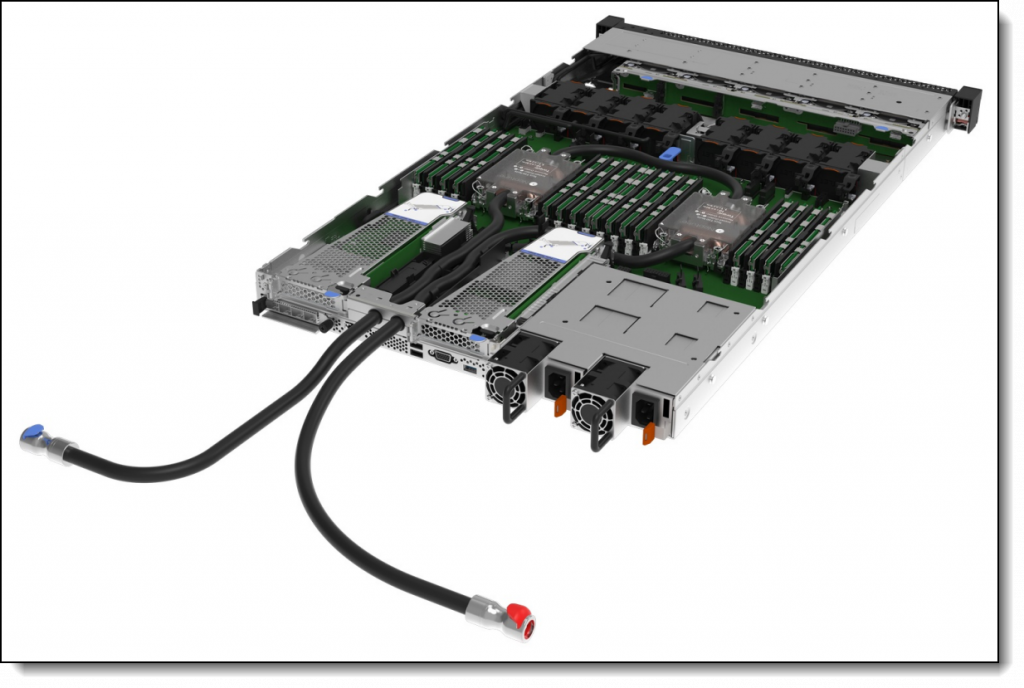

Открытый контур Neptune Processor DWC — иной подход: тепло выводится из сервера и стойки по водяной магистрали к распределителям теплоносителя.

Вентиляторам и кондиционированию остаётся забирать теплоту от остальных узлов (память, накопители, адаптеры), что снижает энергозатраты на охлаждение и позволяет замедлять вентиляторы. В типовой стойке из 35 SR630 V3 экономия электроэнергии может достигать порядка четверти потребления (оценка зависит от конфигурации и условий, показатель приводится для 30 °C). Модуль оснащён детектором утечек: при ~0,5 мл он формирует события в XClarity, а после испарения фиксирует восстановление.

Есть и конструктивные особенности: модуль доступен только в заводской комплектации (CTO), требует водяной инфраструктуры в ЦОД, блокирует использование задних 2,5″ корзин и «съедает» пространство второго тыльного слота (через него проходит контур). Поддерживаются один или два процессора и любые фронтальные корзины; по вентиляторам чаще достаточно стандартных, но использование кабель-каната (CMA) не допускается.

Базовый воздушный контур в SR630 V3 построен на восьми 40-мм вентиляторах горячей замены с двойным ротором и автоматическим управлением скоростью. Для однослотовой конфигурации требуется шесть вентиляторов, для двухсокетной — восемь; реализована избыточность N+1 по роторам, а в каждом из двух блоков питания есть свой вентилятор. Выбор типа — «Стандартные» (≈21 тыс. об/мин) или «Производительные» (≈28 тыс. об/мин) — определяется нагрузкой. Стандартные разрешены при двух процессорах с TDP ниже 165 Вт, без GPU и без высокоскоростных сетевых карт (100/200/400 GbE и некоторых 10GBASE-T OCP), без задних дисков и без «тяжёлых» фронтов (EDSFF, 8–10× 2,5″ NVMe/AnyBay). Во всех прочих случаях требуются производительные вентиляторы; для конфигураций с одним процессором — тоже.

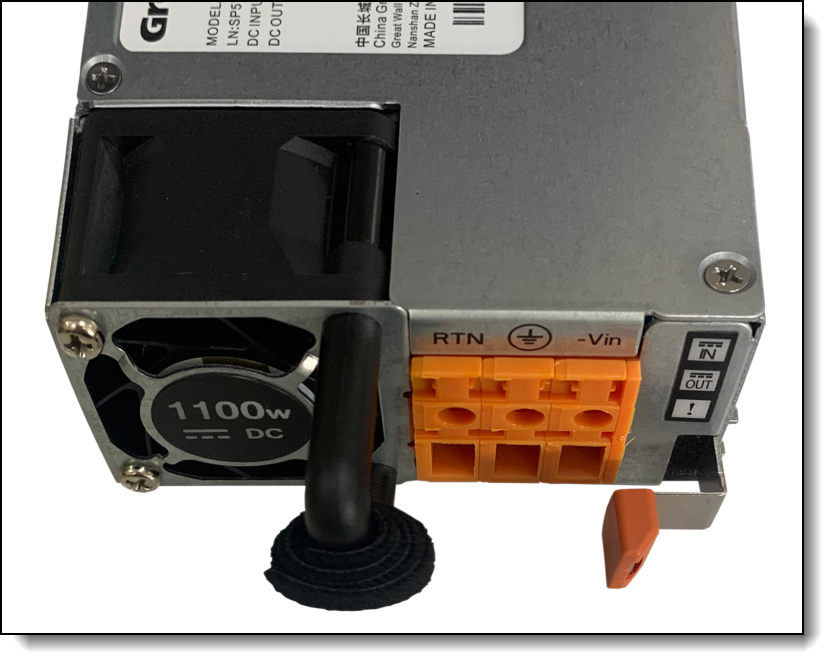

Питание выполнено в традиционной для Lenovo схеме: до двух блоков горячей замены с резервированием. Линейка охватывает 750, 1100 и 1800 Вт с сертификациями 80 PLUS Platinum и Titanium, а также доступны универсальные AC-модели (110/220 В, 50/60 Гц, разъём C14) и −48 В DC для телеком-площадок.

Оба БП в сервере должны быть идентичны по типу. В арсенале — стандартная индикация: вход питания (горит — сеть подана), выход на нагрузку (горит — сервер включен; мигает — режим нулевого выхода/standby), и индикатор ошибки (желтый при отказе). Сетевые шнуры в состав опций БП не входят — это учитывается на этапе заказа.

Практика показывает, что правильно выбранный БП не только «тянет» текущую конфигурацию, но и оставляет запас под апгрейд. Инструменты конфигурирования учитывают реальное потребление через планировщик мощности, однако перед закрытием спецификации полезно мысленно «добавить» будущие адаптеры или переход на NVMe высокой плотности — чтобы избежать замены БП посреди жизненного цикла.

В итоге схема охлаждения и питания SR630 V3 — это конструктивный выбор между плотностью, производительностью и требованиями площадки. Там, где критичны частоты и количество быстрых дисков, оправдан закрытый L2A; где ставка на системную энергоэффективность стойки/зала — выигрывает DWC; а в классических сценариях воздушного охлаждения достаточно соблюдения тепловых правил: подобрать тип вентиляторов, не перегружать фронт «горячими» вариантами и корректно распределять тепловую нагрузку между узлами. Такой подход дает предсказуемое поведение сервера и защищает проект от скрытых ограничений уже на этапе ввода в эксплуатацию.

Управление сервером

В основе удалённого администрирования Lenovo ThinkSystem SR630 V3 — контроллер XClarity Controller 2. На тыльной панели для него предусмотрен выделенный порт RJ-45 со скоростями 10/100/1000 Мбит/с, и через него доступны как веб-интерфейс на HTML5 с адаптивным отображением для ноутбуков, планшетов и телефонов, так и отраслевые интерфейсы управления — IPMI 2.0, SNMP v3 (без команд SET), CIM-XML, REST/Redfish. Такой набор позволяет встроить сервер в существующие процессы мониторинга без установки агентов и без привязки к устаревшим плагинам браузера.

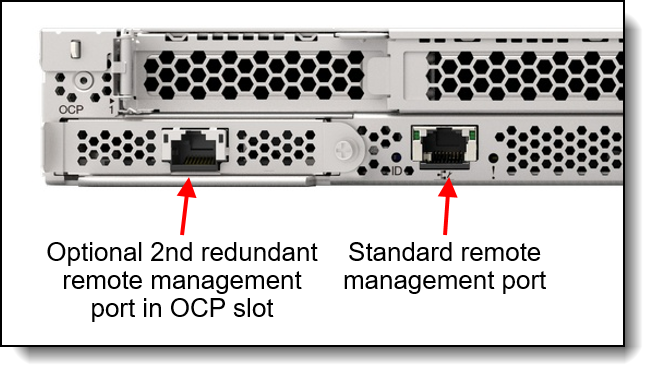

Там, где критична отказоустойчивость канала управления, поддерживается резервирование физического подключения за счет OCP-адаптера с отдельным управляемым портом для XCC2. Адаптер и штатный RJ-45 получают разные IP-адреса и работают параллельно, однако есть важные ограничения компоновки: «управленческий» OCP ставится только сзади и автоматически исключает установку любых сетевых OCP-картам. По умолчанию IPMI-доступ по сети выключен — при заказе конфигурации на заводе можно явно задать нужное состояние, чтобы после доставки не трогать политики безопасности.

Централизация управления на уровне площадки решается Lenovo XClarity Administrator. Это платформа с веб-консолями на HTML5: автообнаружение и мониторинг серверов, обновление и приведение прошивок к соответствию политике, защищенные каналы до конечных точек, интеграция с внешними системами автоматизации через REST-API, оповещения по SNMP-trap и syslog, а также сценарное управление через PowerShell. Отказ от агентного ПО экономит ресурсы узла — обычно до гигабайта ОЗУ и 1–2% CPU по сравнению с решениями, где агент обязателен. Базовый функционал XClarity Administrator доступен без платы; для задач «поверх железа» — шаблонное конфигурирование и внедрение операционных систем/гипервизоров на «голое железо» — оформляется подписка Lenovo XClarity Pro с лицензированием «на управляемую систему».

Для эксплуатации и обслуживания доступны бесплатные утилиты семейства XClarity Essentials. OneCLI позволяет из командной строки собрать сводку о состоянии узла, менять настройки и обновлять прошивки и драйверы. UpdateXpress предлагает графический сценарий для актуализации микропрограмм и пакетов UXSP, чтобы сократить простои. Bootable Media Creator готовит загрузочные носители для офлайн-обновлений, что особенно удобно в изолированных контурах.

Энергетика ЦОД контролируется отдельным продуктом Lenovo XClarity Energy Manager: через веб-консоль без агентов он отслеживает потребление и температуру, применяет политики ограничений мощности (power capping) и тем самым помогает повысить плотность размещения. Лицензия LXEM входит в состав апгрейда XCC2 Platinum; при отсутствии Platinum подписка на Energy Manager оформляется отдельно.

Наконец, при проектировании мощности полезен Lenovo Capacity Planner — инструмент оценки энергопотребления и тепловыделения на уровне стойки и зала. Он рассчитывает токи, BTU и VA для выбранных наборов оборудования и сценариев, что упрощает подбор блоков питания, линий и охлаждения с учетом будущих апгрейдов. В сумме эти средства образуют сквозной контур: от «низкоуровневого» доступа к каждому серверу до централизованных политик площадки, с акцентом на безопасность, прозрачность изменений и предсказуемое сопровождение.

Безопасность

В основе защиты Lenovo ThinkSystem SR630 V3 — многослойный подход, который охватывает микрокод, загрузку, управление и цепочку поставок. Базовый контур формируют защищенная загрузка Secure Boot на уровне UEFI и аппаратный root-of-trust (Platform Firmware Resiliency PFR). Эти механизмы не просто проверяют подлинность микропрограмм, но и возвращают платформу к «заведомо исправному» состоянию при попытке подмены, отслеживая целостность образов UEFI, XClarity Controller и низкоуровневого FPGA-контроллера. Для заказчиков это означает предсказуемое восстановление после сбоев микропрограмм и прозрачный аудит событий, подтвержденный внешними проверками безопасности.

Контроллер XClarity во версии XCC2 дополняет картину: в расширенной лицензии Platinum включен System Guard — мониторинг аппаратной конфигурации с реакцией по политике (от записи события до запрета загрузки), строгий режим Enterprise Strict Security на уровне CNSA 1.0 и групповые операции Neighbor Group для синхронного управления парком. На прикладном уровне поддерживаются пароль администратора и на включение, аппаратный TPM 2.0, а также шифруемые диски SED с интеграцией в корпоративные менеджеры ключей по KMIP (в том числе IBM SKLM и Thales). Поддержка фирменной подписи прошивок соответствует требованиям FIPS и NIST, сервер удовлетворяет NIST SP 800-147B по защите BIOS и выстраивает PFR-контур по NIST SP 800-193.

Процессорные технологии усиливают криптографию и изоляцию: аппаратное ускорение AES-NI, CBnT (совмещенные Boot Guard и TXT), CET для защиты потока выполнения, полное и многоключевое шифрование памяти (TME/MKTME), SGX/SGX-TEM для изолированных областей, TDX и TXT для доверенных доменов, а также VT и Execute Disable для базовой гигиены виртуализации и защиты от переполнений. На стороне ОС поддерживаются сценарии Microsoft (Credential Guard, Device Guard, Host Guardian Service). Для домена управления заявлена криптография XCC уровня FIPS 140-3 (валидируется) и набор алгоритмов класса CNSA 1.0, что закрывает требования к «длинному горизонту» устойчивости.

Физическая защита решается просто и эффективно: датчик вскрытия шасси и запираемая лицевая рамка, перекрывающая диски и органы управления, снижают риск случайного или несанкционированного доступа. Следует учесть нюанс компоновки: при использовании фронтальных слотов PCIe запираемая рамка не устанавливается. Для эксплуатации важны и мелочи: фирменные рамки отличаются только исполнением логотипа, а не функцией, так что выбор упирается в эстетические предпочтения и унификацию склада.

Отдельного упоминания заслуживает Secure Boot. Его можно активировать на заводе — это удобнее для контуров с жесткой аттестацией. Включение возможно и позже силами администратора, но обратного хода нет: после активации отключить Secure Boot нельзя. Такая односторонняя логика уменьшает площадь атаки и дисциплинирует процессы обновления микрокода и драйверов.

Наконец, безопасность жизненного цикла и поставок реализована на организационном уровне: проверенные поставщики по программе Trusted Supplier, безопасная разработка (LSDL), автоматическая проверка кода и уязвимостей, подпись прошивок на аппаратных HSM в контролируемой инфраструктуре, соответствие TAA/NDAA 889 и экологическим требованиям ErP Lot 9. В сумме это не набор «галочек», а продуманный стек: от root-of-trust и жестких политик загрузки — до проверенной цепочки поставок, что особенно важно для корпоративных и госпроектов.

Вместо заключения - пять ключевых достоинств Lenovo ThinkSystem SR630 V3

1. Плотность 1U без компромиссов
SR630 V3 остаётся в самом компактном стоечном форм-факторе, но работает как «большой»: два процессора Intel Xeon Scalable (4-е/5-е поколения), до 32 модулей DDR5 и шина PCIe 5.0 позволяют консолидацию сервисов без наращивания занимаемой площади. Для задач с чувствительностью к задержкам — прямое NVMe-подключение и опция EDSFF E1.S, что дает высокую скорость при сохранении плотности.

2. Гибкая система хранения под профиль нагрузки
Модель поддерживает несколько фронтальных корзин: 4×3,5″ для объема, до 10×2,5″ для смешанных конфигураций или 16× E1.S для высокой плотности NVMe. Сзади доступны 2×2,5″ либо пара 7-мм дисков горячей замены; внутри — один-два M.2 под загрузку. Все накопители — с горячей заменой и фронтальным/тыльным доступом, а конфигурации без корзин тоже возможны, если хранилище вынесено в сеть.

3. Расширения I/O там, где удобнее обслуживать
Базово сервер предлагает до трех тыльных слотов PCIe и выделенный сетевой слот OCP 3.0 (сзади — до скоростей Gen5). Для моделей с упором на сервисирование в стойке предусмотрены фронтально доступные слоты (низкопрофильный, полноразмерный и OCP), что упрощает модернизацию сетей 25/100/200GbE, установку HBA/RAID или GPU — без вывода сервера из стойки.

4. Память DDR5: выше производительность, больше емкость, ниже потребление
Переход на DDR5 приносит прирост пропускной способности относительно DDR4 и улучшенную энергоэффективность модулей и охлаждения. Конструкция платформы раскрывает потенциал «1 DIMM на канал» для минимальной латентности либо «2 DIMM на канал» для максимальной ёмкости — вплоть до 8 ТБ с 3DS RDIMM.

5. Безопасность и управляемость как стандарт
Контур ThinkShield включает RoT, Secure Boot и TPM 2.0; поддерживаются самошифрующиеся диски. В XClarity Controller 2 (с апгрейдом до Platinum) доступны KVM по сети, проброс ISO, системные графики и политики энергопотребления, а System Guard отслеживает изменения аппаратной конфигурации. Физическая защита дополняется датчиком вскрытия и запираемой лицевой панелью (для конфигураций без фронтальных PCIe).

Сервер Lenovo ThinkSystem SR630 V3 — зрелая 1U-платформа, сочетающая высокую вычислительную плотность, гибкую подсистему хранения и продуманные инструменты управления и безопасности. Она закрывает широкий спектр корпоративных сценариев — от виртуализации и VDI до СУБД и сервисов с низкими задержками — и оставляет понятный путь роста.
