Обзор: Стоечный сервер Dell PowerEdge R660xs - прагматичный 1U для виртуализации и VDI

1U-сервер Dell PowerEdge R660xs; маленький суффикс «xs» действительно кое-что говорит о нём в сравнении с R660. Но в чём именно? R660xs — это не тот «зверь», каким является R660: у последнего поддерживаются GPU за счёт более длинного шасси, плюс есть опция установки до 16 накопителей EDSFF NVMe. А вот R660xs в самый раз для ряда вполне конкретных задач. Тем самым Dell признаёт, что не каждому бизнесу нужен максимальный потенциал производительности — и иногда разумнее немного сэкономить.

Архитектура сервера Dell PowerEdge R660xs

Dell PowerEdge R660xs спроектирован с упором на низкое энергопотребление и для этого может использовать процессоры Intel Xeon Scalable 5-го или 4-го поколения серий Gold или Silver.

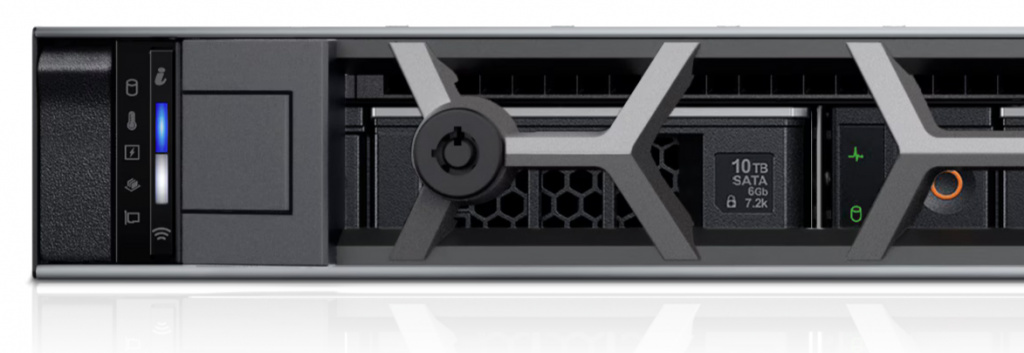

Спереди систему можно оснастить фирменной лицевой панелью Dell с «сотовой» решеткой (beehive honeycomb) — либо опциональной защитной панелью, либо вариантом с интегрированным ЖК-дисплеем. Ниже стандартная лицевая панель. Между шасси с корзинами под 3,5-дюймовые диски и вариантом на 2,5 дюйма есть небольшие различия, но в обоих случаях слева имеется небольшой блок управления со светодиодными индикаторами состояния: накопителей, температуры, электропитания, памяти и PCIe.

Рядом расположены индикаторы состояния системы (System Health) и идентификатора системы (System ID), которые опционально могут быть выполнены с интегрированным индикатором Dell Remote Access Controller Quick Sync 2 — сокращённо iDRAC Quick Sync. Quick Sync доступен только для некоторых конфигураций. При его активации администраторы могут использовать мобильное приложение OpenManage на смартфоне или планшете для управления системой, доступа к инвентаризационным данным, диагностики неисправностей и выполнения ряда других функций высокого уровня администрирования.

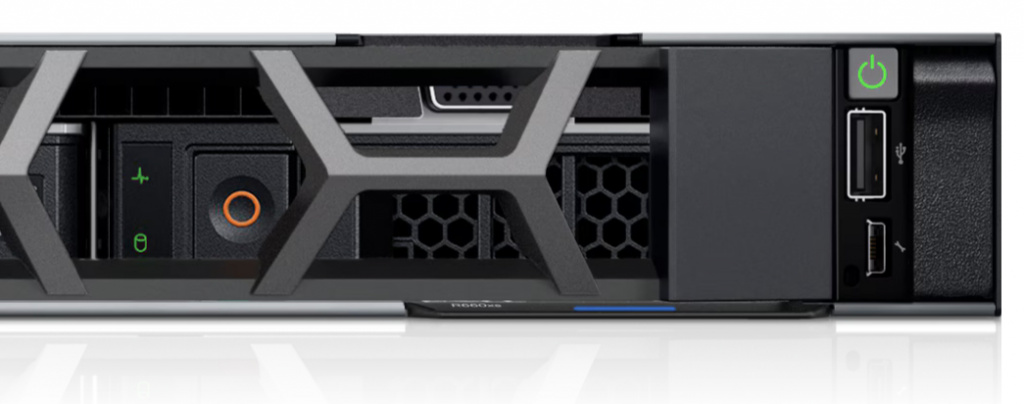

Справа — ещё один небольшой блок управления с кнопкой питания, портом USB 2.0 и портом micro-AB USB iDRAC Direct для подключения ноутбука или планшета. Различия между типами шасси касаются расположения порта VGA: у варианта с корзинами 2,5" (на 8 или 10 дисков) он находится сразу слева от правого блока управления, а у шасси с корзинами 3,5" — над четвёртым отсеком дисков. Впрочем, можно считать, что и над третьим — зависит от того, начинается ли нумерация с нуля.

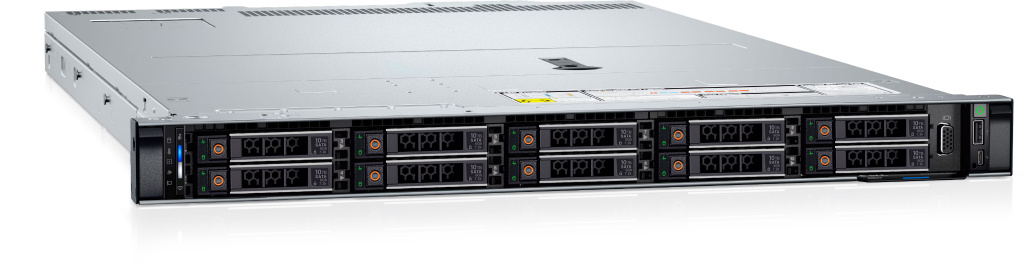

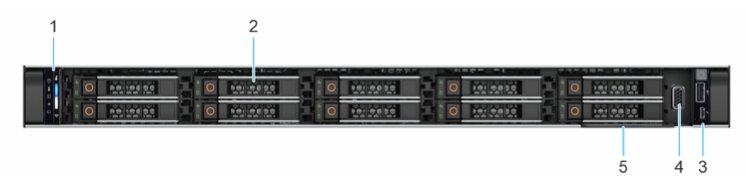

Подсистема хранения здесь тоже гибкая: доступны варианты без передних корзин, 4 отсека 3,5″ под SAS/SATA HDD или SSD (макс. 96 ТБ), 8 отсеков 2,5″ с SAS/SATA/NVMe (до 122 ТБ) или 10 отсеков 2,5″, также поддерживающих SAS/SATA/NVMe (до 153,6 ТБ). На схеме ниже версия на 10 отсеков 2,5”. Можно собрать конфигурацию целиком на NVMe, полностью на SAS или SATA, либо комбинировать; 2–4 универсальных отсека поддерживают SAS/SATA/NVMe.

Коротко о фронтальной панели:

• Левый блок управления: индикаторы System Health/ID, Status LED; опционально iDRAC Quick Sync 2 (управление со смартфона через OMM, инвентаризация/диагностика; доступно не во всех конфигурациях).
• Корзины дисков: установка поддерживаемых накопителей.
• Правый блок управления: кнопка питания, USB, micro-USB iDRAC Direct, индикатор iDRAC Direct.
• VGA: подключение монитора.
• Express Service Tag: выдвижная бирка с Service Tag, NIC/MAC; при «secure default access» содержит пароль iDRAC по умолчанию.

Переходя к задней части шасси: опционально можно установить ещё 2 отсека 2,5″ (SAS/SATA или NVMe), добавив до 15,2 ТБ емкости. При этом на других платформах Dell уже доступны 30-ТБ диски, так что эти цифры по емкости фактически устарели.

В отличие от разнесенной схемы БП в R660, у R660xs оба блока питания расположены справа; установлена дублированная пара БП по 800 Вт. Это связано с тем, что в R660 используется Т-образная системная плата — для лучшего охлаждения GPU и, возможно, для опции Direct Liquid Cooling (DLC).

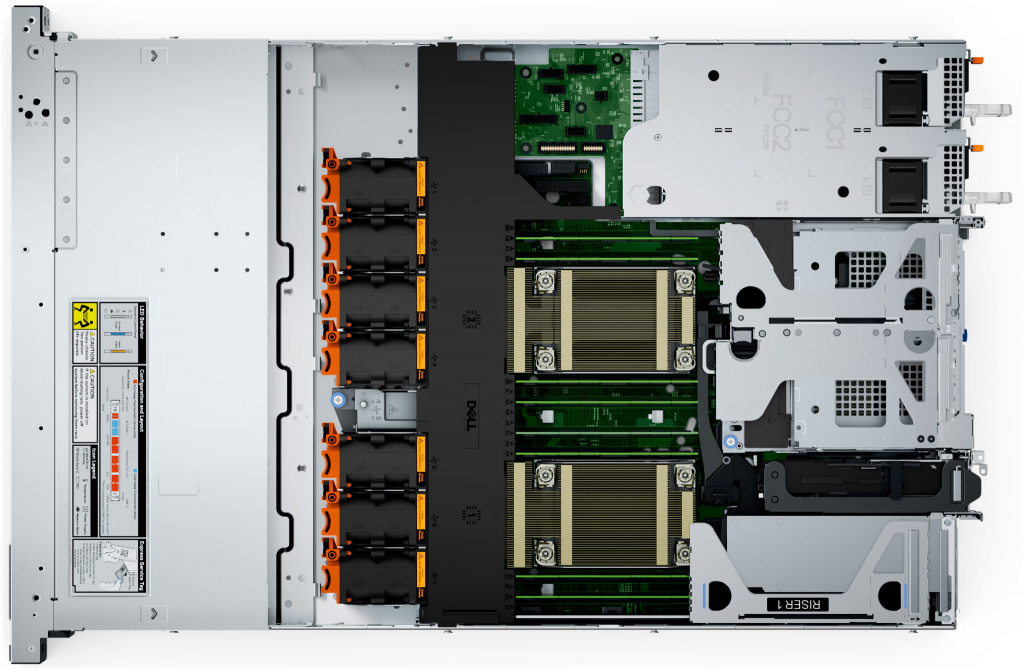

У R660xs более традиционная системная плата.

В список опций добавлен БП на 600 Вт с сертификатом (80 PLUS) Platinum — вариант для еще более низкого энергопотребления, в зависимости от конфигурации. Помимо этого, доступна установка БП на 1800 Вт уровня (80 PLUS) Titanium, а также промежуточные варианты по мощности.

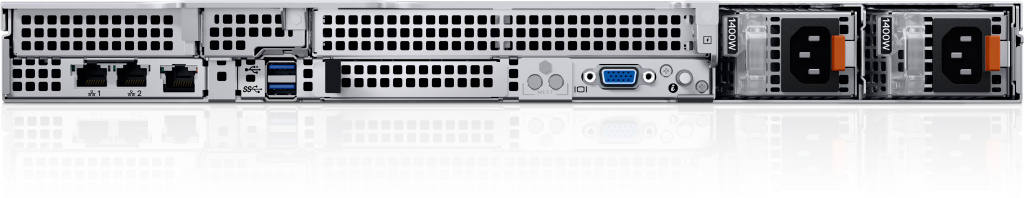

Сразу рядом с БП — кнопка идентификации системы с интегрированным светодиодом, порт VGA и слот под мезонинную карту формата OCP 3.0 (варианты сетевых портов и скоростей). Рядом — USB 3.0, а над ним USB 2.0. Далее — отдельный управляющий порт RJ-45 для доступа к iDRAC, а затем два гигабитных Ethernet-порта, которые при желании тоже можно настроить для доступа к iDRAC.

Между верхними заглушками слотов PCIe расположена съёмная панель для установки карты Boot Optimized Storage Subsystem (BOSS), а именно модульной BOSS-N1. Карта поддерживает 1 или 2 NVMe-накопителя формата M.2 емкостью 480 или 960 ГБ для размещения ОС или гипервизора.

Для управления Dell PowerEdge R660xs у Dell есть несколько вариантов. Доступ к iDRAC 9.0 возможен через опциональный модуль Quick Sync на передней панели (подключение по Bluetooth) с приложением OpenManage Mobile; через порт iDRAC Direct на правой панели управления (ноутбук не прилагается); а также через выделенный RJ-45-порт iDRAC на задней панели с использованием стандартного веб-интерфейса. Поддерживается и iDRAC RESTful API (Redfish). Эти способы рассчитаны на управление отдельным сервером. Для централизованного управления парком оборудования используется OpenManage, который опирается на данные iDRAC каждого сервера и интегрируется с VMware vCenter, Microsoft System Center, Windows Admin Center и рядом других систем.

По памяти: 8 слотов DIMM на процессор (всего 16), что вдвое меньше, чем у R660 (32 слота). Кроме того, у R660xs есть ограничения по числу ядер на CPU: поддерживается максимум 32 ядра на процессорах 4-го поколения Xeon Scalable и 28 ядер на 5-м поколении. Обычный R660 таких ограничений не имеет и поддерживает весь диапазон — до 64 физических ядер на 5-м поколении и до 60 на 4-м.

Еще один аргумент в пользу этой платформы: по данным Dell, подавляющее большинство клиентов не ставят более 1 ТБ ОЗУ в сервер. 16 слотов DIMM также помогают сдерживать стоимость: тут меньше «путей памяти», чем у R660 с 32 слотами и максимумом 8 ТБ.

В зависимости от числа установленных процессоров доступны разные конфигурации слотов PCIe. С одним CPU — два слота: один x16 PCIe 4.0 и один x8 PCIe 5.0. С двумя CPU — либо до трёх слотов PCIe 4.0 (x16 + два x8), либо два слота PCIe 5.0 (x16 + x8).

Поскольку в этом шасси, в отличие от R660 без «xs», не поддерживаются GPU, можно выбирать RAID-контроллеры PowerEdge (PERC) или устанавливать дополнительные сетевые адаптеры (NIC).

Опций для R660xs много — по хранению, сети, CPU, памяти и т. д., но Dell намеренно сокращает вариативность конфигураций для этой платформы, чтобы снизить энергопотребление и, соответственно, общую стоимость.

Сервер Dell PowerEdge R660xs: максимальная плотность VDI

На первый взгляд Dell PowerEdge R660xs часто считают «бюджетной» заменой R660 для некритичных сервисов. На практике это отдельный, осознанно оптимизированный узел под массовые корпоративные задачи: виртуализацию и VDI. Упрощённая память (16 DIMM), эффективный воздушный тракт xs-серии, экономичные БП и двупроцессорная архитектура с NVMe дают предсказуемое энергопотребление, высокую плотность размещения и выгодный TCO. Ограничения по GPU и максимальному числу ядер окупаются стабильной работой и простотой эксплуатации, что делает R660xs удобной «рабочей лошадкой» для консолидации, масштабируемых БД и облачной инфраструктуры. Ниже — практический пример на VDI.

Инфраструктура виртуальных рабочих столов (VDI) требует от администраторов обеспечить высокий уровень доступности сервисов на пользователя при максимальной эффективности использования ресурсов ЦОД. Серверы Dell PowerEdge серии xs имеют открытую перфорацию для оптимального воздушного потока и специально «подстроены» под нагрузки виртуализации. В этих моделях также меньше слотов DIMM, чем у стандартных PowerEdge, что снижает энергопотребление, а значит — и требования к охлаждению. В форм-факторе 1U эти особенности позволяют сокращать энергопотребление и выделение за счет консолидации стоек и упрощения схем электропитания и охлаждения.

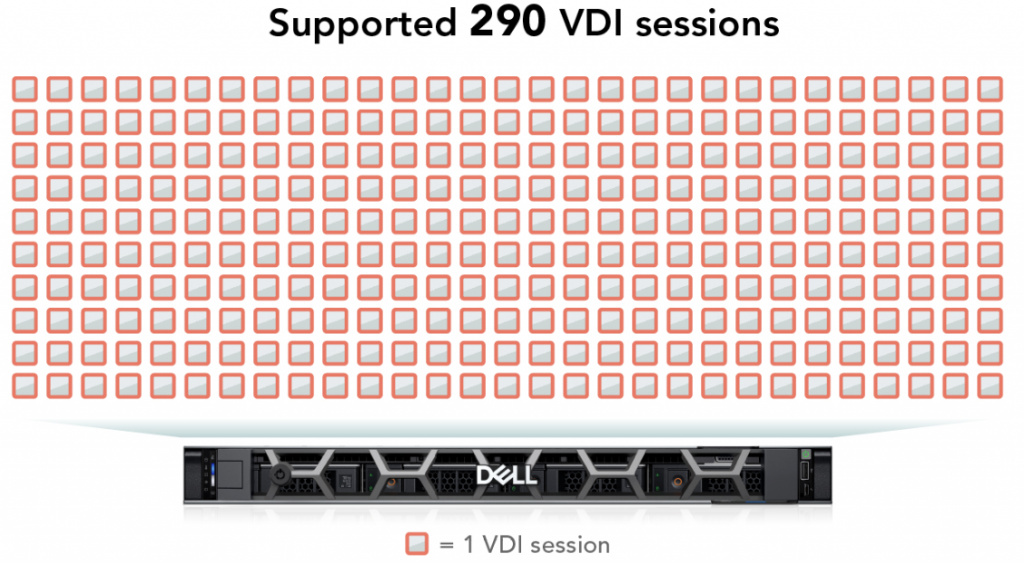

Бенчмарк Login Enterprise позволяет определить, сколько сессий удаленных рабочих столов способен выдержать сервер Dell PowerEdge R660xs с двумя процессорами Intel® Xeon® Gold 6448Y при приемлемой задержке для пользователей. Этот отраслевой тест помогает ИТ-командам «добиться оптимального баланса между пользовательским опытом и стоимостью». По результатам протестированный R660xs поддержал 290 VDI-сессий, потребляя всего 2,46 Вт на сессию, и обеспечил пользовательский опыт выше среднего (EUX).

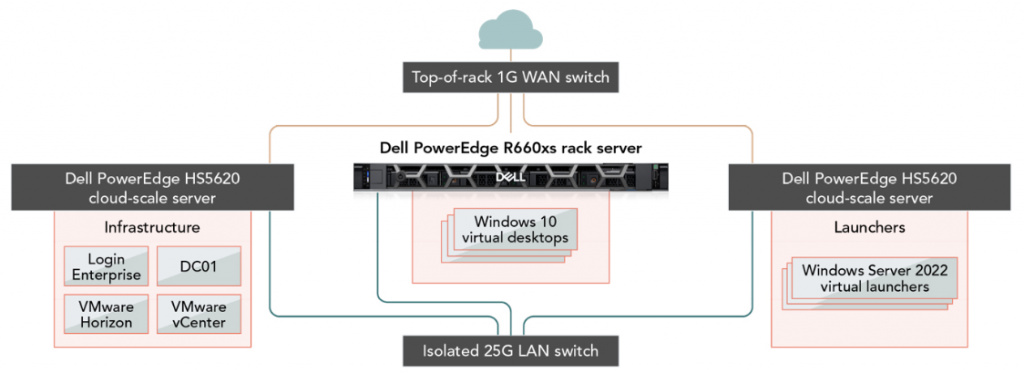

Чтобы измерить плотность VDI-пользователей на сервере Dell PowerEdge R660xs была развернута среда VMware Horizon® 8 с образами Windows 10 (2 vCPU, 3 ГБ ОЗУ) и установленным Microsoft Office 2019. Эту конфигурацию можно оценить по нескольким направлениям:

• Определение общего числа VDI-сессий. Для оценки плотности VDI используется нагрузка Login Enterprise 2022 Knowledge Worker. Показатель Login Enterprise VSIMax отражает суммарное число VDI-сессий, которое выдержала данная конфигурация Dell PowerEdge R660xs в пределах приемлемой задержки. Помимо метрик EUX, компания Login VSI (разработчик бенчмарка) «внимательно подобрала и настроила таймеры, чтобы они также отражали нагрузку, которую испытывает система виртуализации по мере роста числа сессий».

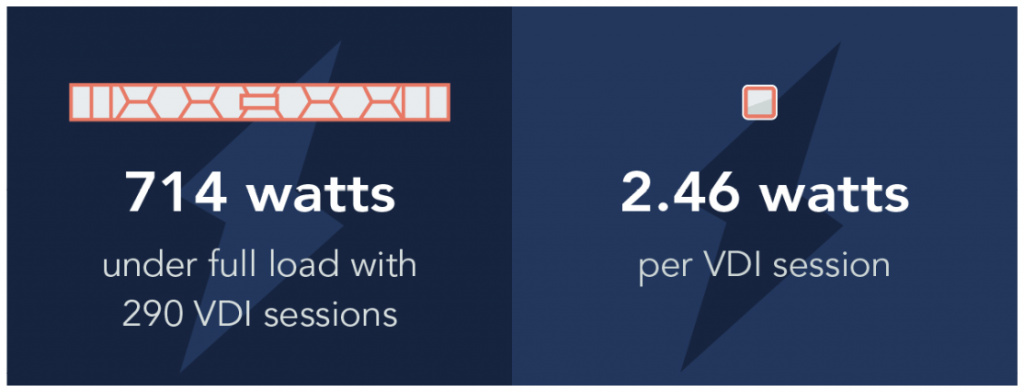

• Расчет плотности VDI. Энергоэффективность оценивается как потребление в ваттах на одну VDI-сессию при максимальной плотности пользователей. Сервер на двух Xeon Gold 6448Y поддержал 290 VDI-сессий при среднем пиковом потреблении 714 Вт (≈ 2,46 Вт/сессию).



• Оценка пользовательского опыта (EUX). Профиль Knowledge Worker одновременно держит открытыми до пяти приложений Microsoft 365 (Office) плюс Microsoft Edge. По мере роста числа пользователей показатель Login Enterprise EUX Score снижается — так же, как падает производительность по мере загруженности системы. EUX Score отражает операции реальных пользователей виртуальных рабочих столов.

EUX учитывает операции:

• запуск полного приложения с графическим интерфейсом до готовности к вводу;
• обработка ввода с клавиатуры;
• CPU-интенсивные действия;
• действия, совмещающие нагрузку на CPU и дисковый I/O [x].

Время отклика приложений в Login Enterprise EUX определяется как медиана среди самых медленных времен отклика приложений — это точнее отражает, сколько пользователям приходится ждать.

Результаты для сервера Dell PowerEdge R660xs

Приведённые результаты бенчмарка Login Enterprise и оценки энергоэффективности справедливы для конкретной протестированной конфигурации сервера и VDI-среды.

Правильный выбор VDI-решения помогает сотрудникам работать продуктивнее благодаря отзывчивому рабочему столу и создает основу для роста компании. В наших тестах по бенчмарку Login Enterprise сервер Dell PowerEdge R660xs на процессорах Intel Xeon Scalable 4-го поколения выдержал 290 VDI-сессий, потребляя в среднем всего 2,46 Вт на сессию и сохраняя приемлемые времена отклика. Максимизация плотности виртуальных рабочих столов, как в этой конфигурации R660xs, дает дополнительные плюсы — консолидацию стоек и упрощение электропитания и охлаждения.

Заключение

PowerEdge R660xs — не «урезанная копия», а прагматичный 1U-сервер для массовых корпоративных задач, где важны плотность, предсказуемое энергопотребление и простая эксплуатация. На практике он показывает высокую эффективность в VDI и виртуализации (в тестах — до 290 сессий при ~2,46 Вт на сессию) и помогает сокращать TCO за счет меньшего числа DIMM-слотов и оптимального воздушного тракта xs-серии. Если же проект требует максимума по ядрам, памяти, поддержке GPU/EDSFF или опций вроде DLC, логичнее смотреть в сторону старшего PowerEdge R660 — подробный разбор его возможности в отдельном обзоре.
